自行车传动系统前链轮结构设计

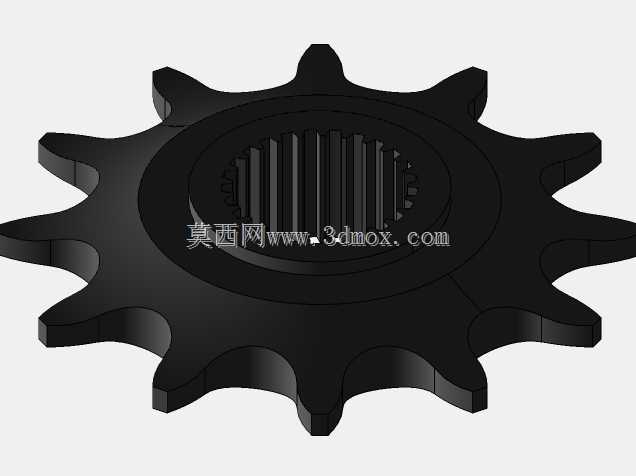

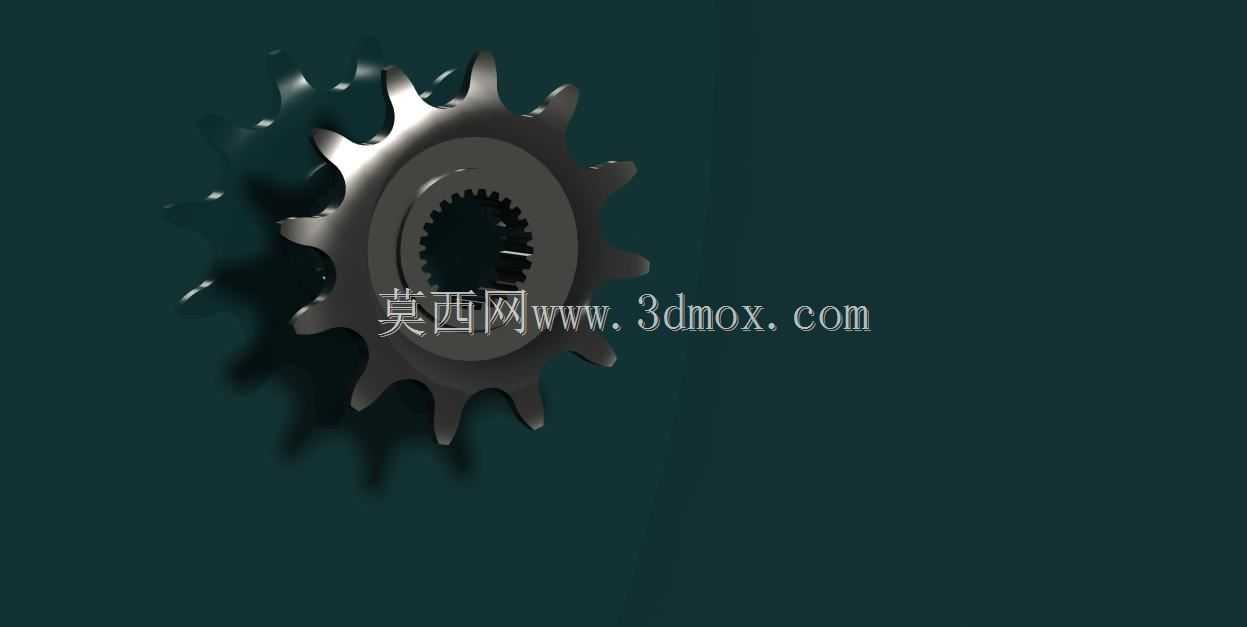

作为人力驱动两轮代步工具的核心传动部件，前链轮的设计合理性直接决定骑行过程的动力传递效率与踩踏手感，日常通勤、山地越野、公路竞速等不同骑行场景下，链轮的齿形轮廓、安装定位结构都需要匹配对应使用需求做针对性调整。从结构功能来看，前链轮安装于自行车中轴位置，与脚踏曲柄刚性连接，骑行时用户施加在脚踏上的扭矩通过曲柄传递至链轮本体，链轮轮齿与链条外链节、内链节的啮合间隙经过精准控制，可将旋转动力稳定传递至后轮飞轮，带动整车向前行进，啮合过程中轮齿的受力分布均匀性，会直接影响链条磨损速度与传动异响概率。设计过程中首先需要明确安装边界尺寸，链轮中心的内花键孔需要与中轴的花键轴段完全适配，花键的模数、齿数、压力角参数要保证配合公差处于合理区间，既不能出现配合过松导致的传动旷量，也不能因配合过紧造成装配困难；链轮的节圆直径需要匹配对应速比要求，不同齿数的链轮适配不同的骑行场景，大齿数链轮适合平路高速巡航，小齿数链轮则更适合爬坡路段的大扭矩输出。齿形设计是链轮设计的核心环节，轮齿的齿顶圆弧、齿沟圆弧、工作段直线轮廓需要完全匹配链条的节距与滚子直径，保证链条在进入啮合与退出啮合的过程中不会出现卡滞、跳齿问题，同时齿面需要做合理的倒角处理，避免变速过程中链条与齿侧发生硬摩擦，提升变速顺畅度。链轮的整体厚度需要与链条的内节内宽尺寸适配，过厚会导致链条与链轮侧面发生摩擦增加传动阻力，过薄则会降低啮合接触面积，加速轮齿磨损。从实际应用场景出发，日常通勤用自行车的前链轮更侧重耐磨性能与结构强度，通常会选用厚度更大的板材冲压成型，齿面做硬化处理提升使用寿命；山地车用前链轮则需要考虑颠簸路况下的链条啮合稳定性，齿形会做特殊的防掉链设计，部分产品还会增加护盘结构避免链条在剧烈颠簸时从链轮上脱落；公路竞速用前链轮则会在保证结构强度的前提下尽可能做轻量化处理，通过镂空结构降低旋转重量，提升踩踏响应速度。链轮的安装平面与中轴轴线的垂直度需要严格控制，若安装偏斜会导致链条在运转过程中持续偏向一侧，加剧链条与链轮的偏磨，甚至出现链条脱落的问题。在三维建模过程中，需要先确定链轮的节距、齿数、滚子直径等基础参数，通过参数化方式生成齿形轮廓，再通过拉伸、切除等特征完成整体结构建模，内花键结构需要严格按照花键标准生成齿形，保证与中轴的配合精度，建模过程中还需要预留链轮与曲柄、护盘等周边部件的安装间隙，避免装配过程中出现干涉问题。
