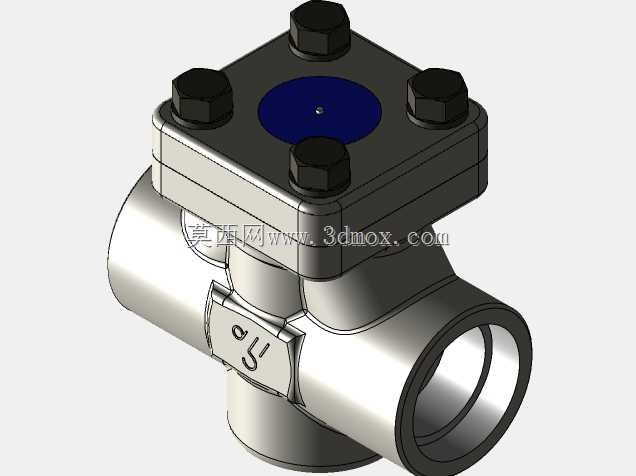

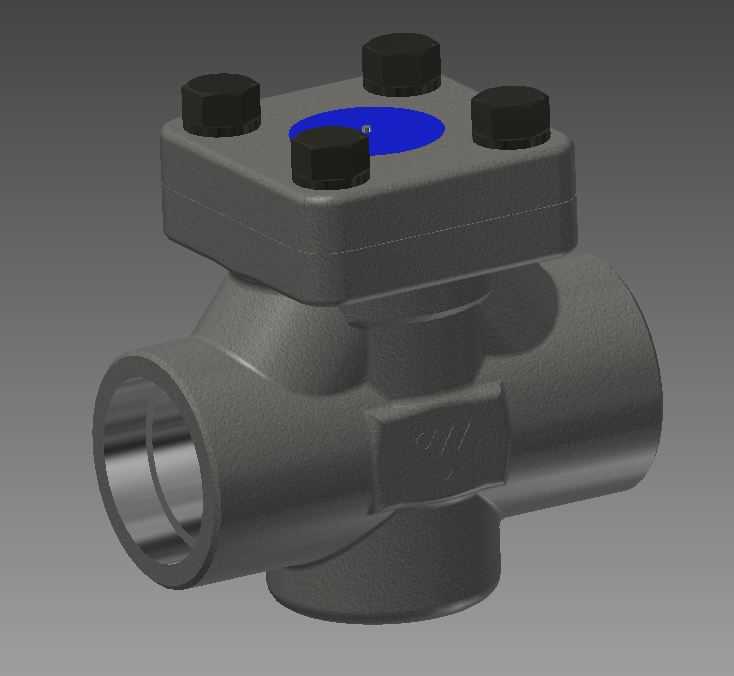

2英寸承插焊接止回阀结构设计

这款2英寸承插焊接止回阀的设计参照800级压力等级的工业管路应用需求，主要适配高压工况下的流体管路单向导通场景，常见于石化、电力、冶金行业的高压工艺管线、锅炉给水回路、液压动力站输出管路中，作用是避免管路内介质反向流动造成的设备叶轮反转、介质倒流污染、管路水锤冲击等问题。从结构设计来看，阀体采用三通式承插结构，两端为承插焊连接端口，可直接与对应外径的无缝钢管进行承插焊接，相比法兰连接结构，承插焊连接在高压工况下的密封可靠性更强，不存在法兰垫片老化泄漏的隐患，同时整体安装占用空间更小，适合紧凑排布的高压管路布局。阀盖部分采用四螺栓压紧结构，四个均布的黑色压紧螺栓提供足够的预紧力，将阀盖与阀体牢牢压合，阀盖与阀体的密封面可适配金属缠绕垫或金属硬密封结构，满足800级压力下的密封要求，阀盖顶部的蓝色标识区域可用于标注介质流向、压力等级等运维识别信息，方便现场安装与后期巡检识别。内部的止回结构采用升降式止回设计，介质正向流动时，流体压力推动阀芯抬升，导通管路流道；当介质出现反向流动趋势时，阀芯在自身重力与反向介质压力作用下快速回落，贴合阀座密封面，截断反向流道，整个动作过程无需额外人工或电控干预，完全依靠管路介质自身压力驱动，属于被动式安全管路配件。在安装边界上，该阀的承插端口内径与2英寸对应Sch80或Sch160等级的钢管外径匹配，安装时需将钢管插入承口内预留1-2mm的焊接伸缩间隙，再进行角焊缝焊接，焊接完成后需做焊缝探伤与水压强度试验，确保连接部位无泄漏。整体外形采用方正阀盖搭配圆柱形流道的结构，四个螺栓的安装位置预留了足够的扳手操作空间，后期检修时只需拆卸四个阀盖螺栓即可取出内部阀芯进行密封面研磨或更换，无需将整个阀体从管路上切割下来，降低了后期运维的工作量。设计过程中对阀体的流道做了圆弧过渡处理，减少介质在阀腔内的涡流阻力，降低正向流动时的压力损失，同时阀腔内部的导流结构可避免介质长期冲刷阀体局部壁面造成的冲蚀磨损，提升阀门在含少量固体颗粒介质工况下的使用寿命。
