带手动扳杆双通路铜质安全阀结构

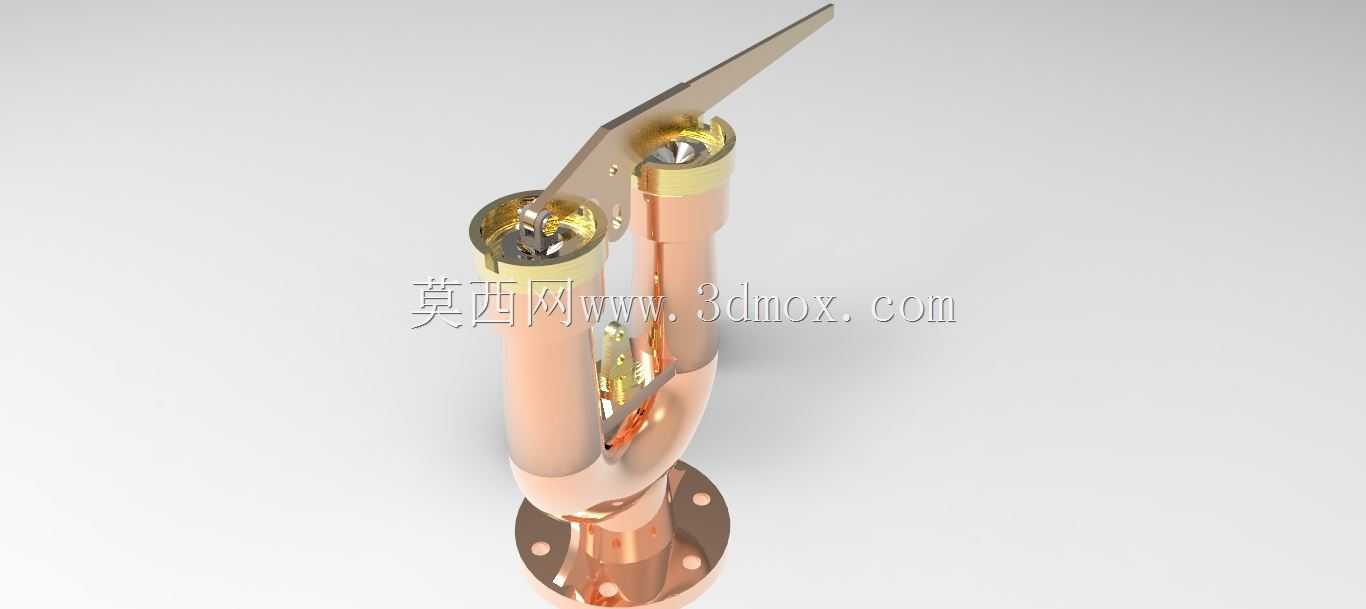

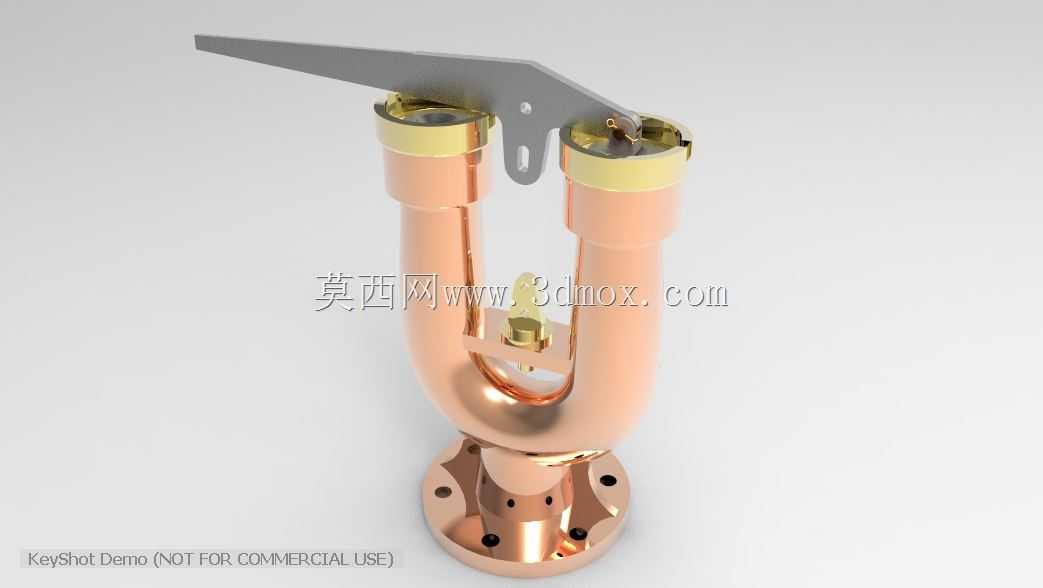

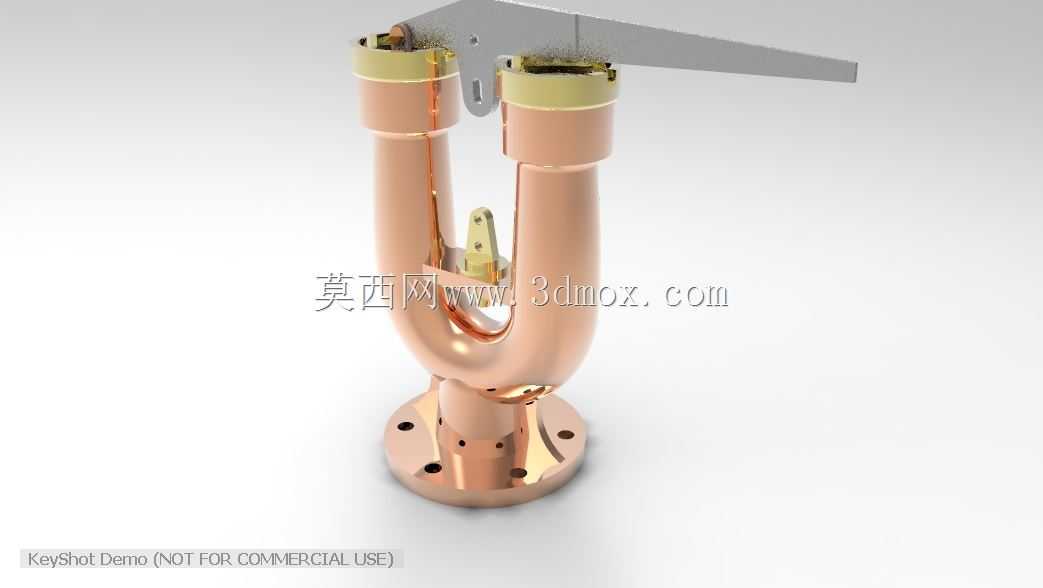

这款双通路安全阀主要应用在中小流量承压管路系统中，常见于小型蒸汽发生装置、低压气动回路、民用供水增压支路等场景，核心作用是在管路内部压力超过设定阈值时自动开启泄压，避免管路、承压容器因超压出现破裂、泄漏等安全事故，附带的手动扳杆结构可支持人工手动触发泄压，方便日常运维时的压力校验、管路排空操作。从结构设计来看，整体采用U型双通路布局，底部为带螺栓孔的法兰安装基座，安装时可直接与对应通径的管路法兰对接，基座上的安装孔位按照常规低压法兰的孔距规范设计，适配市面多数同压力等级的管路接口，安装边界需预留扳杆转动的操作空间，扳杆抬起至最大行程时的外延尺寸需在安装时提前核算，避免与周边管路、支架产生运动干涉。阀体主体采用铜质材质，一方面铜材的耐腐蚀性适配水、低压蒸汽、惰性气体等多数常规输送介质，另一方面铜材的加工成型性较好，可保证阀座密封面的加工精度，降低泄压动作后的泄漏概率。顶部两个阀腔对称布置，每个阀腔内置独立的弹簧加载密封结构，当介质压力作用在阀瓣上的力超过弹簧预紧力时，阀瓣抬升介质从阀口溢出实现泄压，压力回落至安全值后弹簧推动阀瓣复位重新密封。手动扳杆通过铰接结构与两个阀瓣的顶杆联动，扳动扳杆时可同时顶开两个阀瓣，实现双通路同步泄压，相比单通路安全阀，同等公称通径下泄压流量更大，适合压力波动较快、超压泄放量需求较高的支路使用。设计过程中对阀瓣的升程做了限位处理，避免泄压时阀瓣开度过大导致介质喷溅速度过快，同时扳杆的铰接位置做了耐磨衬套设计，减少多次手动操作后的磨损量，保证长期使用后的动作可靠性。密封面采用软硬结合的密封形式，金属基体保证结构强度，接触位置的密封层可保证低压状态下的密封性能，减少正常工作状态下的内漏问题。
