工业管路配套气压调节阀结构设计

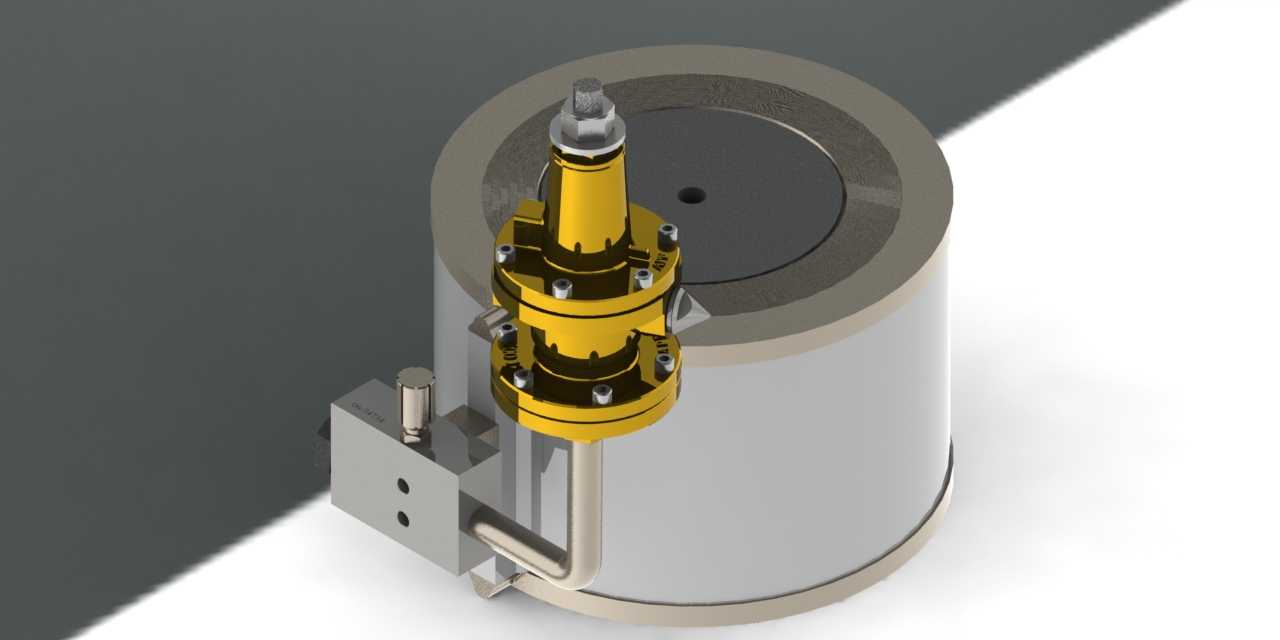

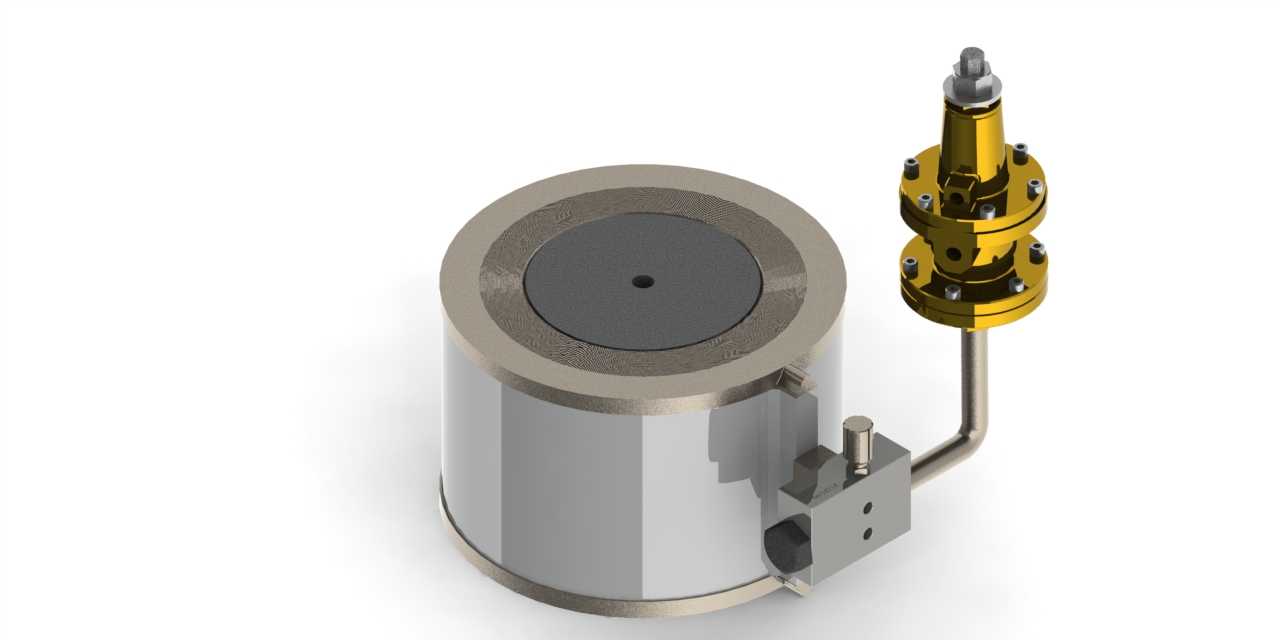

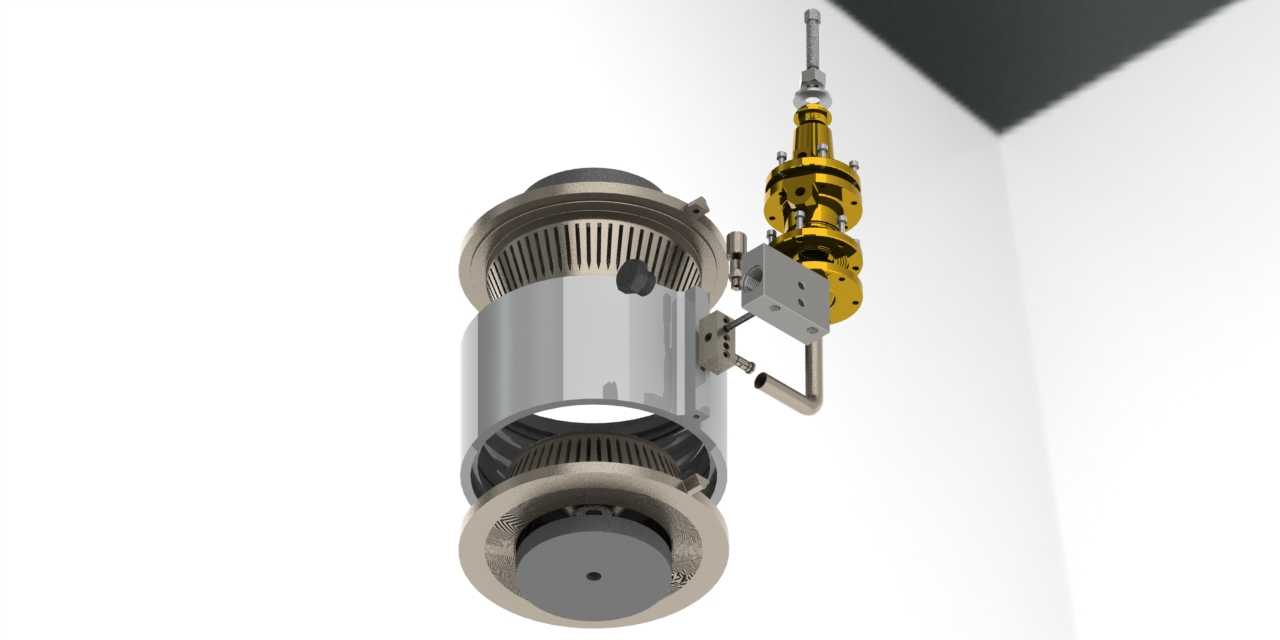

这款气压阀主要面向工业气动控制系统、工艺管路调压场景设计，可适配压缩空气输送管路、气动执行机构供气管路、低压工艺气体管控回路等多种工况，核心作用是稳定管路输出气压，避免上游压力波动对下游气动设备、精密仪表造成冲击，也可在支路中完成压力分级调控，满足不同用气单元的压力参数需求。从结构设计来看，主体采用筒式阀体布局，主流通通道为竖直贯通结构，侧置的调压控制组件集成了阀芯导向、压力反馈、手动微调结构，安装时可直接通过端部螺纹接口对接同管径管路，侧部控制组件预留的操作手柄可在设备运维阶段完成现场压力校准，无需拆解阀体即可完成参数微调。设计阶段优先考虑了安装边界的适配性，主体筒体的外径尺寸控制在常规工业管路阀件的安装间距范围内，侧置组件的外伸长度经过校核，不会与相邻管路、支架产生干涉，阀体两端的连接接口采用标准管螺纹规格，可直接匹配现有工业管路的通用接头，无需额外加工过渡连接件。功能特性上，该阀件内置的压力平衡结构可抵消上游压力波动带来的阀芯推力变化，当上游气压在额定区间内浮动时，下游输出压力的偏差可控制在工业气动系统允许的范围内，阀芯与阀座的密封面采用锥面配合结构，关闭状态下的泄漏量满足工业气体管路的密封要求，金属材质的阀体外壳可适配常规工业车间的环境温度，不会因常规工况下的温度变化产生结构变形。建模过程中对阀件的活动部件做了运动间隙预留，阀芯的往复行程、调节手柄的转动角度都按照实际阀件的动作范围做了限位约束，装配关系完全还原实际产品的组装逻辑，每个零部件的配合公差都参考通用机械阀件的设计规范设定，既保证活动部件的动作顺畅，也避免间隙过大导致的压力泄漏问题。这类阀件在实际产线中常配套气动夹具、气动吹扫装置、精密气动仪表使用，选型时可根据管路通径、额定工作压力、目标调压范围匹配对应规格，安装时需注意阀体上标注的气流方向，避免反向安装导致调压功能失效，侧部的调节机构在安装时需预留足够的操作空间，方便后期运维时的压力调整与故障排查。
