线缆防护用管道快接锁紧结构

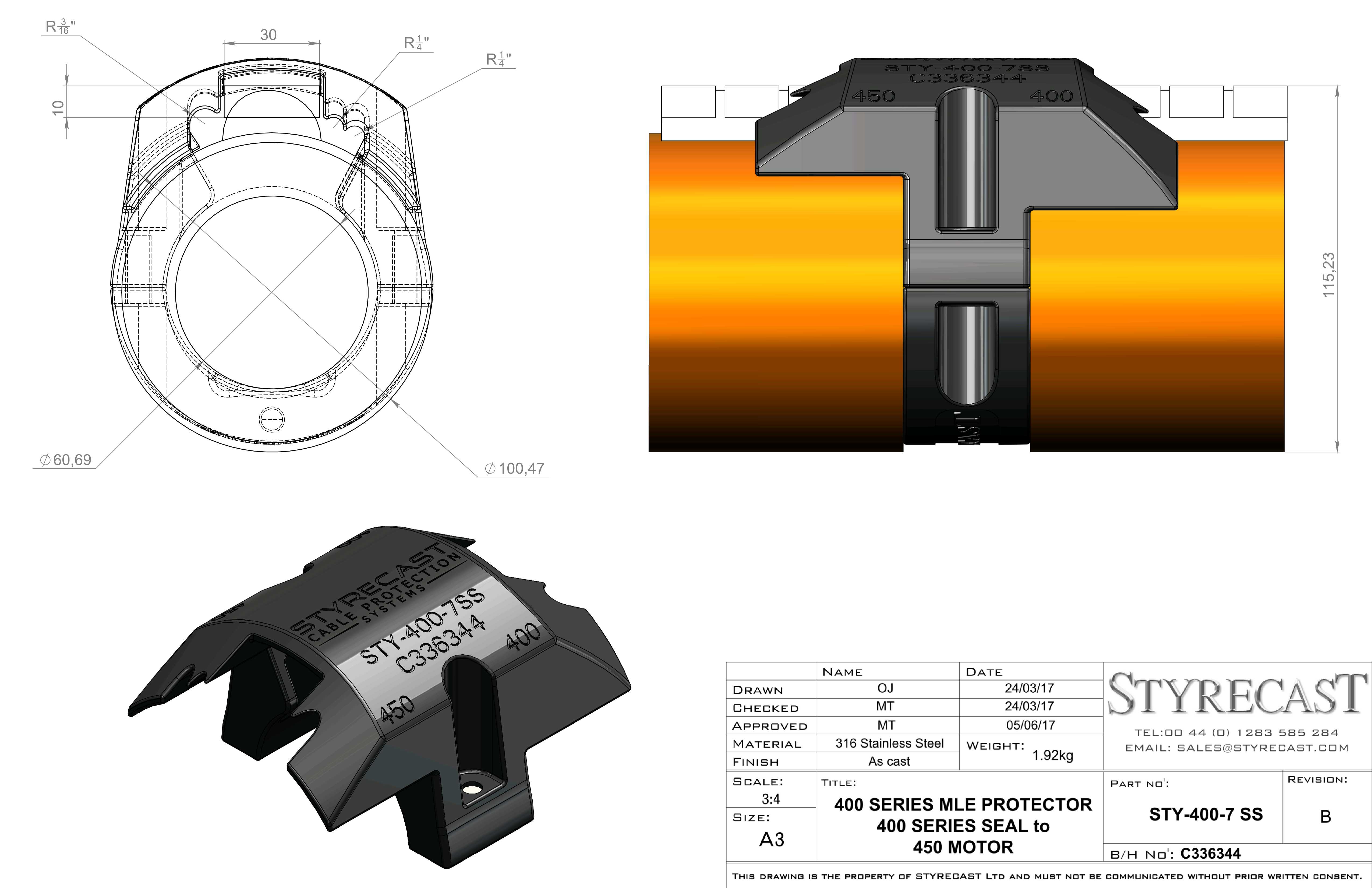

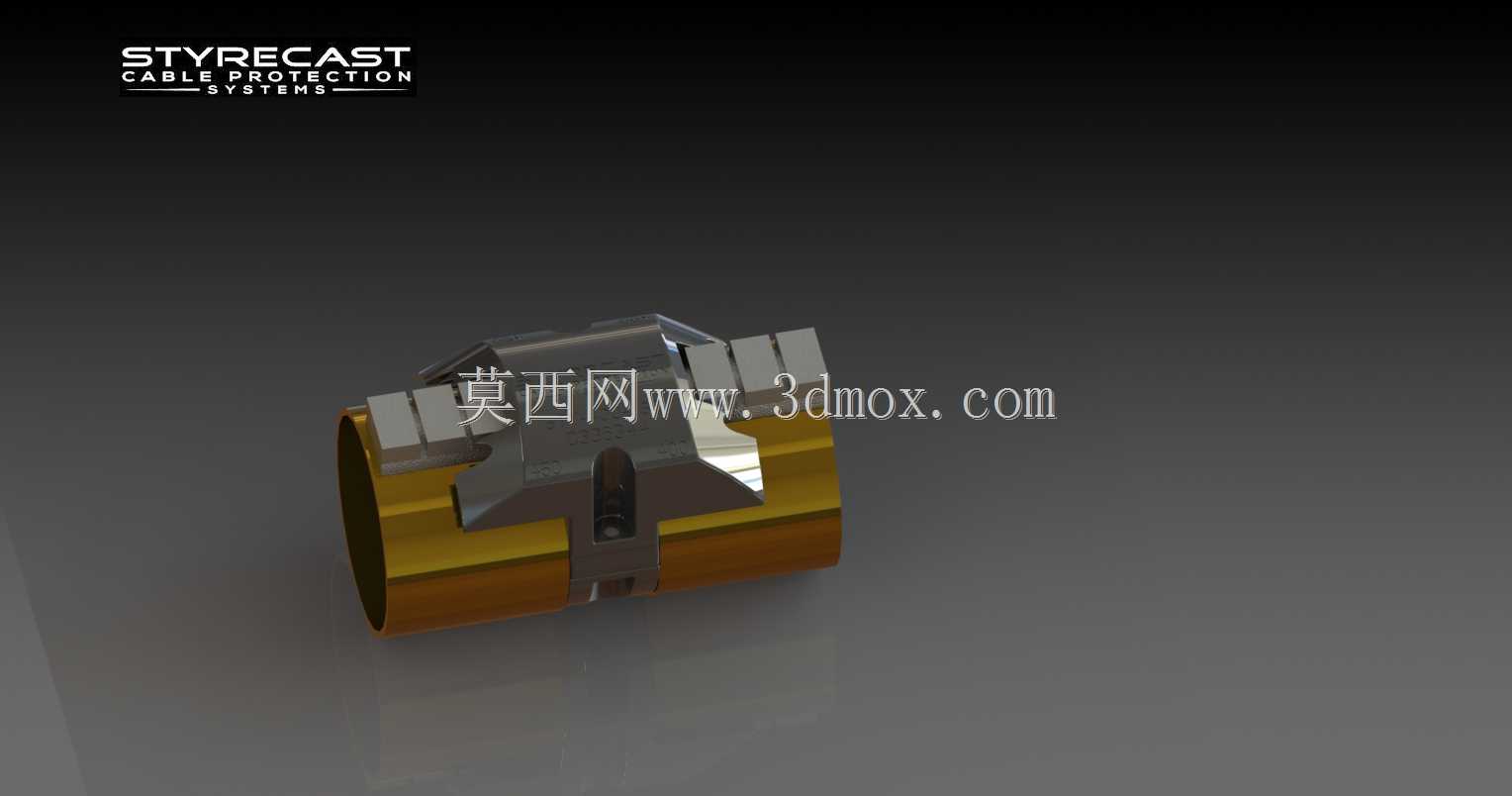

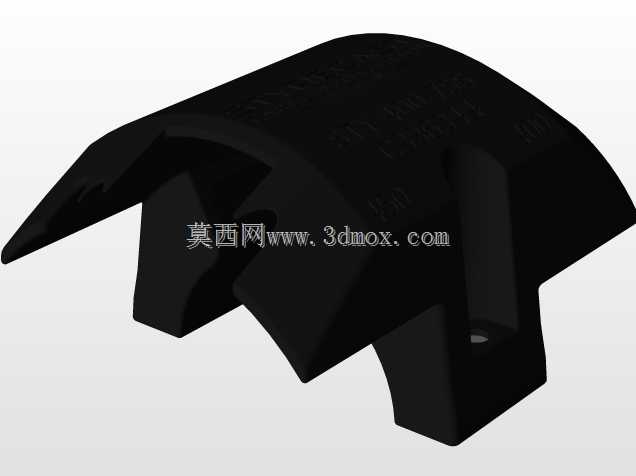

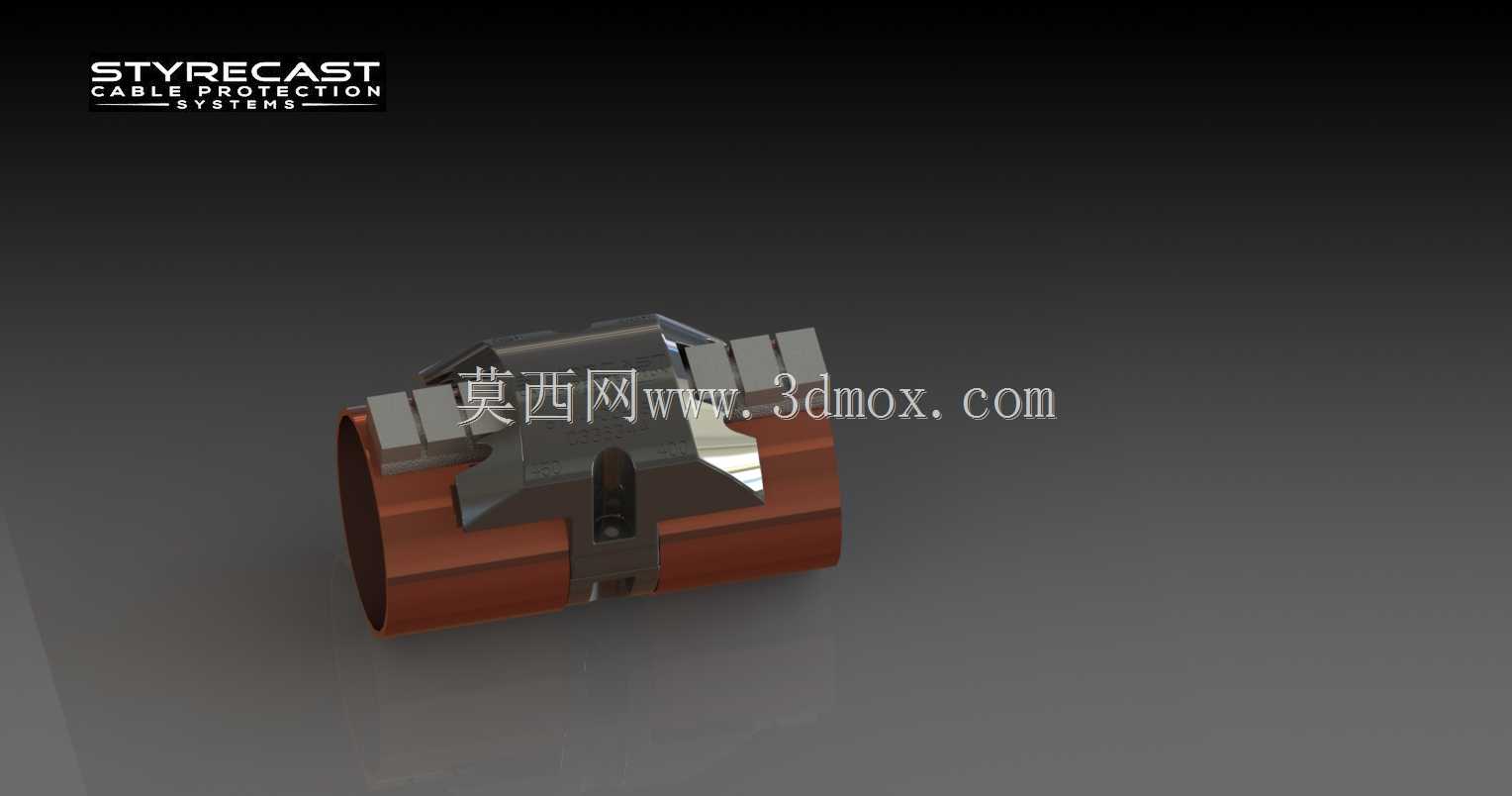

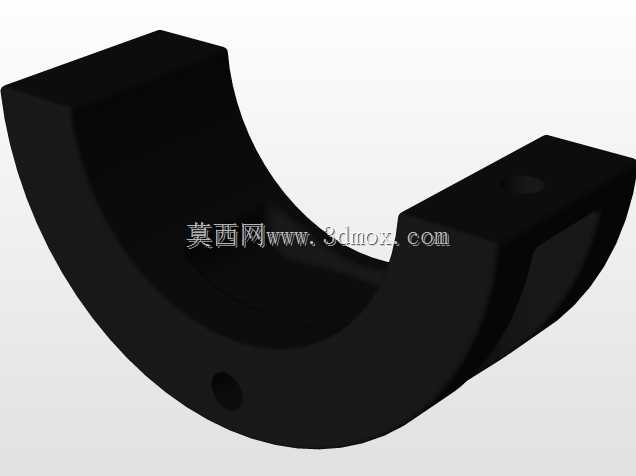

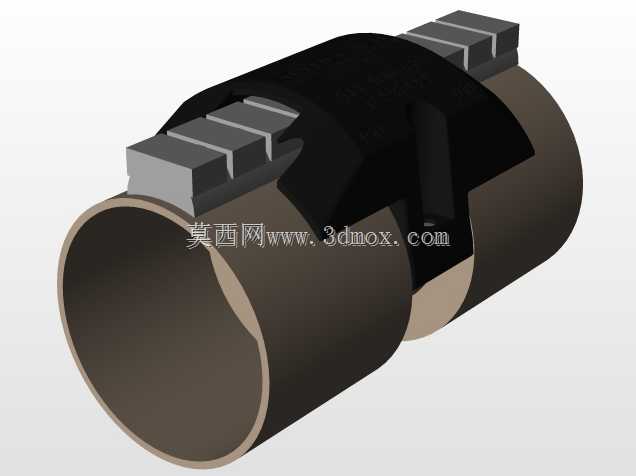

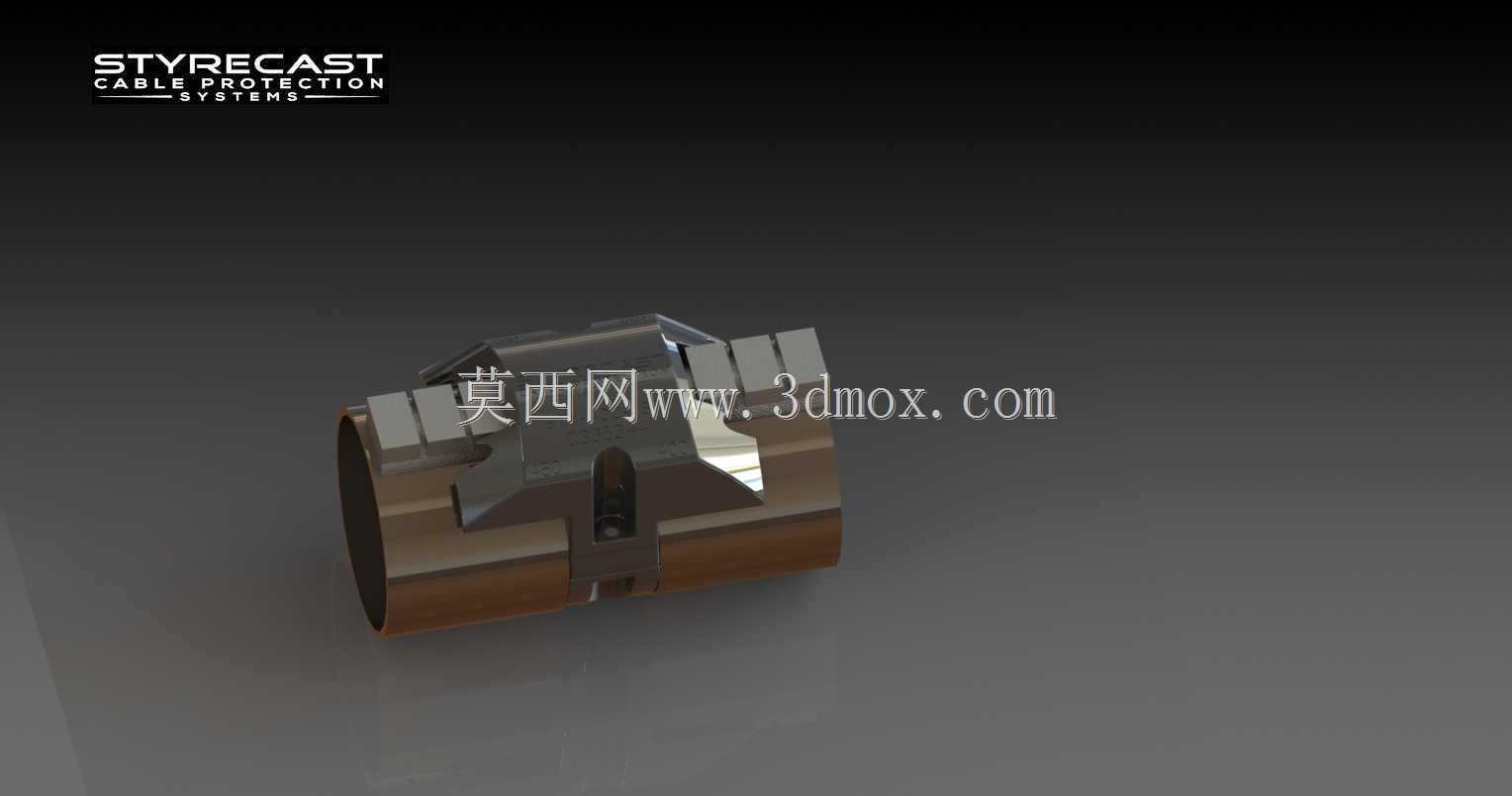

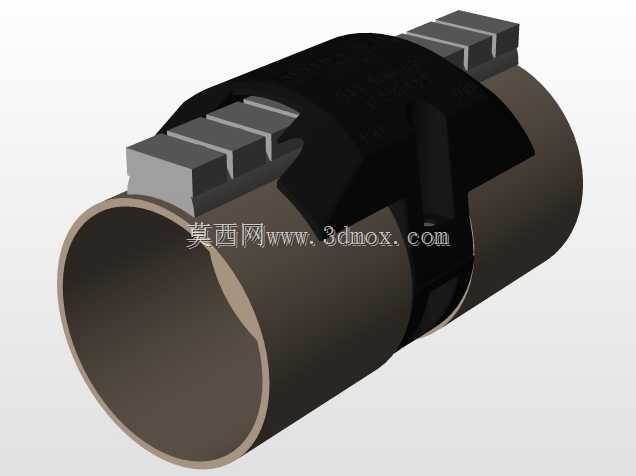

这款管线锁紧防护结构主要面向工业布线场景下的线缆穿管防护需求，常见于机床内部走线、自动化设备线缆排布、户外机柜进线防护等工况，用来解决穿线管道对接处的线缆固定、密封防护以及快速拆装问题。从结构设计来看，主体采用棕红色工程塑料作为管身基座，搭配上部的金属锁紧压块，压块两侧设置了对称的卡接翼片，安装时直接将两段待对接的防护管道从两端插入基座内腔，压下上部锁紧结构即可通过内部的卡紧齿咬住管道外壁，不需要额外涂抹粘接剂或者使用紧固件固定，单人徒手就能完成对接操作，后期维护拆改时只需要向上扳起锁紧压块就能拔出管道，重复拆装不会损伤管体表面。设计阶段充分考虑了现场安装的边界条件，管身的外径尺寸适配常规的工程布线防护软管规格，锁紧压块压合后的整体高度控制在合理范围，不会在狭窄的设备走线槽内出现干涉问题，两侧卡接翼片的宽度经过反复校核，既保证了足够的按压受力面积，又不会超出管身的投影宽度，多组管线并排排布时可以紧密贴合安装，节省布线空间。结构内部在锁紧位置预留了密封胶圈的安装槽位，压合锁紧时胶圈会同时挤压管道外壁和基座内壁，能够阻挡粉尘、水渍从管道对接缝隙渗入，满足IP54以上的防护等级要求，适合车间多尘、存在少量溅水的工况使用。上部的金属压块采用冲压成型工艺，表面做了防锈钝化处理，长期使用不会出现锈蚀卡滞的问题，压块中间设置的导向槽能够保证每次压合都处于居中位置，避免单侧卡紧力不足导致管道松脱。和传统的螺纹式管道接头相比，这种快锁结构不需要在管端提前加工螺纹，也不用生料带做密封，安装效率能提升三倍以上，尤其适合设备批量组装时的快速布线作业，针对不同壁厚的防护软管，锁紧结构的卡齿做了渐变角度设计，薄管和厚管都能获得足够的抱紧力，不会出现管壁被压裂或者锁紧后打滑脱出的问题。在实际选型使用时，只需要确认对接管道的外径和该结构的适配内径一致即可，不需要额外匹配其他辅件，管身的塑料材质具备良好的耐油耐老化性能，长期接触车间内的切削液、润滑油不会出现材质脆化开裂的问题，金属压块的抗疲劳强度经过测试，反复拆装数百次后锁紧力依然能满足使用要求，不会出现结构断裂或者弹性失效的情况。
