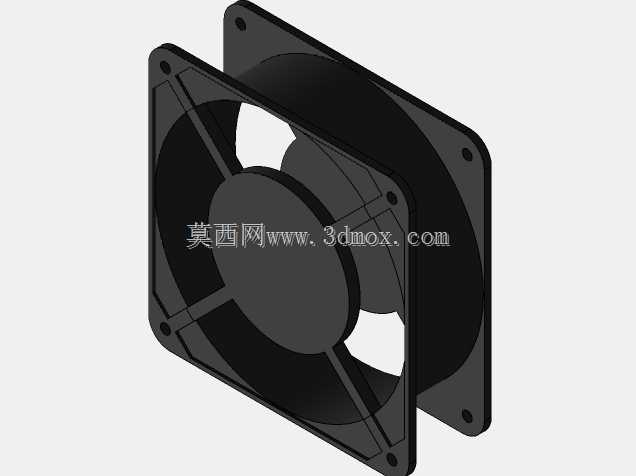

120mm双螺栓安装式冷却通风机结构设计

在工业电控柜散热、伺服驱动舱通风、大功率电源模块冷却、小型工控设备热管理这类场景里，120mm见方的轴流通风机是应用频次极高的通用散热部件，这款双螺栓固定结构的冷却通风机，正是针对常规安装场景下的快装、防松需求做的结构优化。从实际使用的角度看，这类风机的核心作用是通过定向气流带走密闭舱室内积聚的热量，让舱内电子元器件、功率模块的工作温度维持在额定范围内，避免过热触发保护停机，或是长期高温运行缩短器件使用寿命。不同于常见的四角螺丝固定款，这款双螺栓安装结构在框架侧边设置了对称的安装固定位，在部分安装空间受限、无法在框架四角操作锁付螺丝的设备舱壁上，只需要对准两个安装孔位完成锁付即可完成固定，安装作业时的操作空间要求更低，适配更多紧凑布局的设备内部安装场景。外形尺寸上，风机主体的外框为标准120mm正方形结构，厚度匹配常规同规格轴流风机的通用尺寸，安装孔位的中心距、螺栓规格都适配行业通用的安装开孔标准，选型替换时不需要重新改动设备舱壁的开孔尺寸，能够直接兼容原有安装位，降低设备改型的结构调整成本。设计过程中，外框采用了带加强筋的一体式注塑结构，四个边角做了圆弧过渡处理，避免安装作业时锐角划伤操作人员，同时筋条结构从安装位延伸至风机中心的电机固定座，既保证了整体框架的结构强度，避免长期运行受振动影响出现框架形变，又尽可能减少了筋条对气流的遮挡，降低风阻损耗。扇叶采用了等距后倾式的叶片设计，叶片曲面经过气流优化，在额定转速下能够输出足够的通风量，同时运行时的气流紊流噪声更低，适合对运行噪音有一定要求的室内工控设备使用。中心的电机固定座采用圆形全包结构，能够对内部的驱动电机形成有效防护，避免安装过程中磕碰损伤电机壳体，同时也能减少气流从电机周边的无效泄漏，提升有效送风效率。双螺栓的固定位做了内嵌式的金属衬套设计，锁付螺栓时不会因为扭力过大导致塑料框架开裂，同时金属衬套能够分散螺栓的锁紧压力，长期受设备运行振动影响也不会出现固定位松垮、安装偏移的问题，在一些存在持续小幅振动的设备上使用时，固定可靠性比单纯塑料孔锁付的结构更高。从结构建模的细节来看，扇叶与外框之间保留了均匀的安全间隙，既避免运行过程中扇叶蹭到外框产生异响或卡滞，又不会因为间隙过大导致气流回流损失风压，外框的进出风侧都做了导流倒角，引导气流平顺进入扇叶区域，进一步降低进风侧的风阻与紊流噪声。
