角式法兰连接截止阀结构设计

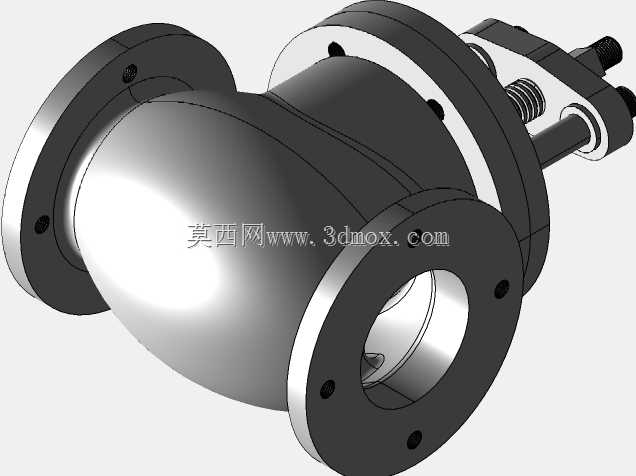

这款角式法兰截止阀的结构拆分逻辑，完全围绕液压管路系统的实际运维需求搭建，在液压站出油支路、执行元件进油端这类需要频繁截断介质、精准调控通断的场景中，这类角式结构相比直通截止阀有着天然的布局优势——进出口呈90度垂直排布，能够直接适配管路直角转向的安装位，省去额外的弯头转接件，既减少了管路接头的泄漏风险点，也能压缩液压阀组的整体安装空间，在紧凑型液压动力单元、工程机械液压阀组的布局设计中应用十分广泛。

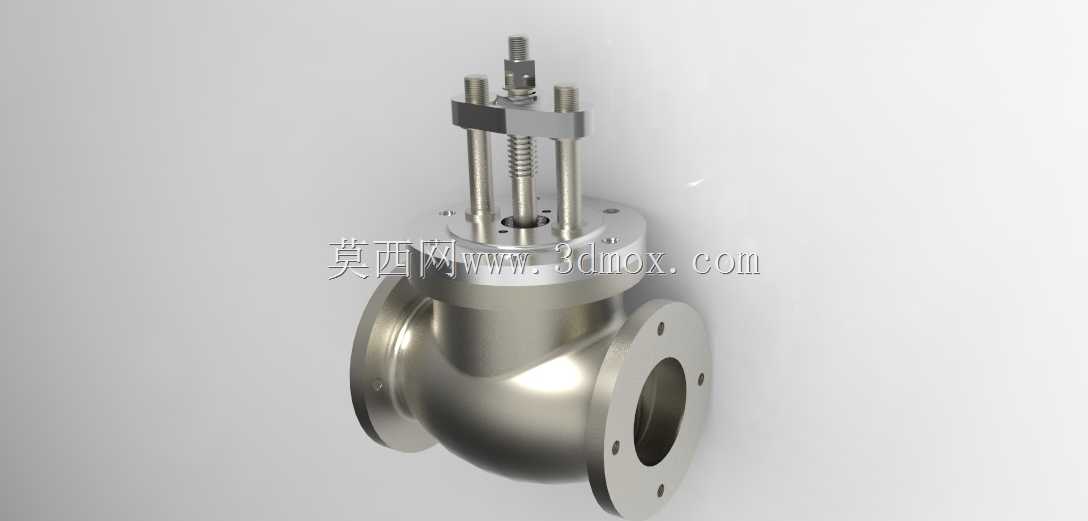

从功能实现逻辑来看，该阀采用明杆升降式密封结构，阀杆与启闭件做刚性连接，转动阀杆顶端的驱动结构即可带动密封塞沿阀腔轴线做直线升降，以此实现阀腔通流截面的调节与完全截断，相比暗杆结构，明杆设计能够通过阀杆的外露升降长度直观判断阀门的启闭开度，现场运维人员无需额外加装开度指示装置，就能快速确认阀门工作状态，适配液压系统日常巡检、故障排查的实际需求。密封副的设计匹配液压系统常用的矿物油工作介质，密封面做了硬化处理，能够耐受介质中微小金属杂质的冲刷，长期频繁启闭也不易出现密封面冲蚀泄漏的问题。

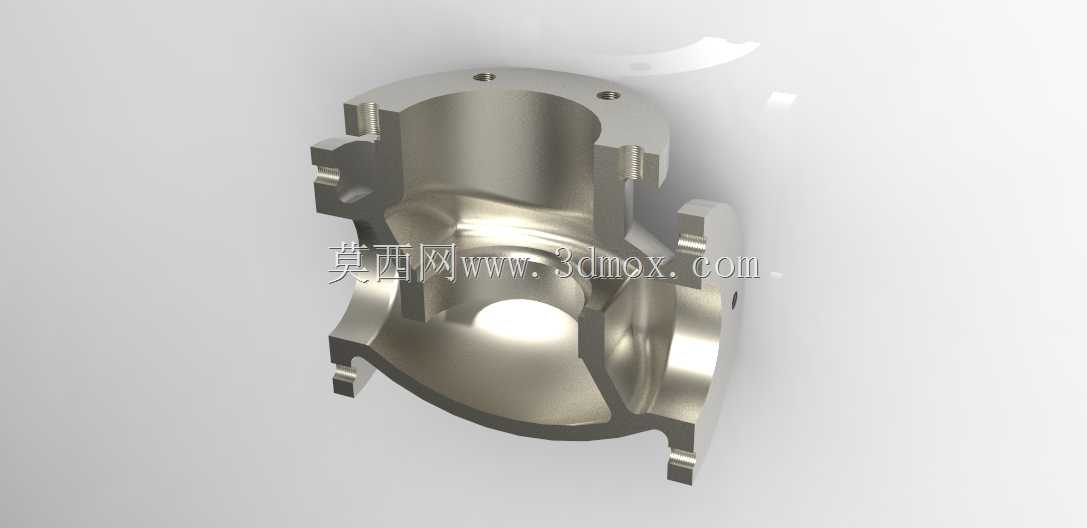

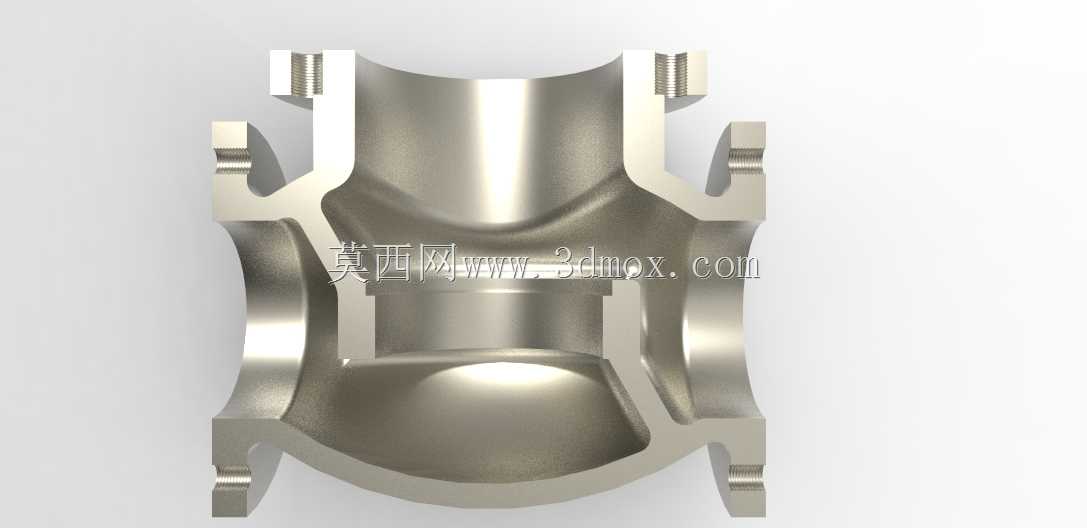

拆分后的三个核心部件各有明确的设计边界：阀体作为整个阀门的承压基础，流道做了平滑圆弧过渡，没有直角突变结构，能够降低介质流经时的局部压损，减少液压系统的无用功率损耗，两端的法兰连接面严格匹配对应压力等级的法兰密封尺寸，螺栓孔的位置度公差控制在装配允许范围内，现场安装时无需额外修配就能完成与管路法兰的对接；阀盖部分承担阀杆的导向与阀腔上部密封功能，内部设置的填料函结构能够在阀杆频繁升降的过程中保持可靠密封，避免带压介质从阀杆配合间隙处渗漏，阀盖与阀体的连接采用螺柱紧固结构，相比单头螺栓，螺柱连接在中高压液压工况下的受力均匀性更好，紧固后不易出现应力松弛导致的密封面压合不足问题；螺柱作为阀盖与阀体的连接件，长度设计充分考虑了法兰密封垫片的压缩量，紧固后能够为密封垫片提供均匀且足够的压合应力，保证中法兰连接处的密封可靠性。

在安装边界的设计考量上，该阀顶部预留的驱动端连接尺寸适配标准手动手轮、气动执行机构的安装接口，既可以作为手动截断阀使用，也能通过加装驱动装置实现远程自动控制，阀杆的升降行程经过精准核算，完全开启时阀瓣不会遮挡流道通流截面，不会额外增加管路压损，阀门整体的外部轮廓没有突出的尖锐结构，相邻安装的阀件不会出现安装干涉，能够直接集成到标准化的液压阀组安装布局中。
