LS产电XBM-DN32S型PLC配套TG7接线端子

　　在离散制造的自动化产线、小型设备电控系统搭建场景里，这类配套LS XBM-DN32S系列PLC的TG7端子台，是解决现场接线效率、运维便利性的核心连接部件。很多刚接触小型PLC柜内布线的工程师容易忽略端子转接件的作用，直接将现场线缆压接在PLC本体的插针接口上，看似省了物料成本，实际在后期设备维护、点位改线、故障排查时，反复插拔PLC本体的高密度连接器，很容易造成插针弯折、接触不良，甚至直接损坏PLC本体的IO接口，反而带来更高的维修成本与停机损失。

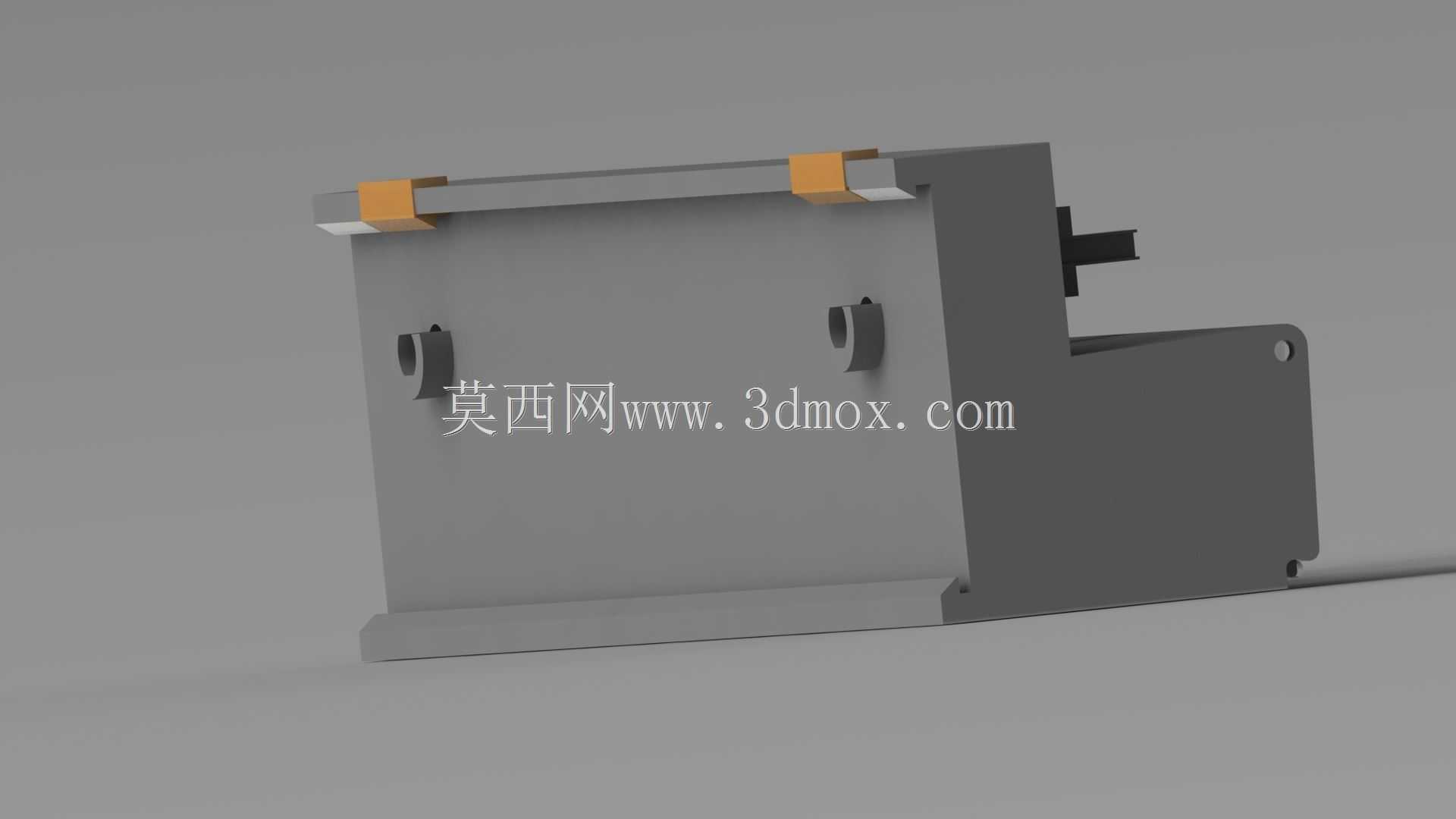

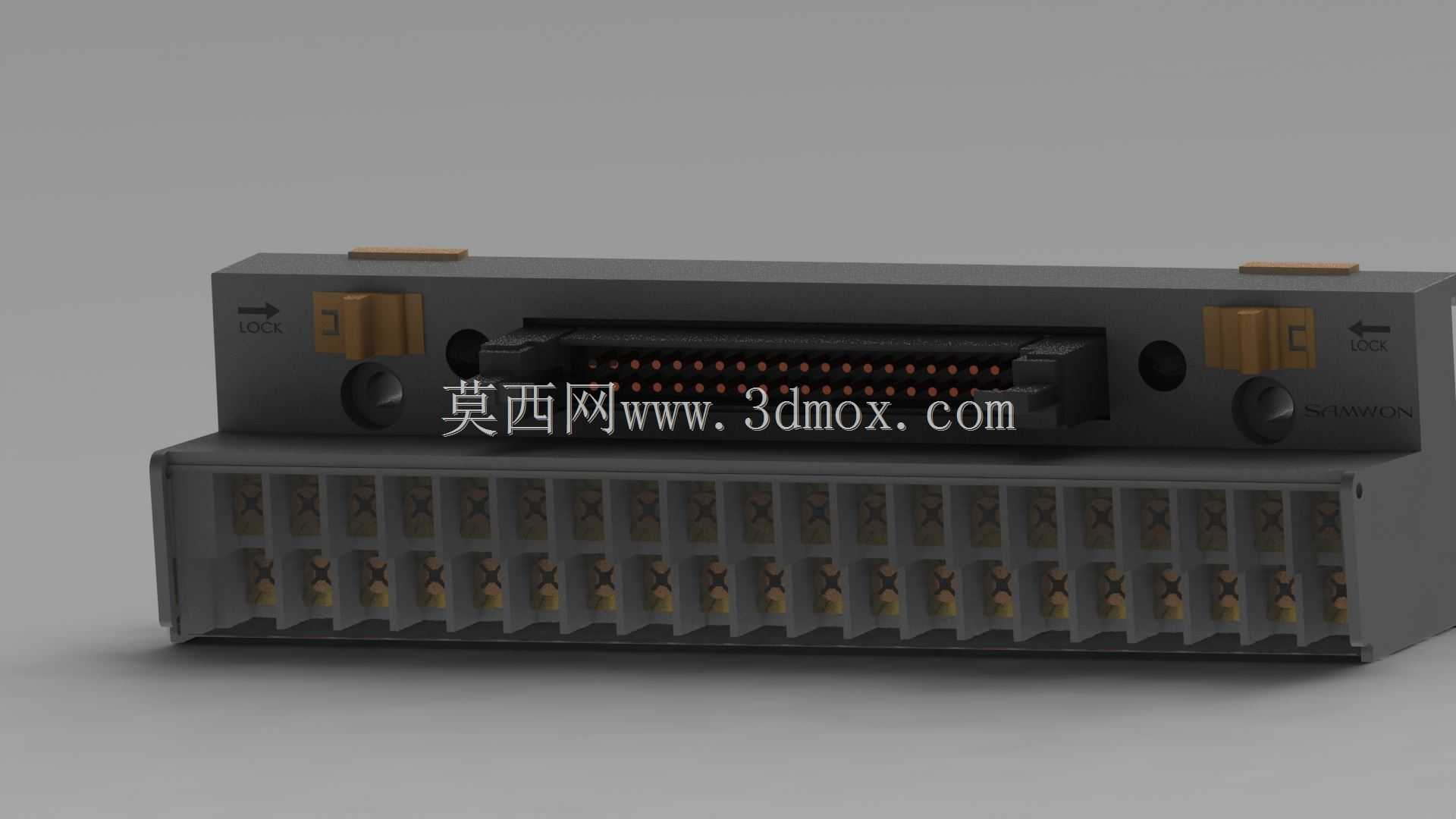

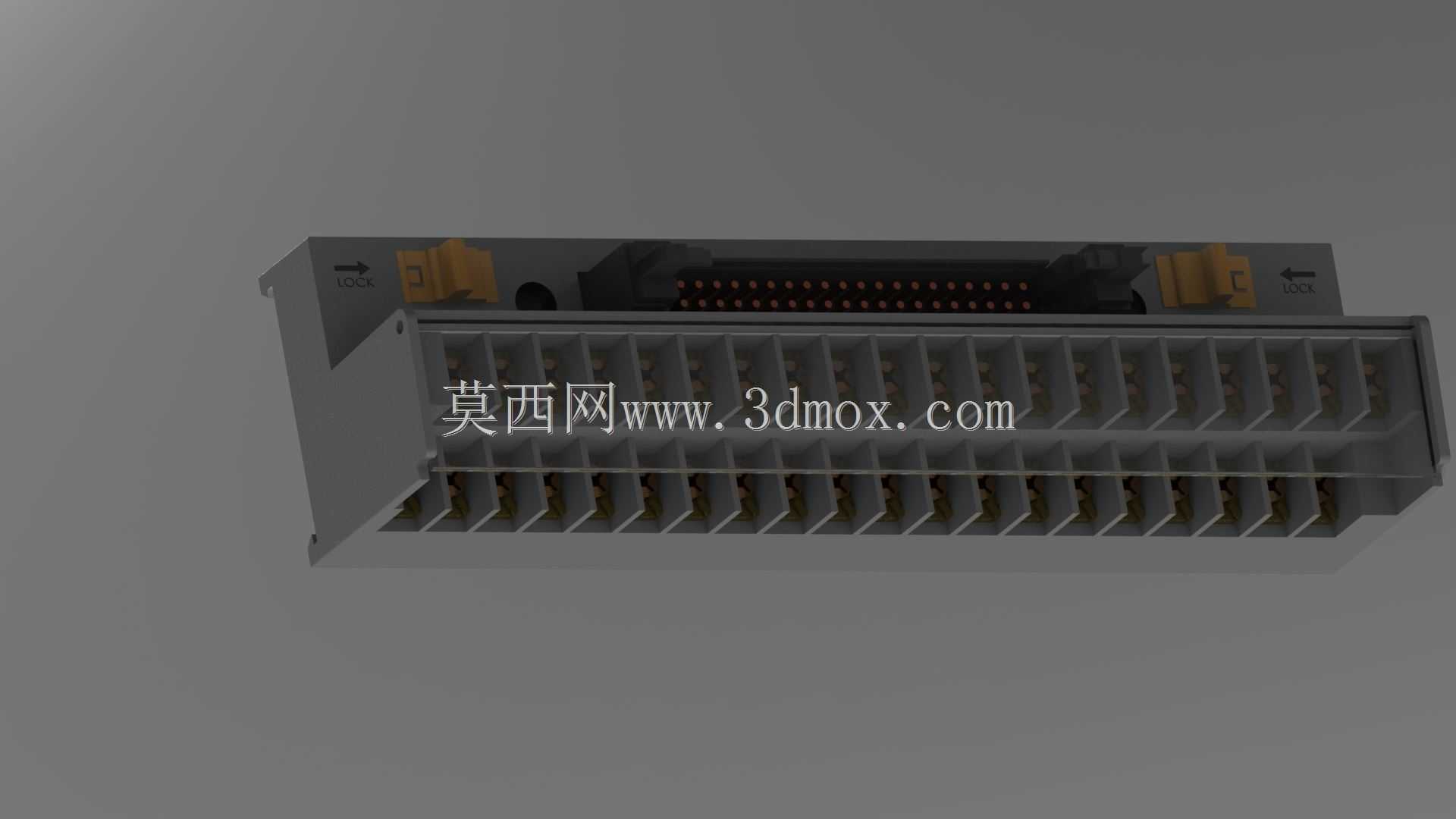

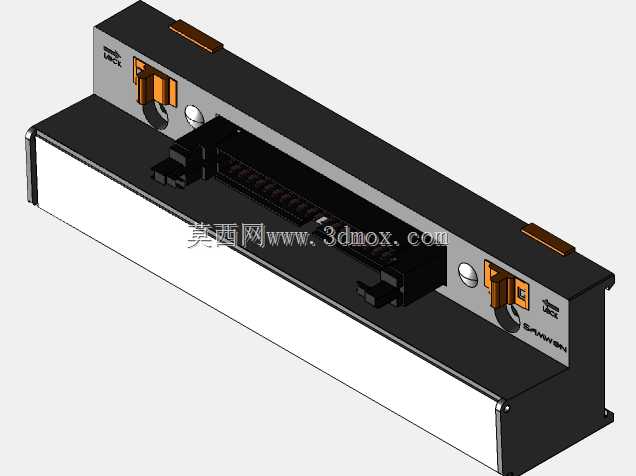

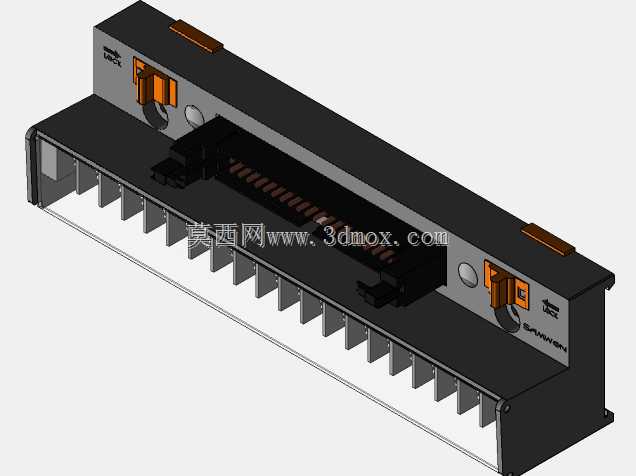

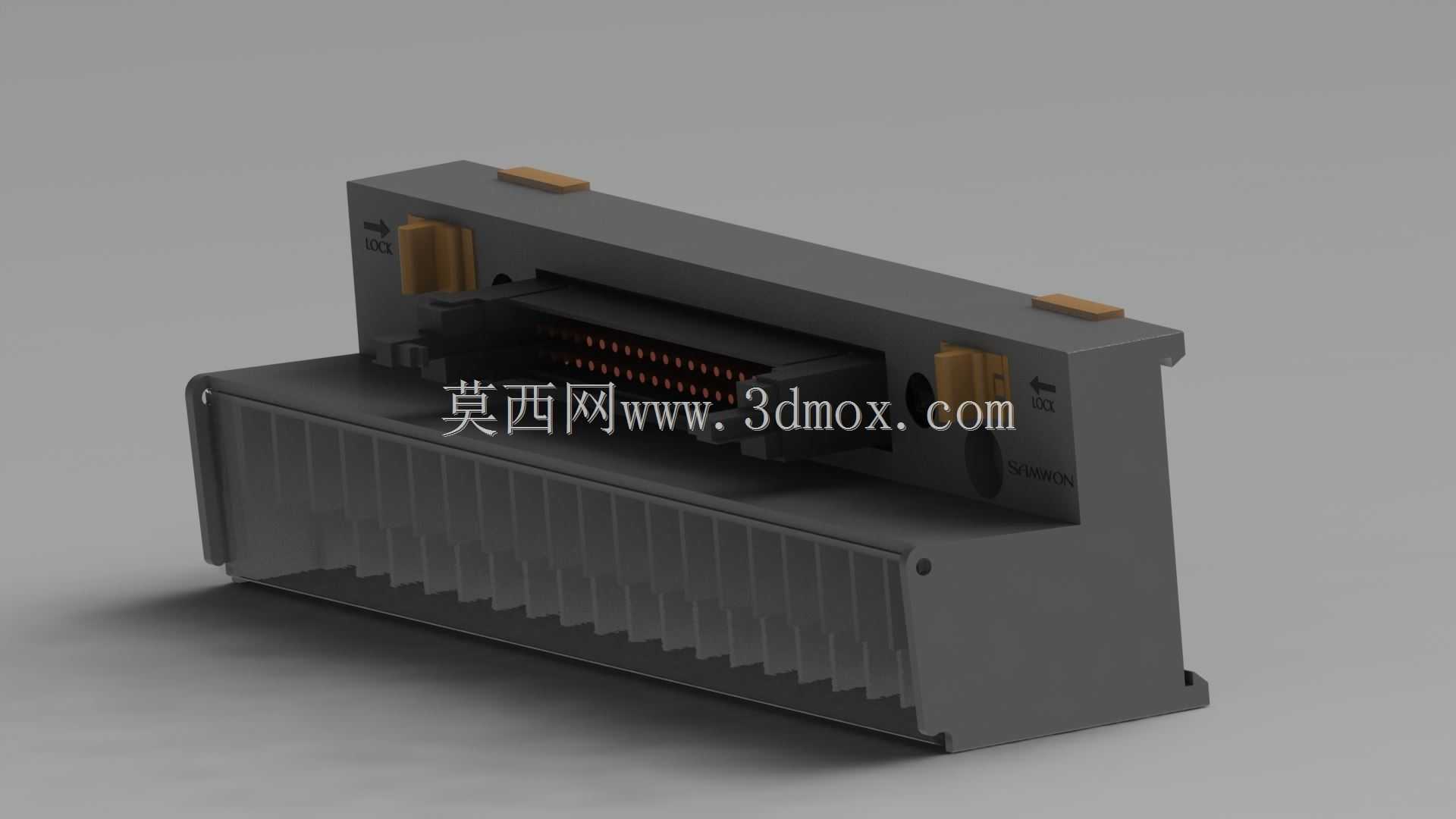

　　这款端子台的设计完全匹配XBM-DN32S这款32点PLC的IO接口定义，本体采用卡扣式对接结构，和PLC侧的连接器对位后可以直接卡紧，不需要额外拧动固定螺丝，对接时的定位凸台能避免插反，哪怕是现场施工的电工没有仔细核对针脚定义，也不会出现插错导致的IO烧损问题。从结构尺寸来看，端子台整体宽度和PLC本体的IO端口区域完全对齐，安装后不会超出PLC本体的侧边边界，在紧凑的小型电控柜内安装时，不会和旁边的断路器、开关电源等元件产生安装干涉，上下两排接线端子的间距留足了压线操作空间，用普通的十字螺丝刀就能完成线缆压接，不需要使用特殊的压线工具。

　　端子台的接线端采用螺钉压接结构，适配0.5-1.5平方毫米的多股铜芯线缆，这也是工业现场传感器、执行器接线最常用的线缆规格，每个接线位旁边都预留了标识刻印的平面，施工时可以直接用记号笔标注对应点位的地址，不需要额外贴纸质标签，避免长期使用后标签脱落造成的点位识别困难。端子台和PLC对接的一侧采用高密度镀金插针，接触电阻更低，长期在工业现场的温湿度波动、轻微振动环境下，也不会出现接触不良导致的信号闪断问题，插针外层的绝缘护套采用阻燃PA材质，符合电控元件的阻燃等级要求，哪怕柜内出现局部过载发热，也不会引燃绝缘部件。

　　从安装适配性来说，这款端子台既可以直接插装在PLC本体上随PLC一起卡在标准DIN导轨上，也可以通过侧边的安装孔单独固定在柜内的安装板上，两种安装方式的定位尺寸都做了适配，当柜内布线需要将PLC和端子排分开布置时，只需要配套对应长度的同规连接器排线，就能实现信号的延伸转接，不需要重新做线。在实际的设备调试场景里，使用这类转接端子台后，更换PLC本体时只需要拔下端子台和PLC之间的连接器，不需要逐根拆除现场的接线，整个更换过程可以在几分钟内完成，大幅缩短设备故障停机的时间。

　　设计这类配套端子的时候，核心要考虑的是针脚定义的完全匹配，不能出现点位错位，其次是接线端的电流承载能力要匹配PLC IO点的额定电流，XBM-DN32S的晶体管输出点额定电流是0.5A每点，这款端子的每个接线位载流能力可以达到5A，完全留足了余量，哪怕出现短时的过流，也不会出现端子过热的问题。端子台的外壳做了防滑的筋位设计，插拔的时候手部有足够的摩擦力，不会因为手上有油污出现打滑，两侧的卡扣按压位置做了内凹处理，插拔时不需要用太大的按压力度，就能实现解锁和锁紧。
