SICK Flexi Soft系列PROFIBUS DP网关安全模块

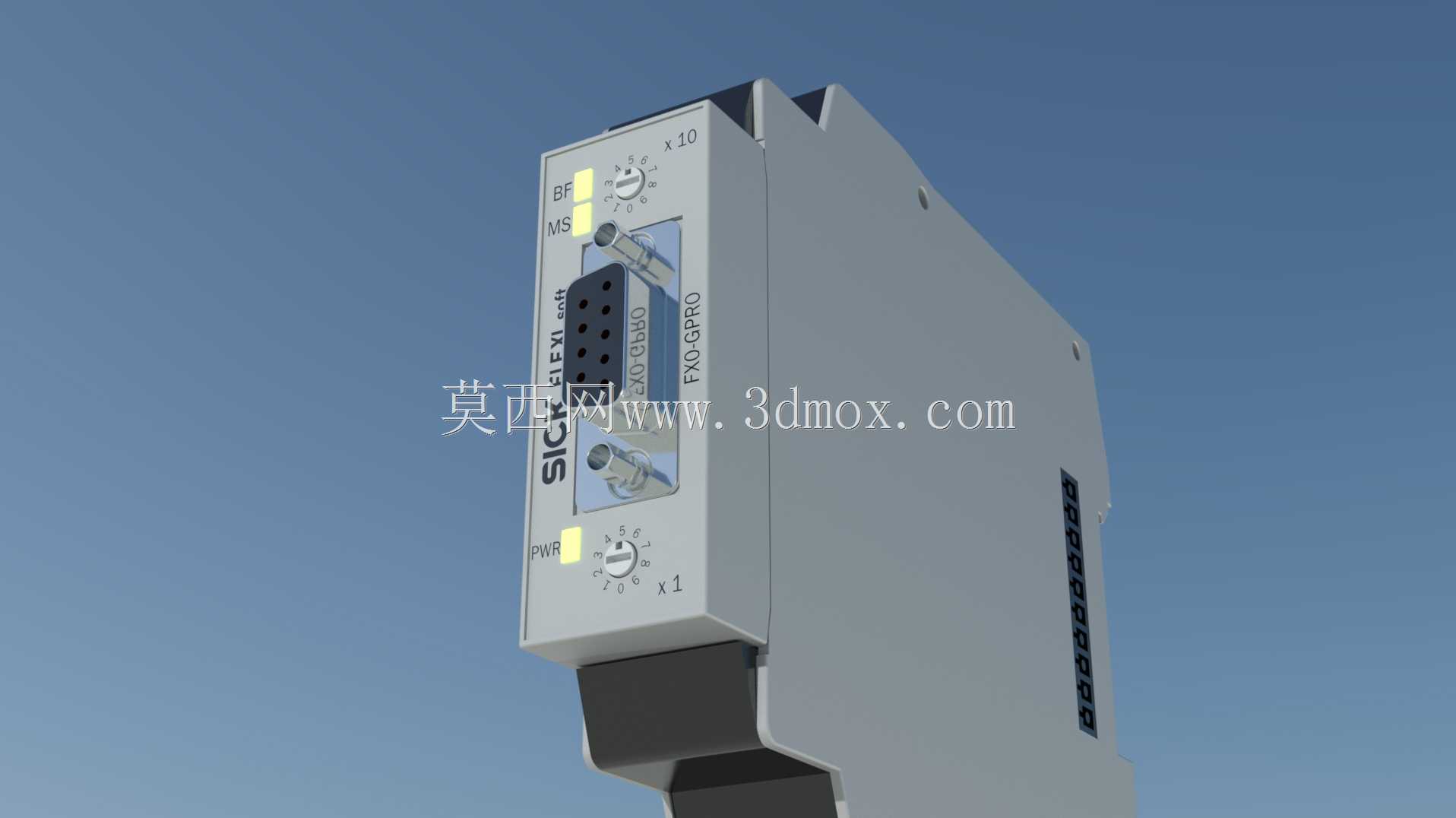

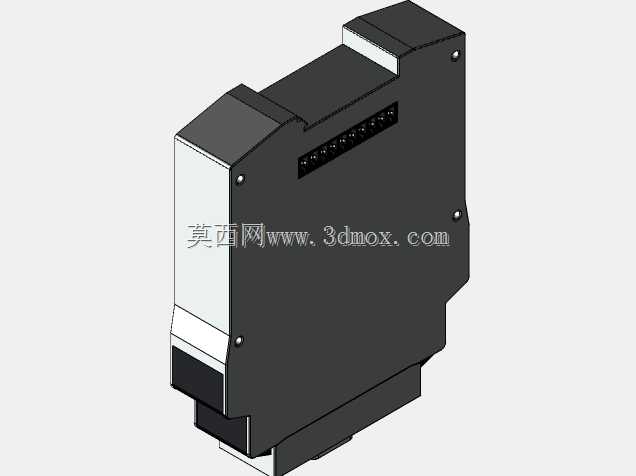

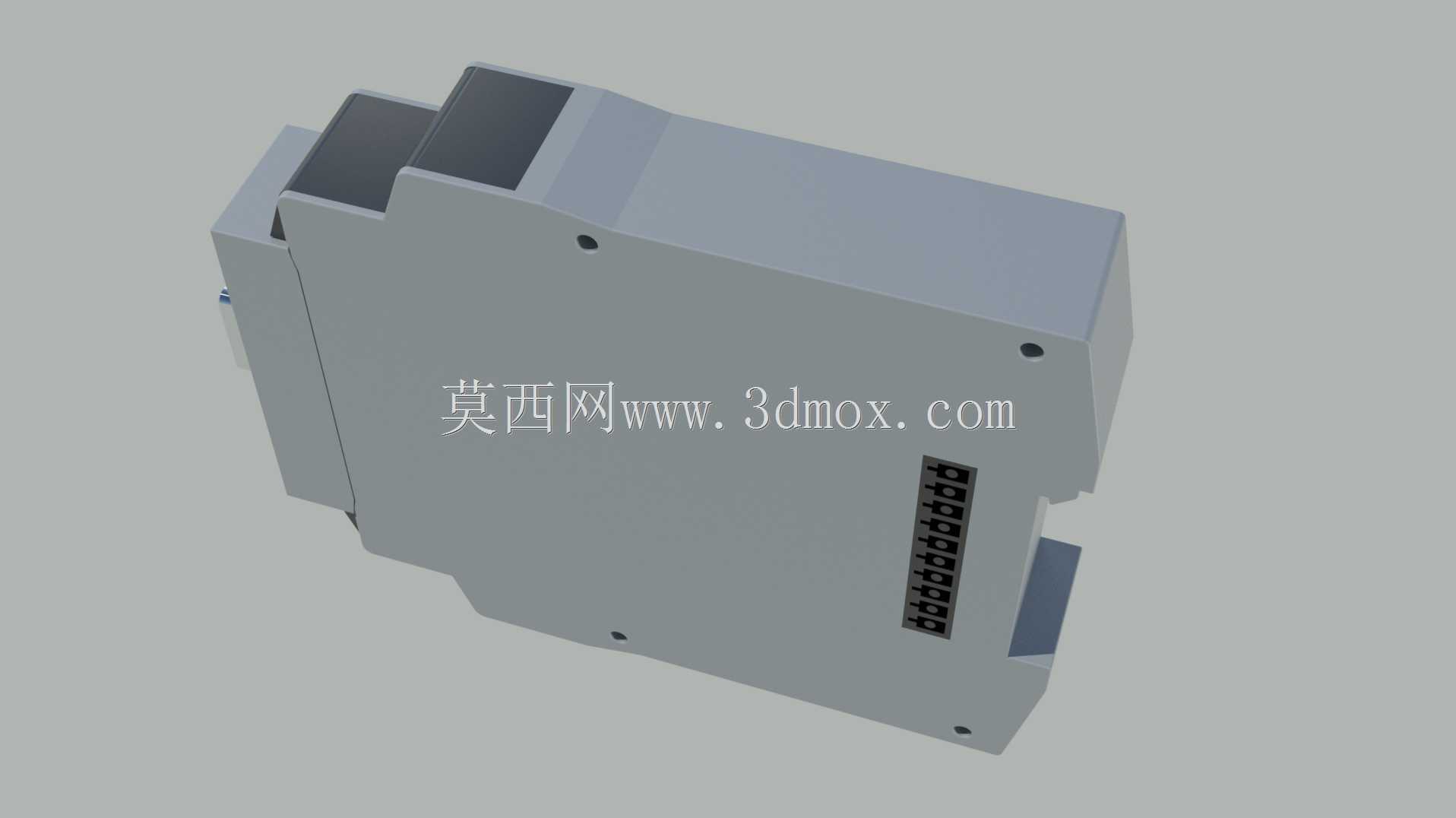

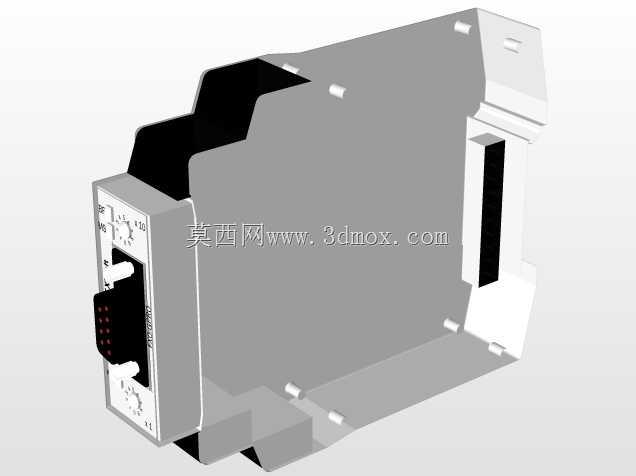

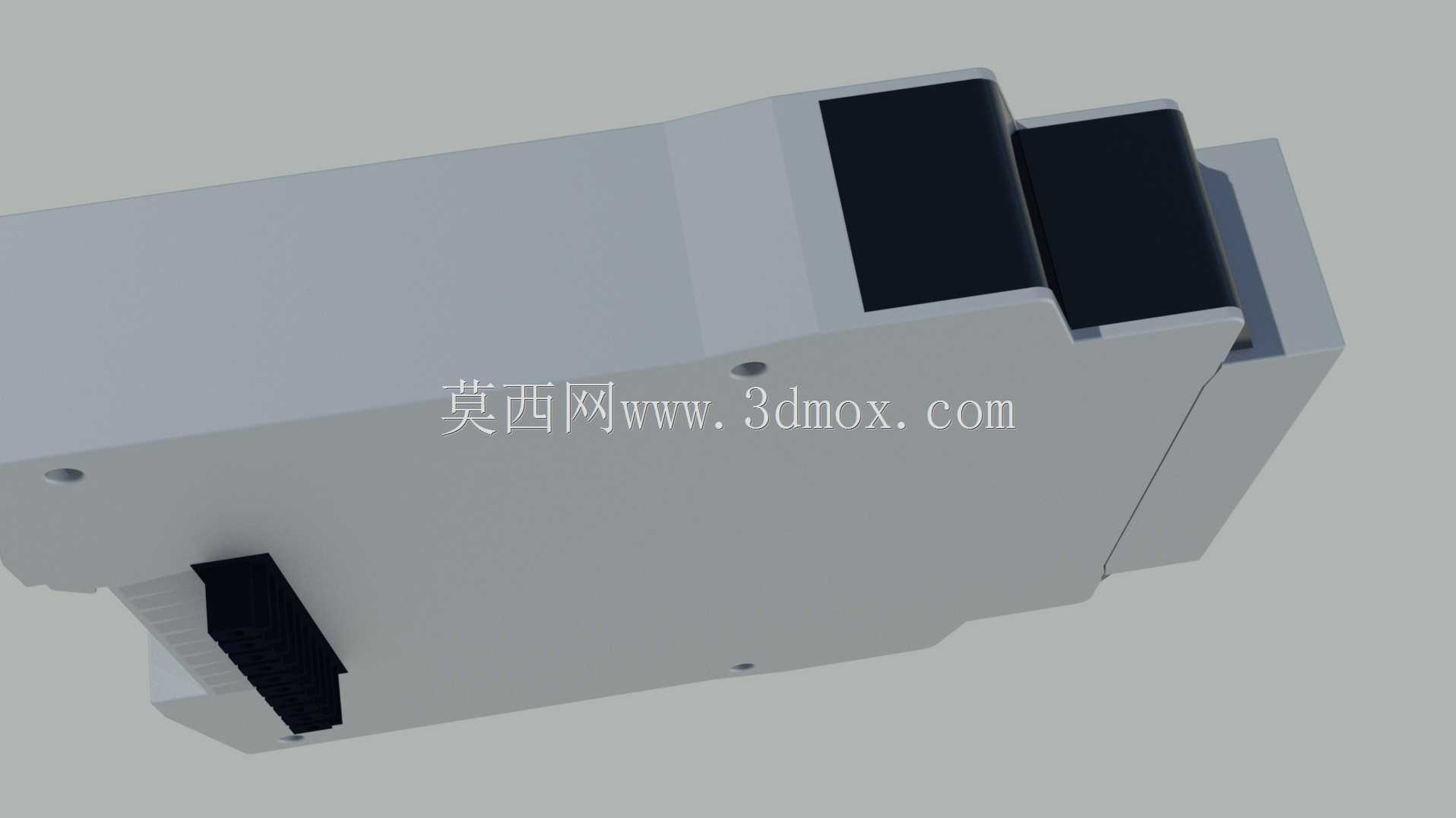

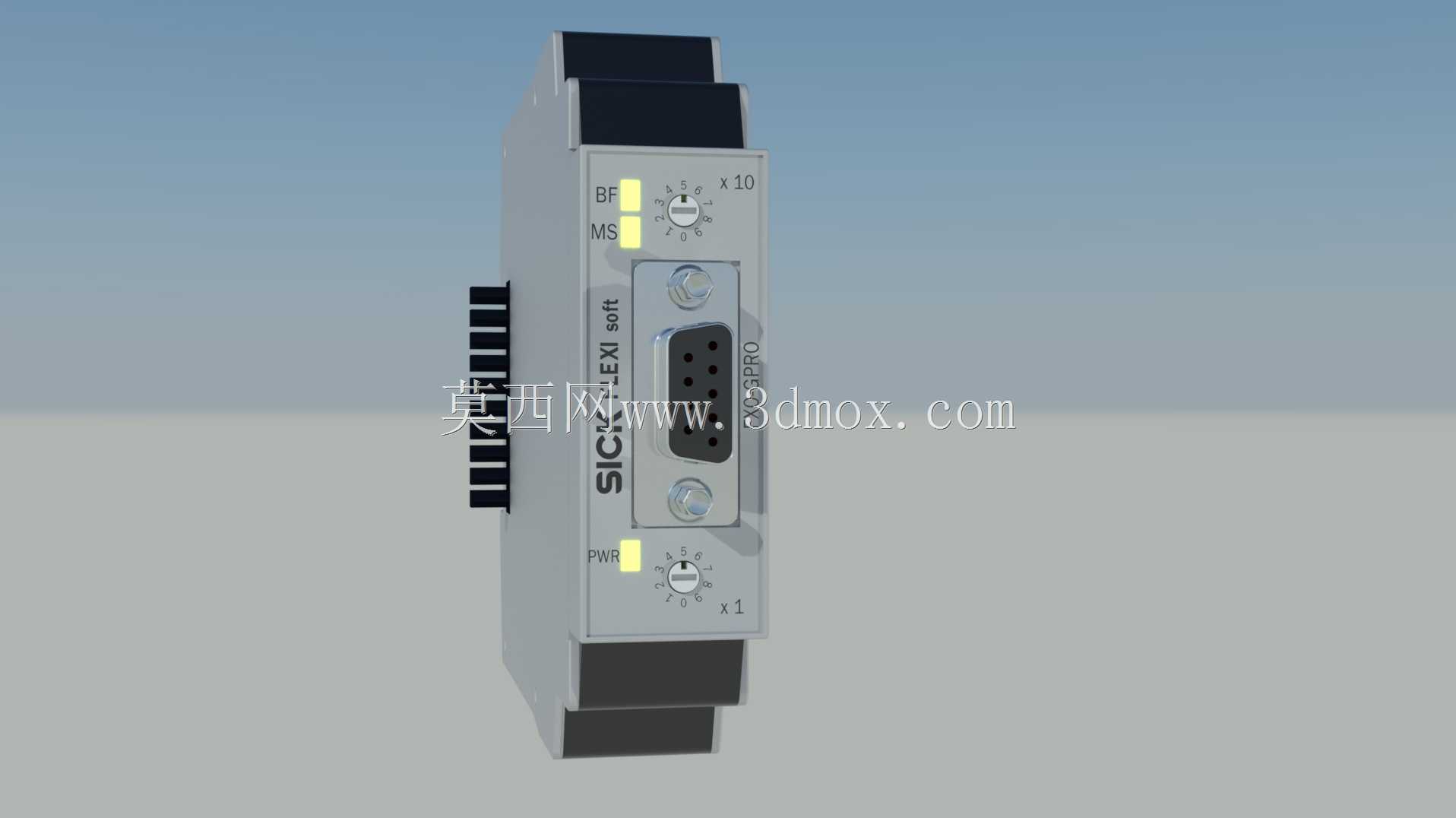

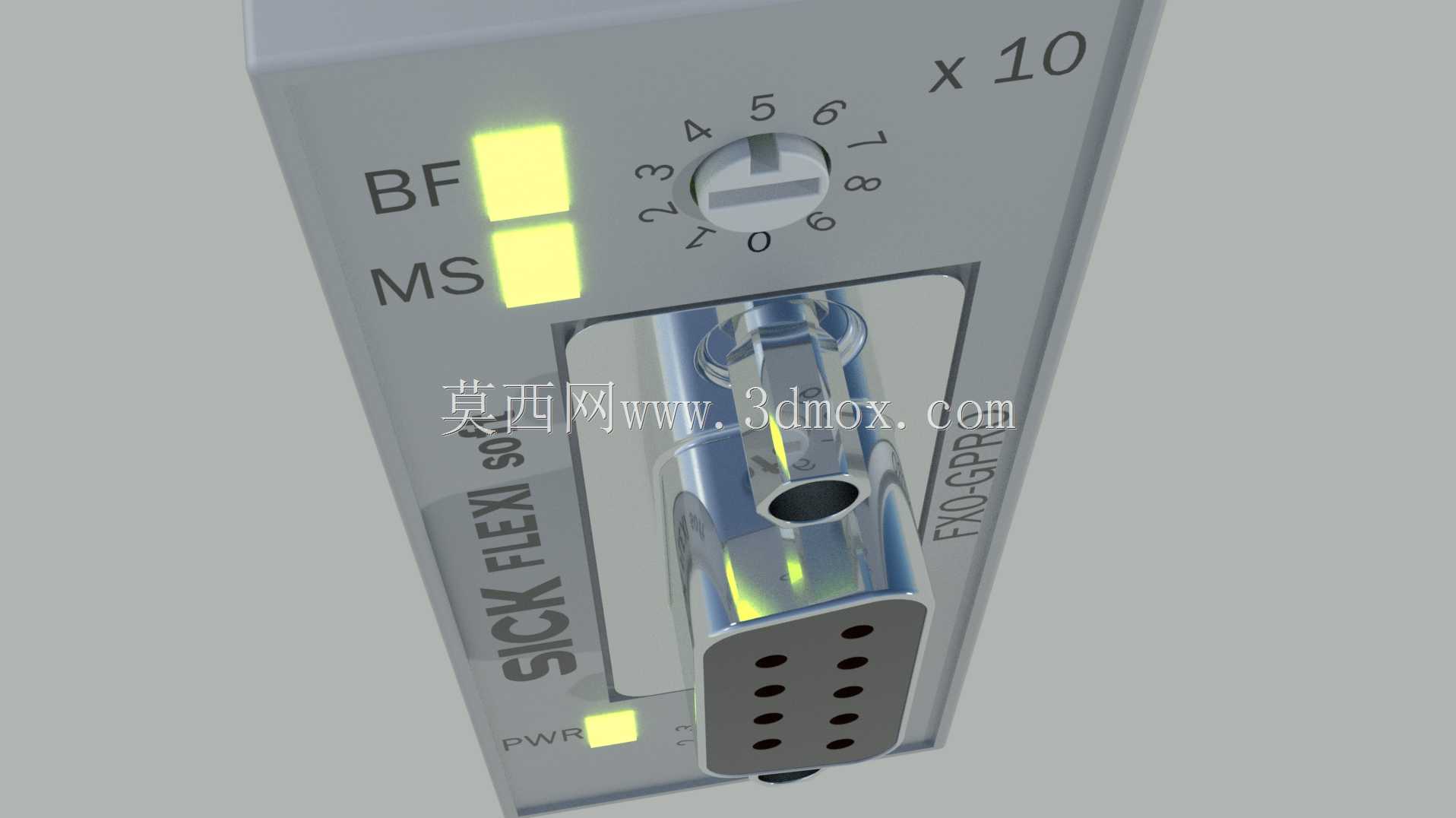

这款网关型安全模块隶属于Flexi Soft安全控制器产品序列，核心定位是打通安全控制系统与PROFIBUS DP现场总线层的通信链路，解决常规安全继电器无法直接接入上层工业总线、需要额外配置转换模块的工程痛点，在汽车焊装线、物流分拣线、自动化包装产线等需要分布式安全信号采集与控制的场景中应用广泛。从结构设计来看，模块采用标准DIN导轨安装的窄型壳体，整体宽度适配多模块并排安装的柜内布局需求，安装时仅需卡入标准35mm导轨即可完成机械固定，背部的金手指接插件可直接与同系列的安全主控模块、输入输出扩展模块拼接，无需额外接线即可实现模块间的内部供电与信号交互，能大幅压缩柜内的布线空间占用，减少柜内走线的施工工作量。模块正面配置了9针D-Sub公头作为PROFIBUS DP通信接口，接口旁设置了地址拨码旋钮，支持0-99的总线地址设置，无需连接上位软件即可直接在硬件层面完成站地址配置，适配现场快速调试的作业需求；接口上下分别设置了状态指示灯，其中PWR灯对应模块供电状态，BF灯对应总线通信故障状态，MS灯对应模块内部运行状态，x1、x10标识对应地址拨码的倍率位，现场运维人员无需连接编程设备，仅通过指示灯状态就能快速判断模块的运行故障类型，缩短故障排查的时间。在接口防护设计上，D-Sub接口采用内凹式布局，搭配1个内螺纹接头用于固定通信线缆插头，可避免设备运输、柜内布线拉扯过程中出现接口松动、针脚弯折的问题，提升现场运行的连接可靠性。建模过程中严格遵循实物的安装边界尺寸，壳体的散热槽结构、导轨卡扣的活动间隙、拨码旋钮的操作空间、指示灯的透光区域都做了等比例还原，既可以用于安全控制柜的三维布局干涉检查，也能作为电气设计选型阶段的可视化参考模型，帮助设计人员提前确认柜内模块排布的空间合理性，避免实际安装时出现模块与线槽、接线端子排干涉的问题。模块的整体高度与深度完全匹配同系列其他扩展模块的尺寸规范，多模块拼接后整体外观齐平，不会出现局部突出影响柜内盖板闭合的情况，建模时对模块表面的丝印标识也做了对应还原，可用于生成虚拟调试场景下的可视化设备模型，匹配数字孪生场景下的工业设备建模需求。
