适配3D打印的圆形无线充电底座结构设计

这款圆形无线充电结构的设计初衷，是面向桌面级3D打印制作场景，还原市面主流桌面无线充的成熟形态，可直接用于个人DIY制作、小批量手板验证环节。从实际使用场景来看，这类无线充主要放置于办公桌面、居家床头柜、公共休闲区桌面等位置，为支持无线充电协议的手机、数码外设提供无绳供电，省去插拔充电线的繁琐步骤，同时保持桌面摆放的整洁度。

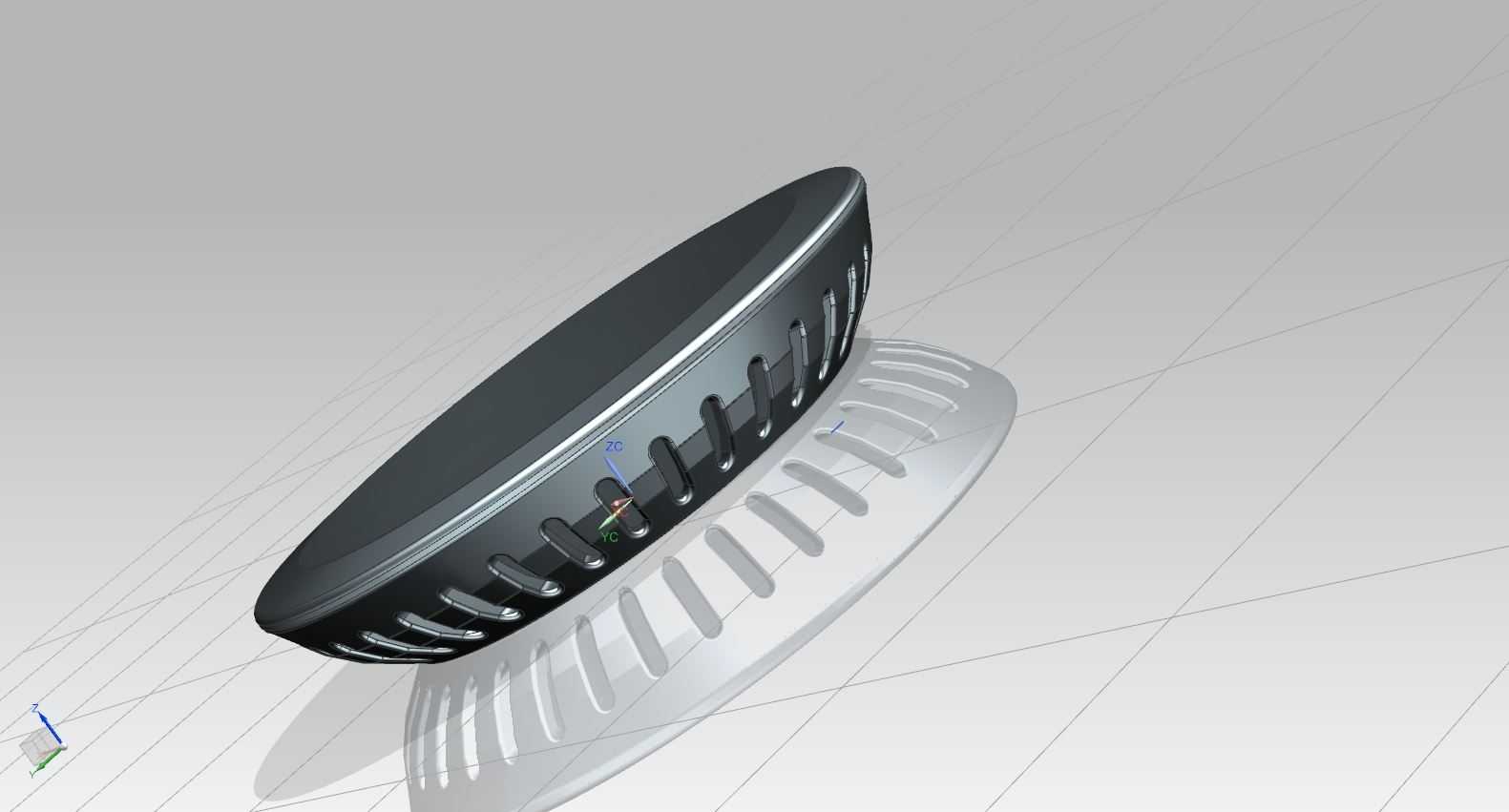

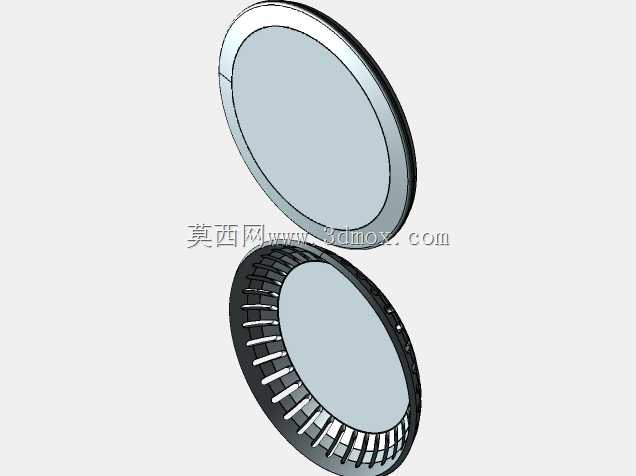

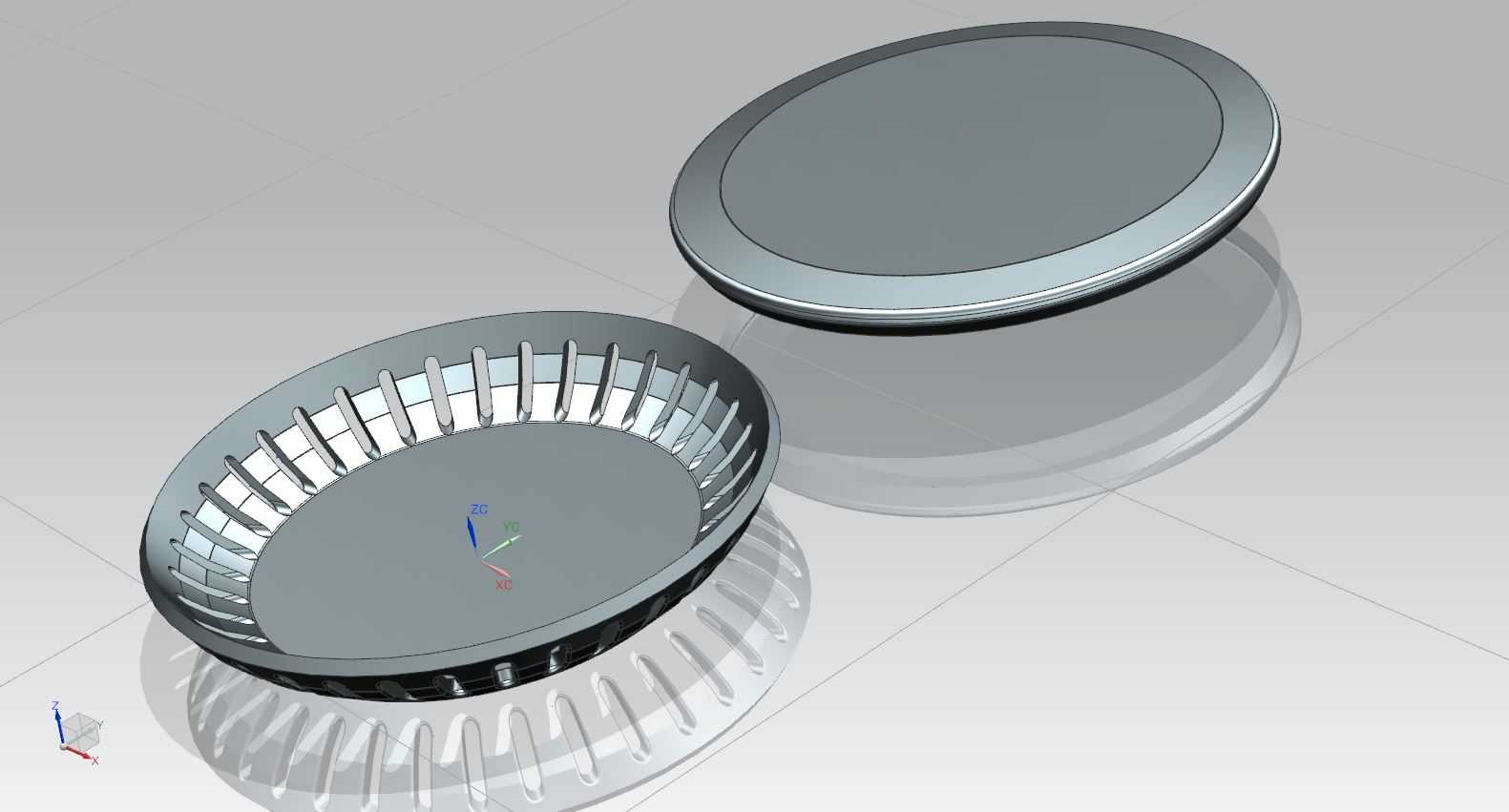

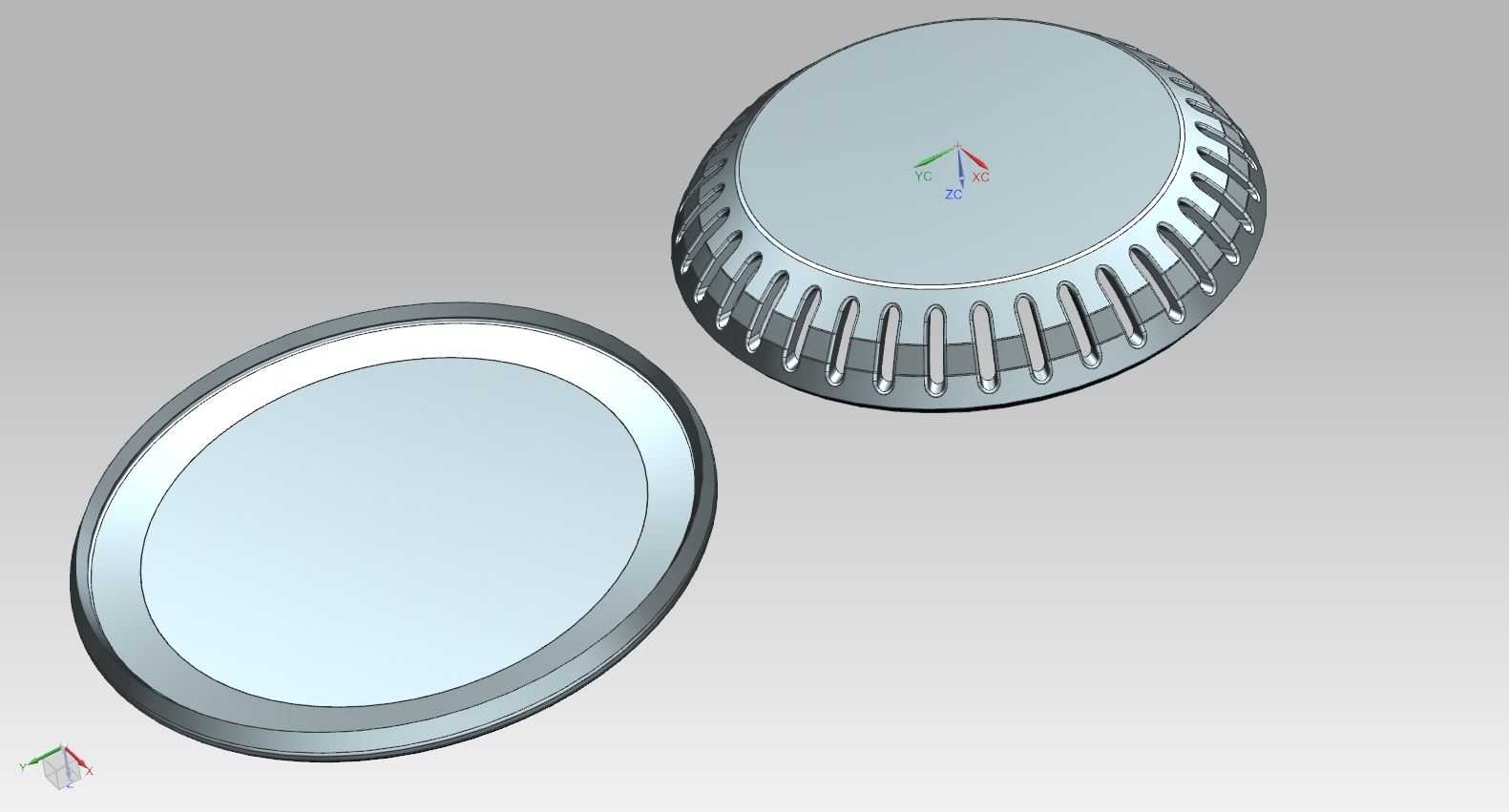

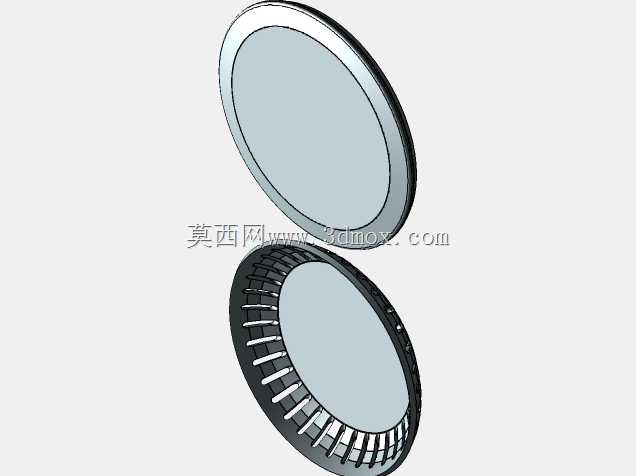

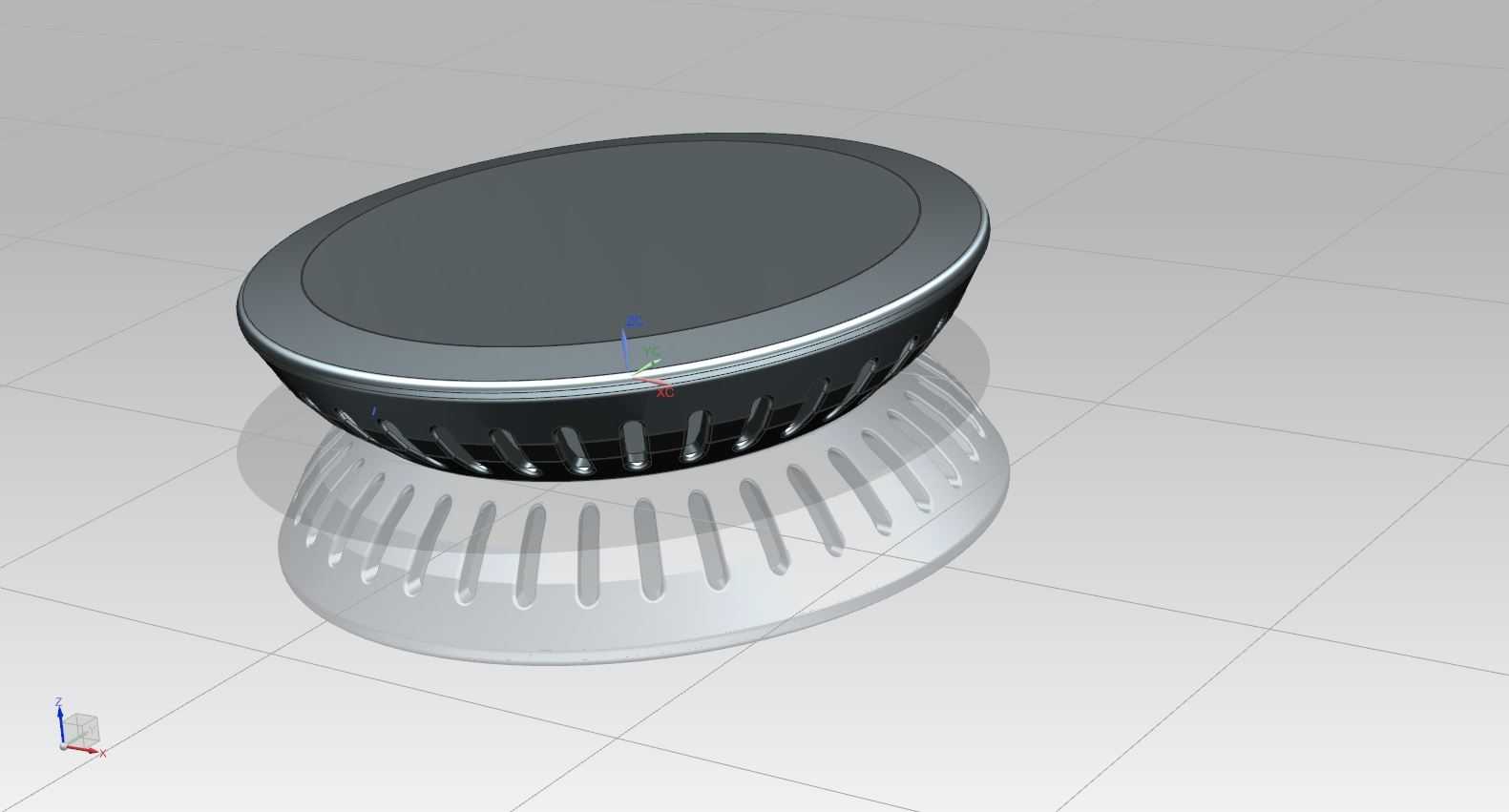

结构设计上采用上下分体式圆形壳体方案，上壳为平整的接触面，边缘做了小弧度圆角过渡，避免日常拿取时刮蹭数码设备外壳，接触面的平面度控制在合理公差范围内，保证充电线圈与设备接收端的贴合距离稳定，减少充电效率的不必要损耗。下壳内侧设计了均匀排布的格栅式散热筋条，一方面是在3D打印制作时减少实体填充用料，缩短打印时长、降低材料消耗，另一方面筋条之间的空隙可以形成自然对流风道，在充电过程中为内部的线圈、电路板提供散热通道，避免长时间充电时热量堆积导致的充电功率下降、元件老化加速问题。

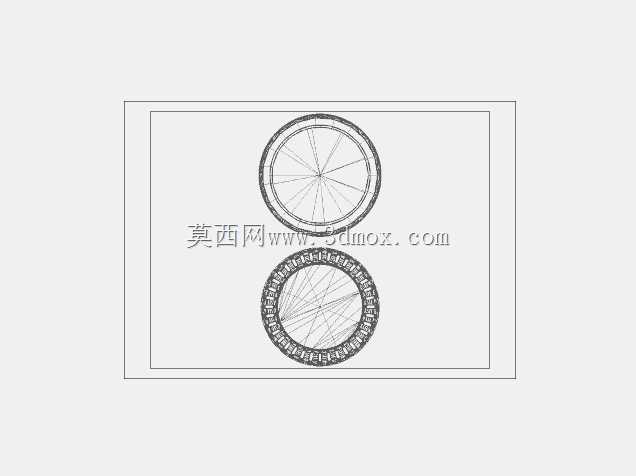

从安装边界来看，整体为薄型圆盘形态，整体厚度控制在常规桌面无线充的主流尺寸区间，直径适配主流手机的无线接收线圈位置，放置在桌面时不会占用过多空间，底部预留了足够的腔体空间，可以容纳标准规格的无线充电发射线圈、整流电路板以及配重块，配重块的安装位做了限位结构，避免日常挪动设备时内部组件移位。上下壳的配合位置设计了简易的卡扣结构，3D打印完成后无需额外螺丝紧固件即可完成扣合组装，降低DIY制作的装配门槛，同时也预留了涂胶槽位，需要长期固定使用时可以打胶强化连接强度。

设计过程中充分考虑了FDM3D打印的工艺特性，所有结构均做了最小壁厚校验，避免打印时出现薄壁坍塌问题，所有加强筋的厚度都控制在打印喷嘴直径的整数倍区间，减少打印时的拉丝、缺料问题，壳体外侧没有设计复杂的外凸曲面或精细纹理，降低打印支撑的使用量，打印完成后仅需简单去除少量支撑、打磨边缘即可获得合格的壳体零件。格栅结构的间隙尺寸也做了优化，既保证通风散热的效果，又不会因为间隙过大导致内部电路板、线圈外露，兼顾了使用安全性和外观完整性。
