圆形桌面式Qi无线充电座结构设计

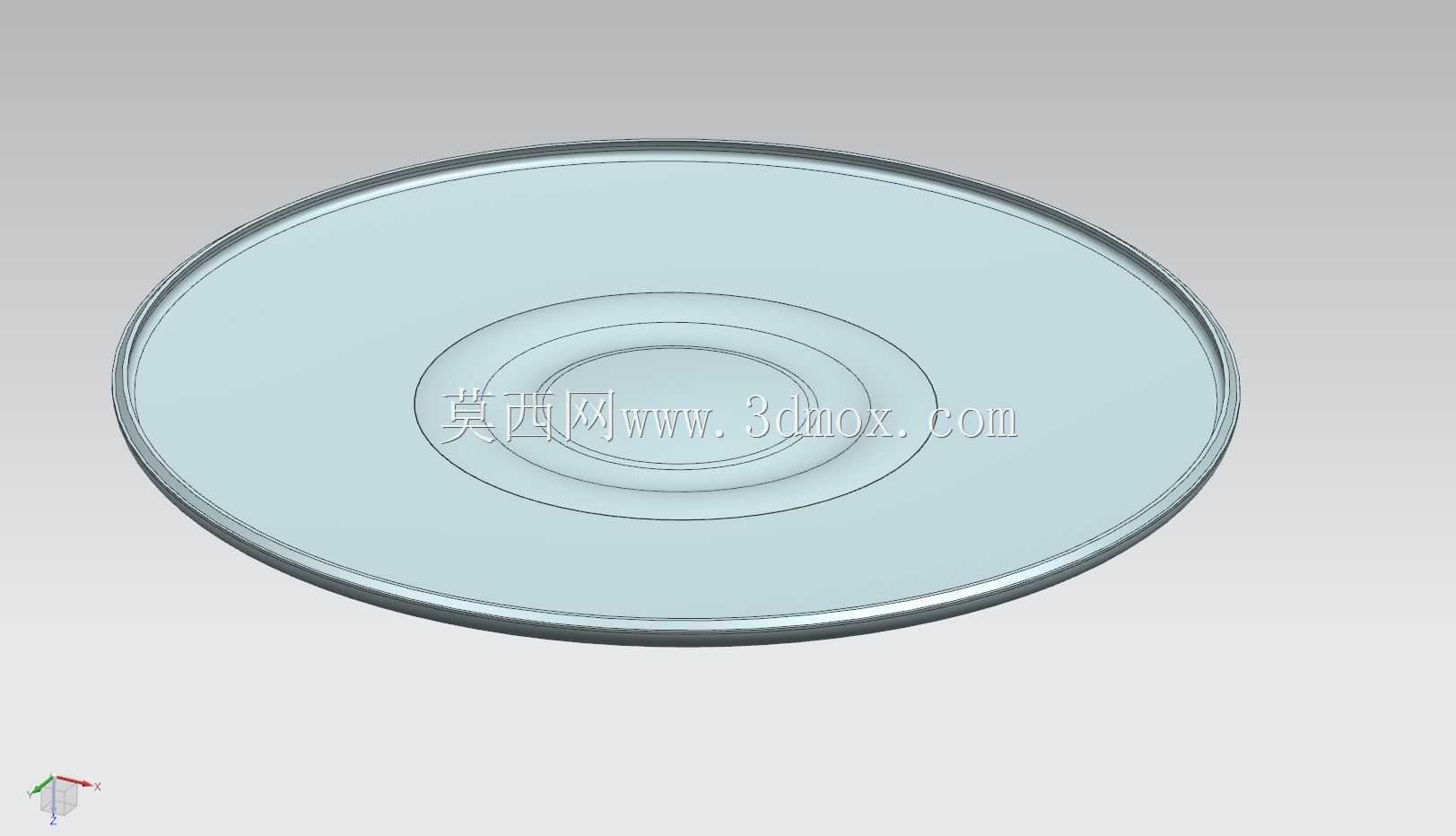

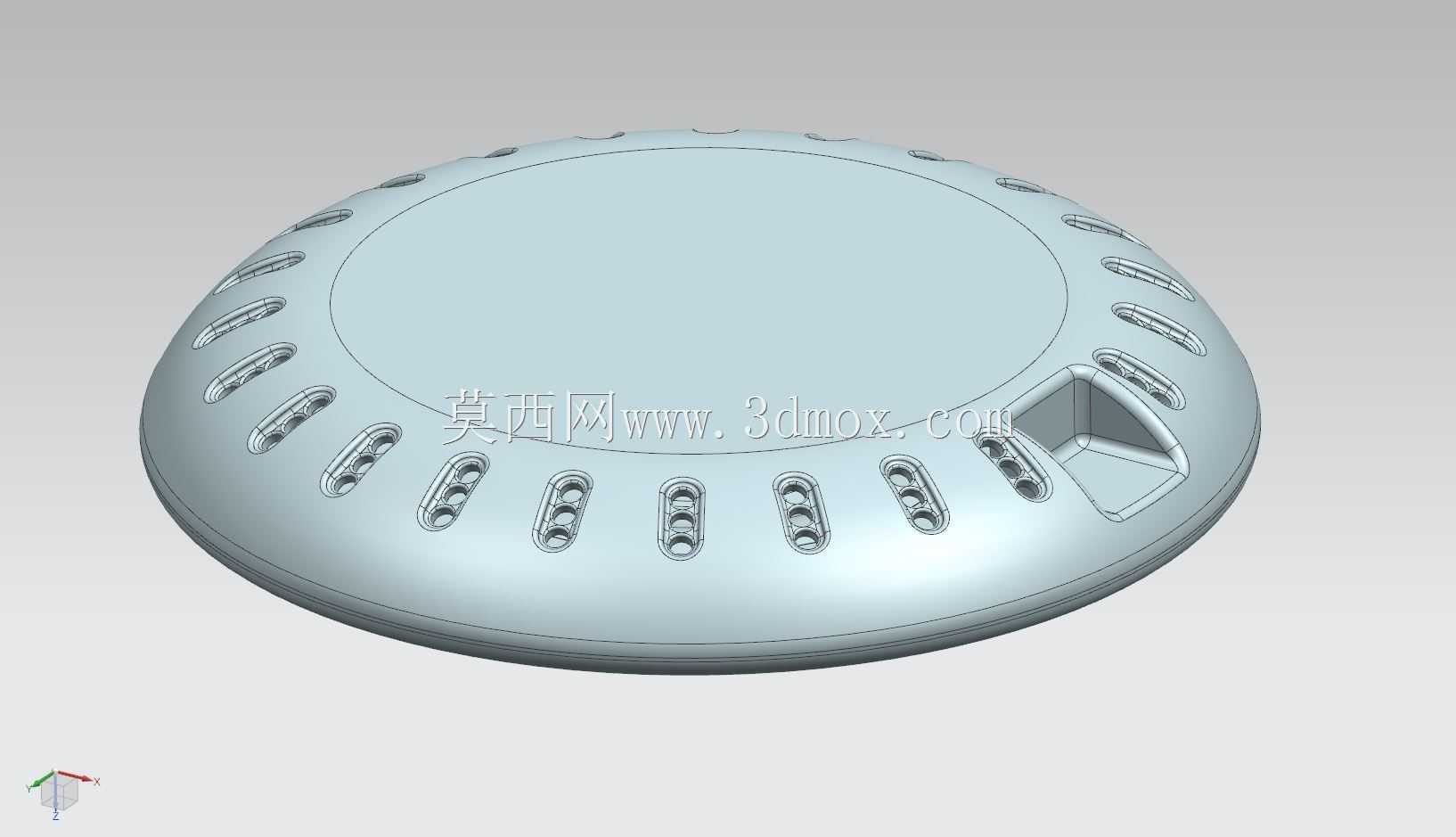

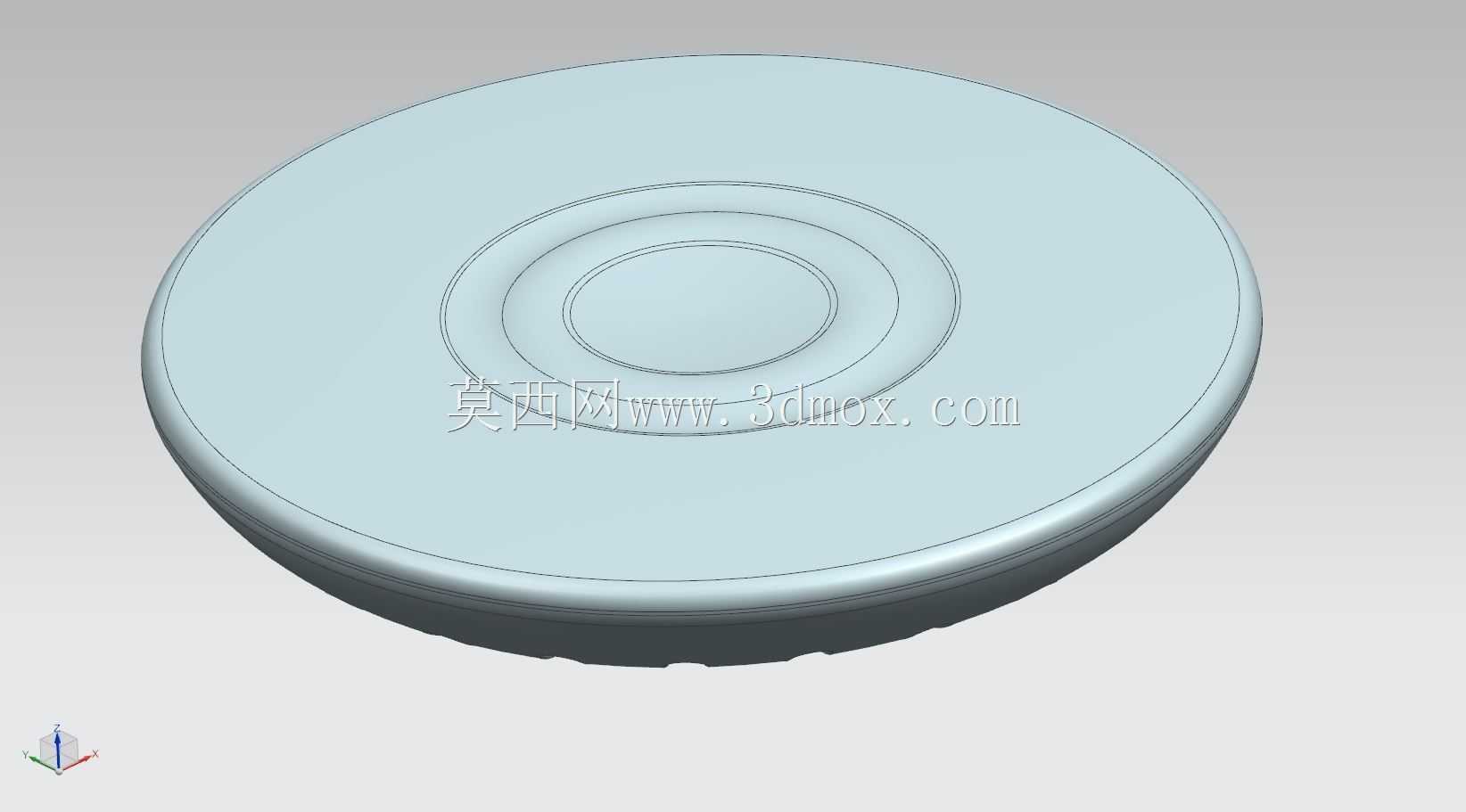

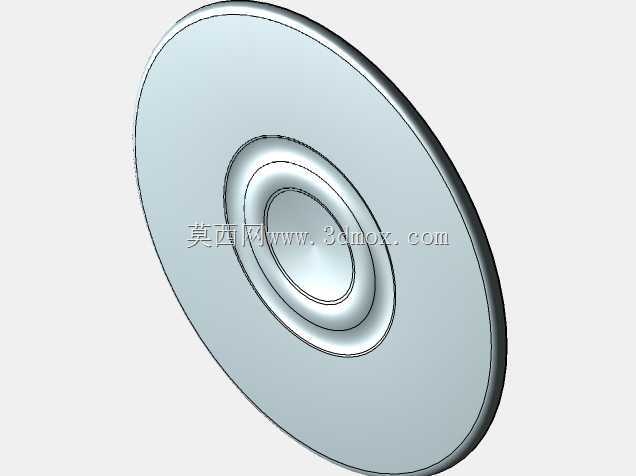

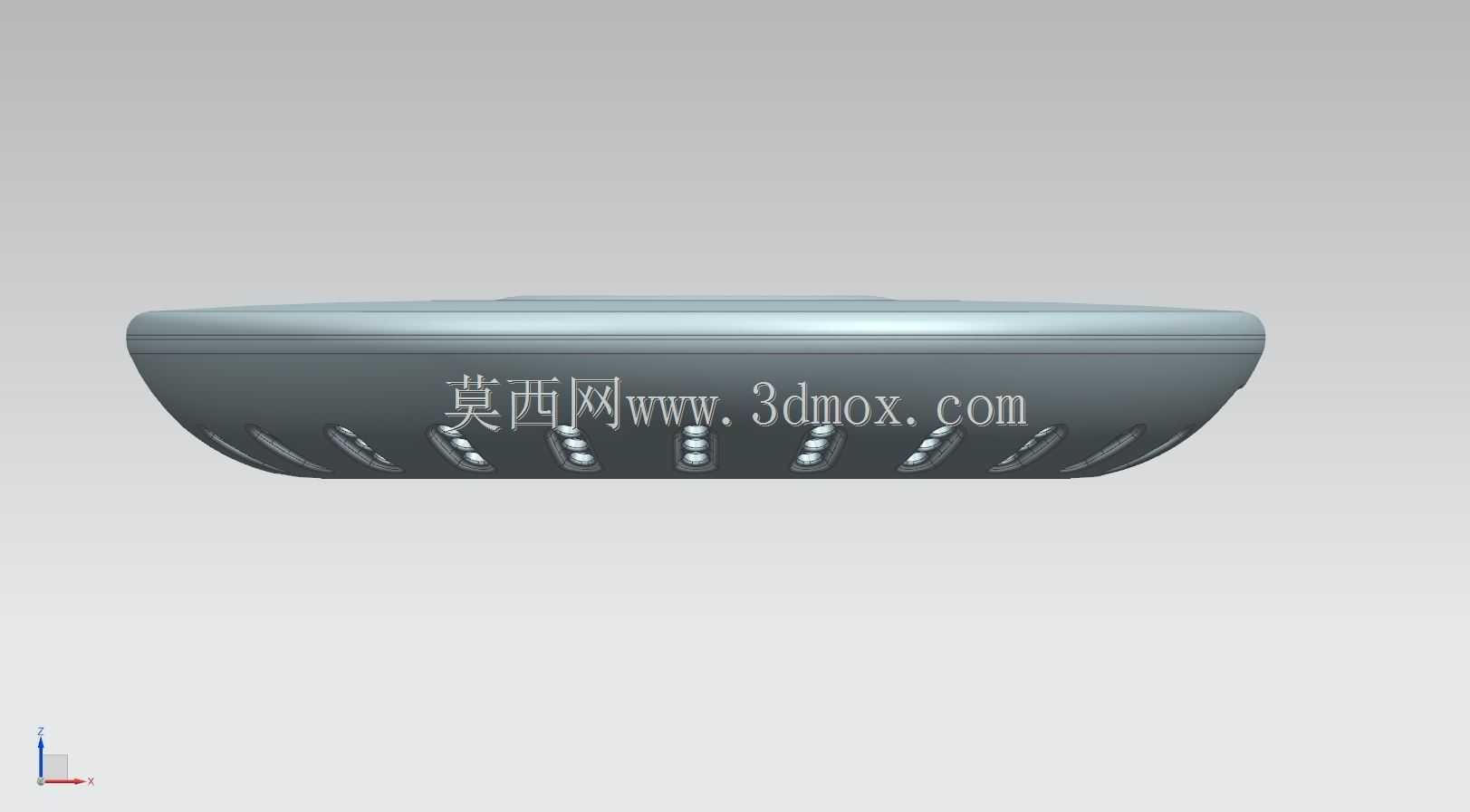

　　日常桌面办公、居家床头场景里，线材缠绕一直是影响使用整洁度的痛点，这款圆形无线充电座的设计，正是瞄准零散线材收纳、随手取放充电的实际需求，适配支持Qi标准的数码设备，用户无需反复插拔充电接口，将设备放置在充电座表面即可完成电能传输，大幅降低接口磨损概率，也能让桌面区域保持规整。从结构设计逻辑来看，整体采用同心圆分层造型，最外层为平缓过渡的圆角薄圆盘形态，没有尖锐棱角，既避免日常使用中磕碰划伤，也能让放置在上方的设备获得更稳定的支撑面，中心区域的环形内凹结构，是参考主流支持无线充电的手机、小型数码配件的线圈位置做的对位标识，用户放置设备时可以快速对准充电线圈区域，减少对位偏差导致的充电效率下降问题。尺寸方面，整体直径控制在96.

　　5mm，厚度仅15.5mm，属于薄型化设计范畴，这个尺寸边界既可以容纳标准Qi充电线圈、电路板与配重结构，也不会占用过多桌面空间，放置在办公桌边角、床头置物架、车载平整台面时都不会显得突兀，底部预留的防滑结构安装位，可以粘贴硅胶防滑垫，避免设备放置时充电座出现滑动移位。设计过程中充分考虑了3D打印制作的可行性，所有壳体结构的壁厚都做了均匀化处理，没有出现壁厚突变的区域，避免打印过程中出现翘曲、填充不均的问题，壳体的拼接结构采用卡扣式设计，不需要额外使用螺丝固定，既简化了组装流程，也让整体外观更简洁一体化。从功能适配角度，这款充电座的线圈安装位预留了足够的散热间隙，日常充电过程中线圈与电路板产生的热量可以通过壳体的间隙缓慢散出，

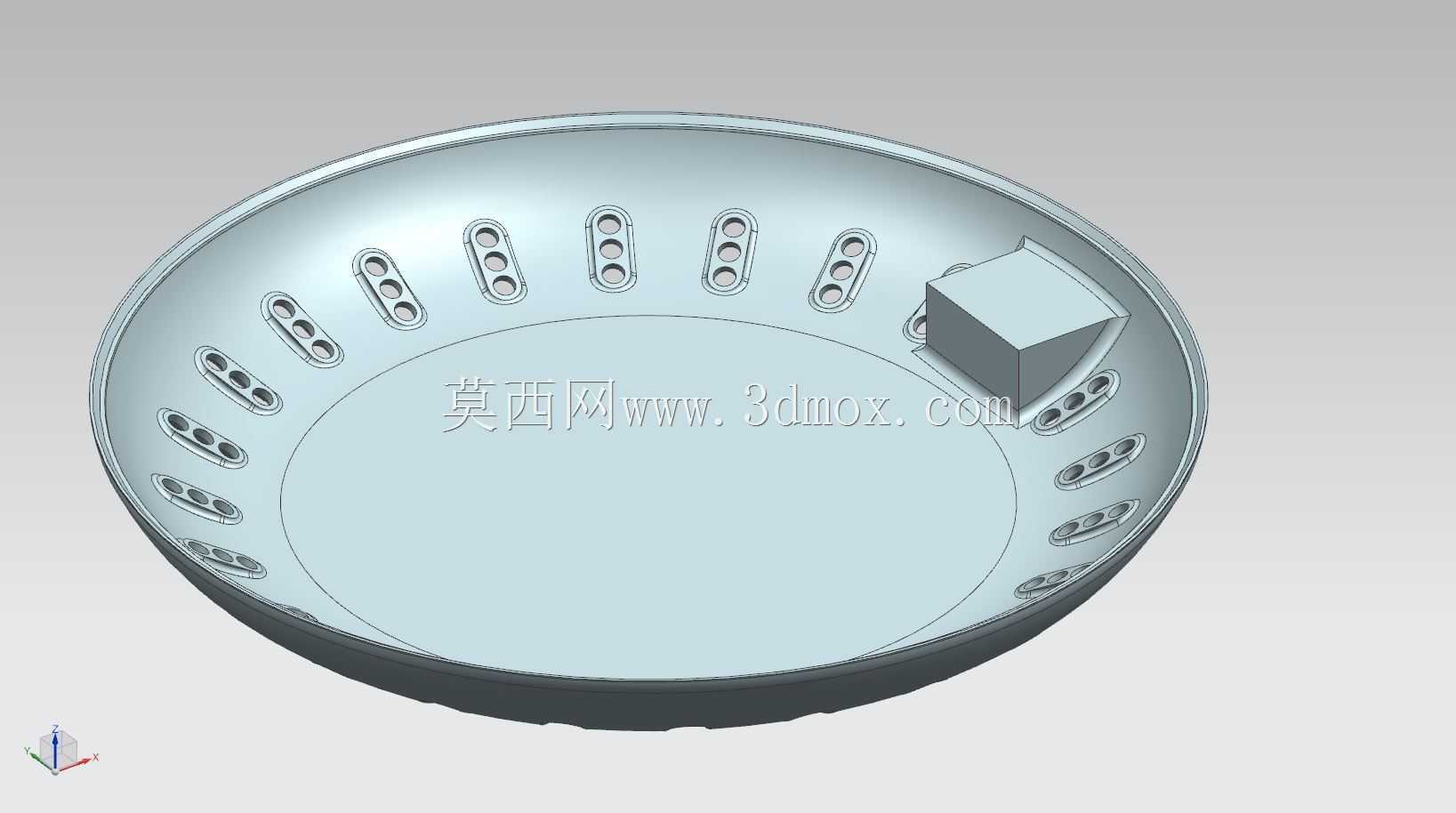

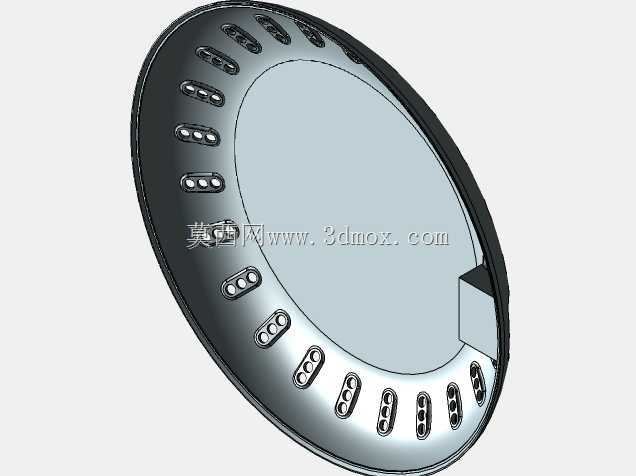

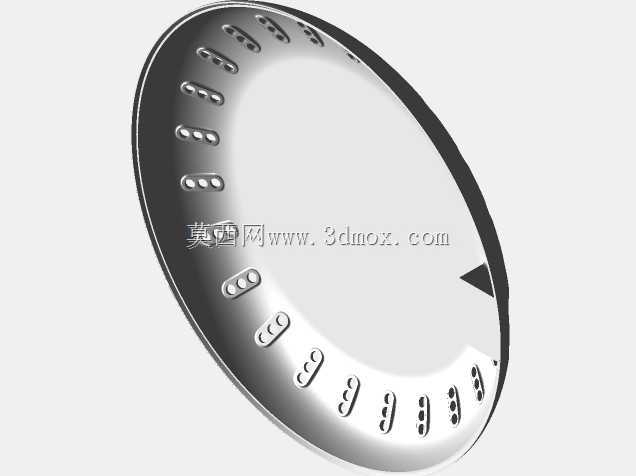

　　避免热量堆积导致充电功率下降，表面的平整承托面可以适配不同厚度的带壳手机，只要保护壳厚度在常规范围内，都可以正常触发充电，不需要额外取下保护壳。同心圆的造型语言也让产品具备更好的通用性，不管是搭配简约风、科技风还是居家风的桌面布置，都不会产生视觉违和感，边缘的大圆角处理，也让日常拿取充电座时的握持手感更舒适，不会硌手。结构设计上没有做多余的凸起或装饰件，最大限度降低了生产制作的复杂度，不管是小批量3D打印打样，还是后续开模做量产，都能有效控制加工成本，内部的腔体空间做了合理分区，分别预留了线圈放置区、电路板固定位、配重块安装槽，组装时可以按照分区依次放入部件，不会出现部件干涉的问题，走线槽的预留也让内部连接线可以规整排布，避免组装时线材被壳体挤压造成破损。
