车载Vape装置挂接固定卡扣结构

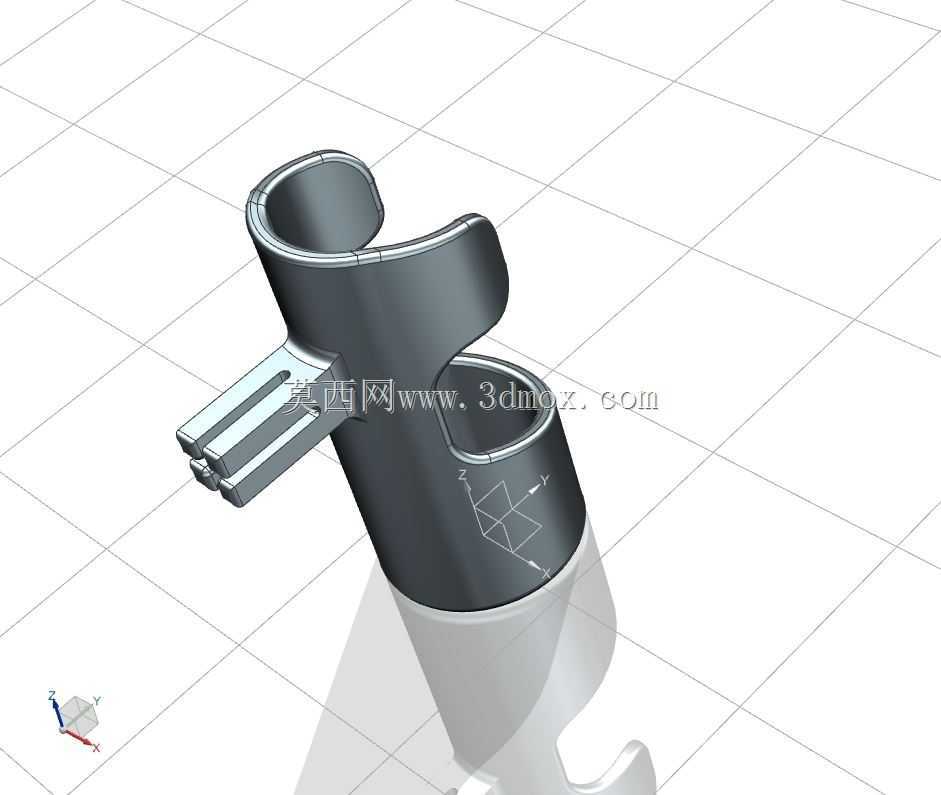

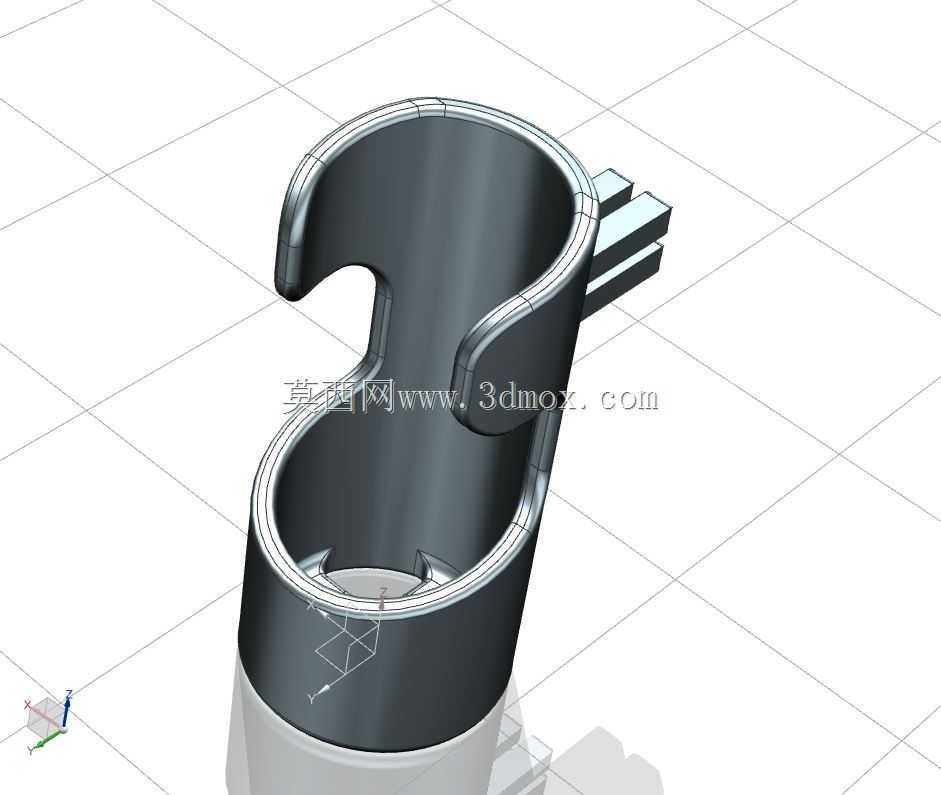

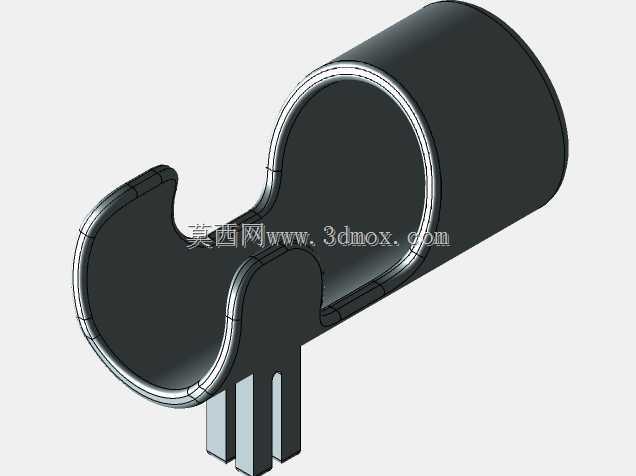

　　该挂接固定结构主要适配车载场景下的电子雾化装置收纳需求，日常使用中，驾乘人员往往需要将这类随身烟具放置在触手可及的位置，避免随意放置在杯架、储物格内出现滚落、倾倒漏液的问题，这类卡扣结构可以直接挂接在车内空调出风口格栅、座椅侧边储物挂杆或者后备箱侧边的网兜挂点上，也可适配户外露营时收纳箱侧边的挂装点位，拓展使用场景。从功能特性来看，结构主体采用半开放C型抱箍腔体，腔体内部做了圆角过渡处理，避免刮擦雾化装置的金属或塑料外壳，抱箍的开口处做了内收的限位翻边，能够在车辆行驶产生颠簸、急加减速的工况下，防止放置在腔体内的装置脱出；侧边延伸出的双插片式挂接结构，插片厚度与常规汽车出风口格栅的间隙匹配，插片根部做了加厚的应力释放圆角，

　　避免反复插拔挂接时出现根部断裂的问题。设计过程中，首先考虑的是常用柱状电子雾化装置的外径适配范围，抱箍腔体的内径做了0.5mm的适配余量，能够兼容市面上多数常规尺寸的柱状雾化设备，腔体深度控制在65mm，既能够保证装置放置后的稳定性，不会因为插入过深导致取放不便，也不会因为插入过浅在颠簸时出现晃动；挂接插片的长度设置为12mm，插入出风口格栅后能够形成足够的卡接深度，同时不会顶到格栅后方的空调导风叶片，影响出风口的角度调节。结构的壁厚统一设置为2mm，采用常规注塑工艺即可生产，材料选用具备一定弹性的ABS或者POM材质，既能够保证抱箍部位有足够的夹持力，也能让挂接插片具备一定的形变能力，适配不同厚度的格栅挂点。

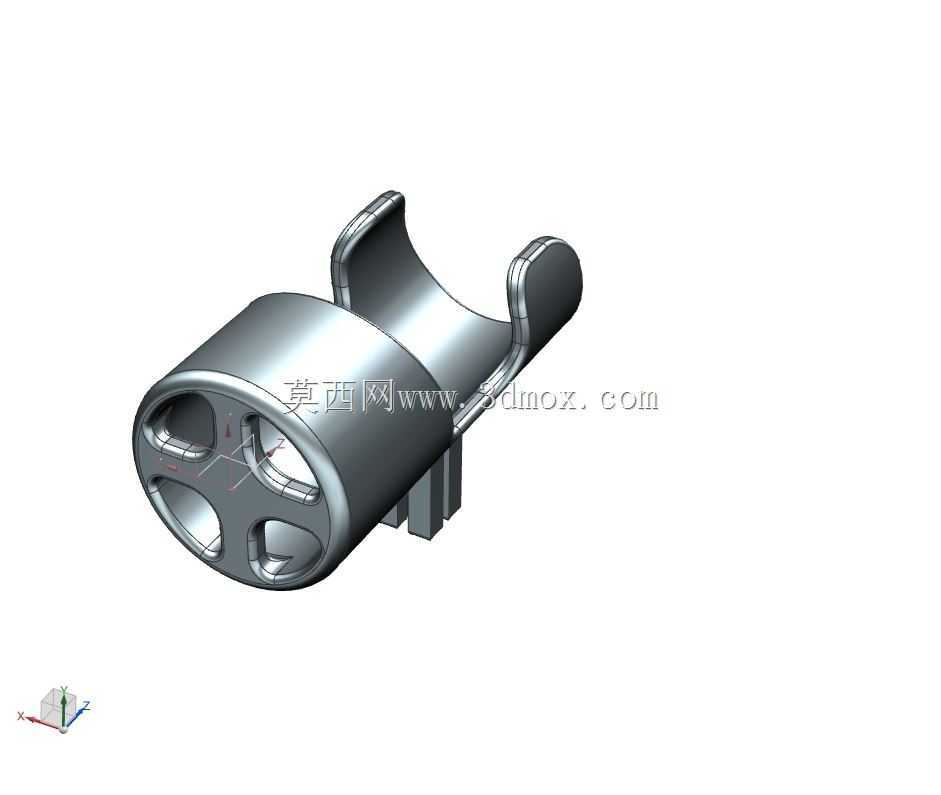

　　腔体底部预留了微小的漏液导流槽，当雾化装置出现少量冷凝液渗漏时，液体可以顺着导流槽流到结构下方配套的承水小腔体内，不会直接滴落到车内内饰表面造成污渍，承水腔体可以单独拆卸清理，日常维护十分方便。在安装边界的考量上，整个结构挂装完成后，突出安装基面的尺寸控制在40mm以内，不会过多占用车内的横向空间，避免影响驾乘人员的肢体活动，挂接点的受力位置做了局部加厚，能够承受最大500g的垂直载荷，完全满足常规雾化装置加上少量备用配件的承重需求。结构的边缘全部做了R1以上的圆角处理，没有尖锐的棱角，在车内使用时不会因为紧急制动等情况对人员造成磕碰伤害。挂接结构的插片表面做了细微的防滑筋条，插入格栅后能够增加与格栅叶片之间的摩擦力，

　　防止车辆长期颠簸后卡扣出现松脱滑落的问题。抱箍腔体的开口方向可以根据安装位置做角度调整，挂接在空调出风口时开口斜向上45度，方便驾乘人员单手取放装置，挂接在储物箱侧边时开口水平朝向，避免装置在重力作用下自行滑出。整个结构没有多余的复杂特征，建模过程中所有的特征都做了拔模处理，拔模角度设置为1.5度，满足注塑生产的脱模要求，没有倒扣结构需要额外设计滑块抽芯，能够有效降低生产制造成本，适合批量量产。在实际装车测试的工况模拟中，针对车辆行驶过程中的振动频率，结构的固有频率避开了车辆怠速和正常行驶时的振动区间，不会出现共振异响的问题，长期使用也不会因为疲劳振动出现结构开裂的情况。
