三电芯双USB接口移动电源结构设计

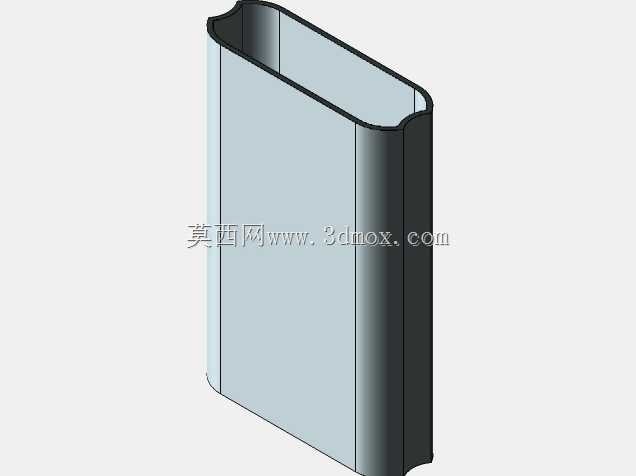

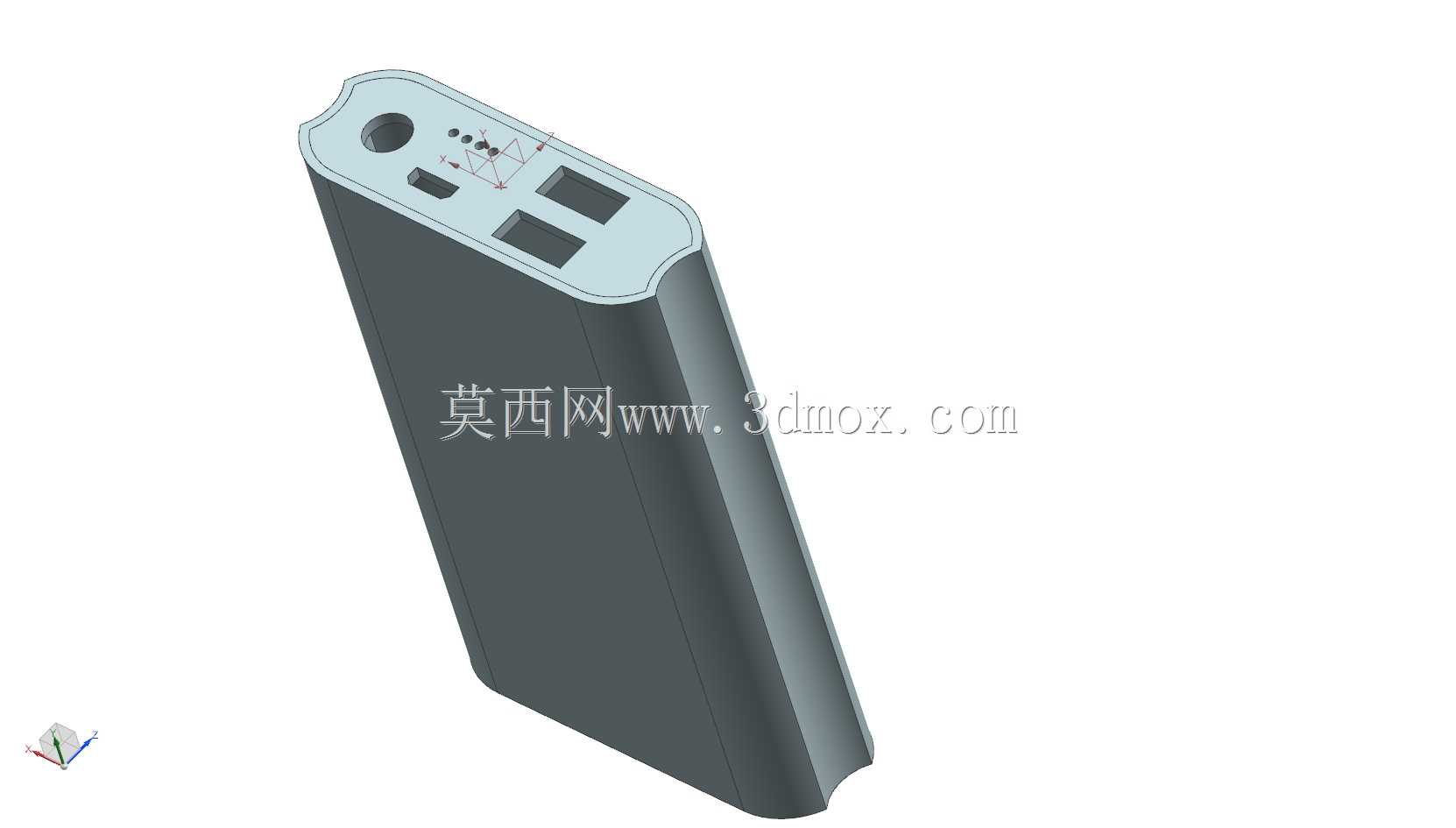

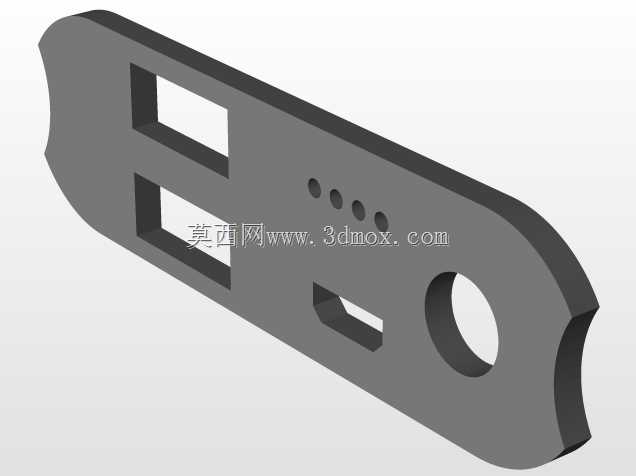

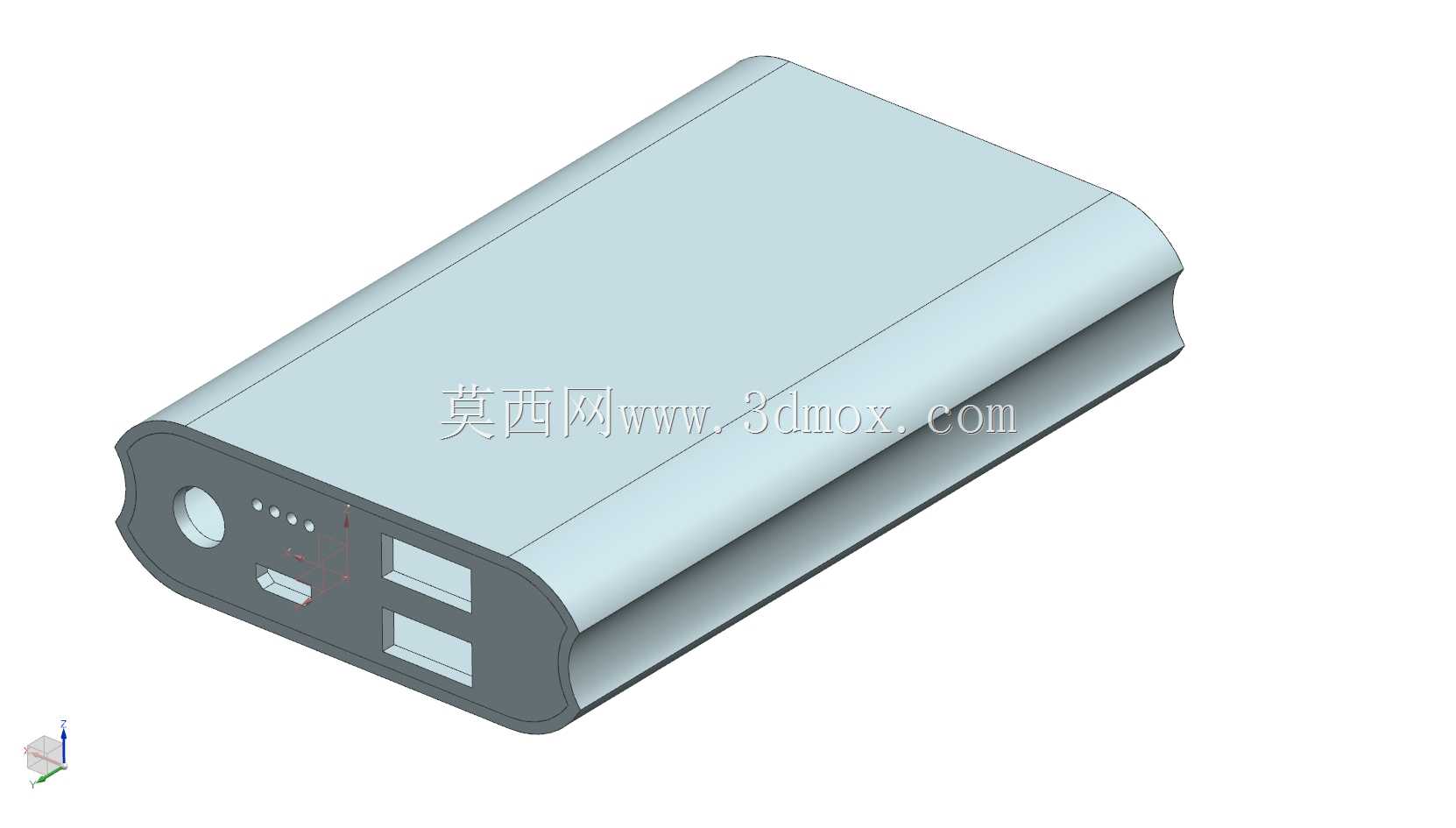

日常外勤作业、户外勘测、消费电子随身供电场景中，基于18650圆柱电芯搭建的便携移动电源始终是应用占比极高的随身储能方案，这款采用三颗18650电芯排布、搭载双USB输出接口的电源结构，完全围绕随身便携供电的实际使用需求完成结构设计。从结构排布逻辑来看，三颗18650电芯采用并列平铺的排布方式，最大化利用壳体内部空间，电芯与壳体侧壁预留0.8mm的绝缘间隙，避免电芯外皮磨损引发的短路风险，电芯组与端部的PCB控制板之间设置1.2mm的绝缘挡片，挡片上预留走线槽位，方便电芯镍片与控制板的焊接走线，同时避免焊盘凸起挤压电芯端面。端部接口区域做了下沉式结构设计，两个USB输出接口沿竖直方向并列排布，接口端面比壳体外表面内凹0.5mm，既可以避免日常携带过程中接口被外力磕碰变形，也能让USB插头插入后与壳体贴合更紧密，减少晃动松脱的概率；接口旁预留了Micro输入接口的安装位，同时设置了四颗电量指示灯的导光柱安装槽，导光柱采用半透明PC材质，与壳体上盖做卡扣式固定，不需要额外打胶固定，装配效率更高。壳体整体采用圆角弧面过渡设计，侧边的大R角完全贴合手掌握持的弧度，日常单手握持携带时不会有硌手的触感，壳体壁厚控制在1.2mm，上下盖采用卡扣加超声波焊接的固定方式，接缝处预留0.1mm的焊接溢胶槽，焊接完成后外表面无明显溢胶痕迹，整体外观一致性更好。从安装边界来看，整体外形尺寸控制在常规口袋可容纳的范围，长度方向刚好覆盖三颗18650电芯加端部控制板的总长度，宽度方向匹配三颗电芯并列排布的总宽度，厚度方向刚好容纳单颗18650电芯的直径加上上下壳体壁厚，没有多余的冗余空间，在保证结构强度的前提下尽可能压缩整体体积。内部电芯固定位设置了十字形的加强筋，筋位高度2mm，刚好卡住每颗电芯的圆柱侧面，避免设备跌落时电芯在壳体内窜动拉扯引线，控制板安装位设置了两个定位柱，装配时控制板可以直接卡在定位柱上，不需要额外打螺丝固定，减少装配工序的同时也避免螺丝刺穿电芯的风险。双USB接口的输出回路在PCB上做了分路隔离设计，两个接口可以同时为两台设备供电，不会出现输出功率互相干扰的情况，接口旁的ESD防护器件预留了足够的爬电距离，满足安规设计要求。壳体表面做细晒纹处理，日常使用时不容易残留指纹和划痕，端部的接口边缘做了0.3mm的倒角处理，插头插拔时不会刮伤线材外皮。
