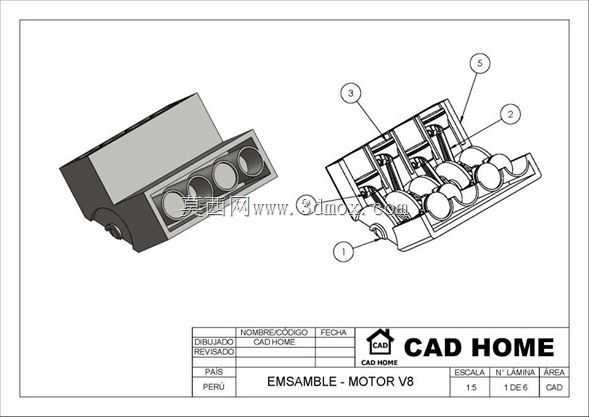

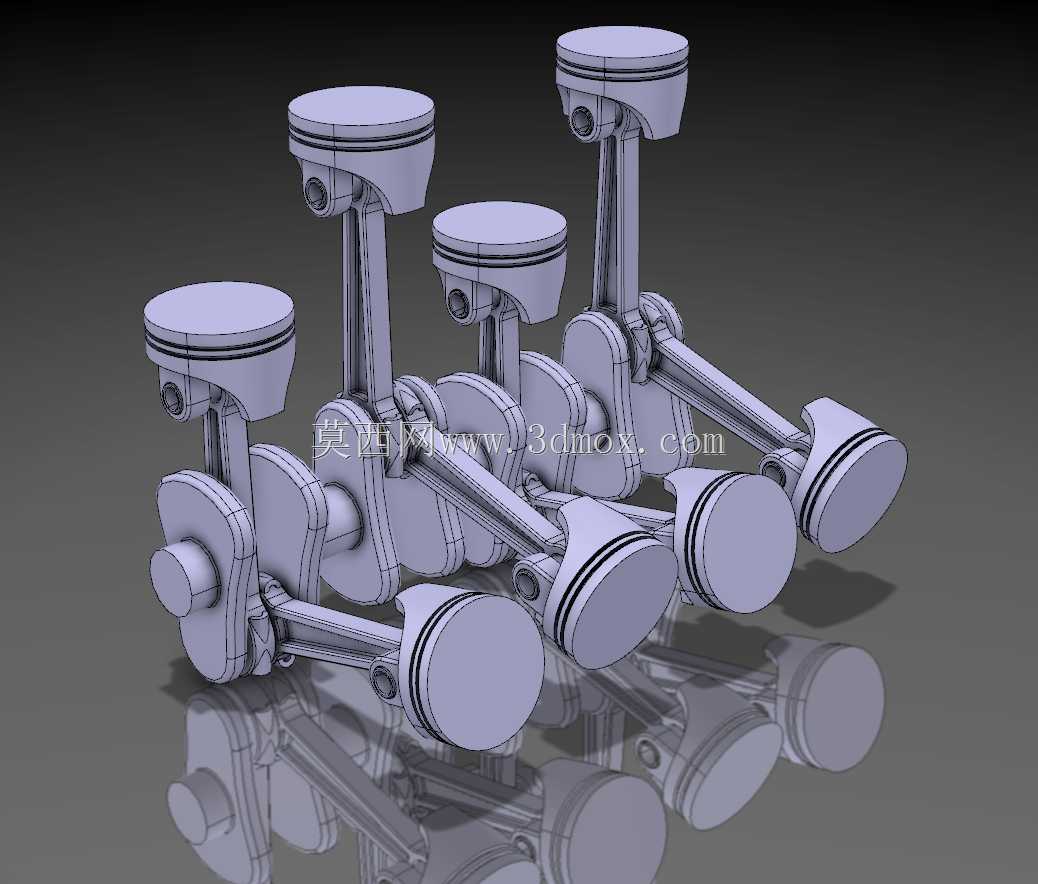

V型八缸内燃机曲柄活塞组结构展示

项目分类:3D模型 发布时间:2021-09-02 ID:261199
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示
  • V型八缸内燃机曲柄活塞组结构展示

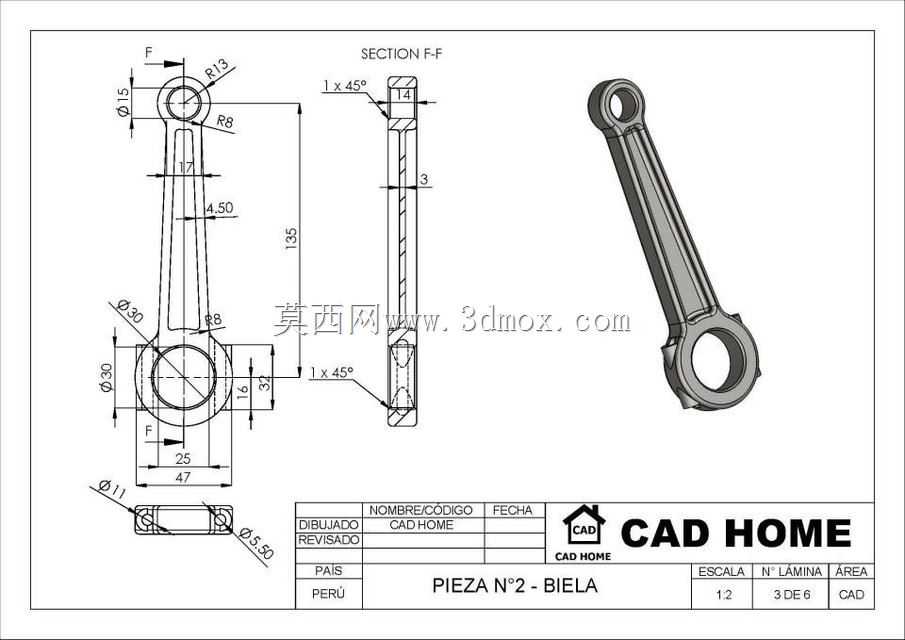

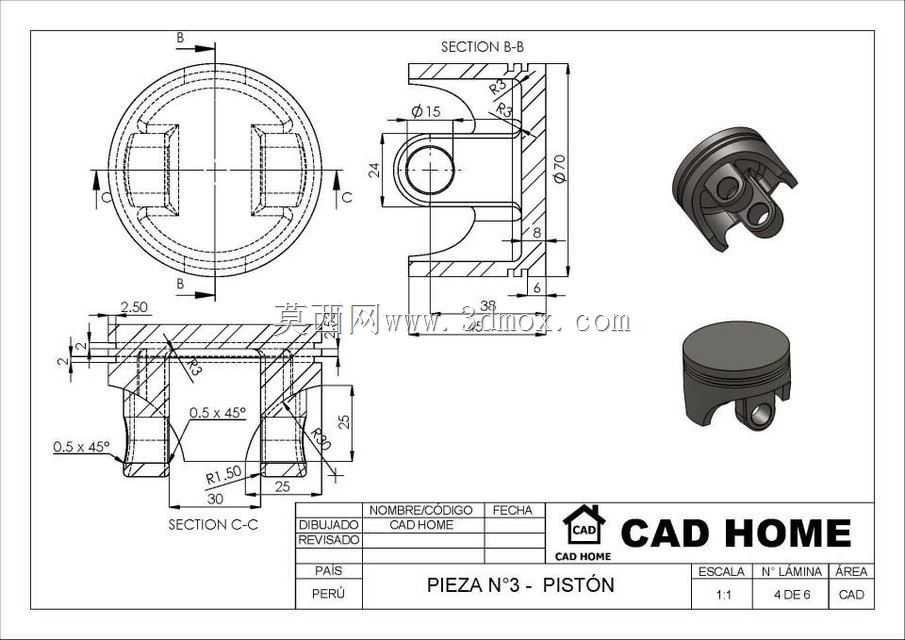

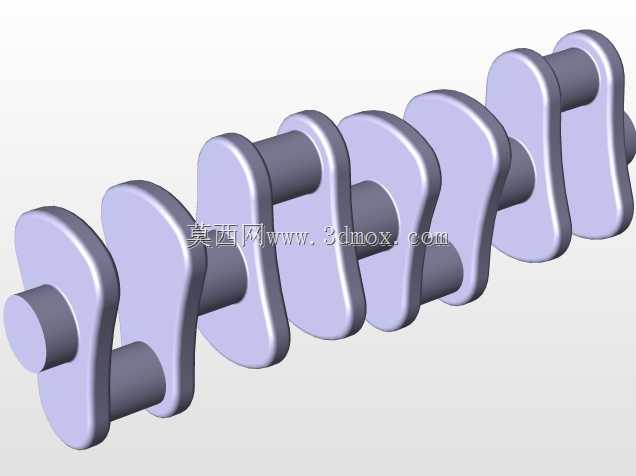

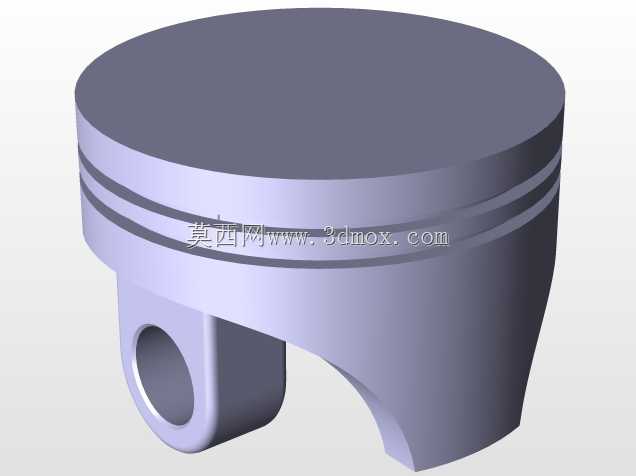

这套八缸动力单元的曲柄活塞结构,在大排量乘用车辆、高性能工程机械动力配套领域应用广泛,相比直列布局的同缸数机型,V型排布的结构能大幅压缩动力单元的轴向安装尺寸,给整车舱内的散热系统、进排气总成、附属电控部件留出更充裕的布置空间,同时两侧缸体对称的做功顺序能抵消大部分往复惯性力,让整机运行时的振动幅度控制在更低区间,减少动力输出端的额外冲击载荷。从结构设计逻辑来看,这套模型完整还原了曲柄销错角布置、活塞销偏置、连杆大头剖分式连接的核心细节,每一组活塞的环槽位置、连杆杆身的工字型截面、曲柄臂的配重块轮廓都做了等比例还原,能直观看到不同缸位活塞在曲轴旋转周期内的位置差,理解点火顺序与曲柄相位角的匹配关系。实际工程应用中,这类八缸动力单元的活塞行程、缸径参数会根据目标输出功率做匹配调整,安装边界需要预留曲轴前端轮系、后端飞轮壳的连接空间,油底壳的轮廓要避让底盘副车架的安装点位,活塞顶部的燃烧室形状还要和缸盖的气门布局、喷油角度做适配,避免出现干涉问题。建模过程中需要重点关注曲柄连杆的运动干涉校验,尤其是连杆摆动到最大角度时,杆身和缸套下沿、曲柄臂之间的安全间隙,活塞在上止点位置时和气门的避让距离,这些细节直接决定了后续结构优化的可行性。另外这套结构的配重平衡设计也很关键,每块曲柄臂上的配重块轮廓都是根据活塞连杆组的往复质量计算得出,用来抵消高速运转时的离心惯性力,降低主轴颈的载荷波动,延长整机的大修周期。对于刚接触动力结构设计的从业者来说,这类完整的曲柄活塞组模型能帮着快速建立空间运动逻辑,不用再靠二维图纸脑补各部件的相对位置,在做新机型方案论证时,也可以参考这类成熟结构的布置比例,调整缸心距、曲柄半径、连杆长度的参数匹配,快速搭建初始方案框架,减少前期方案迭代的时间成本。
