星型六缸径向活塞动力结构设计

　　这套径向布置的活塞动力结构，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸环形排布的紧凑结构，在相同排量下能大幅缩短动力单元的轴向尺寸，早期螺旋桨飞机受机头迎风面积限制，这类结构可以在有限的径向空间内容纳更多气缸，同时省去复杂的多曲轴平衡机构，整机自重比同功率直列多缸结构低近三成。除航空领域外，小型固定式发电机组、农用机械动力单元、部分特种作业的小型船舶动力也会采用这类结构，其较短的动力传输路径能减少传动损耗，多缸交替做功的特性让曲轴运转更平稳，输出扭矩的波动幅度远小于同缸数直列机型。

　　从结构功能来看，六个活塞沿曲轴中心呈放射状均匀分布，每根连杆直接与中心曲柄销连接，做功冲程中活塞的往复直线运动通过连杆转化为曲轴的旋转运动，相邻气缸的做功间隔角均匀，曲轴每旋转一周可完成多次做功循环，低速工况下的扭矩输出表现优异。环形排布的气缸让散热气流可以均匀掠过每一处缸体外壁，即便在没有复杂液冷管路的场景下，依靠风冷也能维持稳定的工作温度，这一特性让它在野外作业、缺乏维护条件的使用场景中具备更高的可靠性。

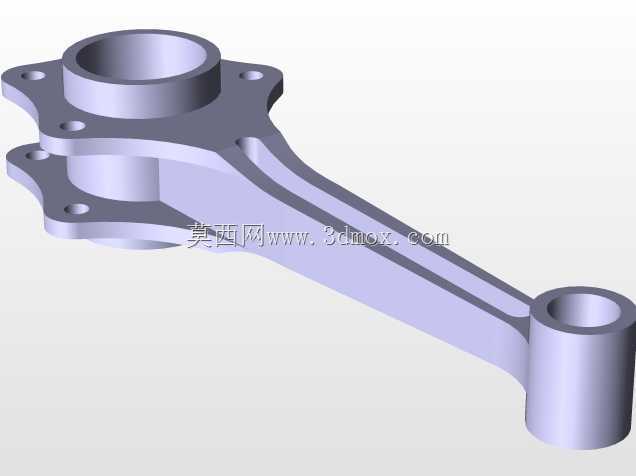

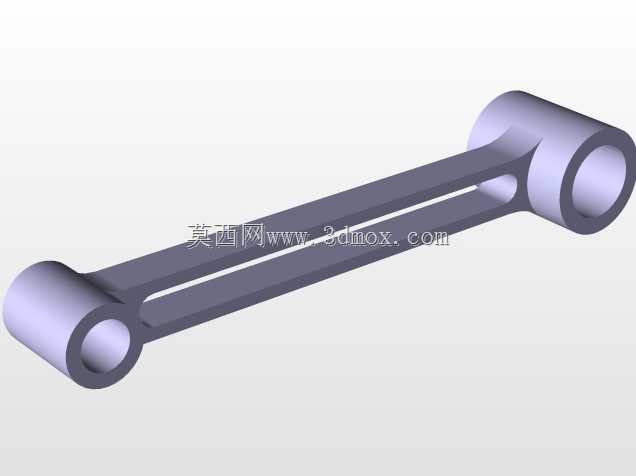

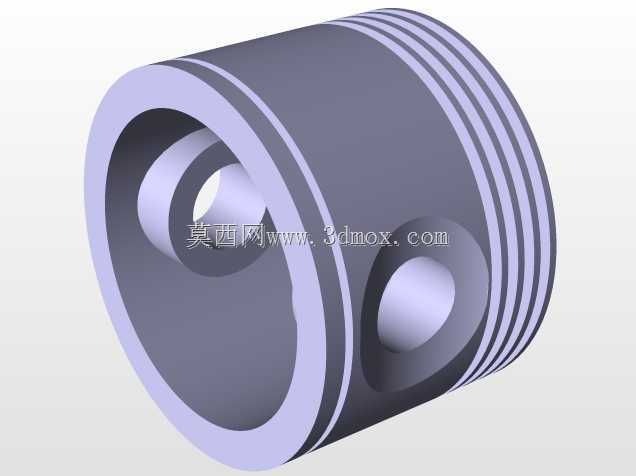

　　设计过程中首先要确定中心曲柄的回转半径，这一参数直接决定活塞的行程长度，结合预设的缸径参数即可确定单缸排量，六缸总排量匹配目标功率需求后，再逐一核算每根连杆的长度与摆角范围，要避免活塞运动到上止点时连杆与缸筒内壁发生干涉，同时保证连杆大端与曲柄销的配合间隙满足润滑要求。活塞的裙部型线需要结合侧推力方向做针对性修正，因为径向排布的气缸轴线全部交汇于曲轴中心，活塞在往复运动中受到的侧推力方向始终沿径向向外，裙部的承压面设计可以比直列机型更简洁，无需兼顾双向侧推的磨损问题。

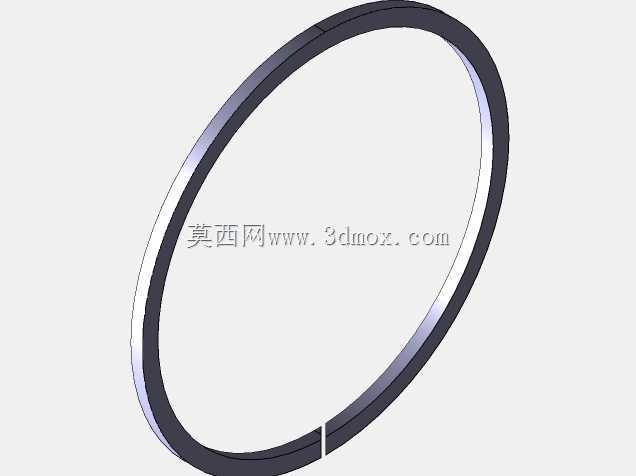

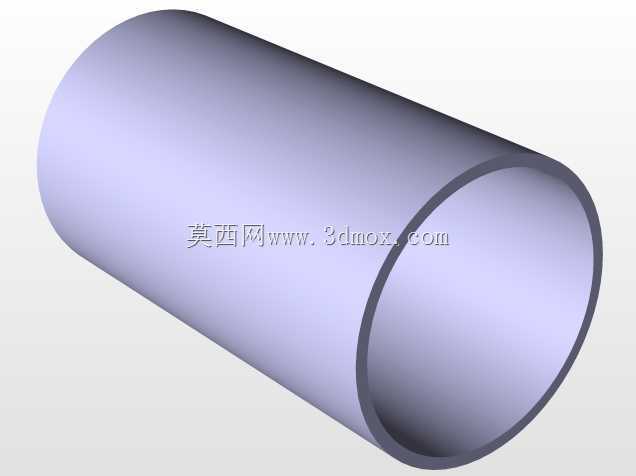

　　安装边界方面，整套动力单元的最大外轮廓由六个活塞处于外止点时的缸体端面决定，中心曲轴的输出端可以直接连接负载或传动机构，轴向安装尺寸仅需覆盖缸体长度、曲轴箱厚度与输出端连接长度，不需要预留额外的多缸排布轴向空间。缸体与中心曲轴箱的连接面采用环形均布的紧固点位，每个缸体的安装定位止口与曲轴箱的同轴度公差需要控制在0.02mm以内，避免连杆运动过程中出现附加弯矩。进气与排气接口可以沿缸体径向外侧布置，管路排布不会出现直列机型常见的管路干涉问题，维护时单独拆卸单个缸体即可完成活塞、活塞环的更换，不需要拆解整个动力单元。

　　在结构细节处理上，活塞销的固定方式采用全浮式设计，工作过程中活塞销可以在连杆小端与活塞销座内自由转动，磨损均匀分布在整个销体表面，能大幅延长部件使用寿命。曲轴的平衡重直接集成在曲柄臂上，六个气缸的往复惯性力沿径向对称分布，一阶、二阶惯性力可以实现自平衡，不需要额外加装平衡轴，进一步简化了整机结构。润滑系统采用中心甩油与压力润滑结合的方式，曲轴旋转时带动润滑油甩向各连杆大端轴承，再通过连杆内部的油道将润滑油输送到活塞销位置，满足高速运转时的润滑需求。

　　这类结构在实际选型应用中，需要注意输出端的连接同轴度，因为曲轴的支撑跨度较短，径向载荷如果出现偏载很容易造成曲轴弯曲疲劳，安装时要保证负载输入轴与曲轴的同轴度公差不超过0.05mm。风冷场景下需要保证散热气流沿轴向正面吹过缸体散热片，避免出现背风面缸体散热不足导致的热变形问题。针对不同的燃料适配需求，只需要更换对应的活塞顶部形状与缸盖燃烧室结构，不需要改动整体的径向排布框架，结构拓展性较强。
