齿轮齿条式往复运动传动机构

项目分类:3D模型 发布时间:2021-09-02 ID:261214
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构
  • 齿轮齿条式往复运动传动机构

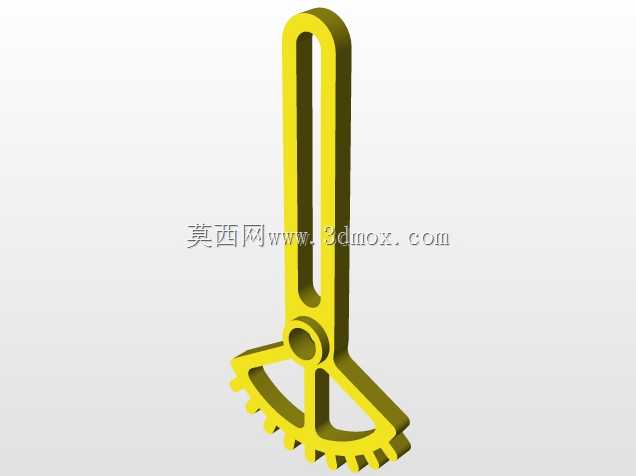

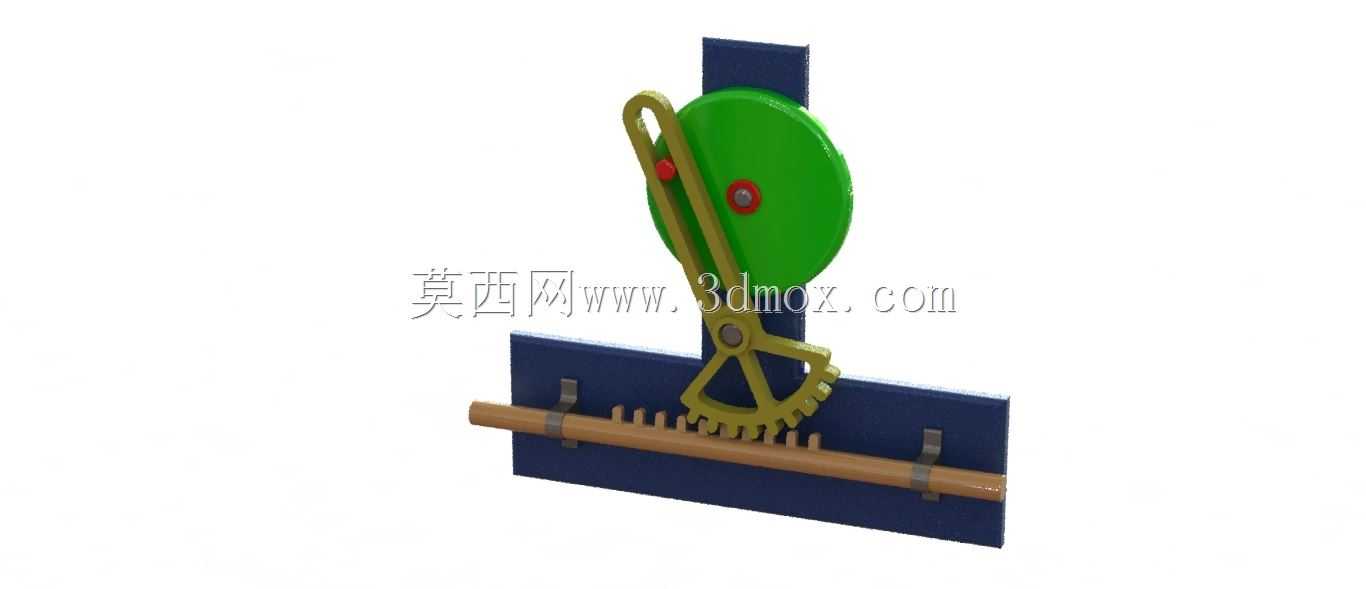

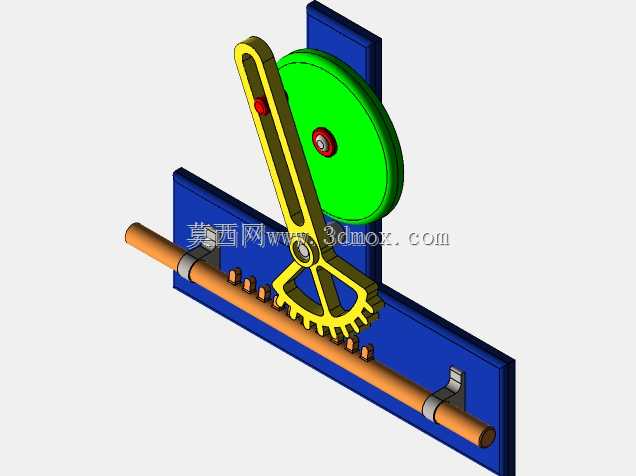

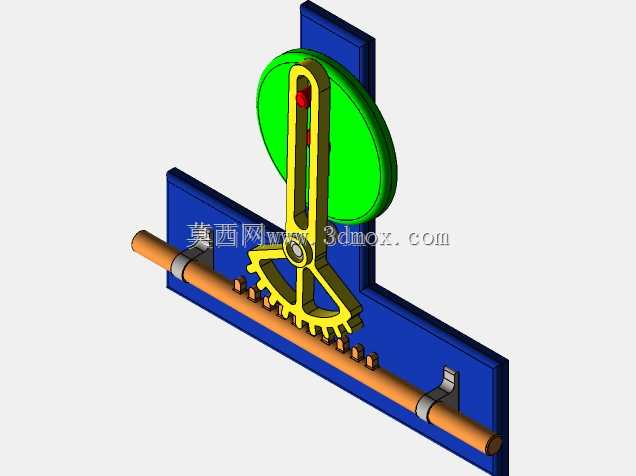

这套往复传动结构核心依托偏心凸轮与扇形齿构件的配合,将输入侧的连续回转运动直接转换为输出齿条的直线往复动作,在重型锯切、型材下料类设备中应用十分广泛,常见于金属加工车间的拼图锯、往复锯床的核心传动单元,也可移植到需要短行程高频往复动作的轻载工装设备中。从结构布局来看,整套机构采用立式安装逻辑,绿色偏心转盘作为动力输入构件,其盘面偏心位置铰接的连杆与扇形齿摆臂形成铰接副,当转盘做整周回转时,会带动摆臂绕中部固定铰点做定角度往复摆动,摆臂下端加工出的扇形齿段直接与下方水平布置的传动齿条啮合,最终将摆臂的往复摆动转换为齿条沿轴向的直线往复运动,齿条两端预留的装夹位可直接安装锯条、推料头或者其他执行末端,无需额外增设运动转换构件。设计过程中需要重点把控几个核心尺寸边界:首先是偏心转盘的偏心距,这个参数直接决定齿条的往复行程,常规锯切应用下偏心距设置在15-25mm区间即可匹配常用的锯切进给需求,过大的偏心距会导致摆臂摆动角度超差,引发齿条啮合脱齿风险;其次是扇形齿的齿形参数,需要与下方齿条的模数、压力角完全匹配,啮合侧隙控制在0.1-0.2mm之间,既保证传动顺畅无卡滞,也避免反向间隙过大导致的末端动作冲击;安装层面,整套机构的固定背板需要保证足够的平面度,转盘铰点、摆臂铰点、齿条导向座三者的位置度公差需要控制在0.05mm以内,齿条通过两个卡箍式导向座固定在背板下方,导向座内孔与齿条外径的配合间隙控制在0.03mm以内,保证齿条往复运动时无径向窜动。实际运行中,这套结构相比传统曲柄滑块机构,传动链更短,构件数量更少,扇形齿与齿条的啮合传动具备更高的载荷承受能力,能够适配重型锯切场景下的切削反力,同时转盘整周回转的输入特性可以直接匹配普通减速电机的输出特性,无需额外增设换向构件,在中小行程的往复动作场景下,相比丝杠传动、气缸传动具备更长的无故障运行周期,日常维护仅需定期在齿面、铰接副位置加注润滑脂即可,无需复杂的调校作业。
