沃曼75PC-WBH型Z安装泥浆泵结构

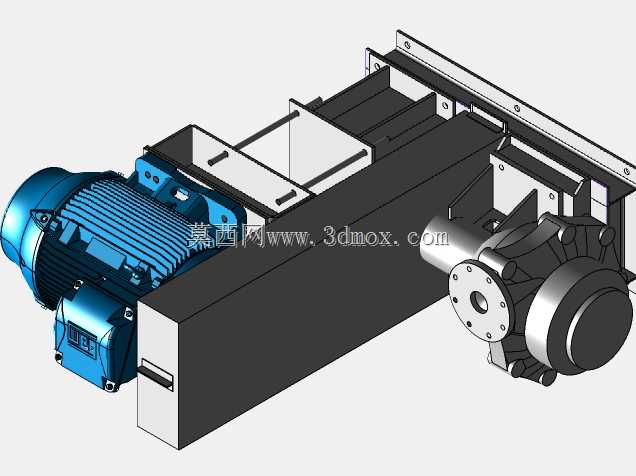

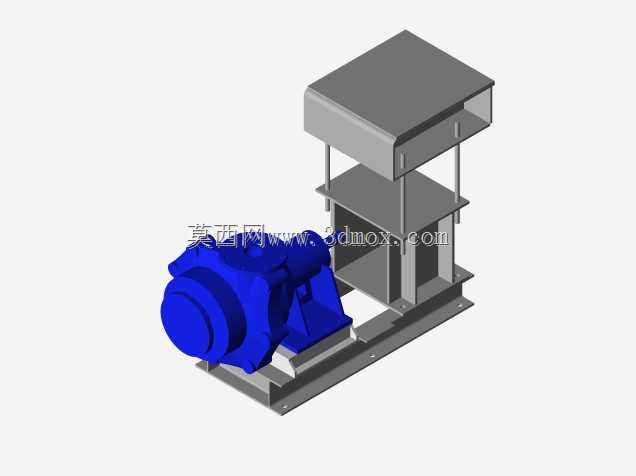

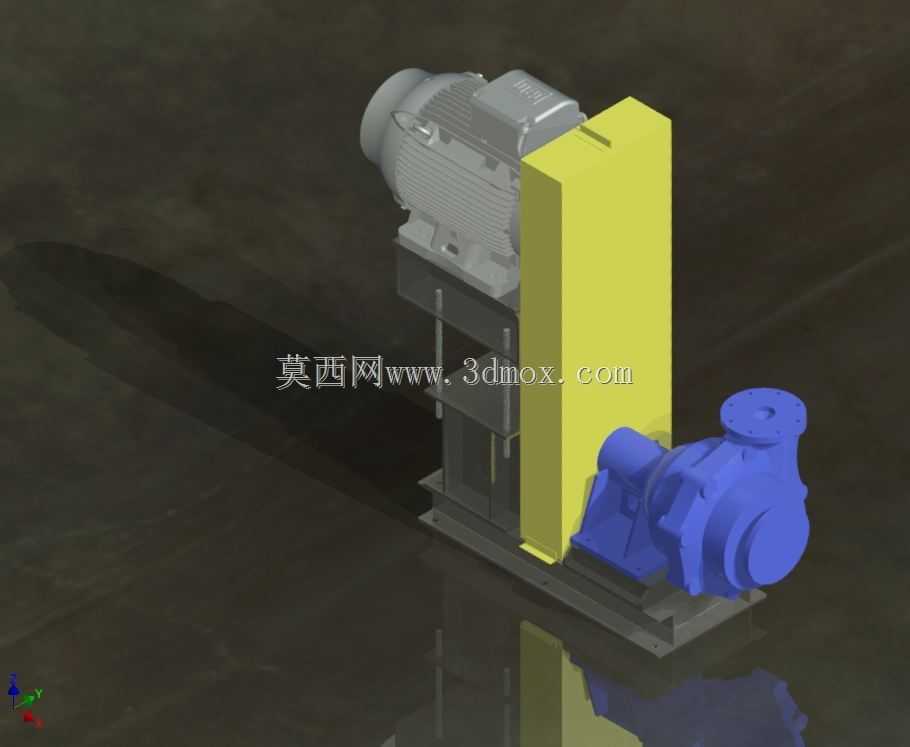

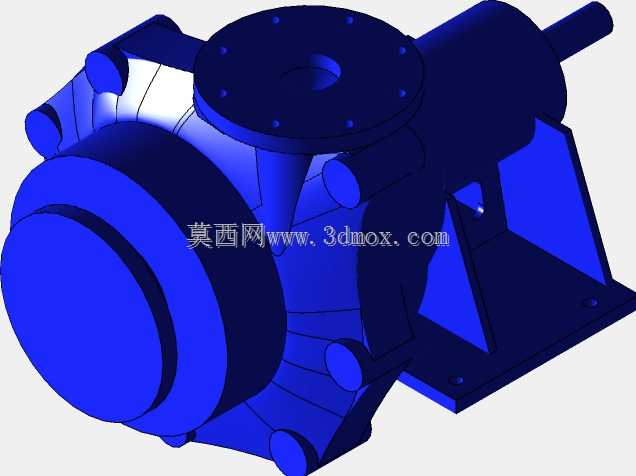

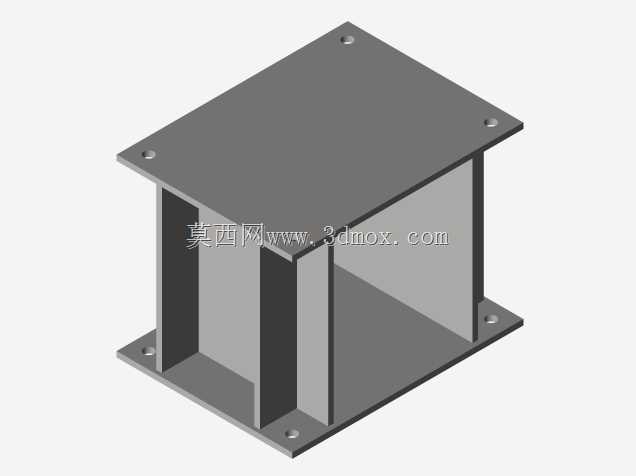

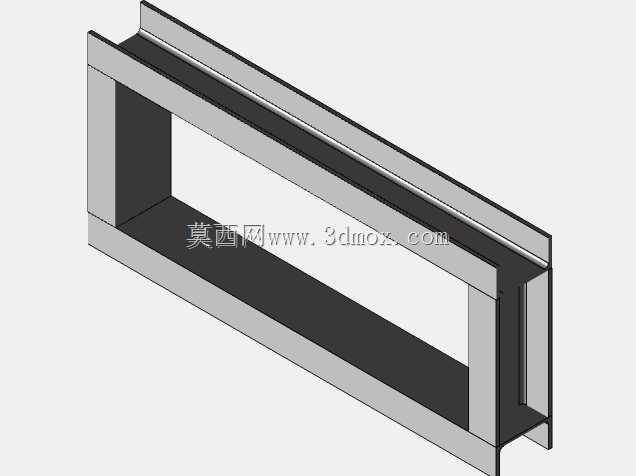

该模型还原的是沃曼75PC-WBH系列Z安装形式泥浆泵的完整泵组结构，这类泵组广泛应用于矿山选矿、冶金矿浆输送、河道清淤、电厂粉煤灰输送、洗煤厂煤泥转运等工况，主要负责输送含有固体颗粒的浆体介质，过流部件针对磨蚀性工况做了适配设计，可长期在高浓度浆体输送场景下稳定运行。从结构设计来看，整套泵组采用Z型立式安装布局，驱动电机布置在安装架上部平台，泵体位于安装架下部侧方，中间通过传动组件连接，这种布局的核心优势是压缩了泵组的水平占地尺寸，在场地空间受限的浆体输送工位，可有效减少基础开挖与平台搭建的工程量，同时高位布置的电机可避免浆体泄漏时飞溅浸泡电机，提升恶劣工况下的设备运行可靠性。安装架作为整套泵组的承载核心，采用型钢焊接框架结构，设计时兼顾了刚性与安装便利性：底部预留了与混凝土基础连接的地脚螺栓安装孔位，孔位间距匹配常规工业泵基础的通用尺寸，上部电机安装面设置了可调腰型孔，可在安装时微调电机位置，保证传动部件的同轴度精度，侧方的立式支撑结构做了加强筋布置，可抵消泵运行时产生的径向振动，避免长期运行出现结构变形。泵体部分采用经典的离心式渣浆泵结构，泵壳为双层壳体设计，外层为承载金属壳体，内层为可更换的耐磨过流件，当输送磨蚀性较强的浆体时，仅需更换内层耐磨件即可完成维护，无需拆解整套泵组管路；进出口法兰尺寸匹配同规格工业管路的通用标准，可直接对接现场输送管道，减少现场改管的工作量。设计建模过程中，对泵组的安装边界做了完整还原：整套泵组的垂直安装高度、水平方向的外伸尺寸、各部件的检修操作空间都做了1:1复刻，结构设计人员在做厂区布置、管路排布时，可直接参考该模型核对安装空间，避免出现设备与周边结构干涉的问题；同时模型还原了电机与泵体的相对位置关系，可用于校核传动部件的长度、护罩的安装尺寸，为后续的现场安装施工提供准确的尺寸参考。这类Z安装形式的泥浆泵，相比传统卧式安装泵组，更适合安装在浆体池上方的平台位置，可通过短吸入管直接伸入池内抽取浆体，减少吸入管路的长度，降低浆体在管路内沉积堵塞的概率，同时高位布置的检修点也方便日常维护时更换密封、调整叶轮间隙，无需在低洼的浆池区域开展长时间作业，提升维护操作的便利性与安全性。
