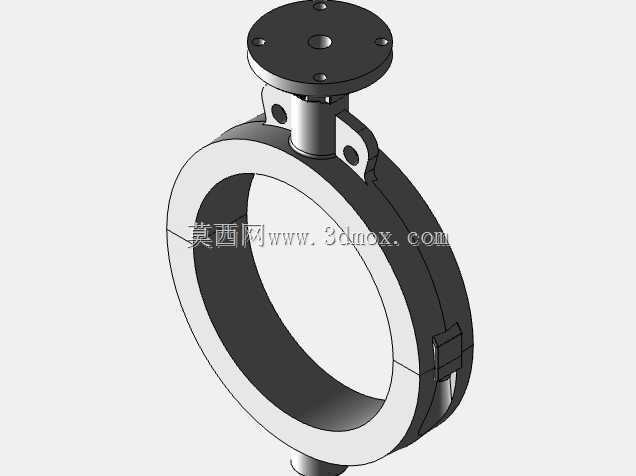

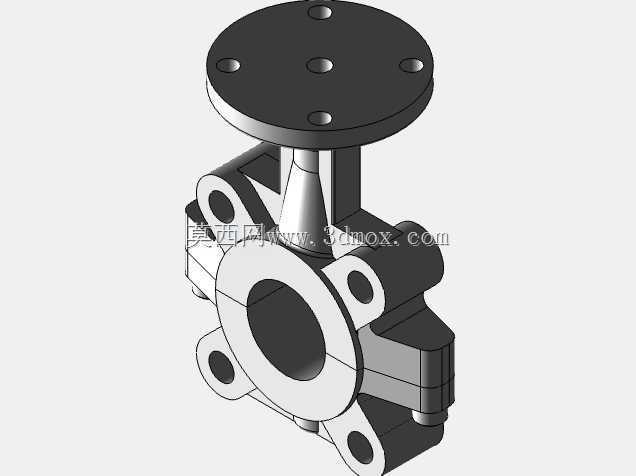

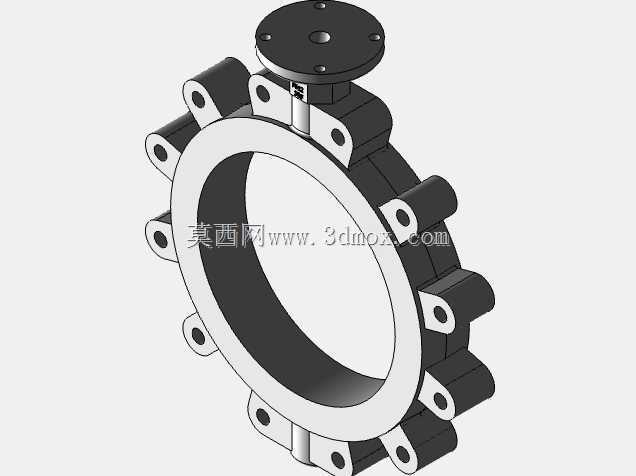

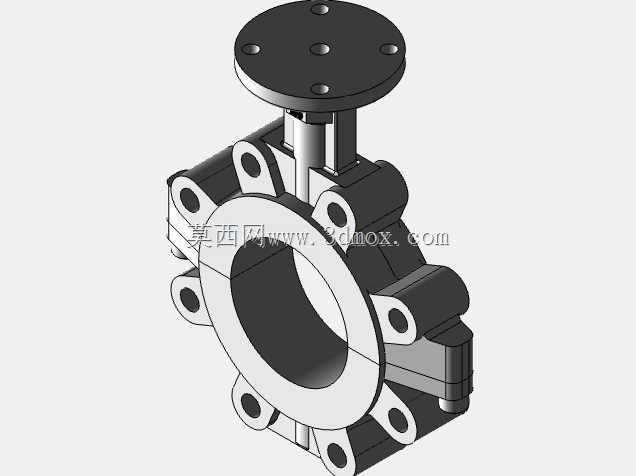

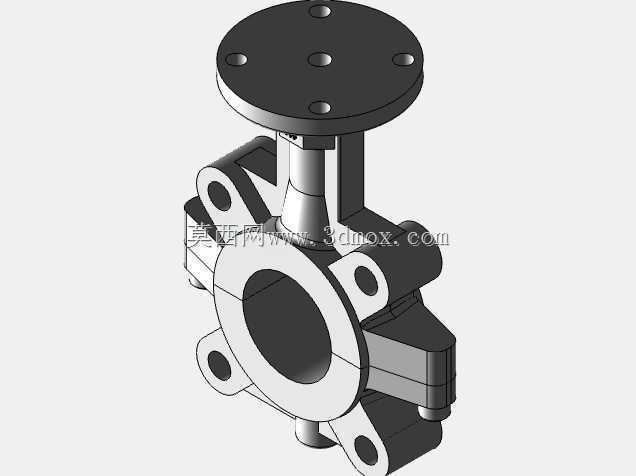

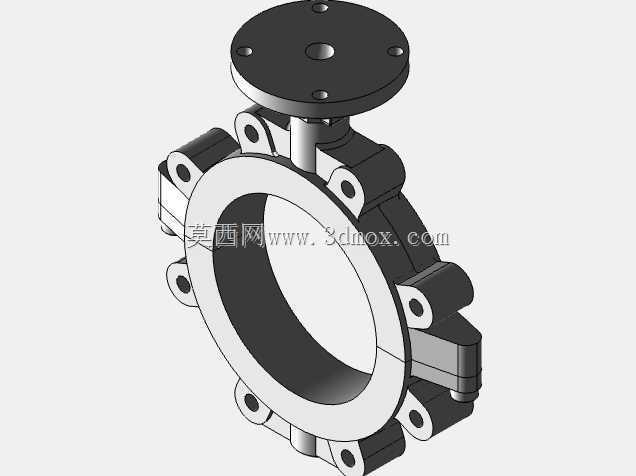

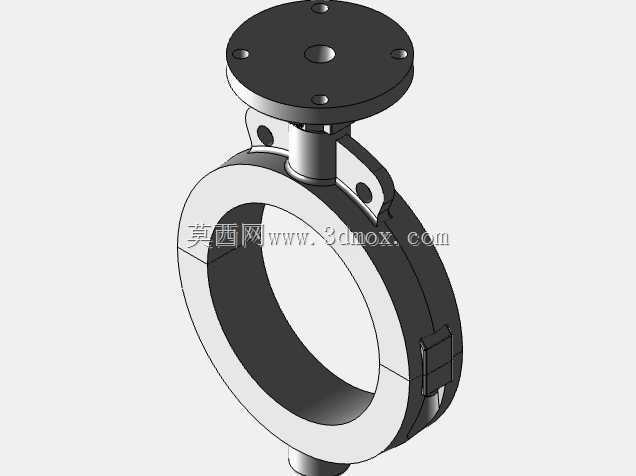

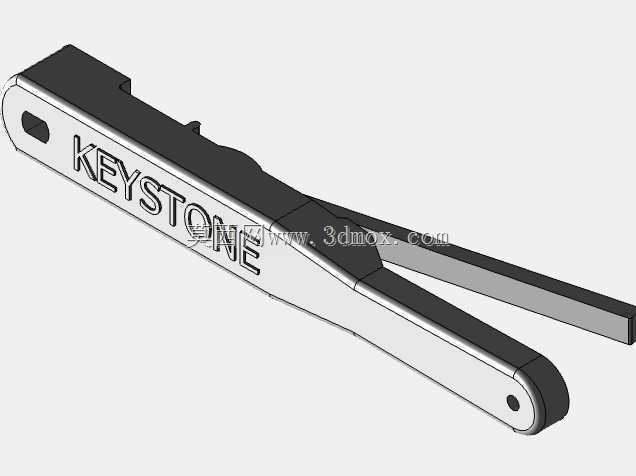

Keystone法兰式蝶阀三维结构设计

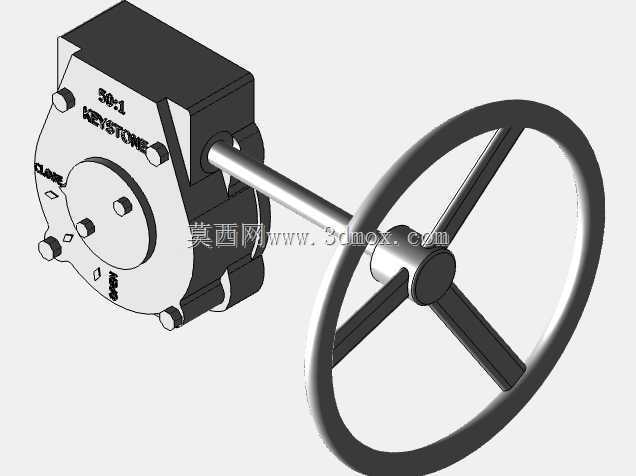

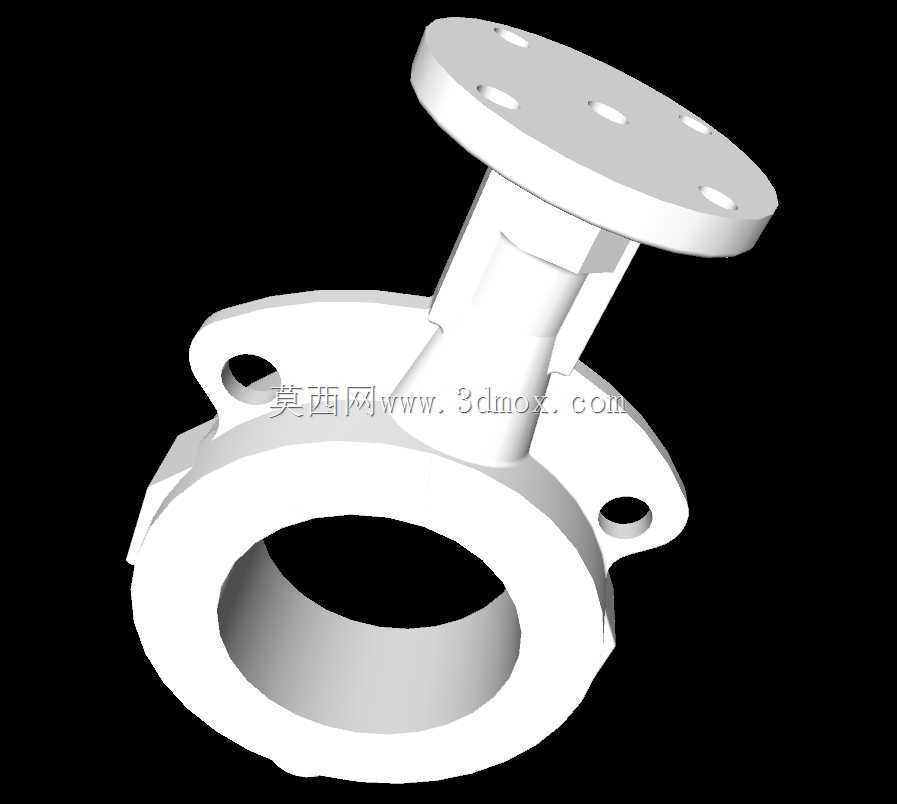

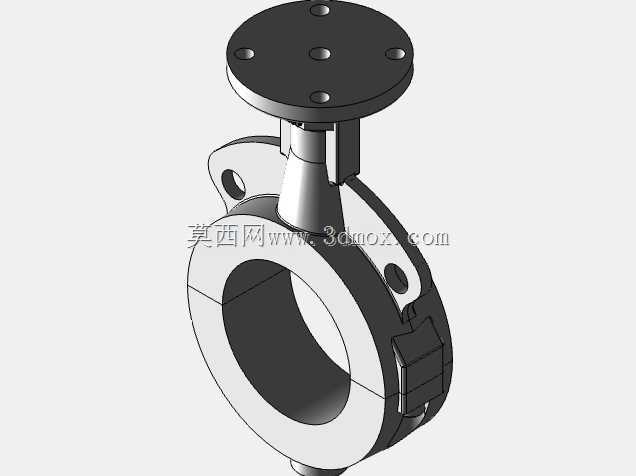

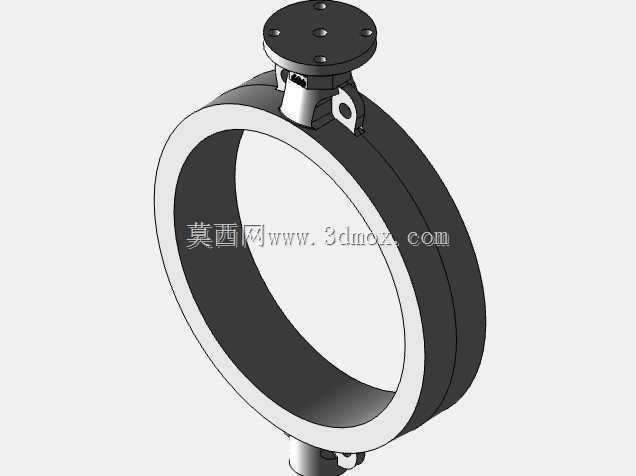

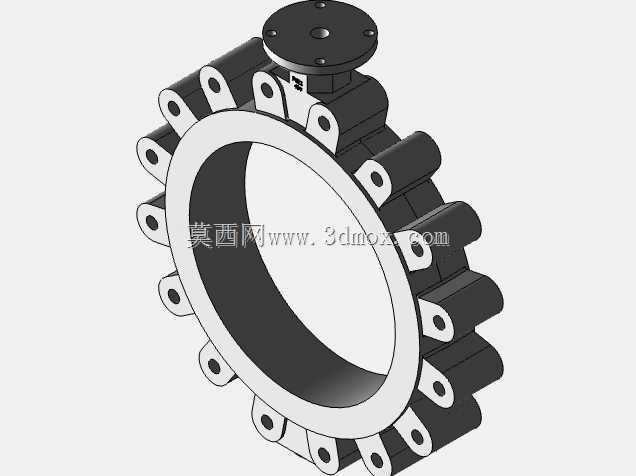

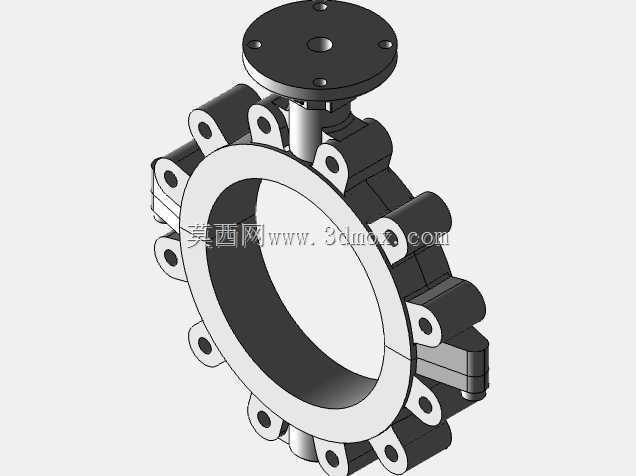

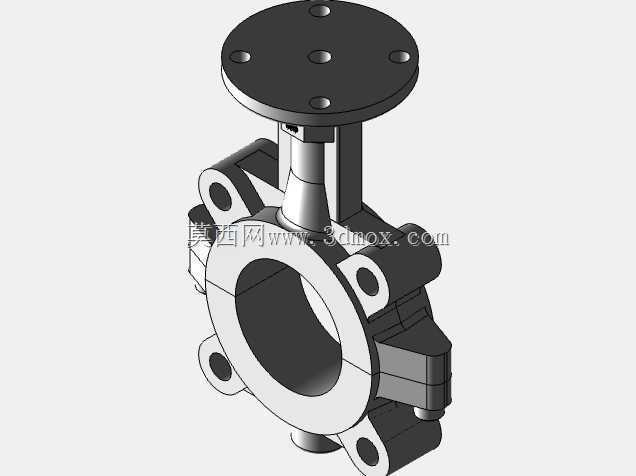

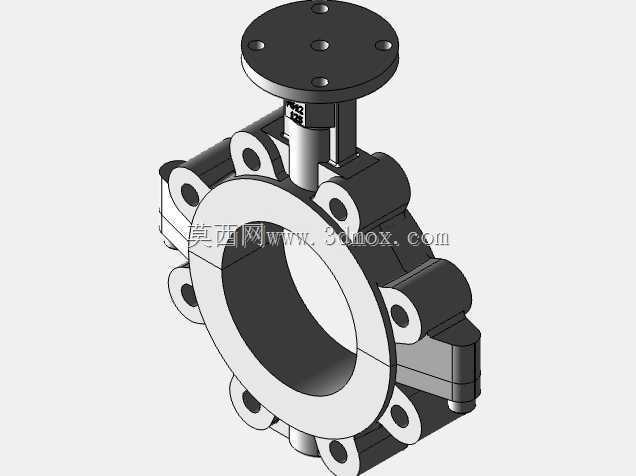

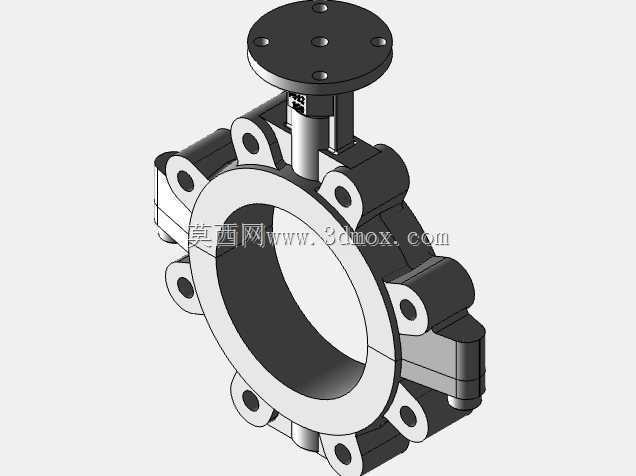

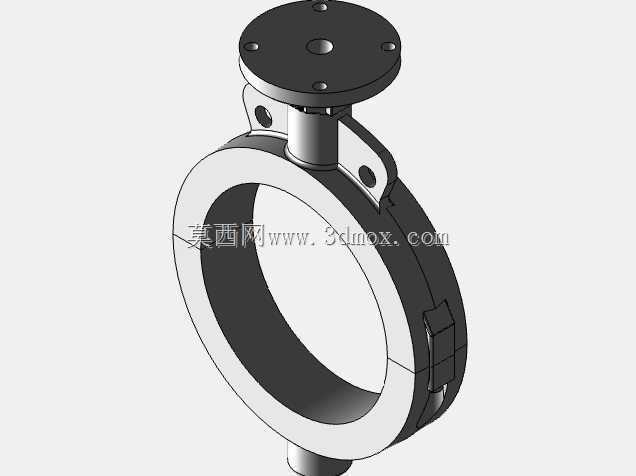

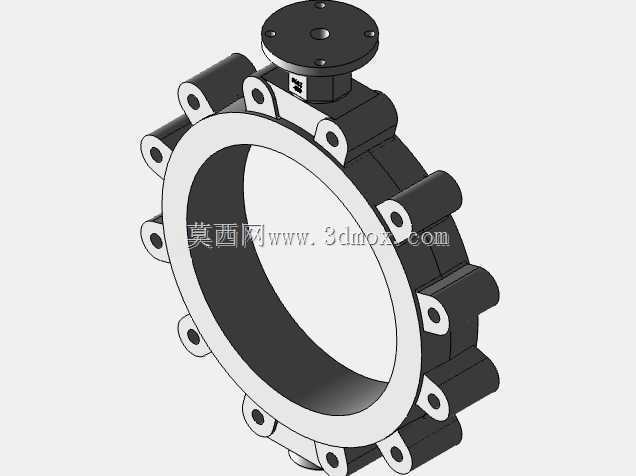

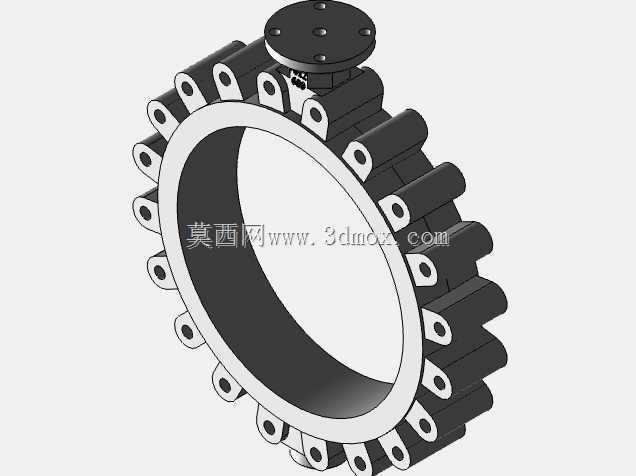

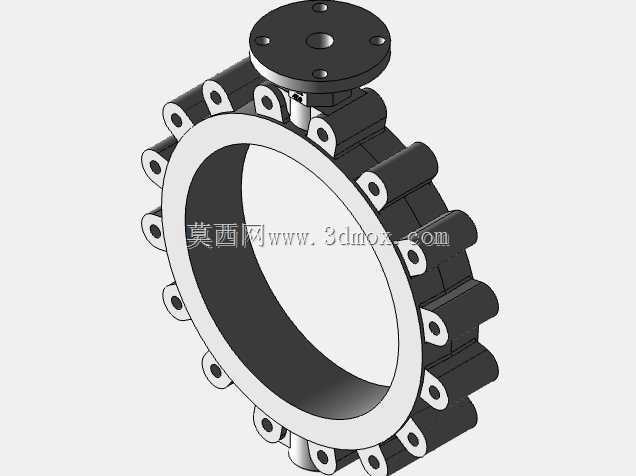

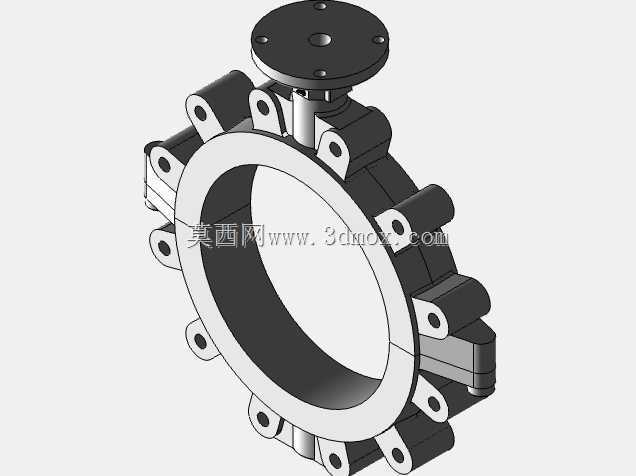

　　蝶板关闭时与阀座密封面为整圈贴合，中腔部分的阀杆密封采用多层填料结构，避免介质沿阀杆位置出现外漏。顶部的法兰连接端是适配驱动装置的接口，不管是配套手动涡轮头、气动执行器还是电动执行机构，都可以通过这个标准法兰接口直接对接，不需要额外加工转接板，这也是工业阀件通用化设计的典型思路，能大幅降低现场改造、驱动更换的施工成本。在实际工程选型中，这类蝶阀的安装边界需要重点核对几个尺寸：首先是阀体的结构长度，也就是两端法兰密封面之间的距离，这个尺寸直接决定了管线预留的安装空间，如果是旧管线改造替换阀件，结构长度不匹配会直接导致无法安装；其次是顶部驱动法兰的螺栓孔分布圆直径、孔数与孔径，这决定了选配的执行器能否直接安装；还有法兰端的螺栓孔参数，在市政给排水、化工流体输送、暖通空调循环水系统的管线上，蝶阀是占比极高的截断与调节类阀件，这类阀件依靠绕阀杆旋转的蝶板完成启闭动作，相比同通径的闸阀、截止阀，结构长度更短，安装占用空间更小，启闭扭矩更低，在大口径管线场景下的成本优势尤为突出。本次呈现的Keystone蝶阀结构，采用法兰式连接结构，区别于对夹式蝶阀需要依靠两端管道法兰夹持固定的形式，阀体自身带两端法兰结构，安装时可直接与管线法兰通过螺栓组锁紧，对管线安装同轴度的容错率更高，尤其适合振动较大、管线应力复杂的工况场景，避免长期运行后出现阀件移位、密封面错位泄漏的问题。从结构设计逻辑来看，该蝶阀的阀体采用流线型流道设计，蝶板为偏心结构？不对，从三维模型的截面来看，

　　包括公称通径对应的压力等级下的孔数、孔径、分布圆直径，必须和管线法兰完全匹配，否则会出现螺栓无法穿装、密封面压合不紧的问题。从流道特性来看，该蝶阀全开时蝶板处于与管线轴线平行的状态，流阻系数远小于截止阀，介质通过时的压力损失小，适合大流量、低粘度介质的输送场景，比如清水、油品、低浓度腐蚀性流体等，当然如果是磨蚀性较强的浆料工况，还需要在蝶板和阀座表面堆焊耐磨层，不过这个基础结构已经预留了表面处理的加工余量，设计时已经考虑了不同工况的改性需求。很多刚接触阀件设计的工程师容易忽略的是阀杆与蝶板的连接位置，这个模型里阀杆采用方榫与蝶板配合，传递扭矩时不会出现打滑，同时连接位置设置了防松结构，避免长期开关过程中阀杆与蝶板出现相对转动，

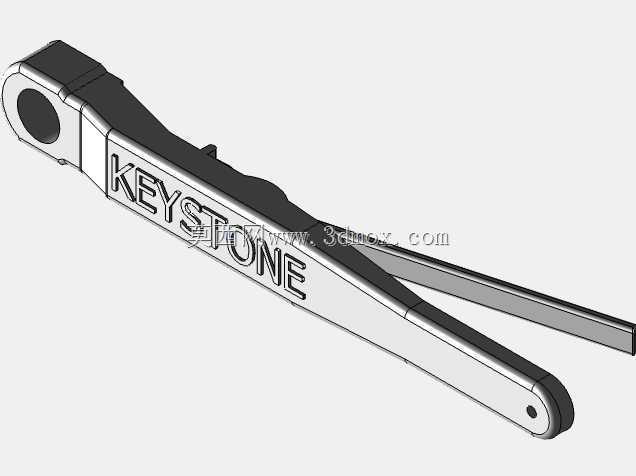

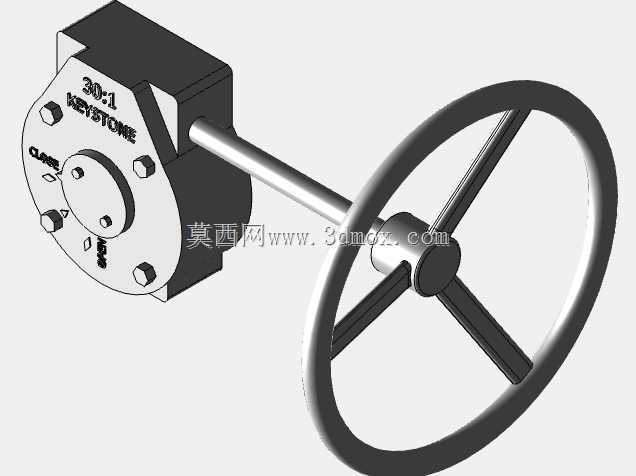

　　导致开关角度不到位、内漏的问题。另外阀体两侧的安装耳孔？不对，模型里阀体下方法兰带的螺栓孔是和管线连接的，顶部支架的筋板做了圆弧过渡，避免应力集中，因为驱动装置输出扭矩的时候，支架位置会承受较大的反作用力，如果筋板过渡太尖锐，长期交变载荷下容易出现开裂。在管线布置时，这类蝶阀的安装位置要预留足够的操作空间，如果是手动驱动，要保证手轮位置距离地面或者操作平台的高度在1.1-1.4米左右，方便操作人员开关；如果是气动或电动驱动，要预留执行器的安装与维护空间，避免旁边的管线、设备遮挡接线口、气源接口。还有一个设计细节是，该蝶阀的密封面采用可拆卸结构？不对，从模型的结构来看，阀座是嵌入阀体槽内的，后期如果密封面磨损，不需要更换整个阀体，

　　只需要拆开更换阀座即可，大幅降低了后期维护成本，这也是工业阀件面向全生命周期设计的体现，毕竟工业管线的设计寿命普遍在15-20年，阀件作为易损件，必须考虑可维修性。在三维建模过程中，这类阀件的建模难点在于蝶板与阀座的配合公差，密封面的过盈量需要控制在合理范围，过盈量太大则启闭扭矩过高，驱动装置选型过大，甚至会拧断阀杆；过盈量太小则密封比压不足，容易出现内漏。另外法兰密封面的平面度要求也很高，建模时需要标注对应的形位公差，保证安装时法兰垫片能均匀受压，避免外漏。很多现场安装出现的泄漏问题，其实根源都在前期设计时的公差控制不到位，比如法兰面的平面度超差，哪怕螺栓扭矩打得再大，也会出现局部密封不严的情况。对于设备选型人员来说，拿到这个三维模型可以直接导入到管线布置的装配体中，做干涉检查，提前核对安装空间，避免现场施工时才发现阀件和旁边的支吊架、其他设备碰撞，减少现场整改的工作量。
