水力发电用蜗壳式混流水轮机结构

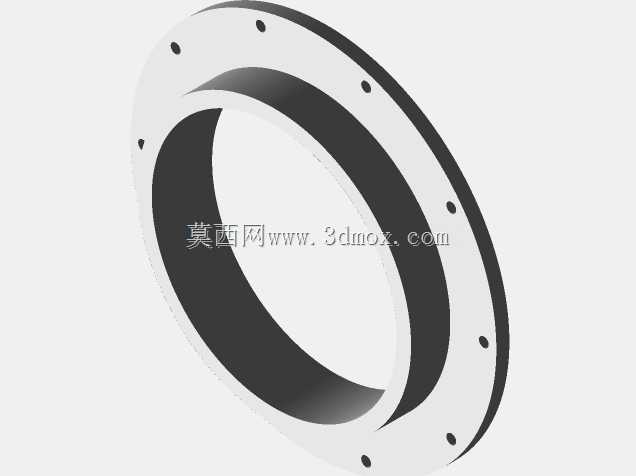

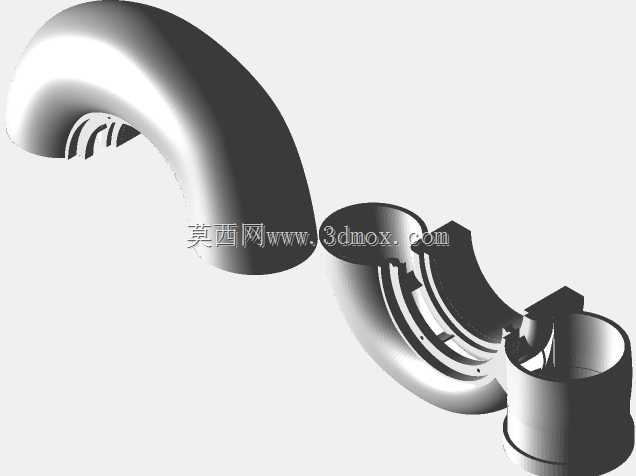

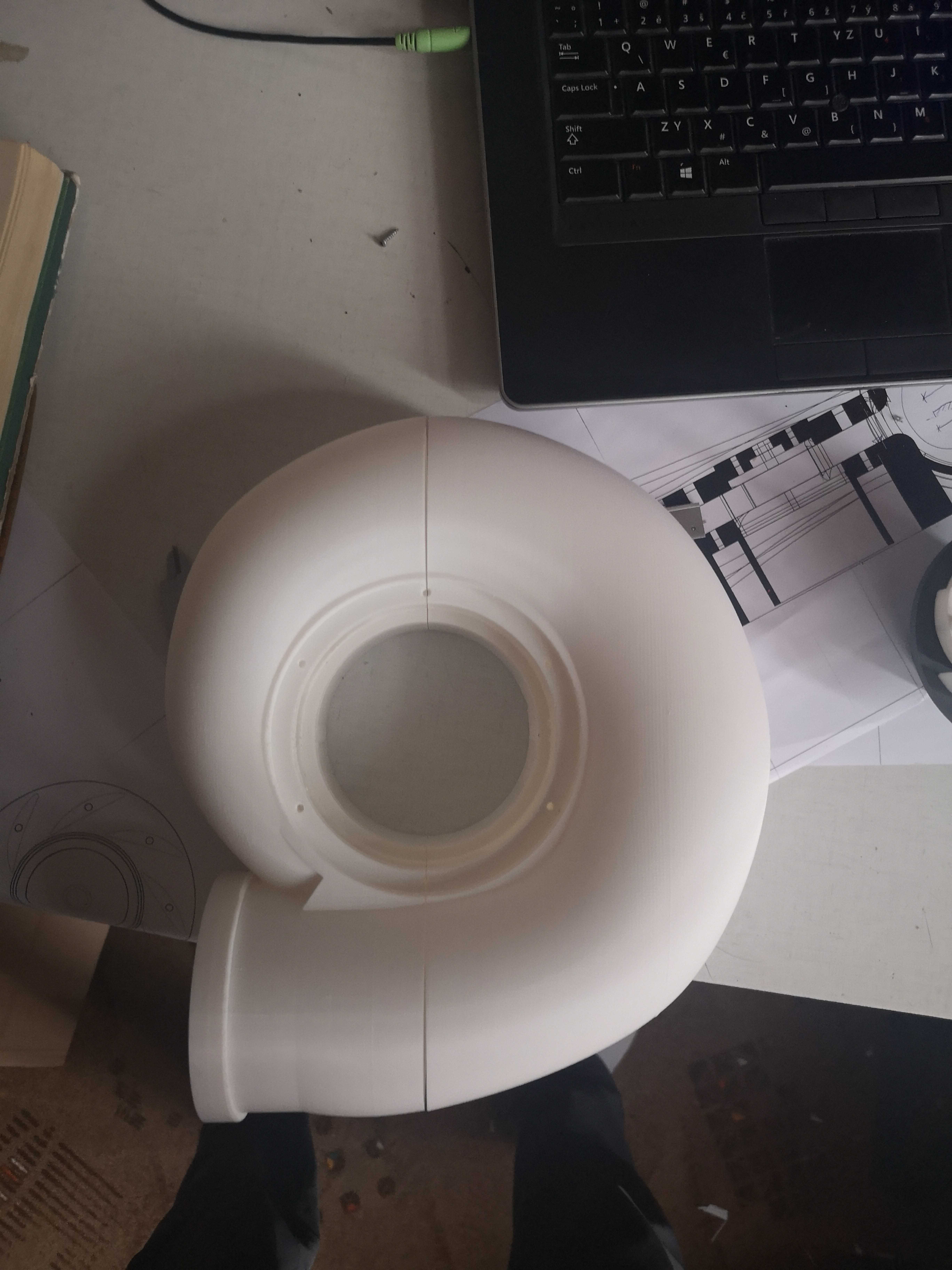

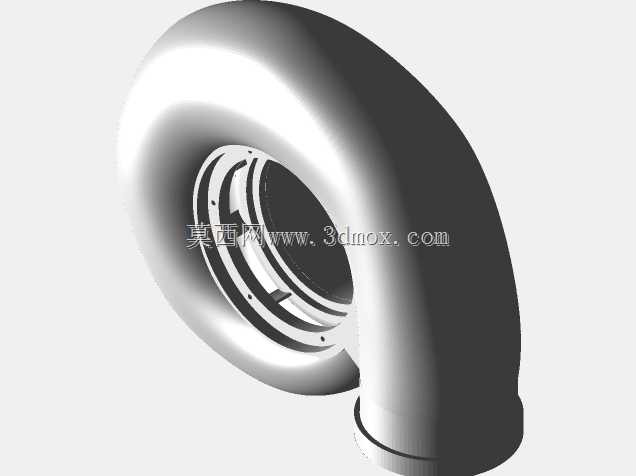

在水力发电站的核心动力转换环节，蜗壳式水轮机是衔接引水管道与转轮机组的关键过流部件，承担着将水流压能、动能平稳传递给转轮，驱动发电机组输出电能的核心作用，其结构设计合理性直接决定整个电站的水能利用效率与运行稳定性。该款蜗壳结构适配混流式水轮机组，采用通用化蜗壳型线设计，可兼容同参数规格的混流式、螺旋式水轮机转轮装配需求，减少不同机型适配时的重复蜗壳设计工作量，缩短中小型电站的设备选型与设计周期。从功能实现逻辑来看，蜗壳的螺旋流道采用等速度矩设计原则，沿圆周方向的过流断面面积从进水端到末端均匀递减，保证进入转轮四周的水流环量均匀一致，避免因入流不均导致的转轮偏磨、振动超标等工程常见问题，流道内壁做光滑过渡处理，无局部突变折角，最大限度降低水流沿程损失与局部涡流损耗，提升水能转换效率。在安装边界设计上，蜗壳进水端采用标准法兰对接结构，可直接匹配同口径压力引水钢管的安装尺寸，法兰端面的螺栓孔位置、密封槽尺寸均符合水力机械管路安装规范，现场安装时无需额外加工适配连接件；蜗壳与座环的连接端面采用精加工配合止口，装配同轴度公差控制在水力机组安装标准允许范围内，保证转轮与固定导叶、活动导叶的同轴度要求，避免运行过程中出现动静部件碰磨故障。蜗壳的出口端与尾水管衔接位置做圆弧过渡引导，减少水流流出转轮后的脱流损失，提升尾水管的能量回收效率。从结构强度角度，蜗壳壳体采用等强度变厚度设计，在进水端高压区域适当增加壳体壁厚，沿流道压力降低方向逐步调整壁厚，在满足承受最大水锤压力强度要求的前提下，尽可能控制部件整体重量，降低设备制造成本与基础承载负荷。设计过程中充分考虑中小型水电站的运维需求，蜗壳侧面预留标准测压孔安装位，可直接接入压力传感器监测蜗壳内部水压变化，为机组运行状态监测、故障预判提供数据采集接口，无需后期现场开孔破坏壳体结构。该蜗壳结构的流道型线经过水力仿真优化，在额定水头工况下，蜗壳内部水流流态平稳，无明显的二次流与脱流区域，能够为转轮提供稳定均匀的入流条件，适配中低水头段的混流式水轮机组应用场景，可用于农村小水电、工业余压能量回收、小型引水式电站等场景的动力设备配套，其通用化的接口设计也便于现有老旧电站的设备升级改造，替换原有磨损严重、效率偏低的老旧蜗壳部件，提升机组整体运行效率。
