Nema11法兰规格微型步进电机结构

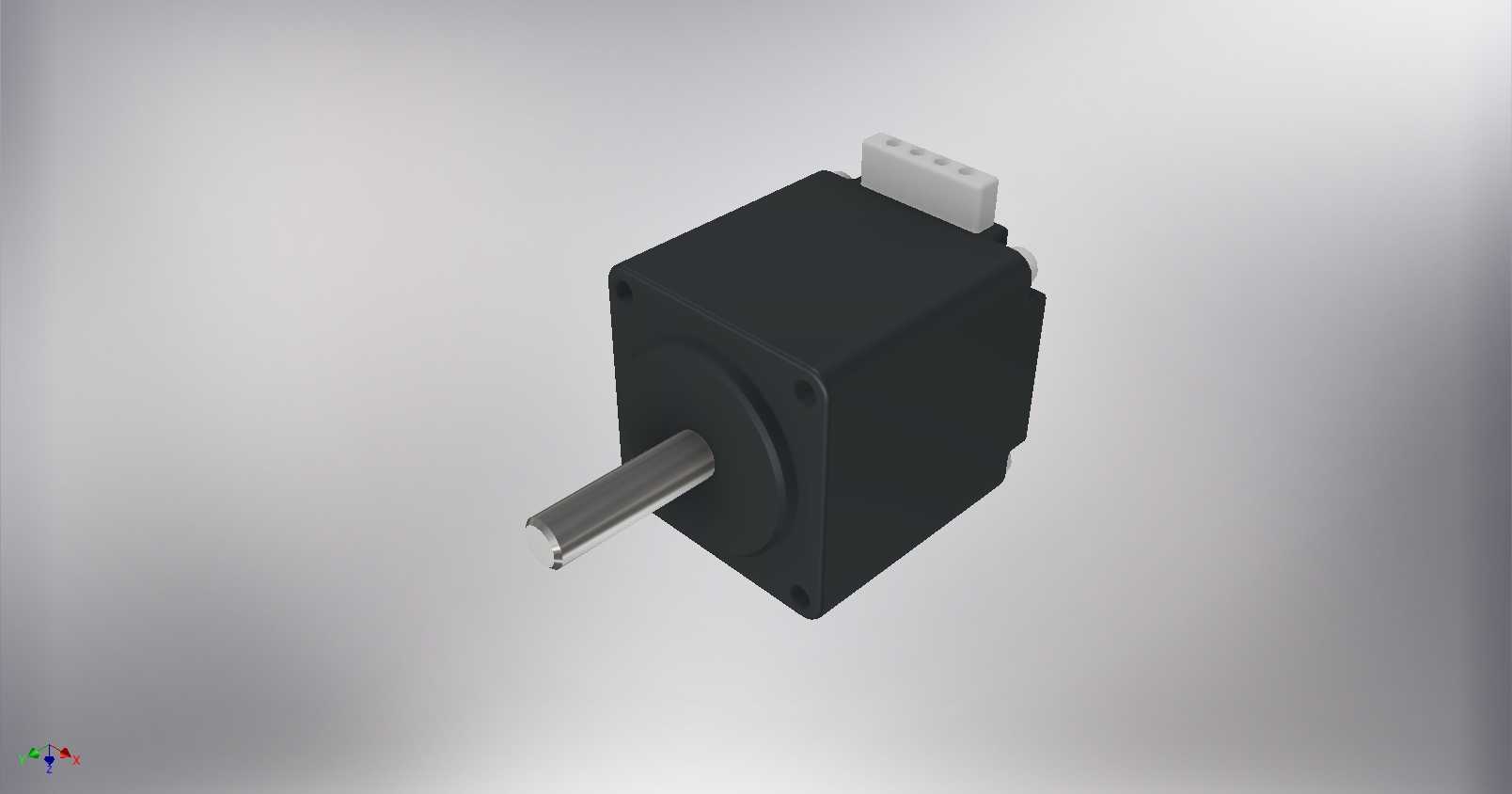

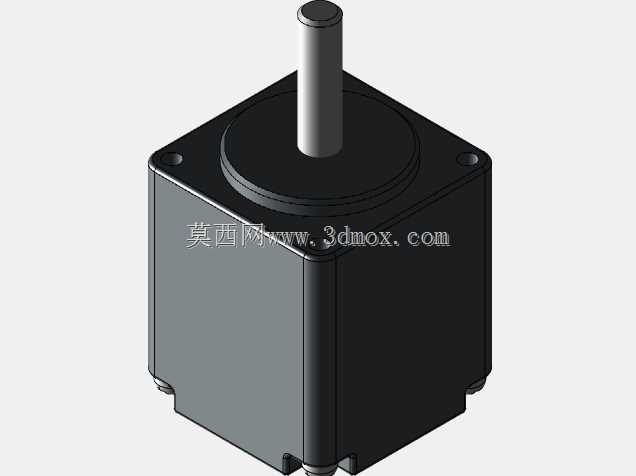

做小型自动化设备选型的时候，Nema11规格的步进电机一直是紧凑型工位的首选执行件，很多桌面级CNC、小型送料机构、精密点胶头的位移驱动都靠这类小尺寸电机完成精准步进动作。这款模型还原的是28mm法兰安装尺寸的两相步进电机完整结构，从输出轴的D型切削段到尾部的接线端子排，所有安装关联的边界尺寸都做了精准复刻，做结构排布的时候可以直接调用装配，不用反复核对安装孔位、轴伸长度这类容易出干涉的细节。

实际做设备布局的时候，这类小电机的安装空间往往卡得很紧，很多桌面设备的安装板厚度、周边走线的弯折空间都要提前预留，模型里把电机本体的方形外壳轮廓、接线座的凸起高度、输出轴的伸出长度都做了1:1还原，装配的时候可以直接检查周边结构是否存在干涉，不用等打样后才发现接线座顶到设备盖板、或者轴伸长度不够连联轴器的问题。从功能特性上看，这类小扭矩步进电机适合低负载、高精度的点位驱动场景，比如小型雕刻机的Z轴抬刀、3D打印机的挤出机构送料、实验室小型分液设备的柱塞驱动，都需要这类体积小、步进角精度稳定的执行件，它的方形法兰安装孔位是行业通用标准，替换选型的时候不用重新加工安装板，只要核对机身长度和轴伸尺寸就能直接替换。

设计这类电机的三维模型时，首先要锁定安装基准面，也就是法兰贴合的安装端面，所有轴向尺寸都要从这个基准面出发标注，包括输出轴的轴肩位置、接线端子的轴向高度、尾部端盖的突出尺寸，避免装配时出现基准偏移导致的安装错位。其次是安装孔的位置度，Nema11的四个安装孔是对称分布在28mm法兰的四个角，孔位的中心距公差要控制在通用安装的允许范围内，模型里的孔位做了精准对位，调用到装配体里可以直接匹配标准紧固件，不用二次修正孔位。另外输出轴的D型切削段是这类电机很容易被忽略的细节，很多工程师建模的时候只做光轴，实际装配的时候D型面是用来和联轴器、同步轮的紧定螺钉对位的，模型里还原了这个切削平面，装配传动件的时候可以直接对准紧定位置，避免后期装配时发现D型面角度不对、紧定螺钉顶到光圆面锁不紧的问题。

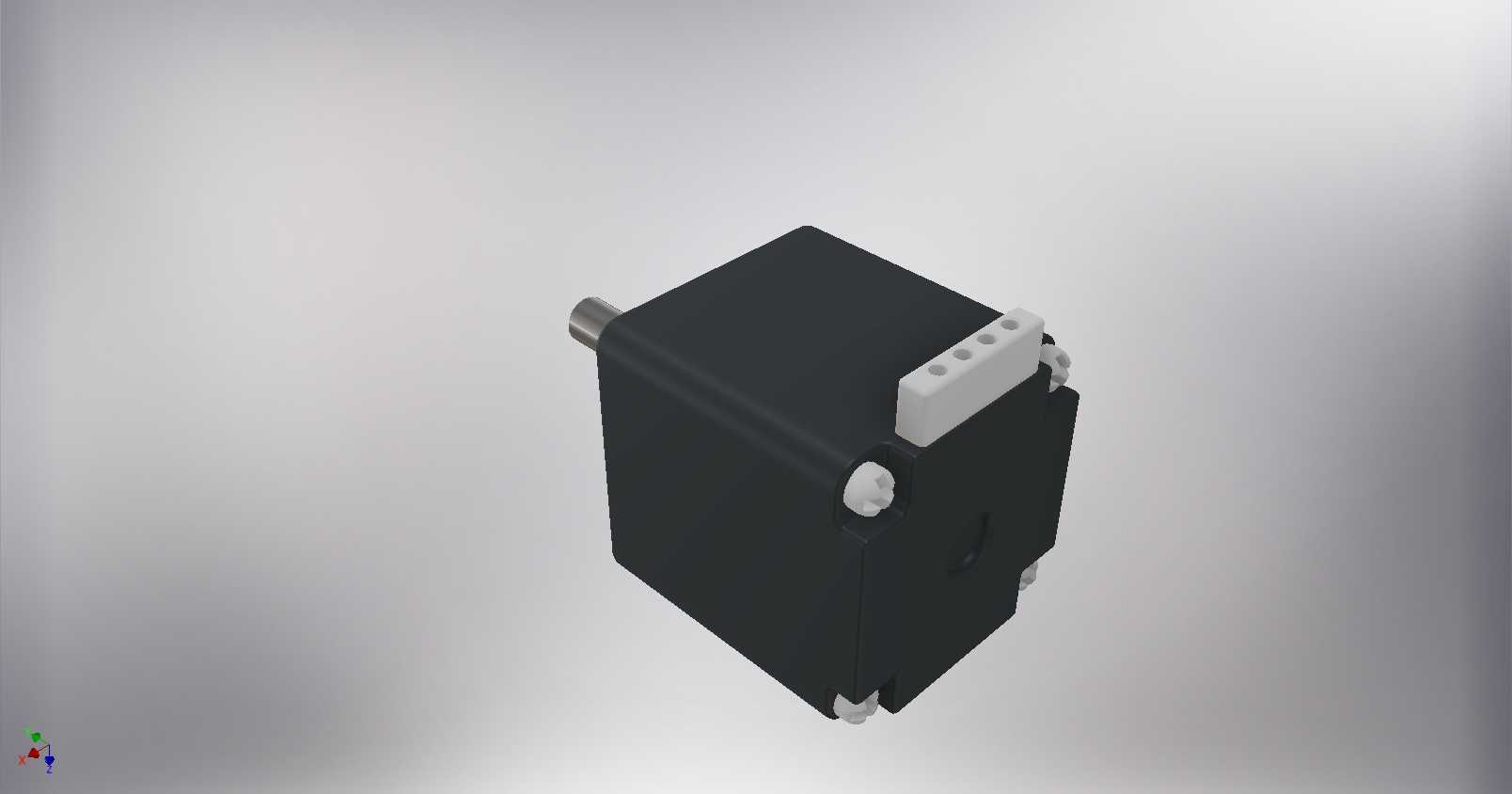

从实际应用的场景来看，这类微型步进电机不会用在大负载的传动工位，它的优势是体积小、响应快、步进精度稳定，在空间受限的精密工位上，它的方形外壳比同功率的圆形电机更好固定，四个角的安装孔可以从正面锁螺丝，安装和后期维护拆换都很方便，不用预留侧面拧螺丝的操作空间。尾部的接线端子是直插式的结构，模型里还原了端子的排针间距和塑料座的外形，做走线设计的时候可以直接匹配对应的接插件，预留合适的接线弯折半径，避免线束被电机外壳或者周边结构磨破绝缘层。很多新手工程师做小型设备结构的时候，容易忽略电机本体的发热预留空间，这类步进电机在持续运行时外壳会有一定温升，模型里的本体轮廓可以用来核对周边的散热间隙，不要把电机紧贴在其他塑料结构件上，避免长期高温导致周边零件变形。
