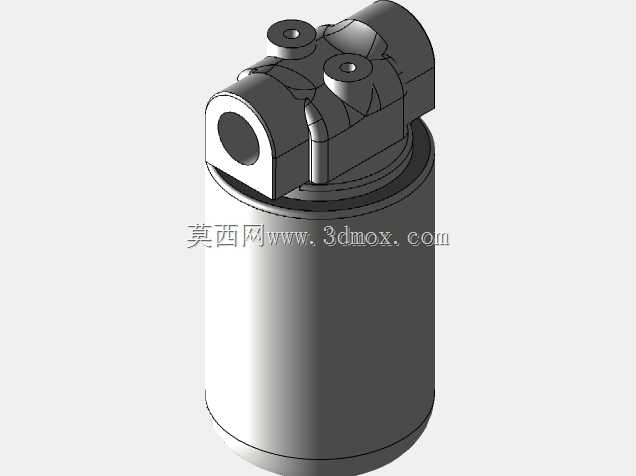

IKRON旋入式液压油过滤器HF620-30结构

在液压系统的日常运维与整机设计环节，油液清洁度始终是决定元件寿命、系统运行稳定性的核心指标，这款旋入式过滤器正是针对中低压液压回路的油液净化需求开发的专用元件，目前广泛适配在工程机械液压支路、小型机床润滑回路、工业设备液压站的回油或压力侧旁路位置，用来拦截油液内的金属磨屑、密封件残渣、外界侵入的粉尘颗粒，避免杂质进入泵、阀、油缸等精密元件造成配合面拉伤、节流孔堵塞等故障。从结构设计来看，这款过滤器采用上阀头下滤筒的分体式布局，顶部集成了两个同轴的管路接口，分别对应进油与出油通路，接口采用标准内螺纹设计，可直接与液压管路通过管接头对接，无需额外加装过渡连接块，阀头顶部预留的两个安装孔可配合螺栓将过滤器整体固定在设备机架或者阀台面板上，安装时需要预留足够的下部空间，方便后期更换滤筒时直接旋下下部筒体，无需拆卸上部管路连接，大幅降低日常维护的操作难度。滤筒部分采用旋入式连接结构，与上部阀头通过密封螺纹配合，结合端面密封圈实现静密封，可承受常规中低压工况下的油压冲击，不会出现渗漏问题，筒体采用薄壁金属结构，在保证结构强度的前提下控制整体重量，内部可适配对应精度的折叠滤芯，油液从入口进入阀头后导流至滤筒内部，经过滤芯从外向内渗透过滤后，洁净油液通过中心管从上部出口回到系统回路，流道设计尽可能降低了通油阻力，避免过滤器本身造成过大的压力损失影响系统效率。设计建模时需要重点关注几个边界尺寸：首先是顶部两个接口的中心距与螺纹规格，必须和对应管路的接头尺寸匹配，避免安装时出现错位；其次是滤筒的外径与总高度，要核算安装位置的周边空间，确保滤筒旋装、拆卸的操作路径上没有其他元件干涉；另外阀头安装孔的孔距与安装面平面度要求也需要在建模时明确标注，避免现场安装时出现贴合不严导致的渗漏问题。不同于高压管路使用的法兰连接过滤器，这款旋入式结构更适合流量不大、维护频率较高的中小型液压回路，整体结构紧凑，没有多余的外置部件，在移动设备、紧凑型液压站上的适配性更强，建模时还原了所有的安装接口、密封槽位置、外部加强筋结构，可直接用于液压站的布局装配校验，也能作为滤器选型时的尺寸校核参考，帮助设计人员提前预判安装干涉问题，减少现场装配时的整改工作量。
