透明壳体可视滤芯小型管路过滤器

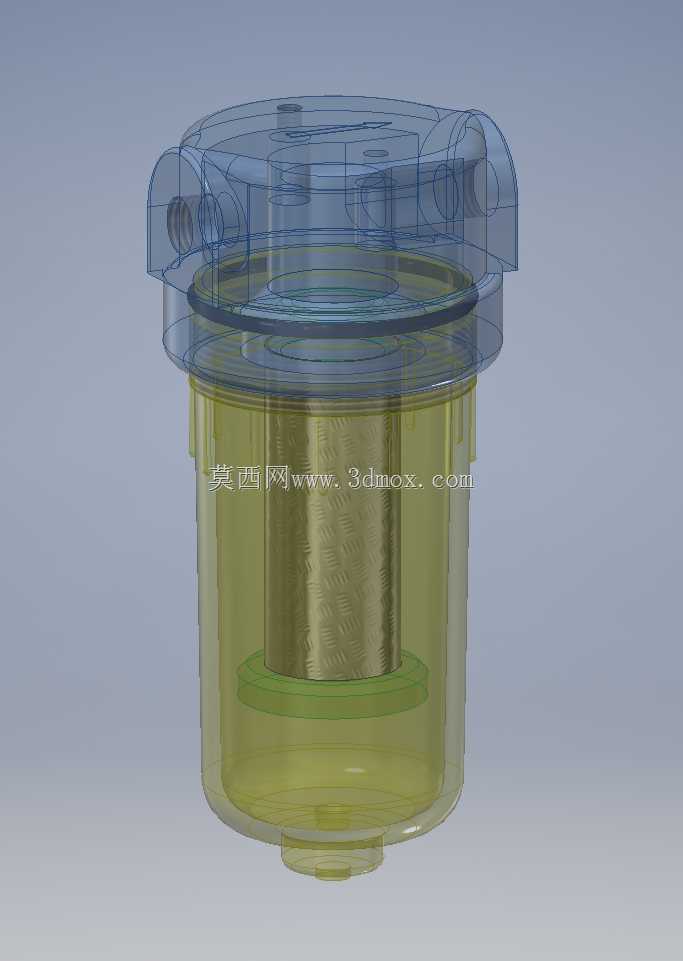

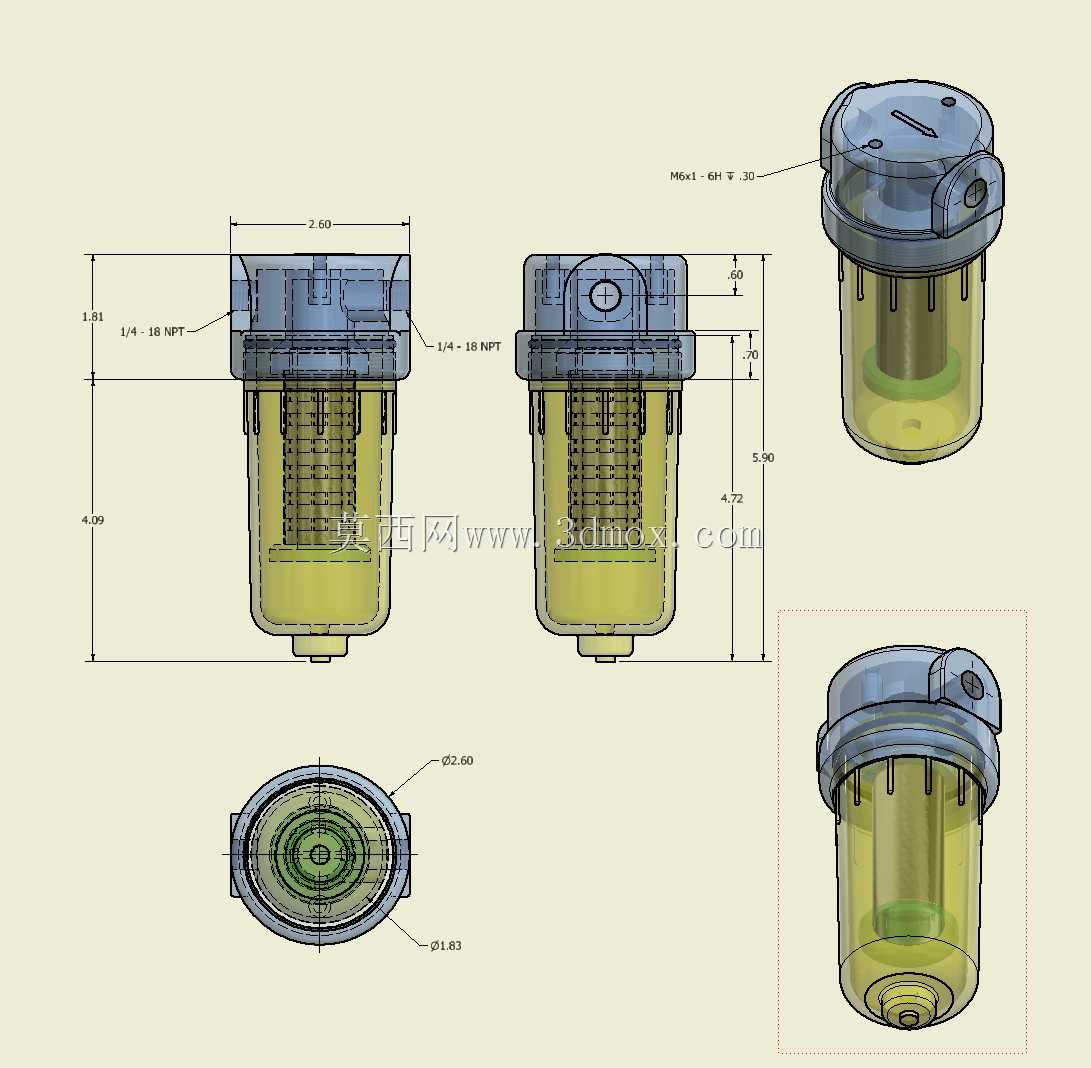

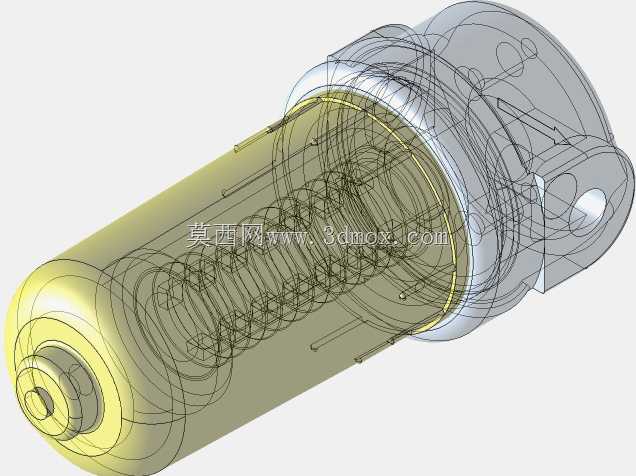

这款小型管路过滤器主要适配小通径流体输送管路，常见于小型液压站回油支路、实验室流体循环系统、小型加注设备终端等场景，核心作用是截留流体中的固体颗粒杂质，避免杂质进入下游精密元件造成磨损、卡滞或流道堵塞。从结构设计来看，上盖采用快拆式卡扣结构，无需专用工具即可徒手开启，日常更换滤芯时无需拆解整条管路连接，能大幅缩短维护停机时间；壳体下半部分采用半透明工程塑料材质，可直接目视观察内部滤芯的污染程度，无需拆解设备就能判断是否需要更换滤芯，解决了传统金属壳体过滤器无法直观判断滤芯状态的痛点。内部滤芯采用金属网烧结结构，支撑骨架与滤网一体成型，可承受常规管路工作压力下的流体冲击，不会出现滤网变形破损的问题，滤芯底部设置有密封胶圈，与壳体底部定位槽配合，可避免未经过滤的流体从滤芯与壳体的间隙处短路流向下游，保证所有流体都经过滤网截留。设计阶段优先考虑了安装兼容性，壳体上下两端的接口采用通用管路连接尺寸，可直接对接同规格的软管或硬管接头，整体径向尺寸控制紧凑，安装时不需要预留过大的侧向操作空间，仅需在设备上方预留出开启上盖更换滤芯的操作高度即可，适配多数紧凑型设备的内部安装空间。上盖与壳体的密封采用径向O型圈结构，相比端面密封，在频繁开合维护后仍能保持稳定的密封性能，不会因多次拆装出现密封面磨损泄漏的问题。壳体底部设置有一体式安装定位凸台，可通过管夹或支架直接固定在设备安装面板上，避免管路振动导致过滤器接口处出现应力开裂。在流体通路设计上，流体从侧方接口进入壳体内部，经滤芯外侧穿过滤网进入滤芯中心流道，再从另一端接口流出，这种外进内出的流道设计可以让截留的杂质自然沉积在壳体底部，不会直接附着在滤网表面造成局部堵塞，能有效延长滤芯的单次使用寿命。
