伊克朗HF502型回油液压过滤器结构

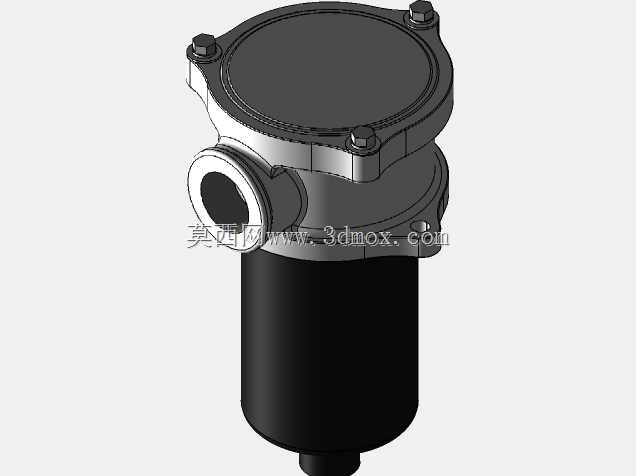

在液压系统的实际运维与设计选型中，回油管路的过滤装置直接决定了整套系统的油液清洁度等级，进而影响液压泵、控制阀、执行油缸等核心元件的磨损速率与使用寿命，这款侧进上盖式的回油过滤器，主要适配中低压液压回路的回油端安装场景，常见于工程机械液压站、机床液压系统、冶金设备液压单元的回油管路布置。从结构设计来看，该过滤器采用上盖快拆式结构，顶部通过三颗均布的螺栓实现滤腔密封，无需完全拆卸管路即可打开上盖更换内置滤芯，大幅降低现场维护的操作时长；侧置的水平进油口采用法兰式连接结构，可直接与回油管路对接，滤筒下部为沉装式结构，安装时可将滤筒部分嵌入油箱顶板预留的安装孔内，仅保留上盖与进出油连接部分外露，有效节省液压站的上部安装空间，这种安装方式也能让过滤后的油液直接回流至油箱，减少额外的回油管路布置。设计过程中，上盖与滤筒的连接密封面采用台阶式止口结构，配合耐油橡胶密封圈，可承受回油管路的背压冲击，避免运行过程中出现渗漏问题；侧置的进出油口轴线与滤筒轴线垂直，在布置管路时可根据现场走线方向调整安装角度，适配不同的管路走向需求。从安装边界来看，该过滤器的径向安装尺寸主要由上部阀头的外接圆直径决定，下部滤筒为等直径圆柱结构，油箱顶板开孔尺寸需略大于滤筒外径，同时预留足够的滤芯拆装操作空间，顶部螺栓的拆装空间需满足套筒扳手的操作回转半径，避免安装后出现维护操作空间不足的问题。实际运行过程中，油液从侧部入口进入滤腔，经内置滤芯过滤后从滤筒底部的通油口直接流入油箱，可有效拦截液压系统回油中携带的金属磨屑、密封件磨损颗粒、油液氧化生成的胶状杂质，避免杂质随回油进入油箱后再次被液压泵吸入系统，造成元件卡滞、磨损加剧等故障。在三维建模过程中，该模型完整还原了产品的装配关系，上盖螺栓的位置、进出油口的法兰尺寸、滤筒的长度比例均按照实物测绘尺寸构建，可直接用于液压站的三维布局设计、管路干涉检查，也可作为液压系统教学演示的模型素材，帮助设计人员直观了解回油过滤器的结构组成与安装方式。
