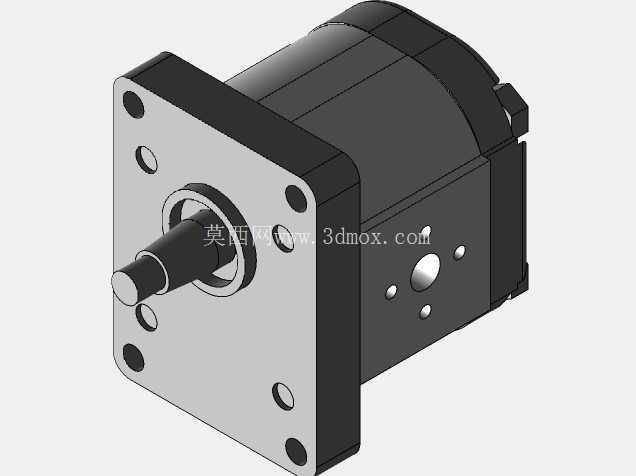

GALTECH2SP系列8排量外啮合齿轮液压泵

　　这款外啮合齿轮液压泵的三维建模完全围绕实际装机需求展开，建模初期首先梳理了其在液压系统中的核心定位：作为小型液压站、工程机械辅助油路、农机液压回路的动力源，需要在紧凑安装空间内提供稳定的压力油输出，因此建模过程优先还原了安装法兰的边界尺寸，前端方形安装法兰的四个安装孔位完全遵循行业通用安装规范，孔距、孔径、法兰止口的配合公差都在模型中做了明确的结构体现，确保选型人员可以直接将模型导入装配体验证安装干涉，不需要二次核对安装尺寸。

　　从功能特性来看，该泵为8立方厘米每转排量的外啮合齿轮结构，建模时还原了内部齿轮副的啮合间隙、轴向浮动侧板的安装位置、进出油口的通径与接口形式，泵体侧面的工艺孔、定位销孔都做了1:1还原，没有做简化省略，方便设计人员在做油路布局时可以准确判断管路走向，避免和周边的阀块、管路、机架结构产生干涉。泵的输出轴采用标准平键连接结构，轴伸长度、轴径、键槽尺寸都匹配通用联轴器的安装要求，不需要额外加工转接件就可以和驱动电机、内燃机取力口直接连接。

　　在实际应用场景中，这类小排量齿轮泵常被用于小型装载机的转向助力回路、环卫车辆的扫盘驱动油路、小型机床的液压夹紧系统、农用机械的悬挂提升回路，其工作转速覆盖常用的电机驱动与内燃机取力转速区间，额定工作压力可以满足中低压液压系统的使用需求，结构简单可靠，对油液清洁度的容忍度高于柱塞泵，适合在工况相对复杂、维护条件有限的户外设备上使用。建模过程中特意保留了泵体外部的所有安装凸台、密封槽结构，方便设计人员在做整机三维布线、布管时准确预留操作空间，比如进出油口的管接头安装空间、泵体固定螺栓的扳手操作空间，都可以通过模型直接测量，减少后续样机试制阶段的装配干涉问题。

　　从设计思路上，这款泵的三维结构完全遵循实物的装配逻辑拆分零件，前端盖、泵体、齿轮副、后端盖、密封件、轴用挡圈都做了独立的零件建模，装配关系完全和实际装配流程一致，方便结构设计人员拆解参考内部结构，也可以作为液压元件教学的三维演示素材。模型的外形轮廓没有做过度的圆角简化，泵体表面的铸造拔模斜度、安装面的加工平面特征都做了还原，导入工程图模块可以直接生成符合生产要求的二维视图，也可以用于液压站的整体布局渲染，做方案汇报时不需要额外调整模型细节。

　　安装边界方面，除了前端法兰的安装尺寸，模型也明确标注了泵体的总长度、最大外径、输出轴的同轴度基准，选型时可以直接核对驱动端的安装空间，比如电机和泵之间的联轴器安装距离、钟形罩的配合尺寸，都可以通过模型直接匹配，不需要反复测量实物。泵体的进出油口位置采用侧置布局，适合在空间紧凑的液压站内部布局管路，不需要额外增加弯头转接就可以完成油路连接，减少油路的压力损失。建模时也考虑了不同使用场景的安装需求，法兰的安装孔为通孔设计，可以适配不同长度的固定螺栓，既可以安装在标准钟形罩上，也可以直接通过支架固定在设备机架上，适配性较强。
