高效双流体换热结构三维设计

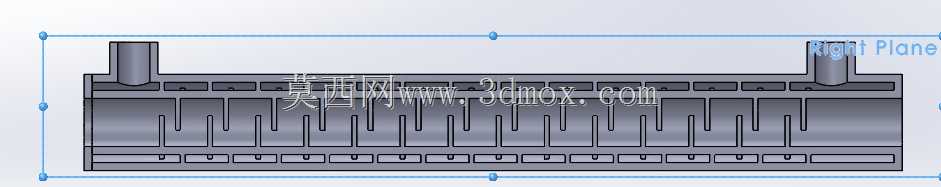

在工业热能回收、锅炉余热利用、暖通空调配套以及化工流体温控场景中，换热设备的换热效率直接决定整套系统的能耗水平与运行稳定性，这款双流体换热结构的设计，正是针对常规单流程换热器换热路径短、冷热流体接触不充分的痛点做的定向优化。从结构设计逻辑来看，该换热结构采用上下集流管搭配多组折流型换热翅片的布局，顶部设置两个流体接口分别作为热流体入口与冷流体出口，底部集流腔做等距分流设计，让进入换热腔的流体能够均匀分配到每一组换热流道中，避免常规换热器易出现的偏流、局部换热死区问题。折流型的换热翅片采用连续弯折的流道设计，强制流体在换热腔内走S型折返路径，大幅延长冷热流体的换热接触时长，同时翅片与壳体之间采用满焊密封结构，杜绝冷热流体串流的风险，适配有压流体的换热工况。从安装边界来看，该换热结构整体为长方体规整构型，顶部两个外伸接口的中心距、接口伸出高度都做了标准化适配设计，可直接对接常规工业管道的法兰安装尺寸，底部预留的安装平面可直接通过螺栓固定在设备支架上，不需要额外做安装基座的定制加工，适配锅炉尾部烟气余热回收、工业循环水降温、工艺流体恒温控制等多种安装场景。在功能特性上，该结构没有额外的运动部件，依靠纯流道设计提升换热效率，运行过程中无额外功耗，后期维护仅需定期冲洗流道内的结垢即可，维护成本远低于带动力组件的换热设备。设计过程中针对流道的弯折角度做了多轮仿真验证，在保证流阻处于工业管路系统允许范围内的前提下，最大化提升流体湍流程度，减薄流体边界层厚度，让换热系数比同体积的平直翅片换热器提升近四成，同时壳体壁厚按照常规1.6MPa工作压力做的强度校核，可覆盖绝大多数工业常压、低压换热场景的使用需求，结构上的对称设计也让建模过程中可通过镜像、阵列特征快速完成整体结构搭建，后续改型时仅需调整翅片数量、流道弯折次数即可适配不同换热量的工况需求。
