卧式管壳式换热设备三维结构设计

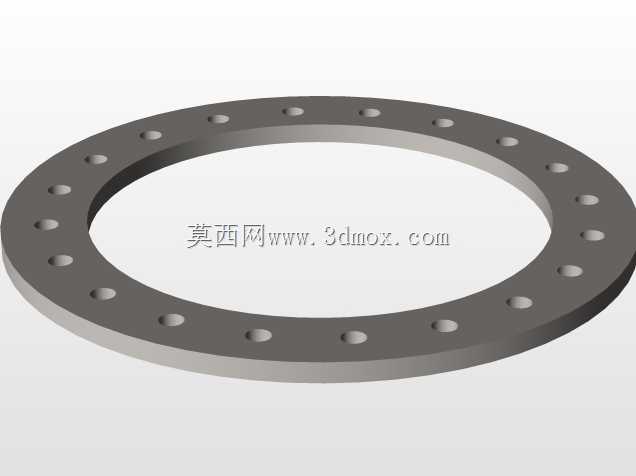

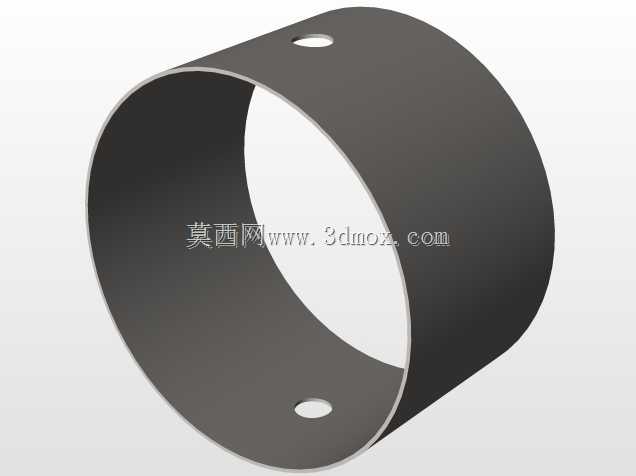

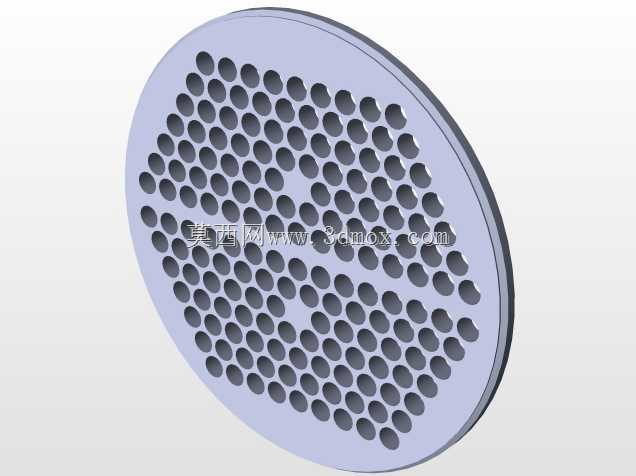

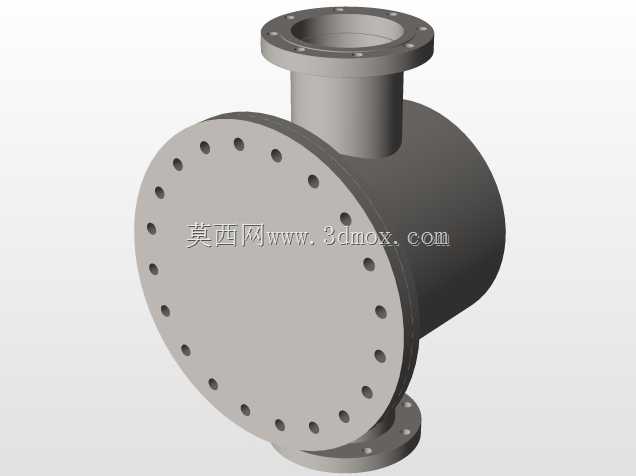

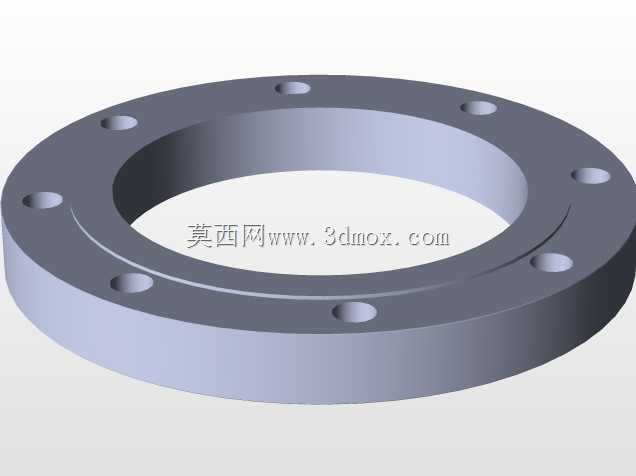

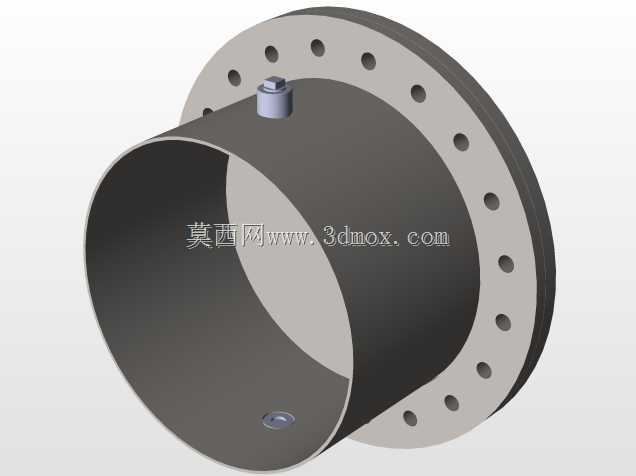

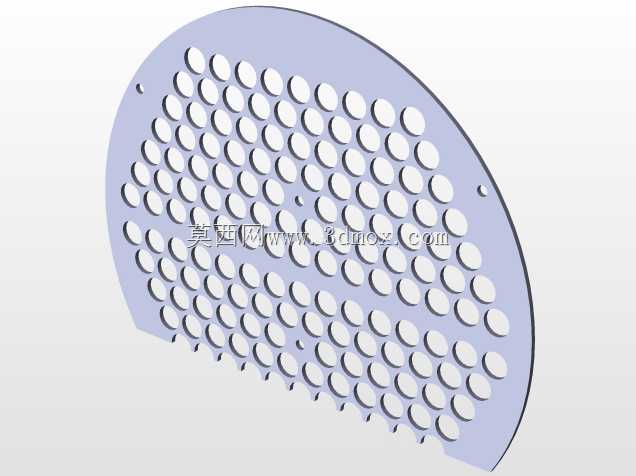

这款卧式管壳式换热结构，在化工、暖通、能源动力、食品加工等领域的流体热交换工况中应用极广，核心作用是实现两种不同温度流体之间的热量传递，既可以作为工艺系统中的加热器、冷却器使用，也能在余热回收场景中承担凝汽器、蒸发器的功能，适配带压流体的连续换热作业需求。从结构设计逻辑来看，整体采用长筒形卧式承压壳体布局，壳体一端为椭圆封头结构，另一端可根据工况需求设计为管箱可拆卸结构，方便后期对内部管束进行清理、检修与更换；壳体顶部设置单根介质进出口接管，侧面配套安装支座结构，安装时可直接通过支座与设备基础钢架固定，安装边界需预留壳体轴向15%的长度空间作为检修抽管余量，径向方向需预留接管外接管道的操作空间，避免与周边管线、设备产生干涉。壳体内部的管束沿筒体轴向排布，管程与壳程的流体通道完全隔离，两种介质分别在管内、管外间隙流动，通过管壁完成热量传递，壳体上设置的小型接口可作为排气、排液或者测温测压的仪表接口，满足运行过程中的参数监测需求。设计过程中充分考虑了承压工况下的结构强度，筒体壁厚、封头曲率、支座焊接位置都经过受力校核，避免长期带压运行出现结构变形；卧式布局相比立式结构，降低了设备整体安装高度，减少了厂房竖向空间占用，同时设备运行时的流体阻力更小，适合大流量流体的连续换热作业。在建模过程中，所有接管的法兰连接尺寸、支座的安装孔位都按照通用工程规范做了标准化处理，结构细节还原了实际设备的焊接坡口、接管补强、支座筋板等细节，既可以作为换热设备选型阶段的结构参考，也能用于成套工艺系统的三维布局装配，帮助设计人员提前核验设备安装空间、管线对接位置，减少现场施工时的管线碰撞问题。
