锅炉配套过热器换热结构三维设计

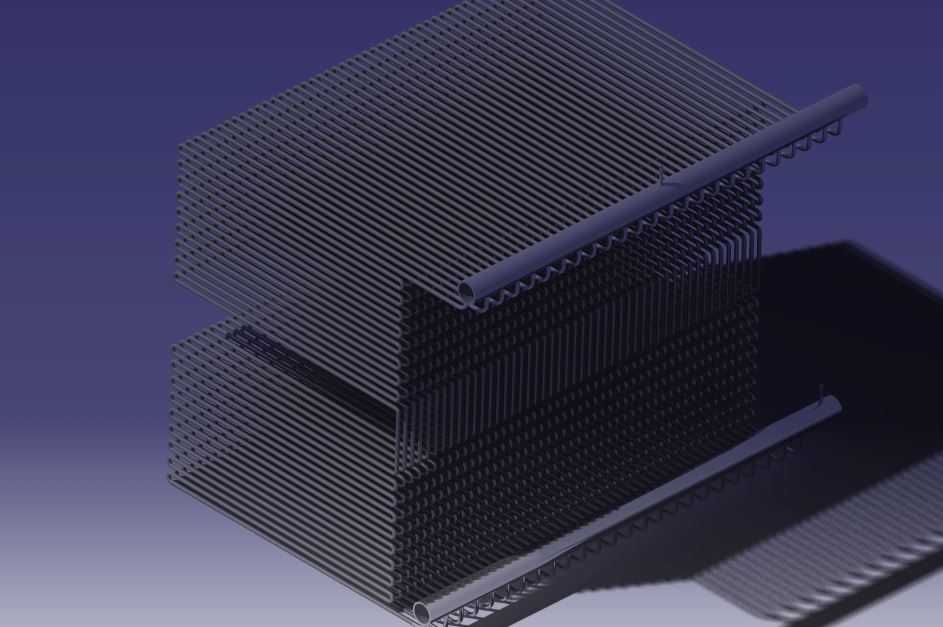

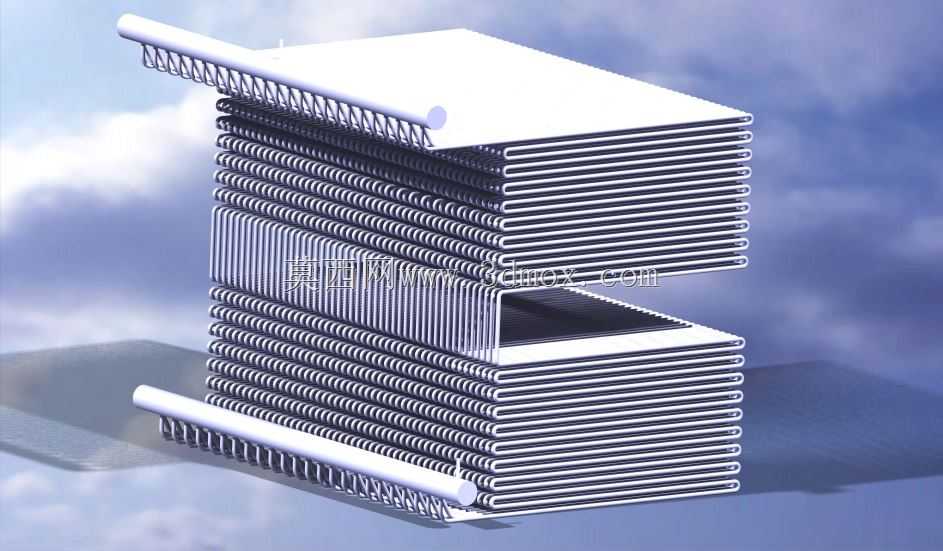

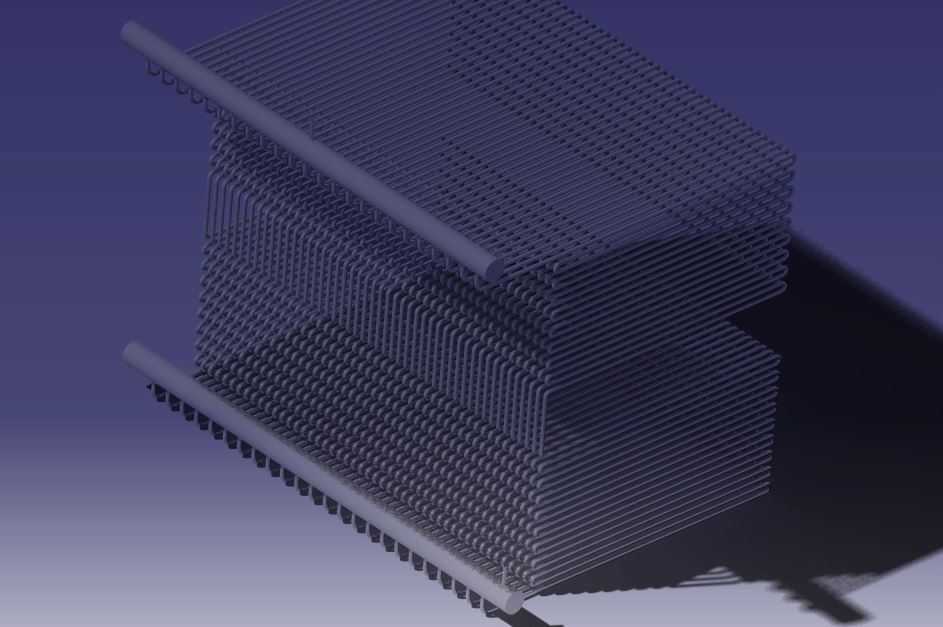

在电站锅炉、工业蒸汽锅炉的热力系统搭建中，过热器是决定蒸汽输出品质的核心换热部件，其结构设计合理性直接影响整套锅炉系统的热效率与运行安全性。这套结构采用蛇形管束分层堆叠的布置形式，上下两端设置集流管作为介质进出的汇流通道，管束外侧排布密集的扩展换热面，用来强化高温烟气与管内蒸汽的换热效率，让饱和蒸汽在流经管束的过程中逐步升温至额定参数的过热蒸汽，满足后续汽轮机组或者工业生产工艺的用汽需求。

从设计逻辑来看，整套结构优先考虑了换热路径的均匀性，每层管束的弯折半径、排布间距经过反复校核，既保证烟气流通截面的流速处于合理区间，避免局部流速过高造成管束冲刷磨损，也兼顾了管内蒸汽的流动阻力控制，减少介质输送过程中的压损。上下集流管的管径匹配管束总通流面积，保证各层管束的介质流量分配均衡，不会出现局部管束流量不足导致的管壁超温问题。换热翅片与管束的连接结构充分考虑了热膨胀差的补偿空间，设备在启停、变负荷运行过程中，不同部件的热胀冷缩变形不会产生过大的附加应力，避免长期运行出现焊缝开裂、结构变形的故障。

在安装边界方面，整套组件的外形尺寸适配常规锅炉尾部烟道的安装空间，上下集流管的接口位置预留了标准对接尺寸，可直接与锅炉的蒸汽管道系统连接，不需要额外做复杂的转接设计。分层堆叠的结构形式也方便现场检修时单组管束的抽换，不需要整体拆卸整套组件就能完成局部故障件的更换，降低后期运维的工作量。实际应用中，这类结构多用于燃煤、燃气锅炉的高温换热段，能够承受高温烟气的长期冲刷，结构刚度经过强化设计，在烟气扰动、设备振动的工况下也能保持结构稳定性，不会出现管束晃动、翅片脱落的问题。设计过程中也充分考虑了积灰清理的需求，管束之间的留缝尺寸满足常规吹灰器的作业半径，运行过程中可通过定期吹灰避免换热面积灰导致的换热效率下降，保证设备长期运行的换热性能稳定。
