错流板式废气余热回收热交换装置

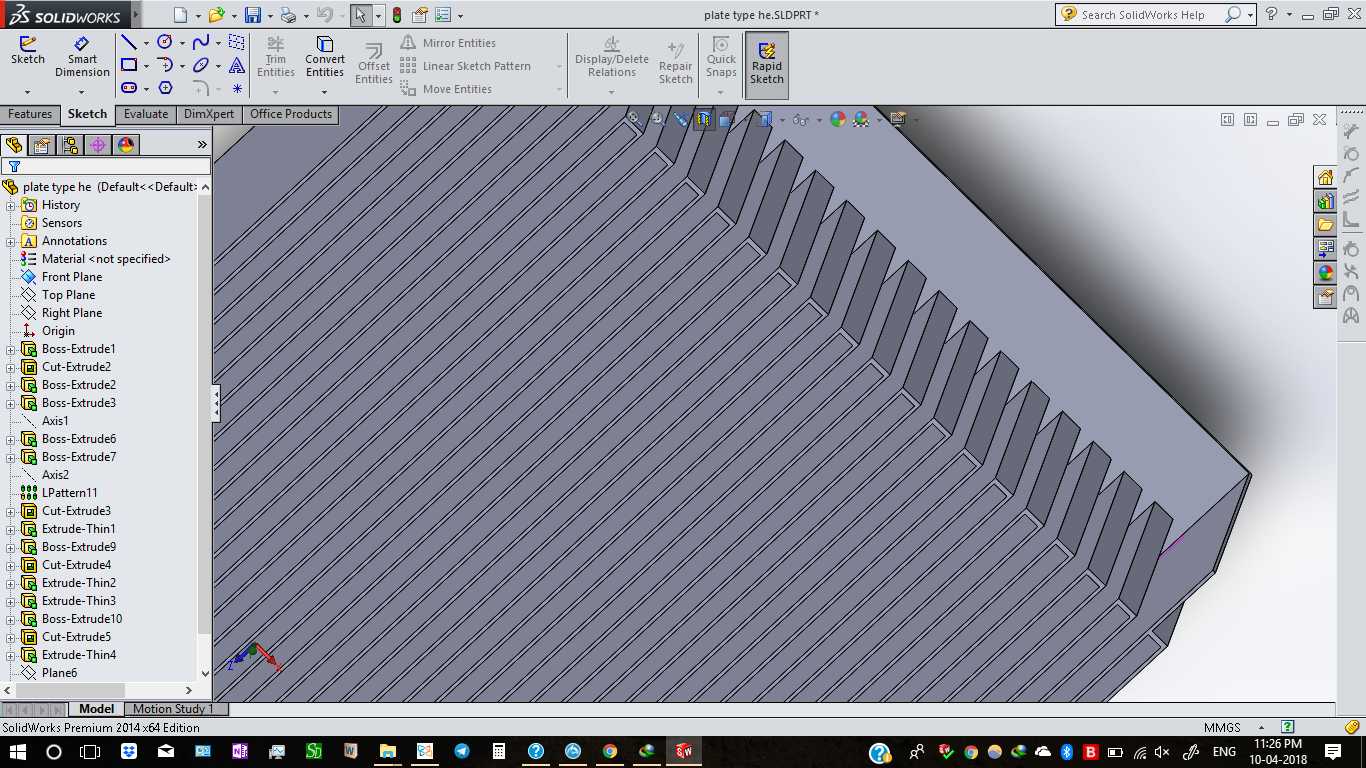

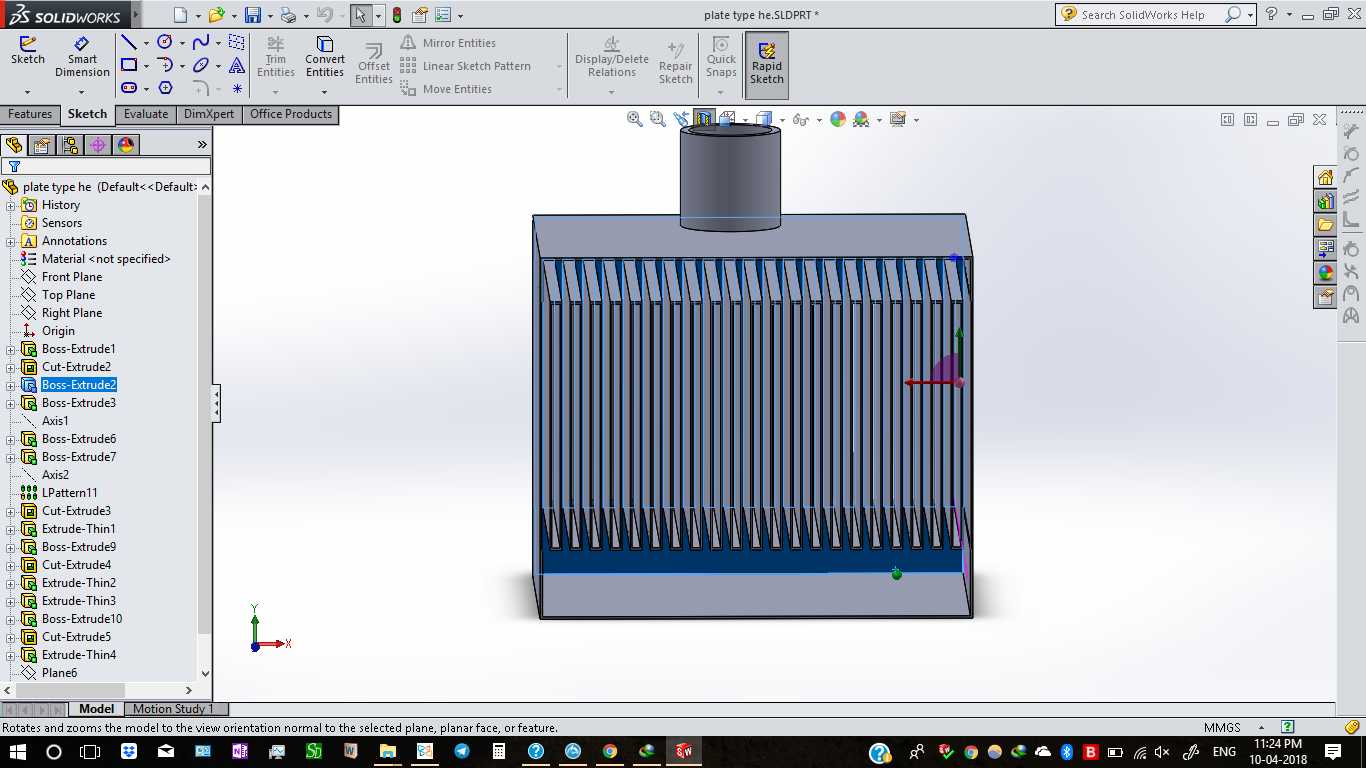

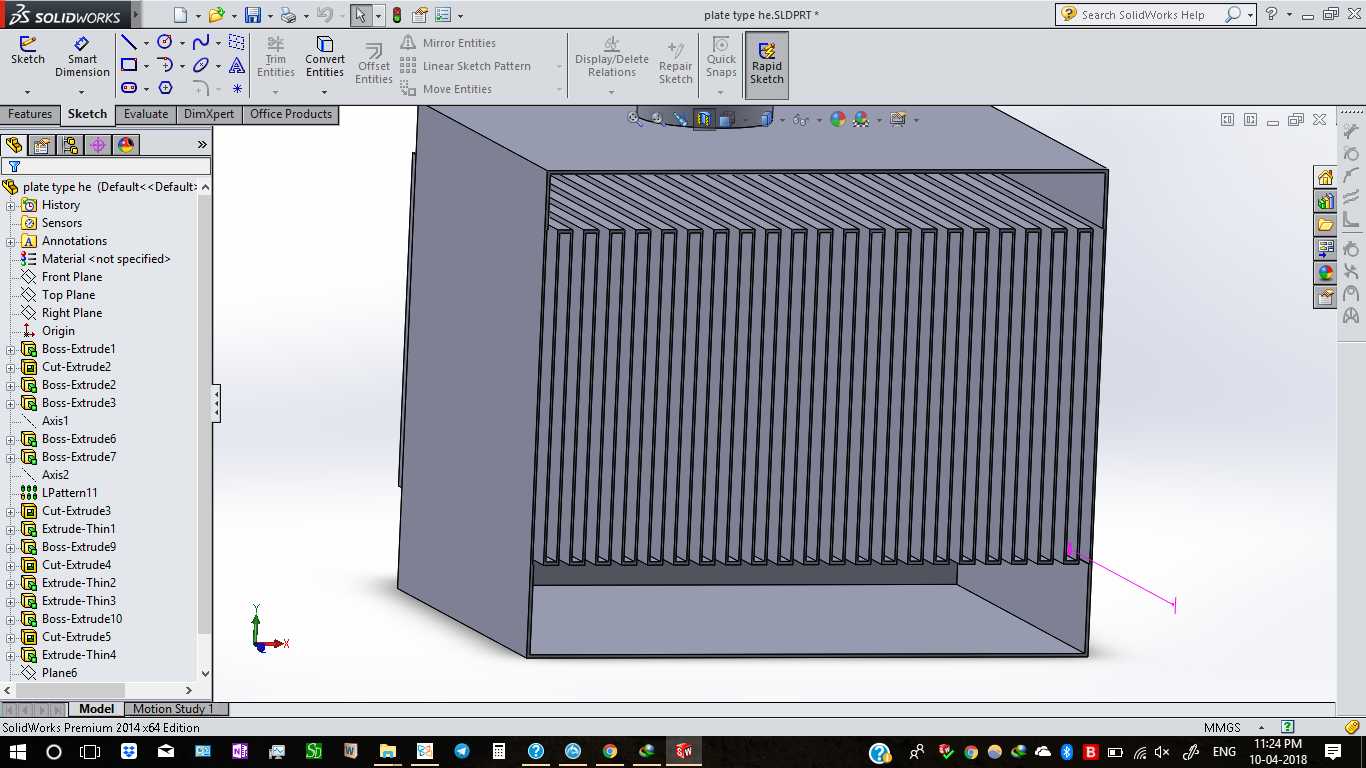

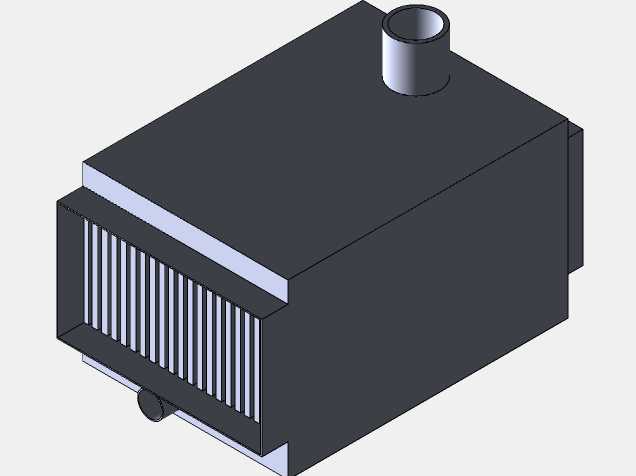

在工业废气余热回收场景中，这类错流板式热交换装置是中小型烟气换热系统的核心部件，常被布置在涂装线烘干段排气通道、小型锅炉尾部烟道、工业窑炉低温排气段，用来回收废气中携带的低品位余热，预热进风或者生产用水，降低生产环节的热能损耗。从结构设计逻辑来看，该装置采用错流流道布局，冷热流体分别在板片两侧呈垂直方向流动，相比顺流、逆流结构，错流布局的进出口接管布置更灵活，能适配现场狭窄的安装空间，不需要额外增设大角度弯头来调整管路走向，可减少现场安装的管路改造成本。板片组采用等间距平行排布，每片换热板的边缘做了折边密封结构，不需要额外加装密封垫片就能实现流道分隔，避免冷热流体串流，同时板片表面压制有细密的导流凸纹，一方面可以增加板片的结构刚度，承受两侧流体的压差变形，另一方面能扰动流体边界层，破坏层流底层，提升整体换热效率。顶部设置的单管程接口为热流体入口，对应底部和侧部分别设置冷流体进出口与热流体出口，安装时需要预留顶部至少1.2倍接管直径的检修空间，方便后期对接管路与清理入口积灰，设备整体的安装底座采用平板式结构，可直接通过螺栓固定在钢制支架或者混凝土基础上，底座平面度要求控制在每米1mm以内，避免板片组受安装应力产生变形泄漏。在功能特性上，该结构的流道截面开阔，针对含少量粉尘的废气工况，不容易出现流道堵塞问题，日常维护只需要从入口端通入压缩空气吹扫即可完成清理，不需要拆解板片组，能降低运维的工作量。设计过程中优先考虑了板片的焊接工艺性，所有板片的折弯角度统一，焊缝位置集中在板片组四周，可采用自动化缝焊工艺完成密封焊接，既能保证焊接质量的一致性，也能控制生产制造成本。流道的间距设置经过换热效率与阻力损失的平衡计算，在常规废气风速工况下，设备的阻力损失控制在合理区间，不需要额外配置高风压的引风机，能匹配现有废气系统的风机参数，不需要对原有风路系统做大规模改造。
