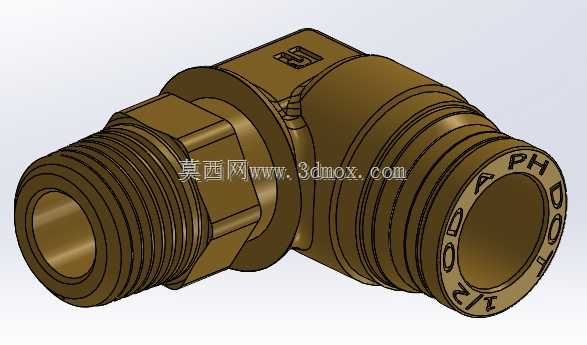

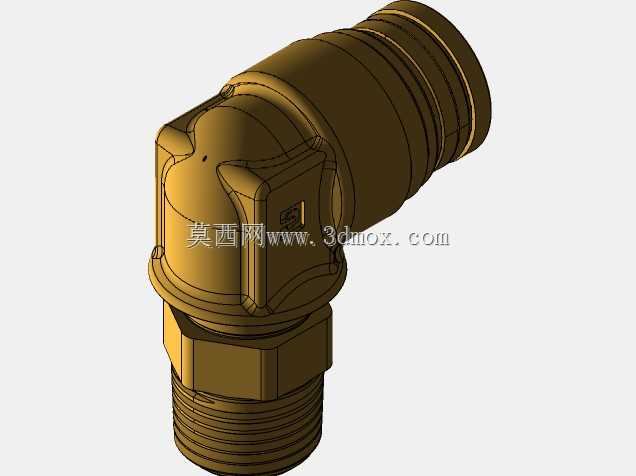

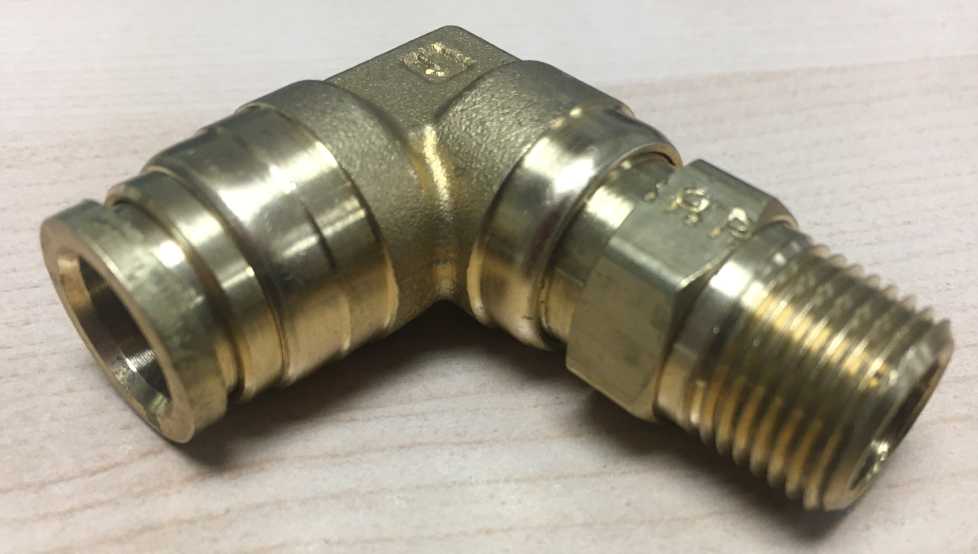

90度黄铜直角气动管路旋转转接接头

在气动控制回路、低压流体输送管路的现场布设中，经常会遇到管路走向需要直角转向、同时连接端需要相对转动避免管路拧扭的工况，这类场景下直角旋转转接接头是非常常用的管路连接件。这款黄铜材质的90度旋转弯头，一端采用3/8英寸外锥管螺纹，可直接拧入带有对应内锥螺纹的阀块、气缸气口、设备壳体接口上，锥管螺纹的自密封特性可以在不额外缠绕过多密封材料的情况下实现低压工况下的可靠密封，减少装配工序的额外工作量。另一端为1/2英寸规格的推压式快插接口，也就是行业内常说的PTC快接端，安装时只需将对应外径的气动软管切口处理平整后直接推入接口即可完成连接，内部的卡簧与密封胶圈会自动抱紧软管外壁实现密封与抗拉脱，拆卸时只需按下接口端面的释放套即可拔出软管，在设备维护、管路改线时能大幅提升拆装效率。接头本体采用六角结构设计，3/4英寸的对边尺寸可以适配普通活动扳手、开口扳手的夹持需求，装配时可以直接通过六角部位施加拧紧力矩，避免直接夹持螺纹或者快插端造成部件变形损坏。作为旋转式接头，其两个连接端之间可以实现相对转动，在设备存在小幅摆动、管路需要随动的工况下，比如自动化生产线的气动夹具随动气路、移动工位的供气支路，这种旋转结构可以避免软管长期处于拧扭状态产生疲劳开裂，延长管路的整体使用寿命。建模过程中需要重点关注两个连接端的轴线垂直度，90度夹角的公差控制会直接影响安装后管路的走向精度，若夹角偏差过大，安装后快插端的软管会出现别劲的情况，长期使用会在接头根部产生应力集中。外螺纹端的螺纹牙型需要符合锥管螺纹的标准锥度，牙顶牙底的圆角处理要符合密封要求，快插端的内部卡簧槽、密封槽的尺寸公差需要严格匹配对应规格软管的插拔力要求，既要保证插入后不会轻易脱开，也要避免插入力过大增加现场装配难度。接头的流道内部做了圆弧过渡处理，直角转向处没有尖锐的直角拐角，能减少压缩空气或者低压流体通过时的压力损失，降低气流高速通过时产生的啸叫噪音。黄铜材质的选用兼顾了加工性能与抗腐蚀能力，在常规车间环境、普通气动工况下不会轻易产生锈蚀，表面不需要额外做镀层处理就能满足使用要求，同时黄铜本身的自润滑特性也能保证旋转部位长期转动不会出现卡滞。安装时需要注意外螺纹端的拧紧力矩不能过大，黄铜材质的强度相比钢材更低，过大的拧紧力会造成螺纹滑牙、六角部位变形，快插端连接软管时要保证软管插入到底，避免插入深度不足导致通气后软管脱开。这类接头广泛应用在轻工自动化设备、小型气动工具、车间压缩空气支路改造、低压冷却水回路转向等场景，在空间受限无法使用长管路转弯的位置，单个直角旋转接头就能同时完成转向与旋转补偿的功能，减少管路中额外接头的使用数量，降低整个气路的泄漏点。
