V型多缸内燃机整机结构三维数模

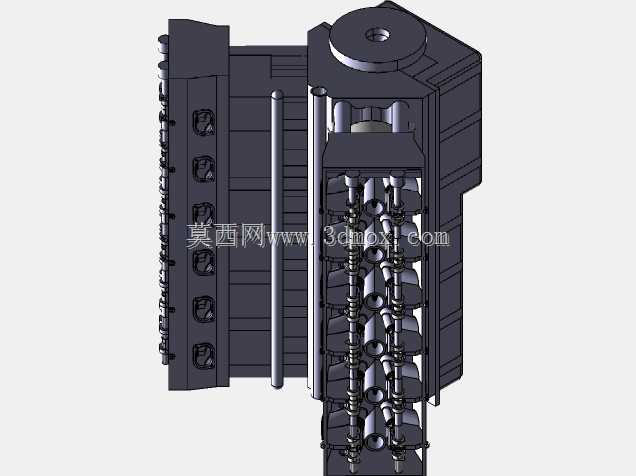

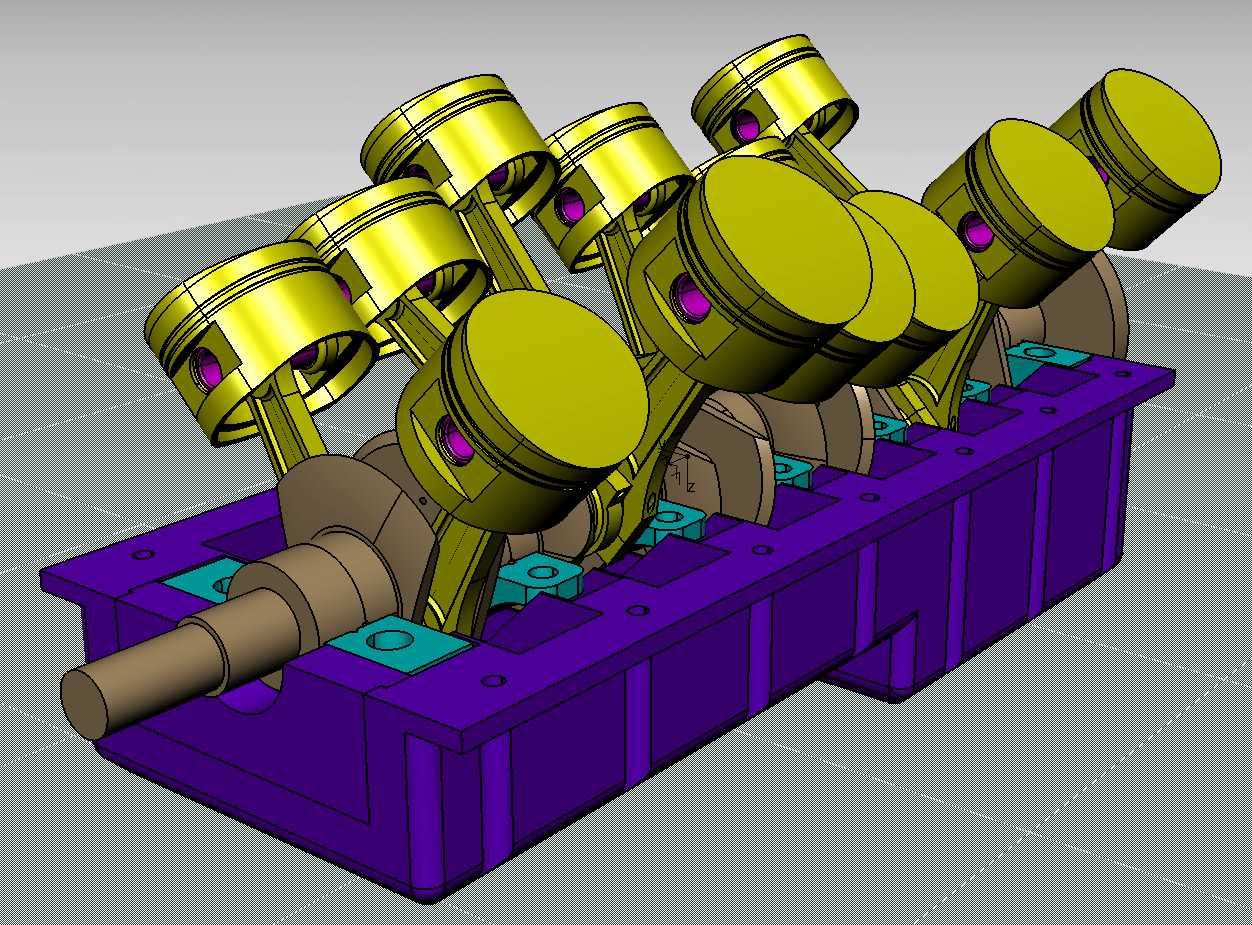

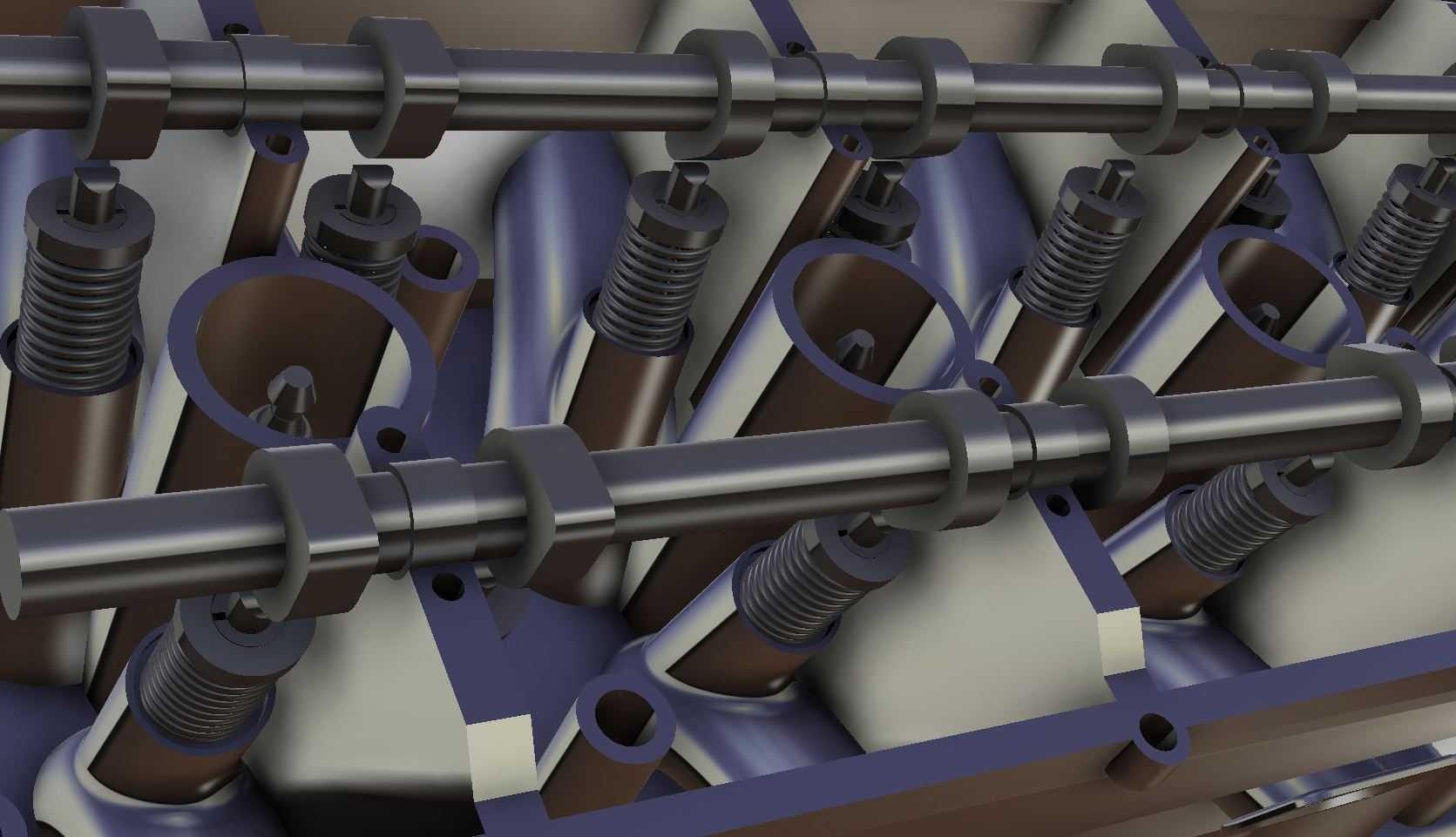

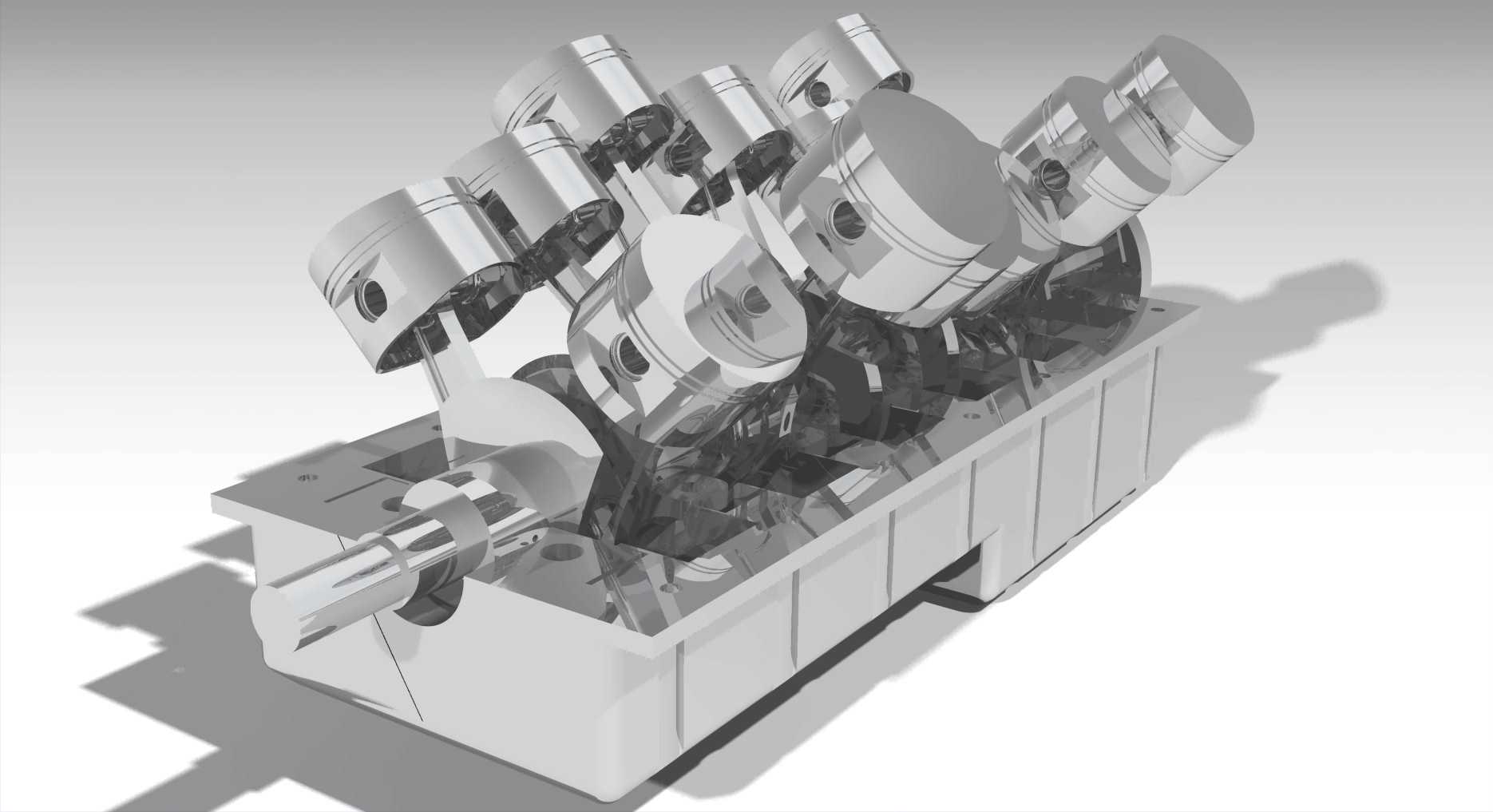

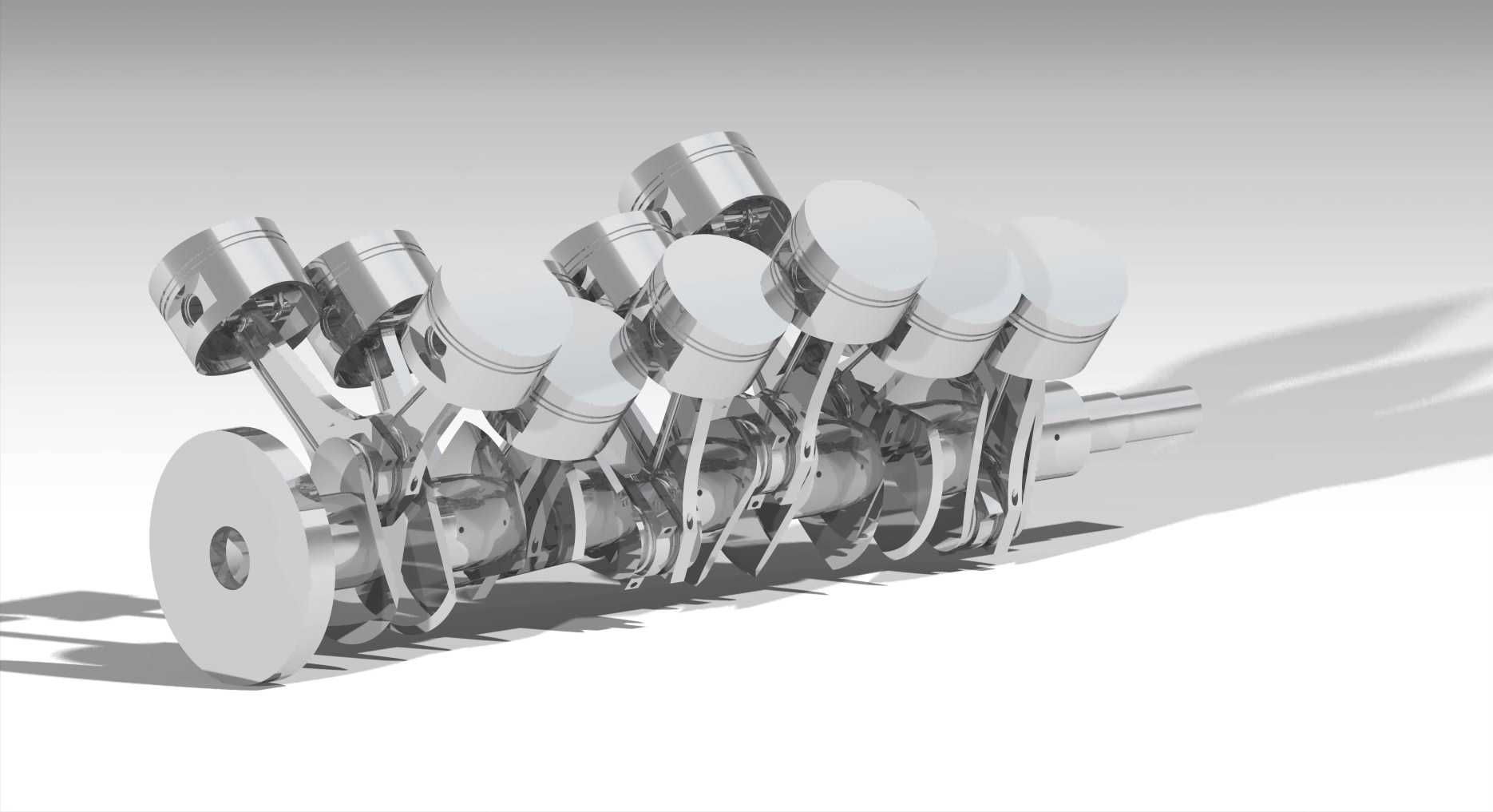

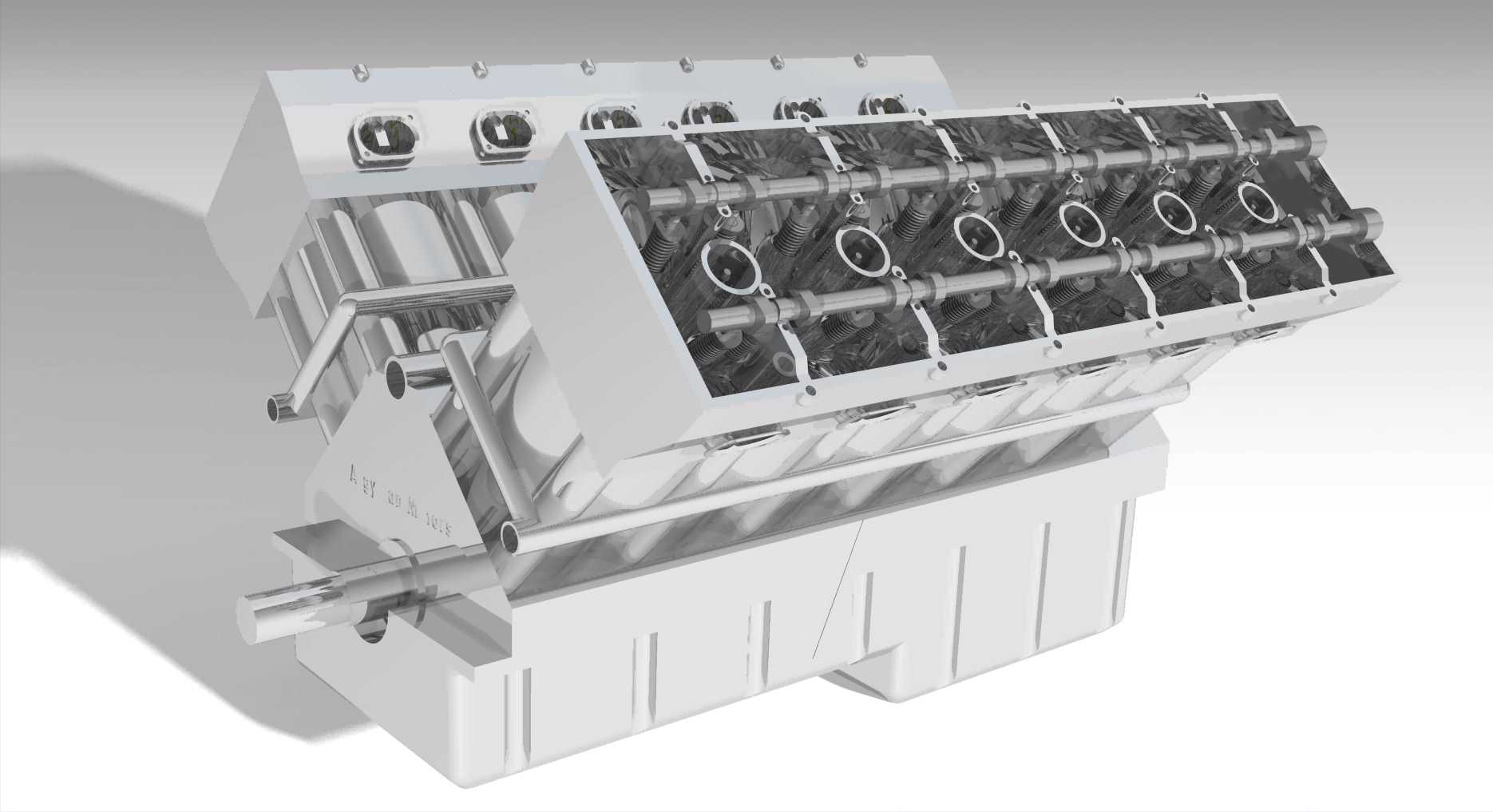

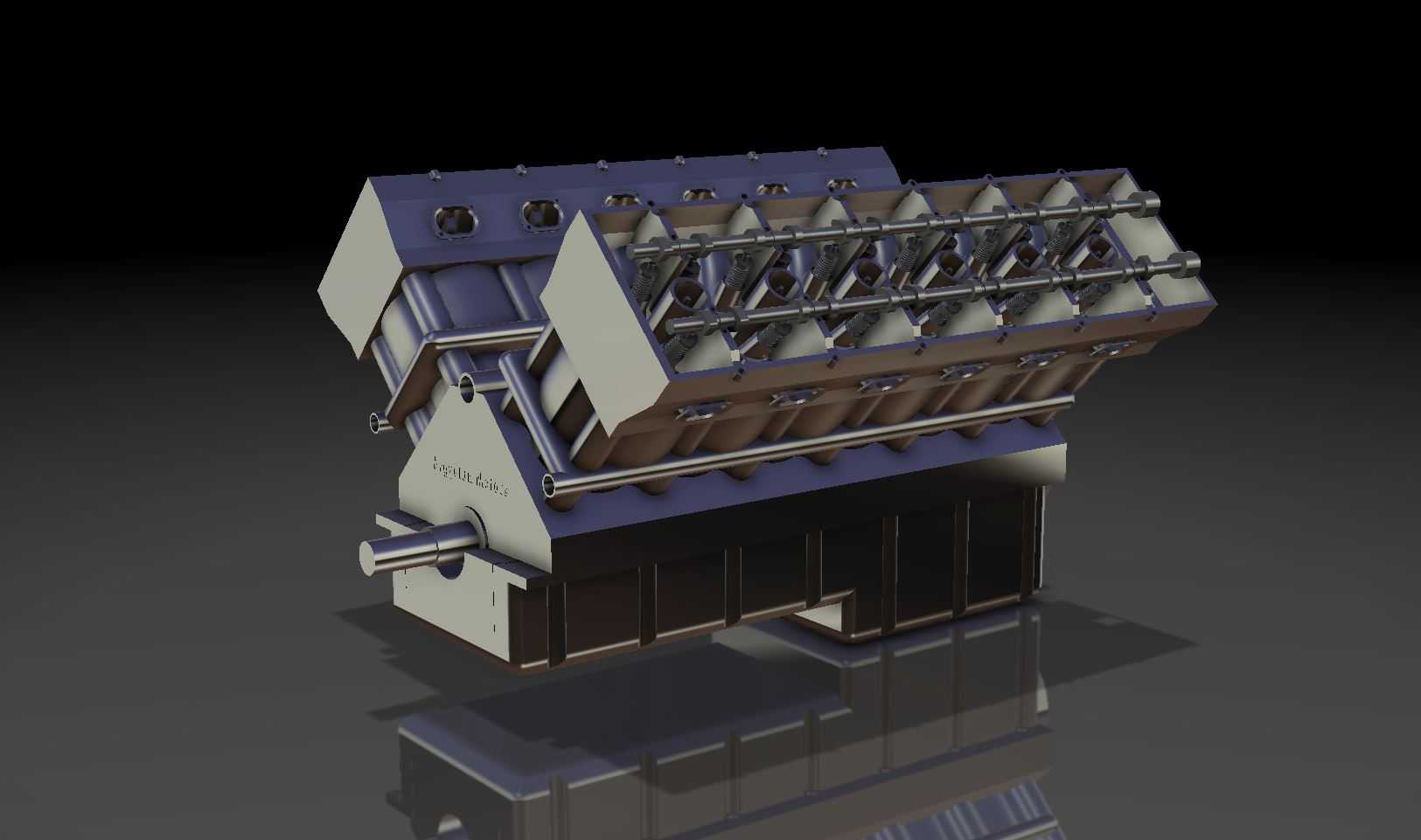

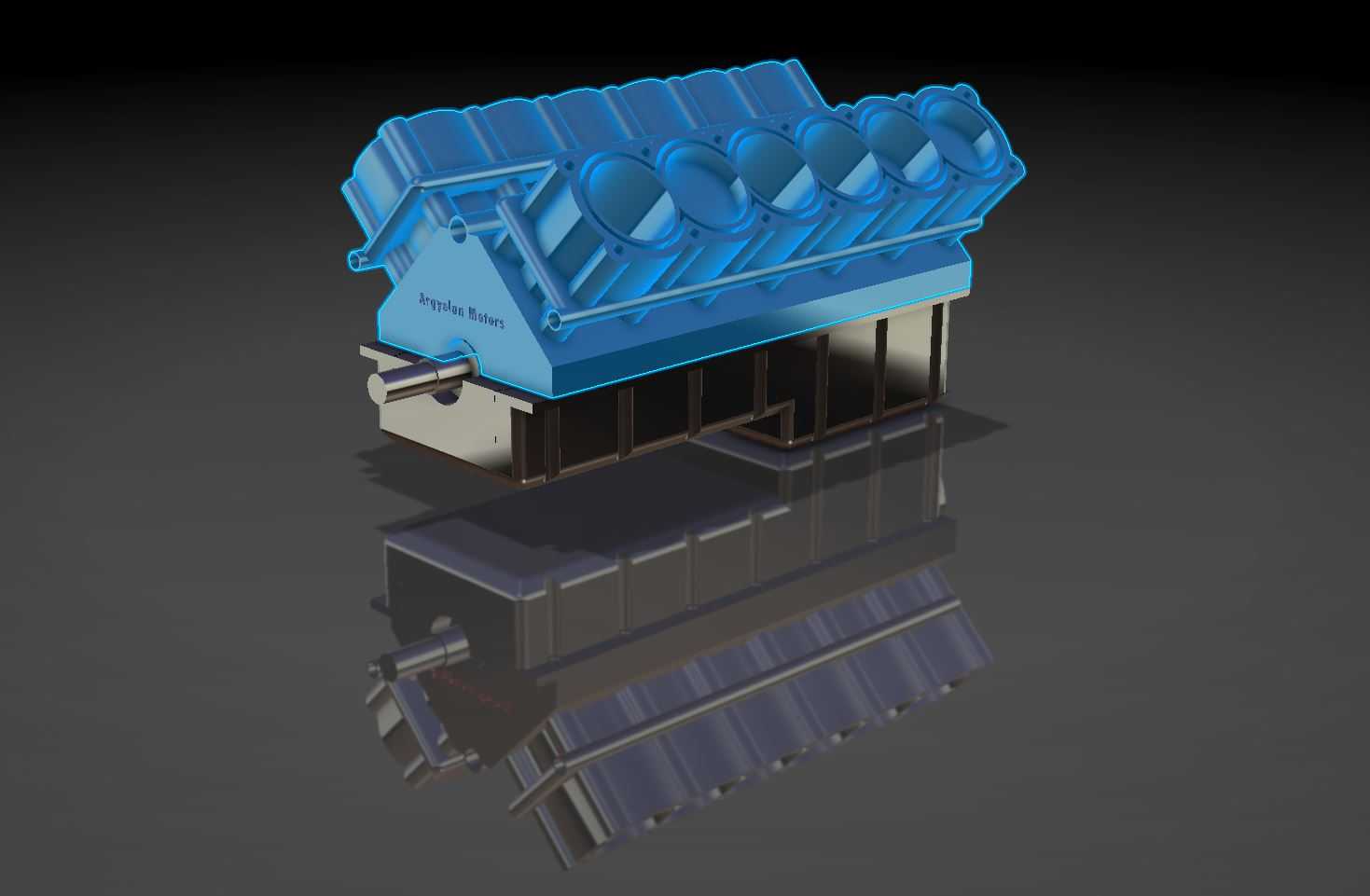

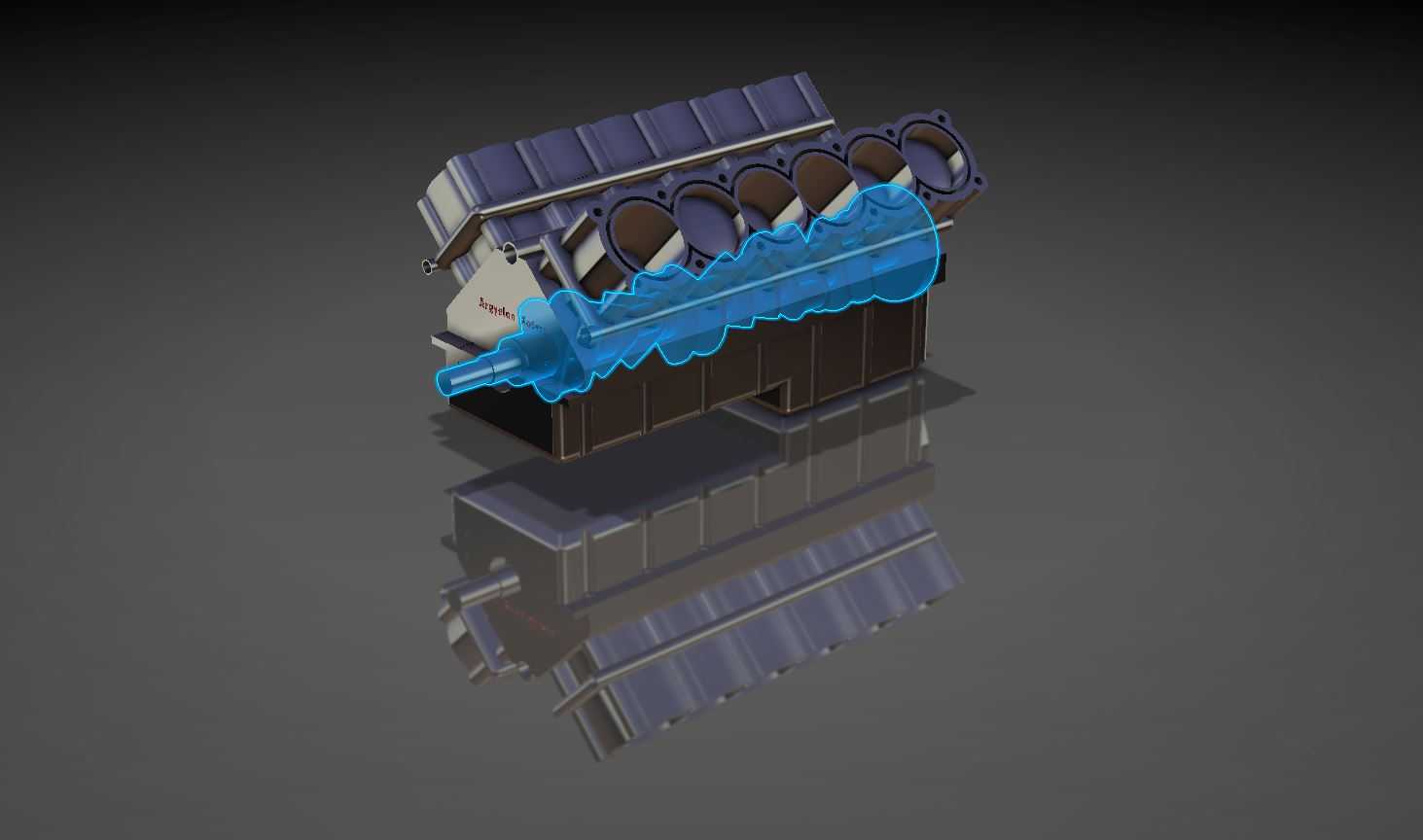

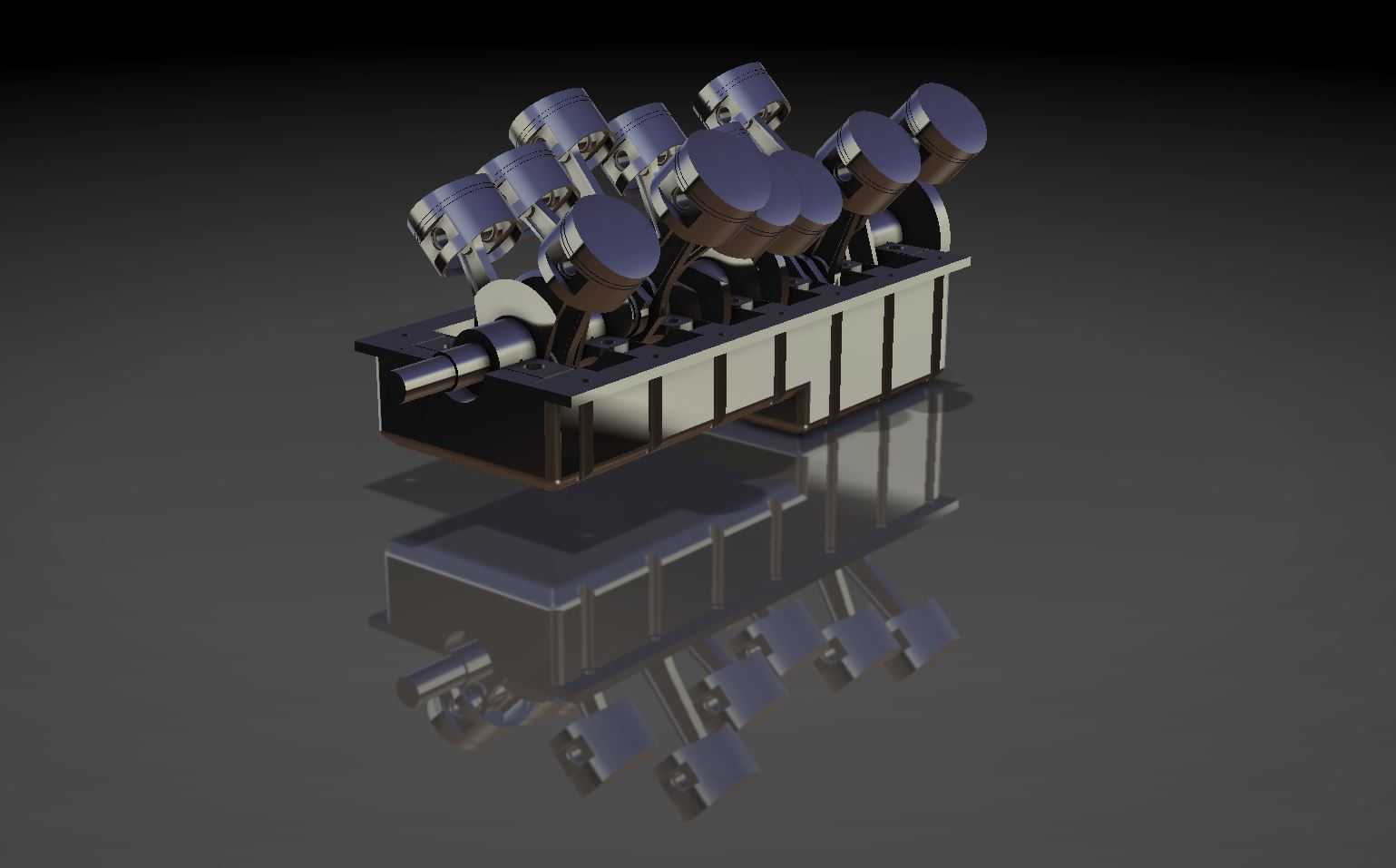

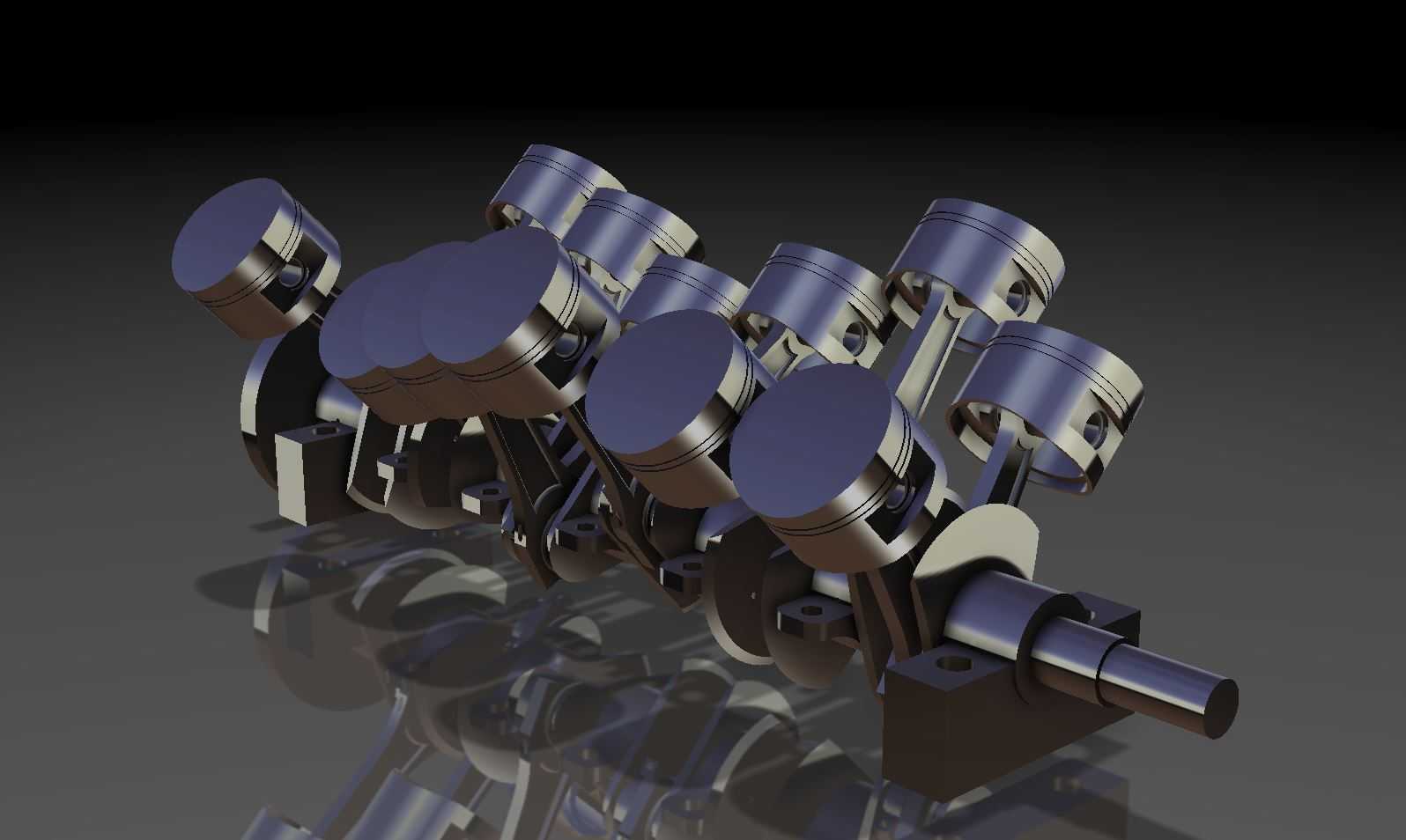

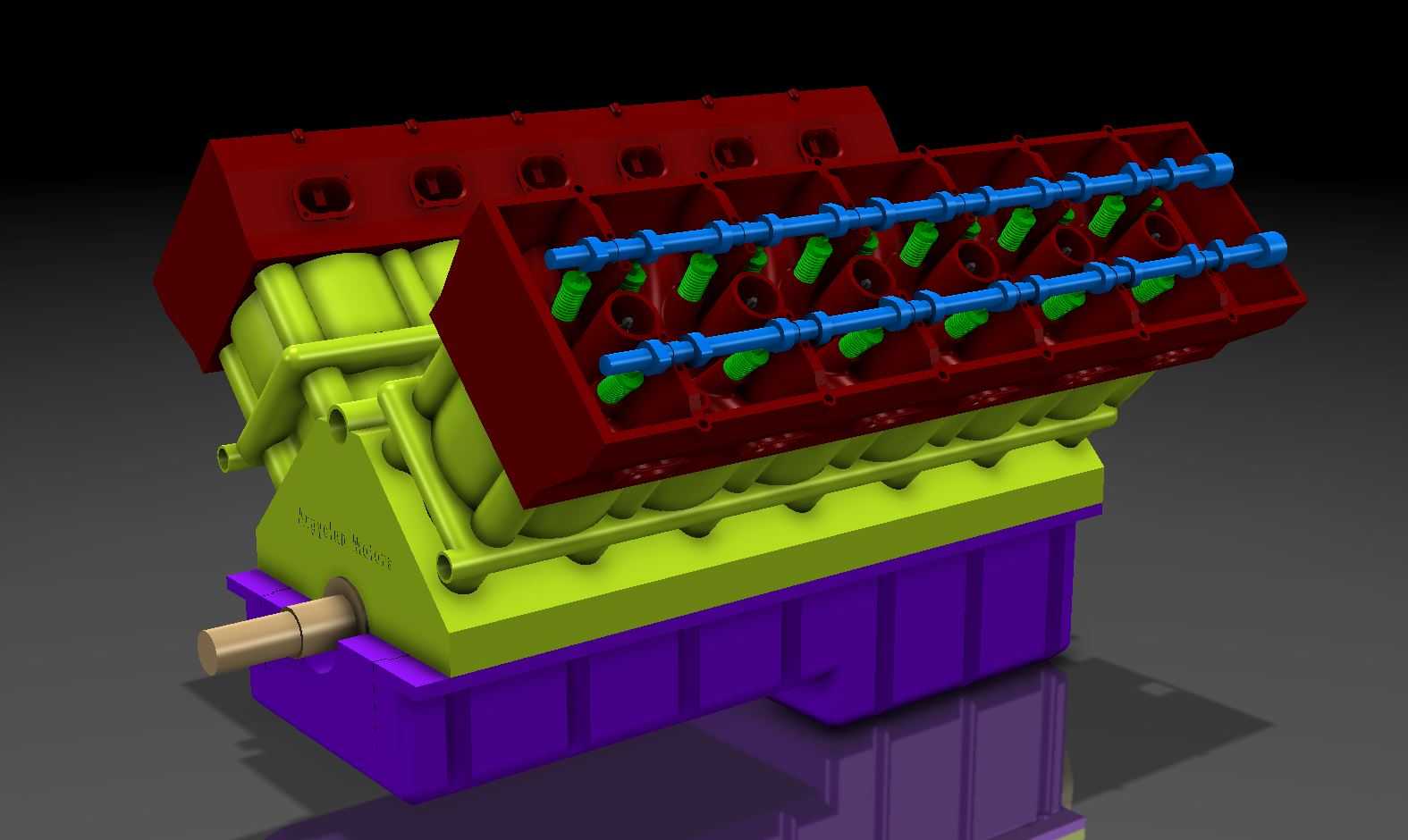

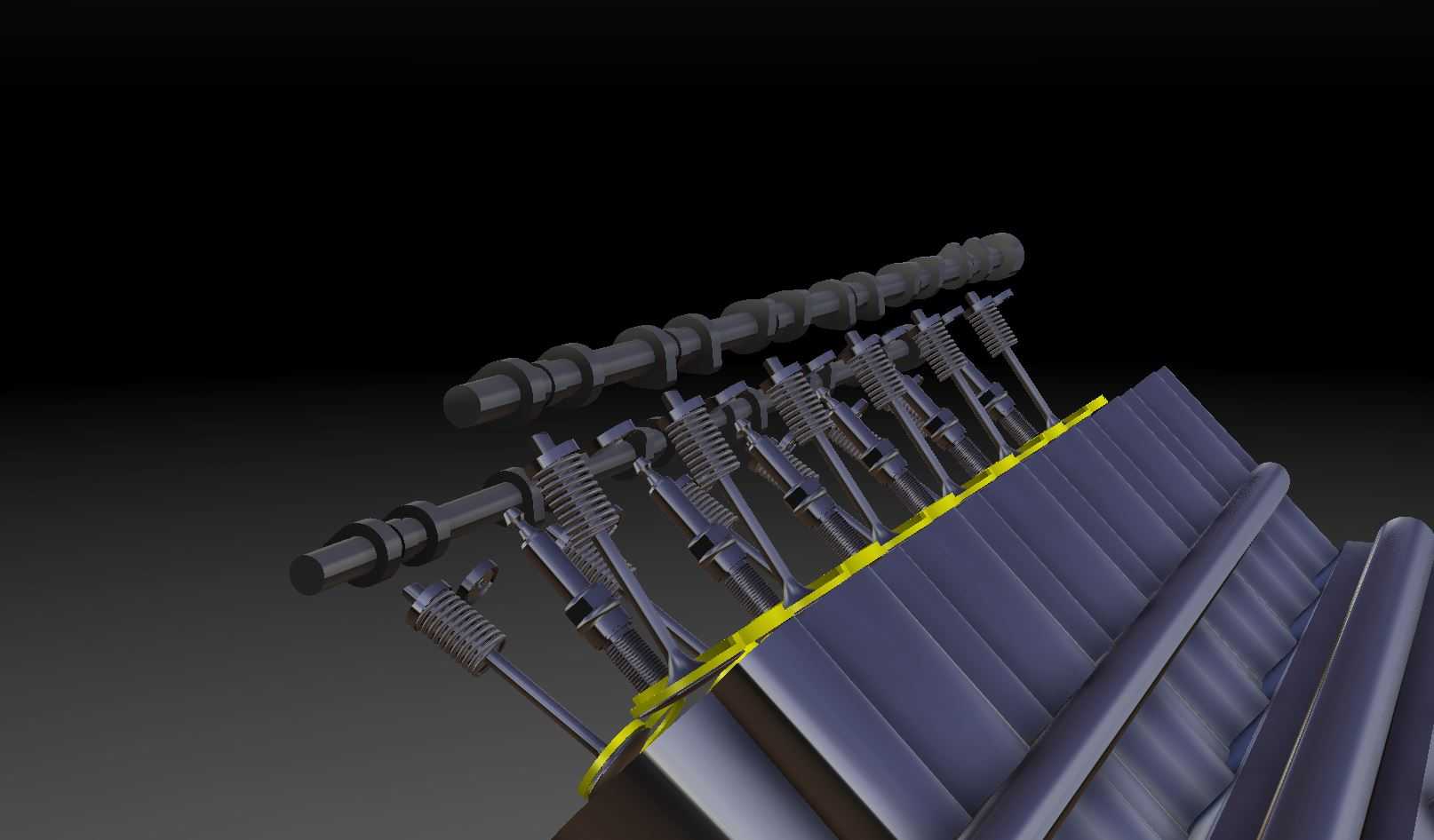

该V型多缸内燃机结构数模，完整还原了往复式活塞内燃机的核心装配关系，可直接用于动力总成匹配阶段的结构干涉校验、教学演示场景的原理拆解，也能作为整车动力舱布局设计的参考基准。从实际工程应用角度看，这类大缸数V型布局内燃机多用于大排量乘用车辆、重型工程装备的动力单元，相比直列布局能在相同缸数下大幅压缩轴向安装尺寸，降低动力总成的纵向占用空间，给传动系统、冷却附件留出更多布置余量。模型在结构设计上完整呈现了分体式缸体、缸盖、气门机构、活塞连杆组、油底壳、曲轴输出端的全部配合关系，缸盖部分的进排气道布局、凸轮轴安装位都做了等比例还原，能直观看到每一组气门与对应气缸的位置匹配逻辑，活塞与缸套的配合间隙、连杆与曲轴曲柄的连接位都保留了实际装配的公差预留空间，方便后续做运动仿真时直接添加约束即可模拟活塞往复、气门开闭的完整工作循环。在安装边界层面，模型预留了缸体两侧的发动机悬置安装凸台位置，曲轴输出端的法兰连接尺寸符合常规大排量动力的匹配规范，油底壳的下部轮廓做了避让设计，避免整车布置时与前副车架、转向拉杆产生运动干涉，缸盖上部的气门室盖安装平面、点火线圈/喷油器的安装位都按照实际量产机型的布局做了还原，可直接用于周边附件的装配匹配。做这类动力模型的结构设计时，首先要确认V型夹角的角度参数，这个角度直接决定了整机的宽度尺寸、平衡轴的布置方案，以及进排气歧管的走向空间，模型中采用的夹角属于大排量V型机的常用区间，能保证两侧气缸的进气均匀性，同时降低整机的振动水平；其次是缸体的加强筋布局，在两列气缸的夹角中间位置设置了贯通式的加强结构，能提升缸体整体的刚性，降低高转速工况下的缸体形变，避免缸套失圆导致的密封失效问题。活塞部分的模型还原了活塞环槽、活塞销座的结构，连杆采用了剖分式大头设计，和实际量产机型的装配逻辑一致，方便拆解展示维修装配流程，油底壳采用了深浅腔的结构设计，能保证车辆在倾斜工况下机油泵依然能吸到足够的润滑油，避免润滑失效。
