五缸星型径向活塞动力装置结构

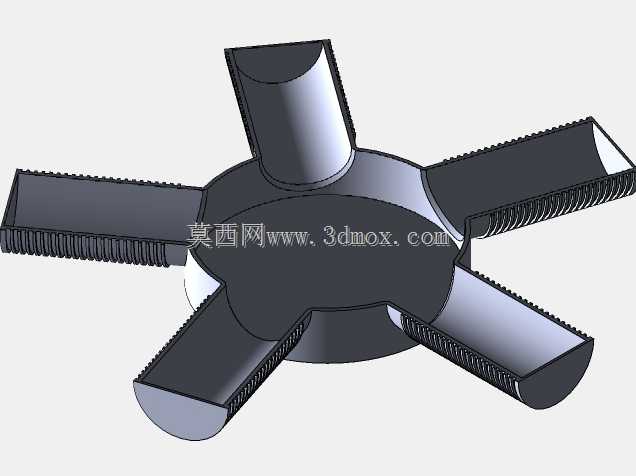

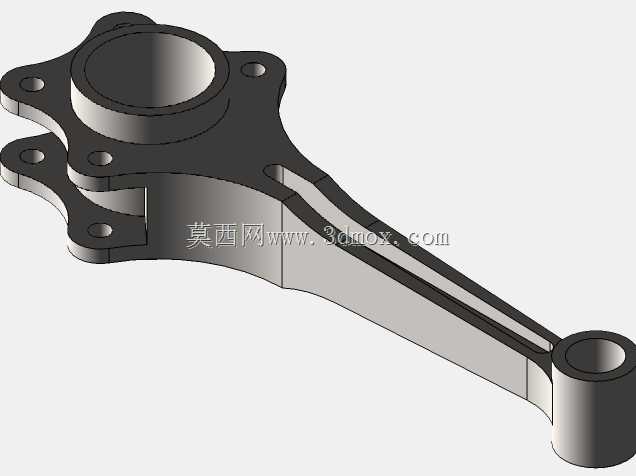

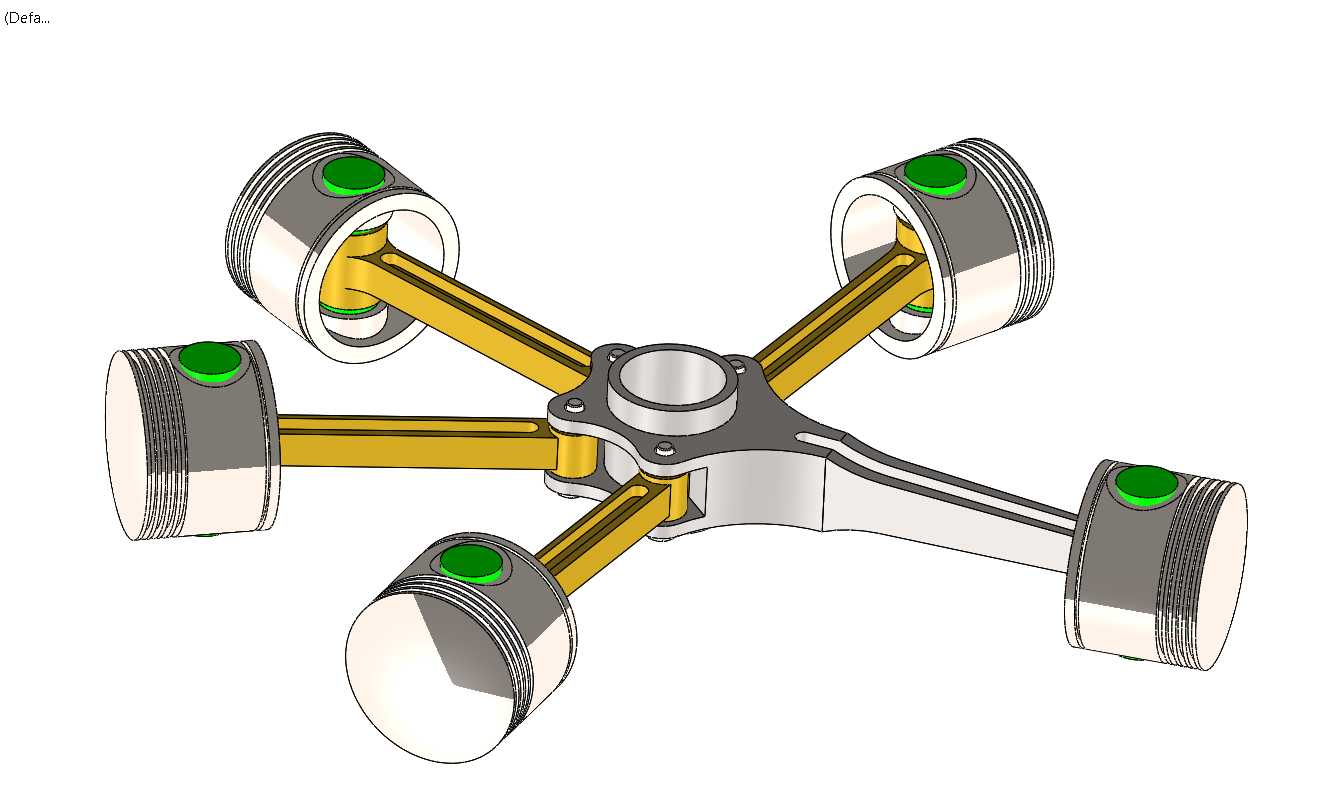

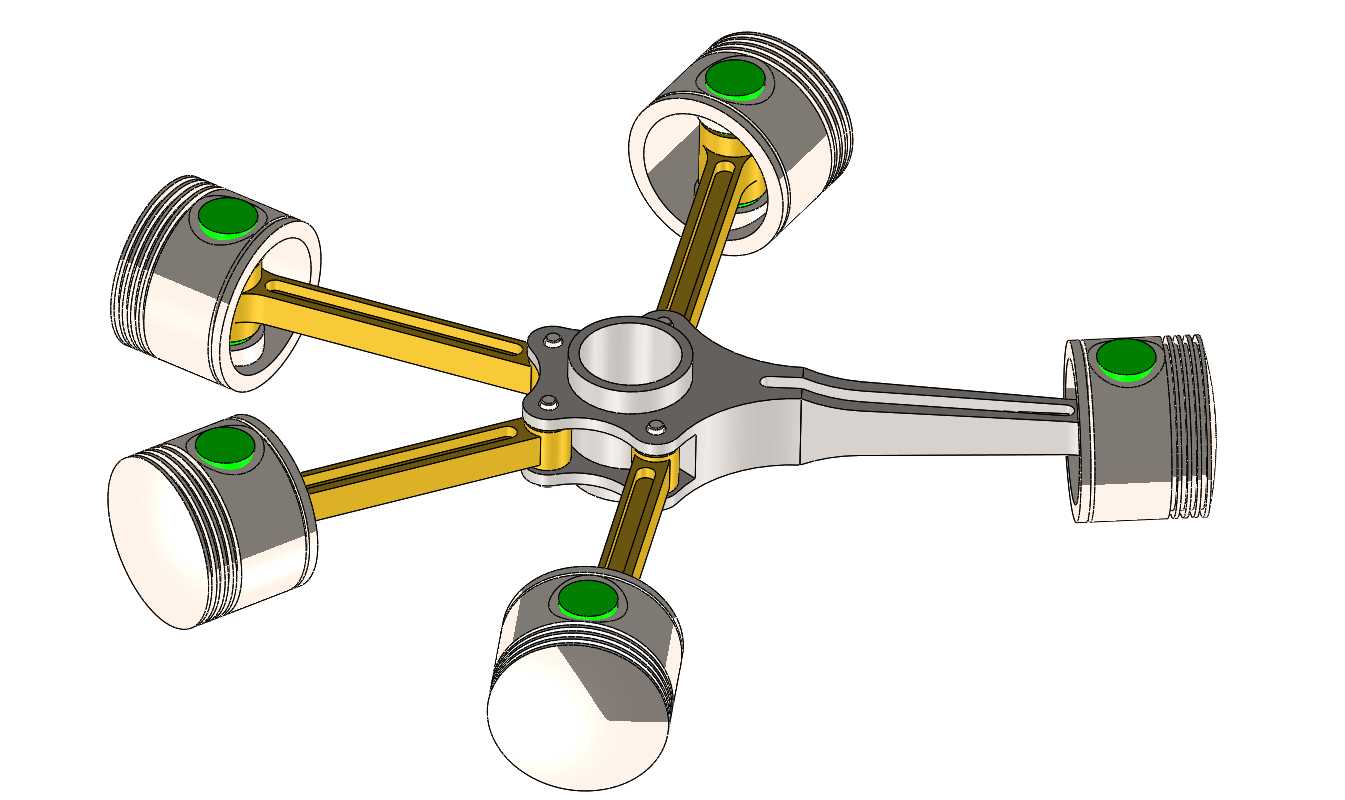

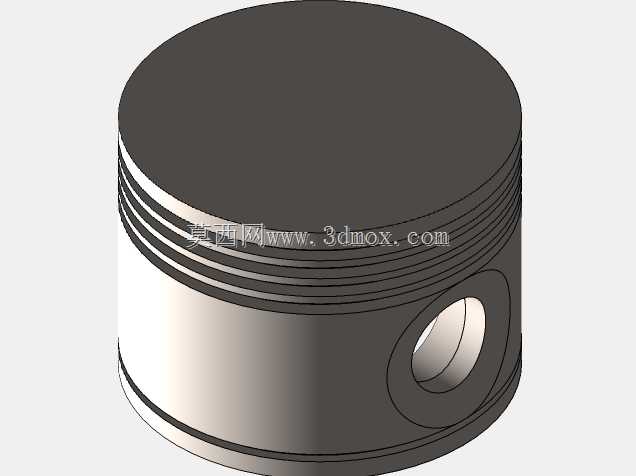

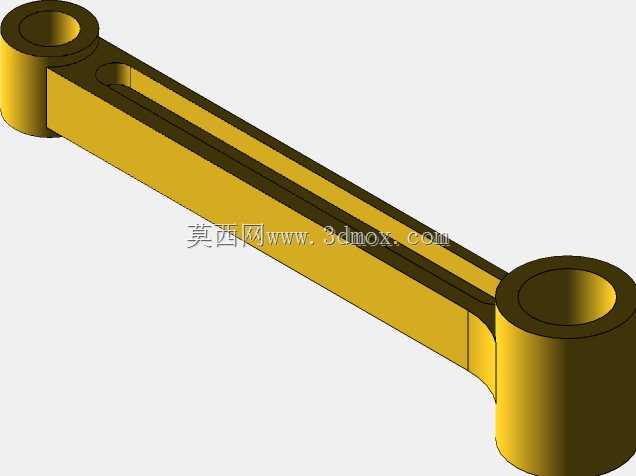

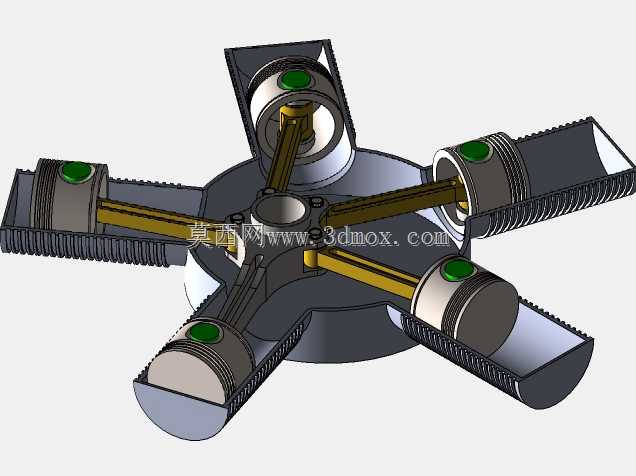

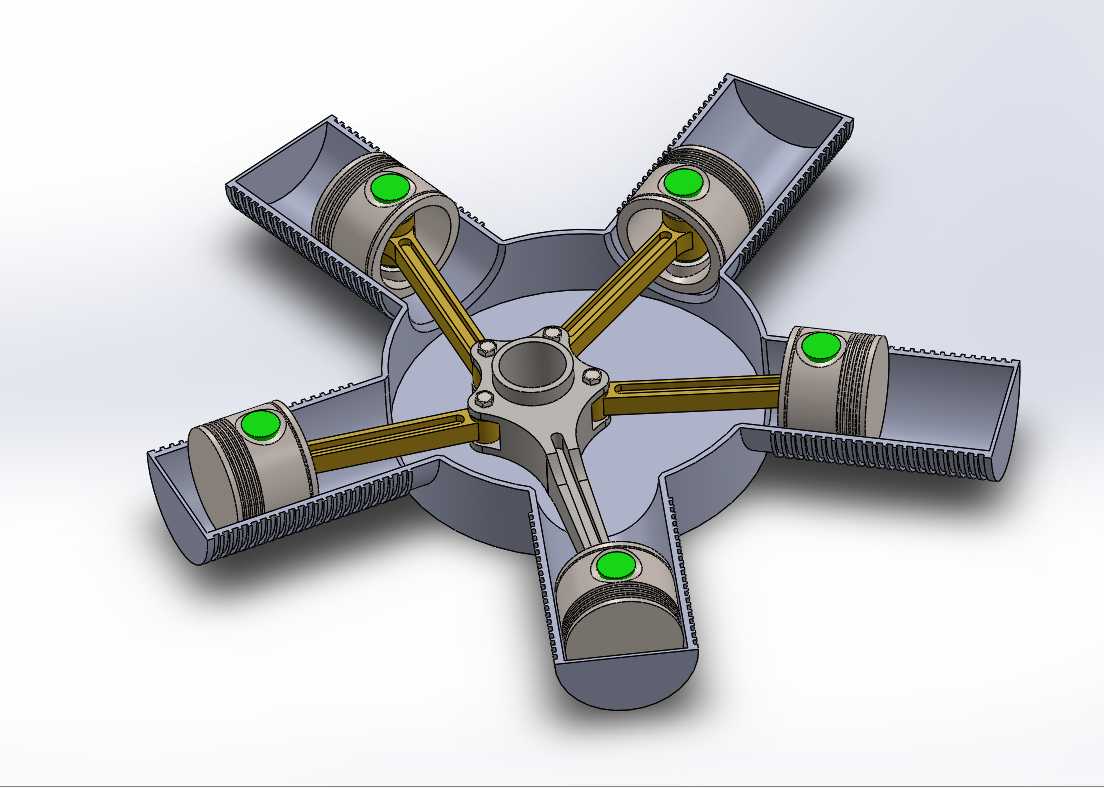

这类五缸径向布置的活塞动力结构，早年广泛应用在轻型通航飞机、早期摩托化载具以及小型固定作业动力站场景中，核心优势是单曲轴即可驱动多组活塞同步做功，整体轴向尺寸远小于同排量直列排布动力单元，不需要额外布置复杂的分轴传动结构，迎风面的散热条件也更适配风冷散热场景，不需要额外搭建复杂的液冷循环回路。从结构设计逻辑来看，五个气缸以曲轴回转中心为原点呈等角度星型发散布置，每一组气缸的活塞都通过独立的连杆与中心曲柄销铰接，做功行程沿圆周方向依次错开，曲轴每旋转一周即可完成五次做功循环，动力输出的平顺性远优于同缸数的直列单排结构，同时曲轴仅需设置单组主轴颈支撑，整体曲轴的加工难度、支撑结构的复杂度都大幅降低。设计过程中首先要锁定的是曲柄的回转半径，这个参数直接决定了活塞的行程长度，也限定了整个动力单元的径向安装边界——所有气缸的外端面到中心曲轴轴线的距离，就是整套装置的最大安装半径，在做整机搭载适配时，只要预留出对应径向空间，不需要额外预留轴向的多缸排布长度，对安装空间局促的轻型载具适配性极强。活塞与气缸的配合段预留了标准的活塞环安装槽位，图中绿色标识位置为活塞销的安装位，连杆小头通过活塞销与活塞铰接，大头端统一汇聚到中心曲柄的连杆轴颈上，这种多连杆共轴的铰接结构，需要严格控制每根连杆的长度公差，避免不同气缸的活塞到达上止点的位置出现偏差，导致压缩比不一致引发的振动异常。实际运行过程中，五个活塞沿气缸轴线做往复直线运动，通过连杆将直线推力转化为曲轴的旋转扭矩，由于气缸沿圆周均匀分布，往复运动的惯性力可以在径向方向实现大部分自平衡，不需要额外加装大质量的平衡轴来抵消振动，整套动力单元的自重功率比远优于同排量的直列、V型排布结构。在做结构建模时，需要重点校核连杆在曲轴回转过程中的运动干涉问题，尤其是相邻两个气缸的连杆在摆动到相近角度时的间隙，必须预留足够的安全余量，避免运行过程中出现连杆碰擦的故障；同时气缸与中心曲轴箱的连接端面要保证同轴度，确保活塞往复运动时不会出现偏磨，降低气缸壁的异常磨损风险。这类结构的维护便利性也较为突出，单组气缸出现故障时，可以单独拆解对应气缸进行检修，不需要将整台动力单元完全拆解，适配野外作业、轻型通航这类维护条件有限的使用场景。
