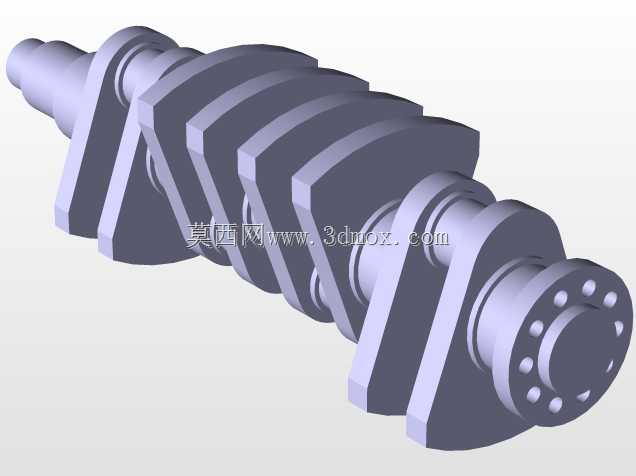

直列四缸发动机曲柄连杆机构曲轴

作为内燃机核心动力转换部件，这款曲轴主要适配直列四缸四冲程发动机，广泛搭载于家用乘用车、小排量工程机械动力单元、轻型农用机械动力总成中，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是动力输出路径上最核心的承载部件。从结构设计来看，该曲轴采用全支撑式主轴颈布局，相邻曲拐之间均设置独立主轴颈承载，可有效降低高转速下的轴颈弯曲变形量，适配最高6000rpm级别的常规汽油机运行工况。曲拐夹角采用180度对称排布，完全匹配直列四缸发动机1-3-4-2的常规点火顺序，可保证各缸往复惯性力与旋转惯性力的自平衡，无需额外加装平衡轴即可满足常规乘用车的振动控制要求，降低整机结构复杂度与制造成本。曲轴输出端设计有带均布螺栓孔的法兰结构，可直接与飞轮总成、离合器从动盘进行连接，法兰端的定位止口尺寸严格匹配主流手动、自动变速器的输入轴定位要求，安装时可保证动力输出的同轴度，避免高速传动过程中出现偏磨、振动超限问题。前端轴段预留有正时齿轮、机油泵驱动齿轮、皮带轮的安装键槽与轴肩定位面，可同时驱动配气机构、冷却系统、润滑系统的附属部件，各轴段的退刀槽、圆角过渡均采用大圆弧设计，可有效分散应力集中点，避免交变载荷下出现疲劳断裂问题。从安装边界来看，各主轴颈的同轴度公差控制在0.02mm以内，轴颈表面设计有高精度磨削加工要求，可与轴瓦形成稳定的流体动压润滑油膜，曲柄臂采用椭圆形优化截面，在保证足够抗弯抗扭强度的前提下尽可能降低旋转质量，减少发动机运转过程中的惯性载荷。油道设计采用斜向贯穿式布局，从主轴颈表面直通相邻连杆轴颈，可将主油道的压力机油直接输送到连杆轴颈摩擦面，保证高负荷工况下的润滑可靠性，避免轴瓦烧蚀故障。在实际选型应用中，该结构曲轴可适配1.3L-1.8L排量区间的自然吸气汽油机，也可经过调质、表面氮化处理后适配同排量的涡轮增压机型，满足不同动力输出等级的使用需求。
