内燃机活塞连杆组件结构设计

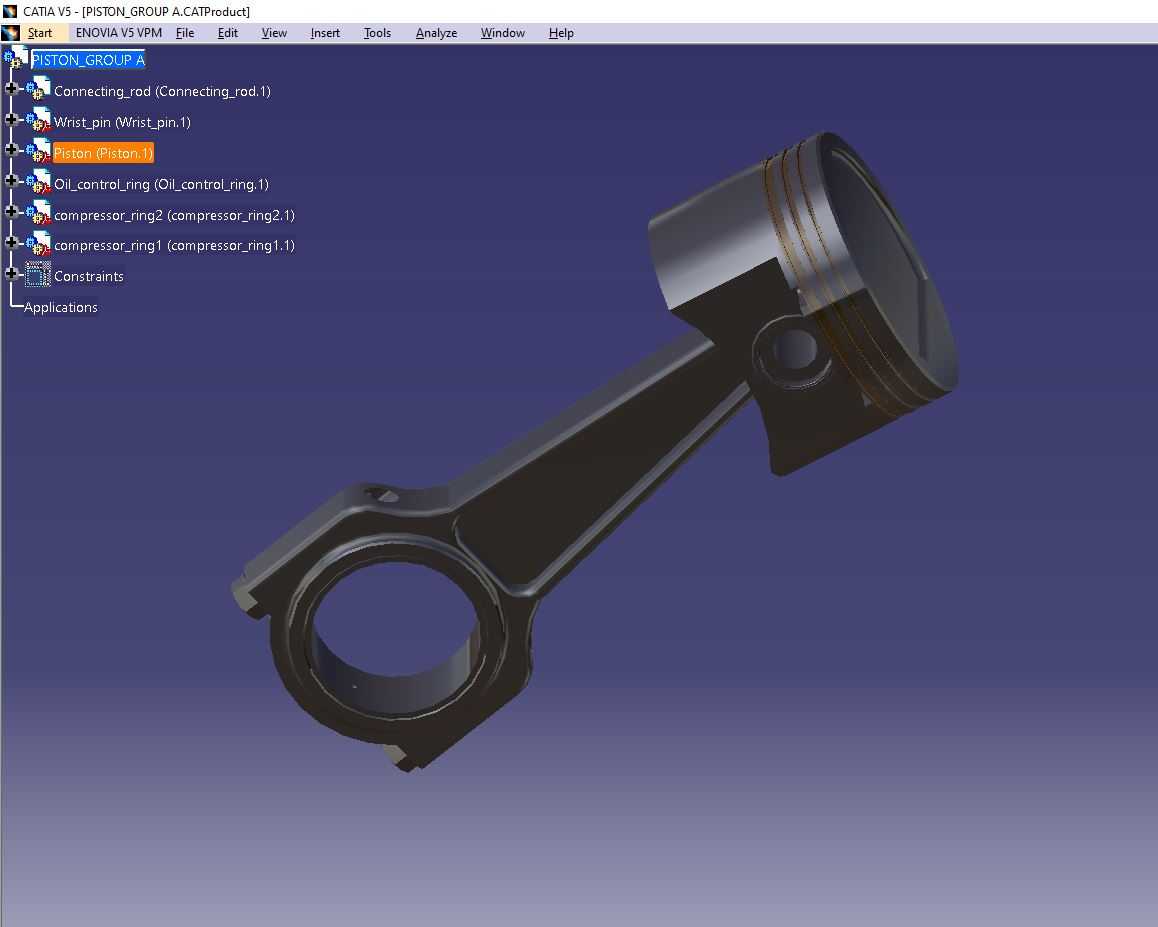

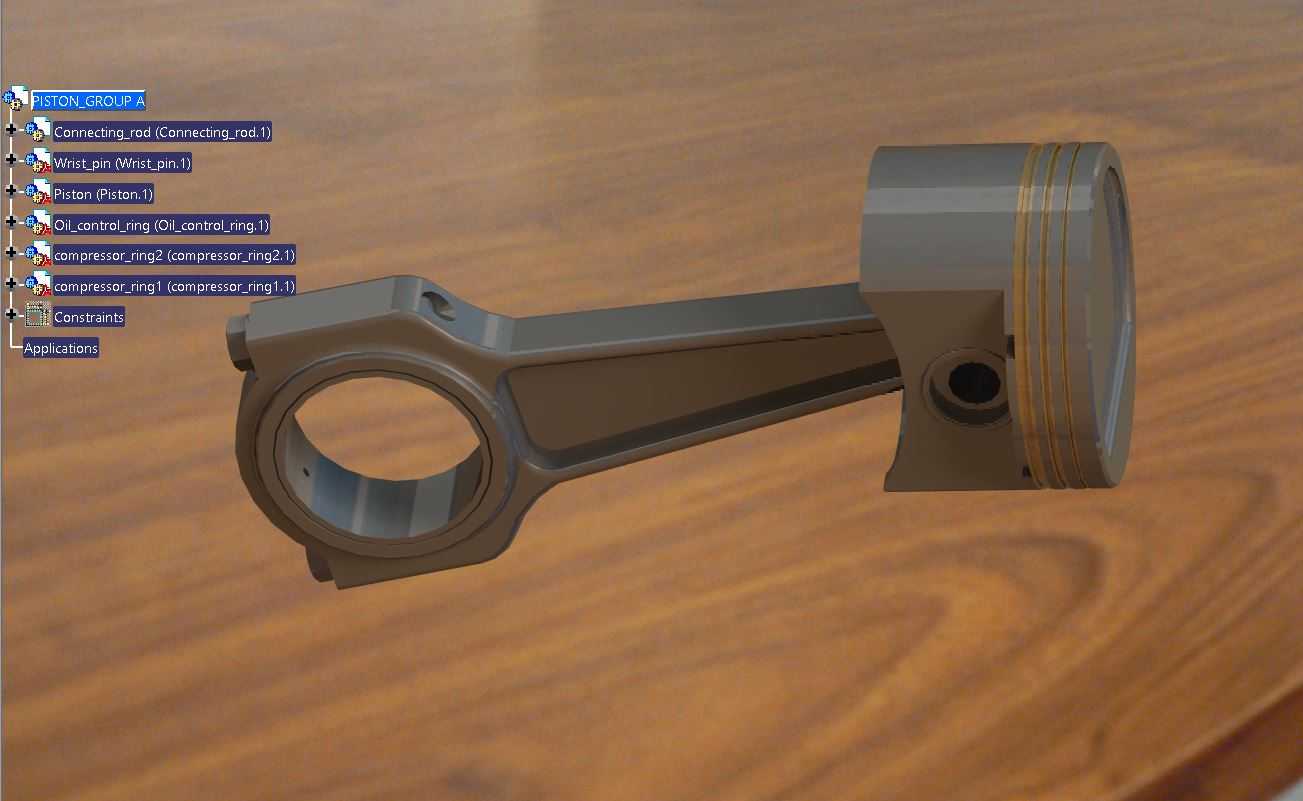

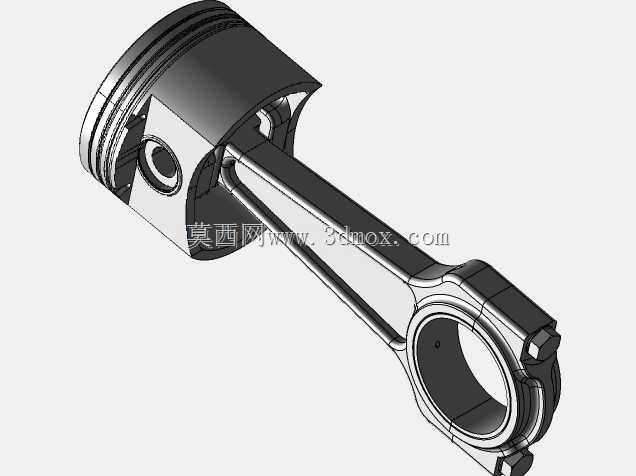

这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量四冲程汽油机、通用小型动力设备的动力输出单元。从实际装机场景来看，活塞头部的三道环槽结构分别对应气环与油环的安装位，两道气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损。活塞销座部位的加强筋结构，是针对燃气爆发时活塞顶部承受的交变冲击载荷做的应力分散设计，能有效避免销座位置在高频往复运动中出现应力集中开裂的问题。连杆部分采用工字型截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动惯量，适配高转速工况下的运动响应要求，连杆大小端的衬套与轴瓦安装位都预留了合理的过盈配合余量，小端通过活塞销与活塞实现铰接，大端则采用剖分结构与曲轴曲柄销连接，安装时可通过连杆螺栓实现精准锁紧，剖分面的定位结构能保证大端孔的圆度公差，避免运转过程中出现轴瓦偏磨。从安装边界来看，活塞裙部的型线设计采用了微椭圆结构，冷态装配时与气缸壁保留合理的配合间隙，热机状态下裙部受热膨胀后能与缸壁形成均匀贴合，既不会出现冷态敲缸的异响，也能避免热态拉缸的故障。整套组件的运动轨迹需要严格匹配曲轴的曲柄半径设计，活塞在上止点、下止点位置时，连杆摆动角度控制在合理区间内，能有效降低活塞对缸壁的侧压力，减少运转过程中的摩擦损耗与振动。在结构设计过程中，需要反复校核活塞往复运动的惯性力与连杆摆动产生的附加力矩平衡，确保组件在额定转速区间内运转平稳，同时各部位的圆角过渡处理都要对应力集中系数做严格验算，避免长期交变载荷下出现疲劳失效。这类组件除了应用在常规车用内燃机上，也可适配小型发电机组、园林动力机械、摩托艇动力单元等需要往复式动力输出的设备，不同应用场景下可通过调整活塞压缩高度、连杆中心距参数来适配不同排量与压缩比的动力需求，安装时需要严格按照扭矩要求锁紧连杆螺栓，同时保证活塞环的开口位置错开规定角度，才能确保装机后的运行可靠性与使用寿命。
