电脑显卡用被动式铝挤散热鳍片结构

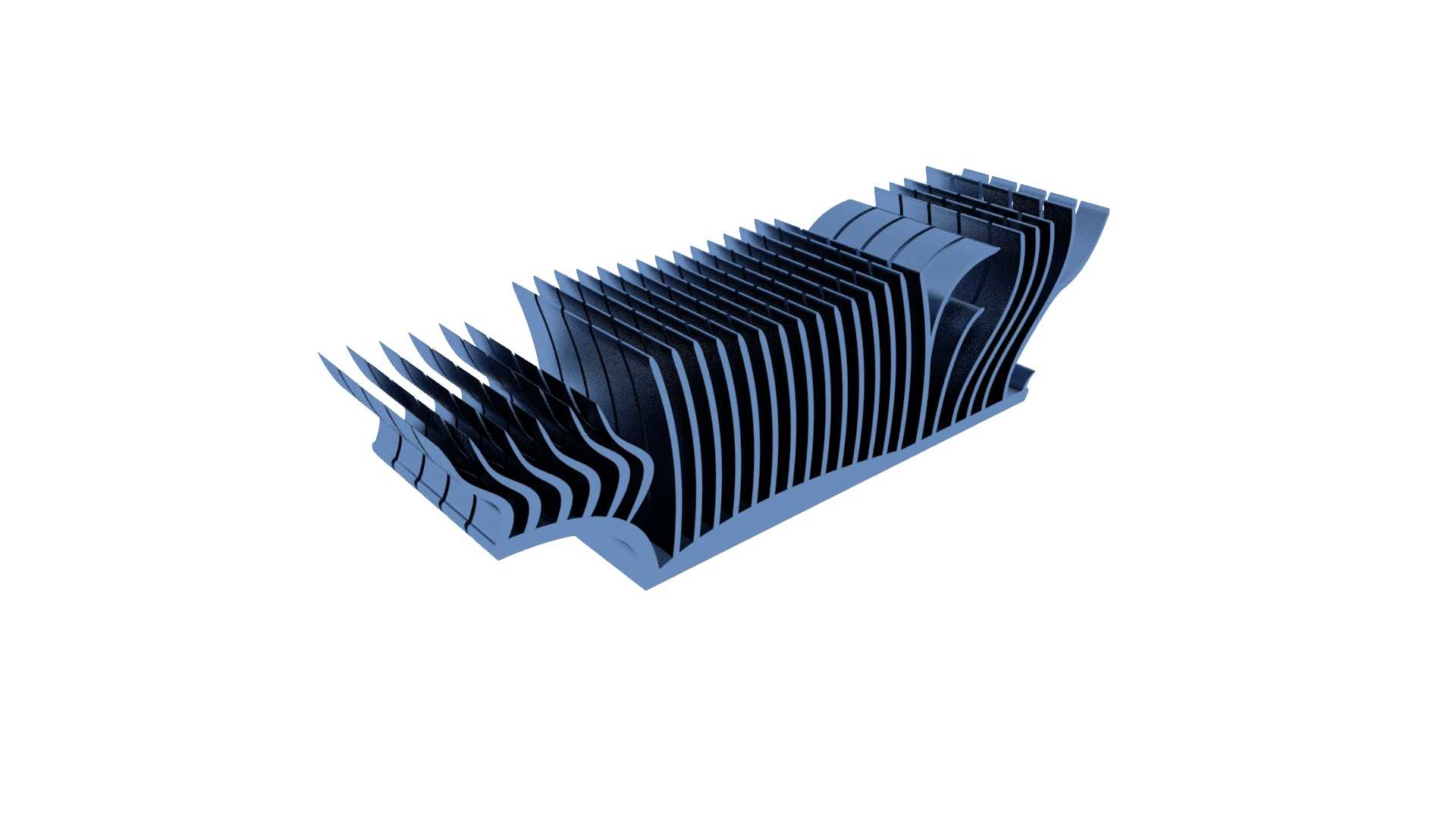

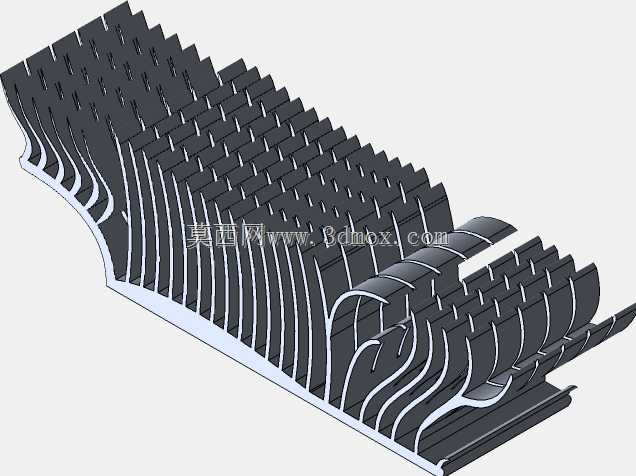

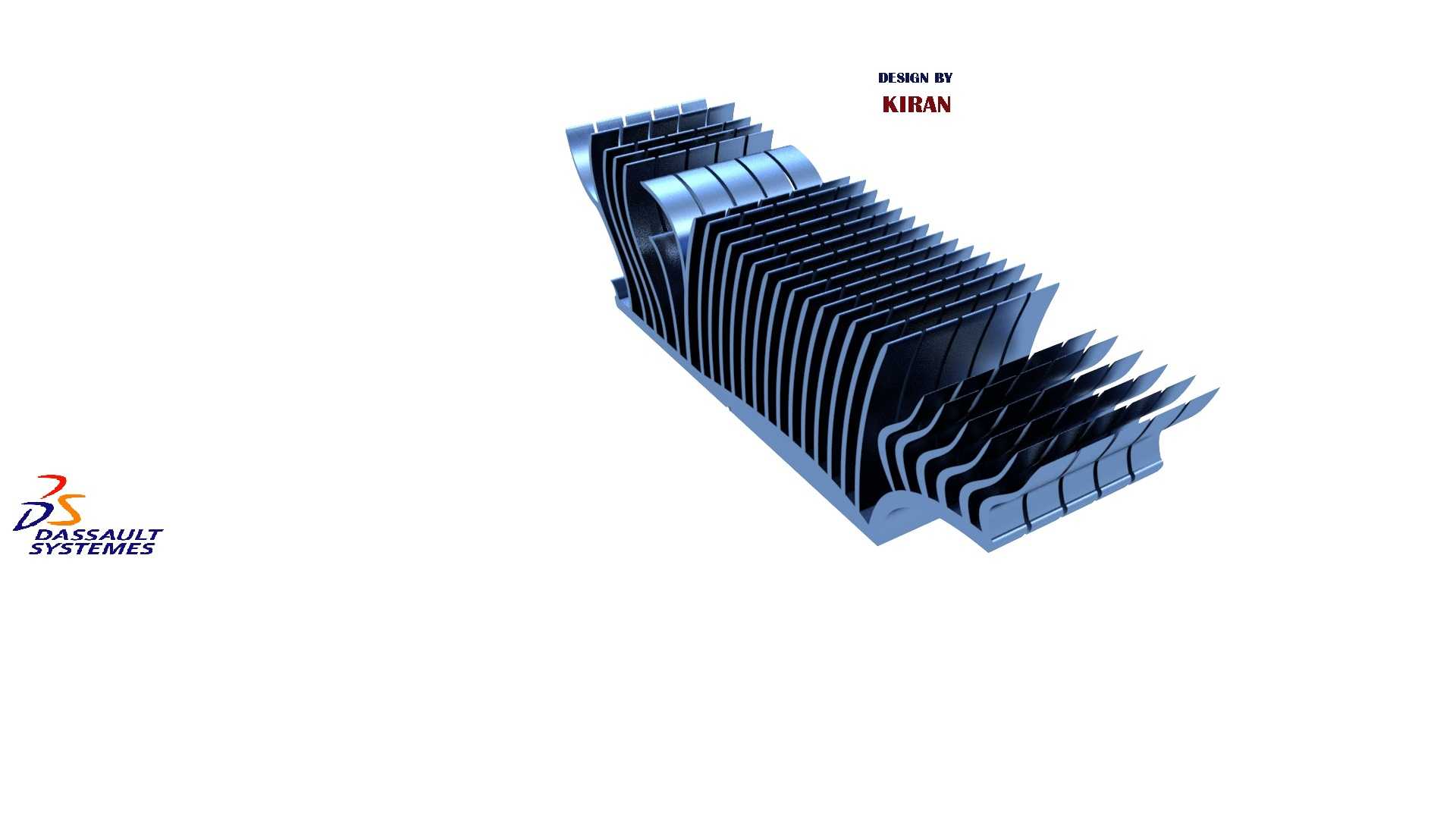

这款被动式散热结构主要面向无风扇低功耗显卡的散热需求，适配机箱内部无主动风道、对运行噪音有严格要求的使用场景，比如嵌入式工控主机、静音办公终端、家用影音播放设备这类不需要高负载长时间满频运行的硬件配置，不需要额外搭配散热风扇，完全依靠鳍片与空气的自然接触完成热交换，能彻底消除风扇转动带来的振动与噪音问题。从结构设计来看，整体采用一体化铝挤成型的鳍片阵列布局，鳍片采用不等高的阶梯式排布，靠近显卡核心热源区域的鳍片高度更高、片间间距更窄，能在核心正上方布置更大的换热面积，远离核心的边缘区域鳍片逐步降低高度、适当加大片间距，避免鳍片阵列内部形成空气流动滞止区，让冷热空气能依靠密度差自然形成微循环，提升自然对流下的换热效率。安装边界上，底部预留了与显卡PCB板贴合的平整安装基面，基面的平面度控制在合理公差范围内，能保证与显卡核心表面的充分接触，减少接触热阻，整体外轮廓尺寸适配常见的半高刀卡PCB布局，不会超出PCIe插槽的标准安装宽度，也不会遮挡相邻的扩展插槽，鳍片边缘做了圆角过渡处理，避免安装过程中割伤操作人员或者碰损板卡上的贴片元件。设计过程中优先考虑了铝挤工艺的成型可行性，鳍片的厚度、拔模斜度都符合常规铝挤加工的工艺要求，不需要后续额外的切削加工就能直接成型，鳍片根部做了加厚的圆弧过渡，既可以提升鳍片的结构强度，避免运输安装过程中鳍片变形倒伏，也能加快热量从底部基座向各层鳍片的传导速度，让整个鳍片阵列的温度分布更均匀，减少局部热量堆积。这类被动散热结构没有运动部件，不存在风扇轴承磨损、积灰停转的故障风险，长期使用的维护成本极低，只要保证鳍片表面没有过多灰尘覆盖，就能长期稳定维持散热能力，适合长时间不间断运行的低功耗硬件场景，鳍片表面做了阳极氧化处理，既可以提升表面的热辐射能力，也能避免铝基材长期使用出现氧化锈蚀的问题，延长散热结构的使用寿命。
