中压架空线路链式绝缘子PS-70结构设计

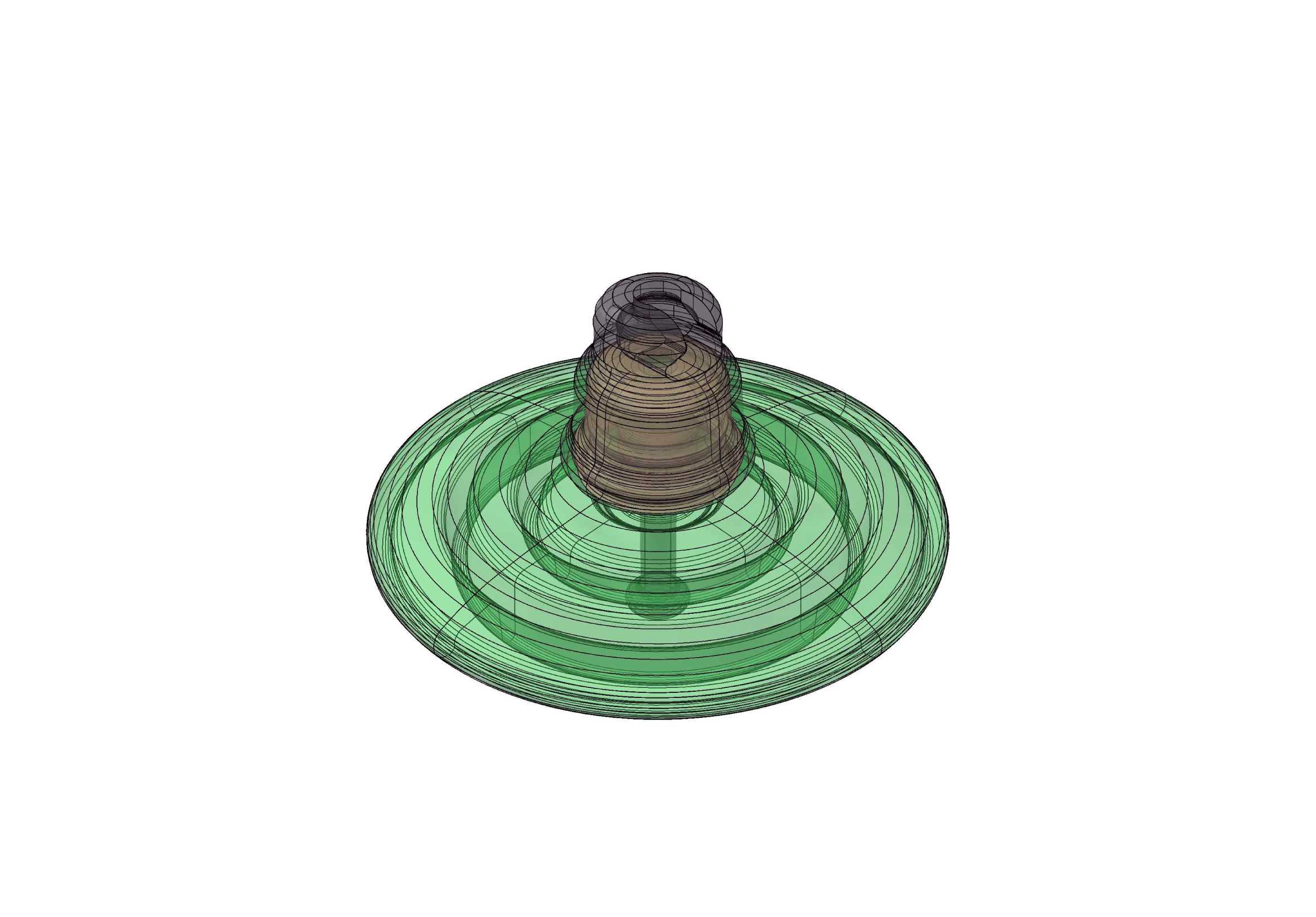

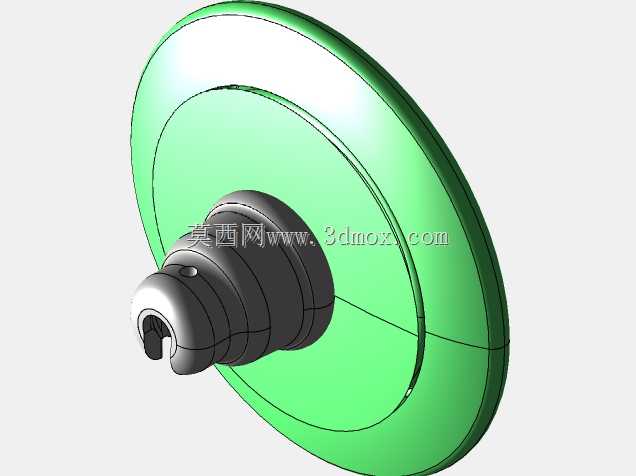

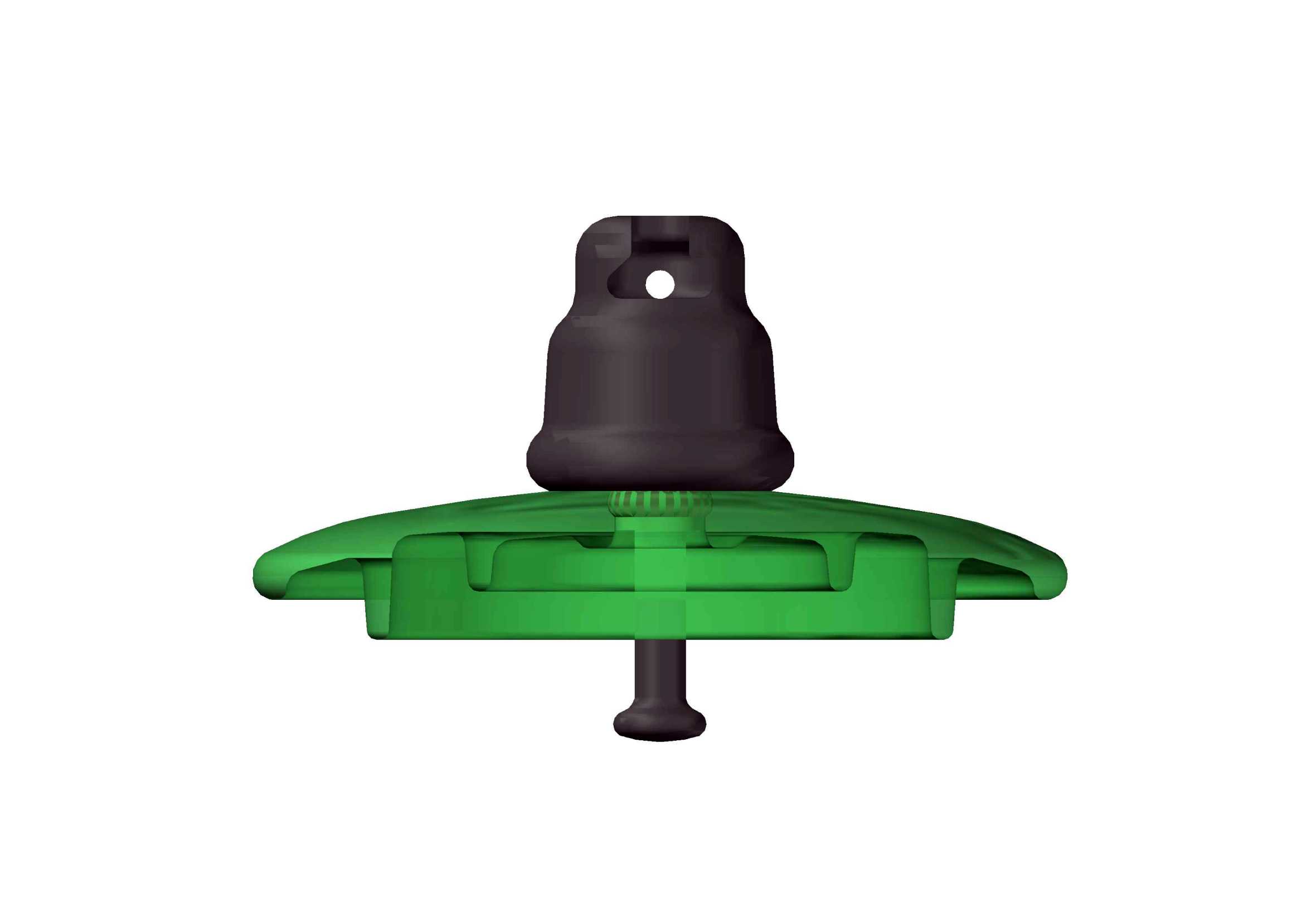

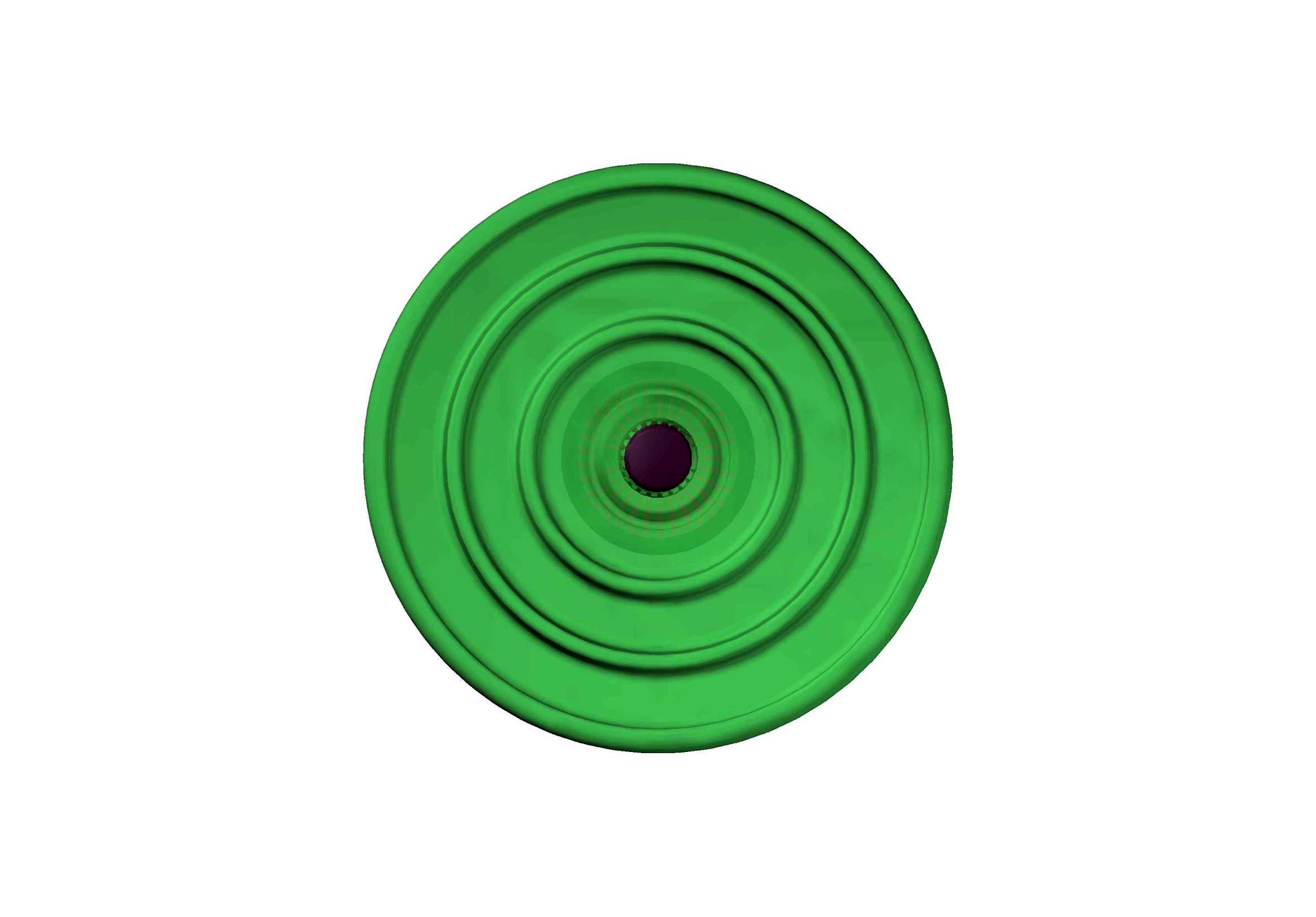

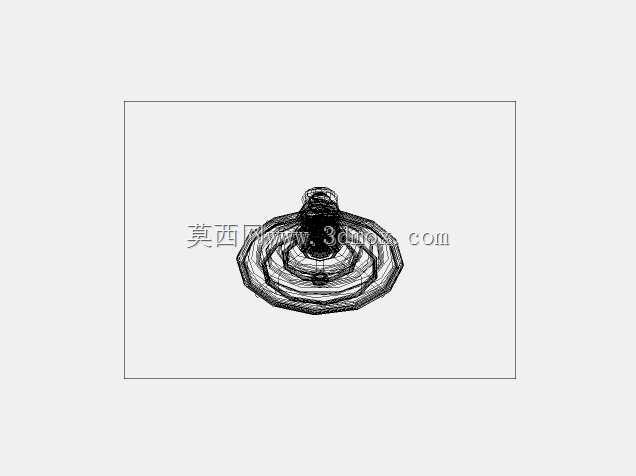

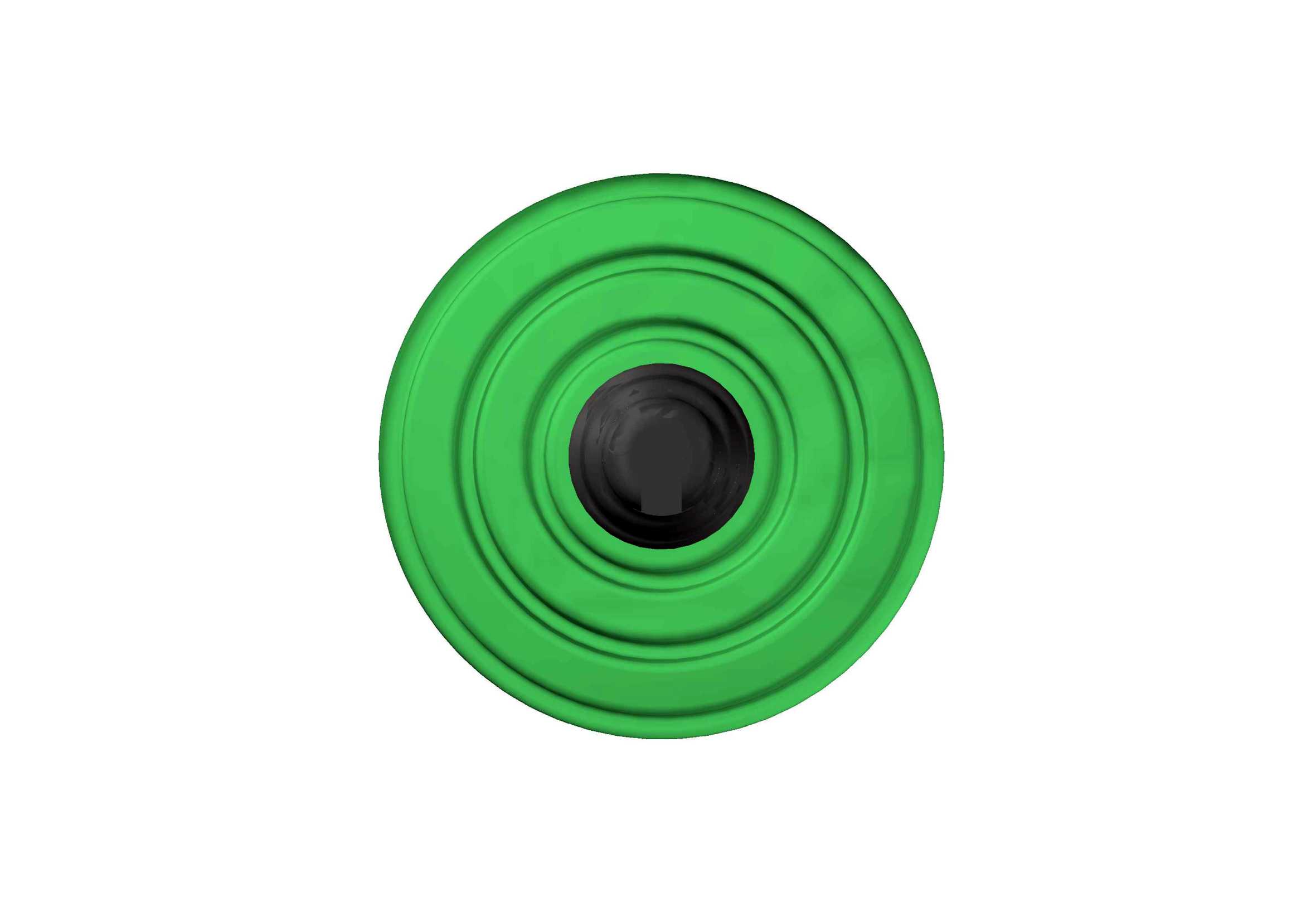

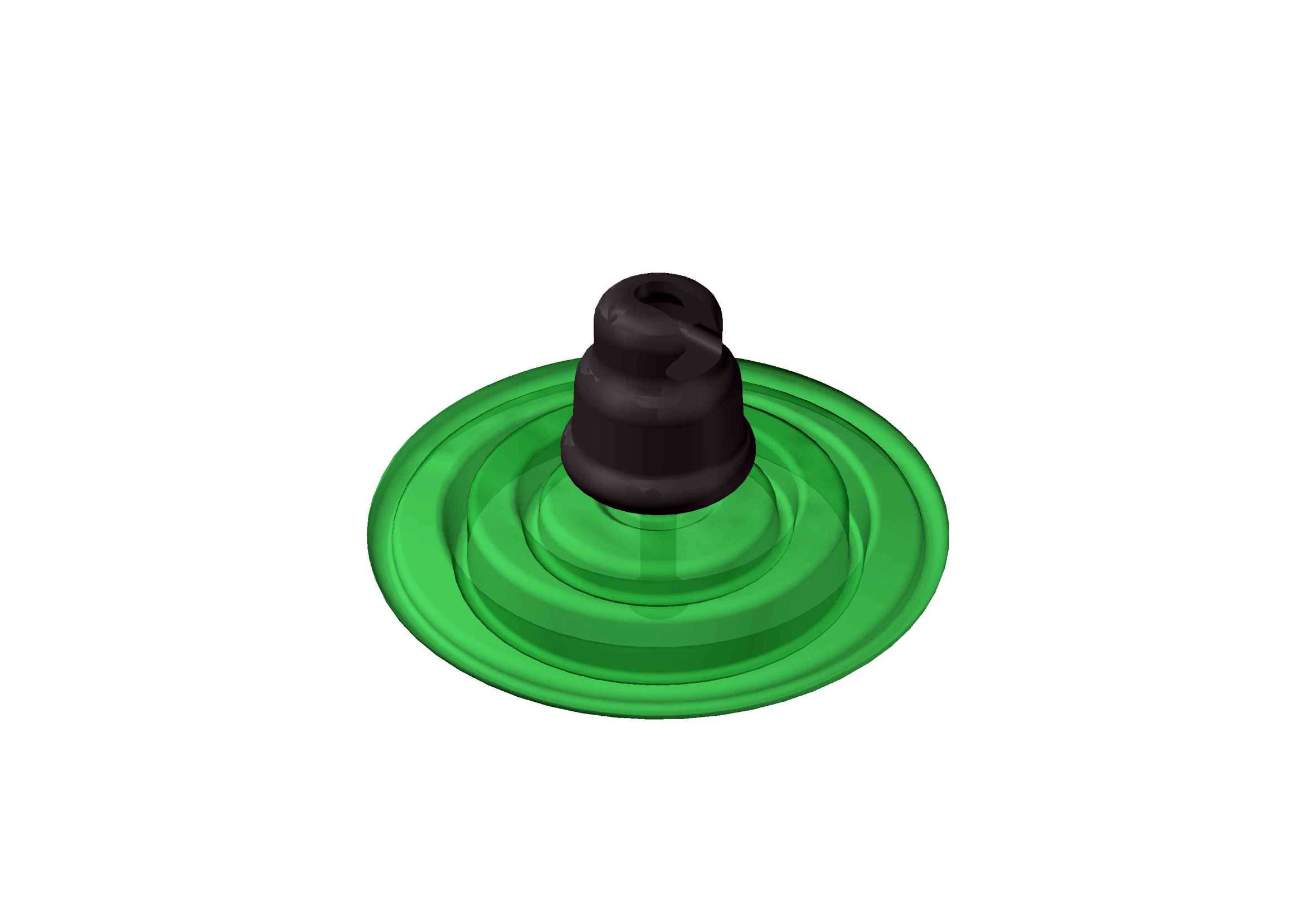

在10kV级中压架空配电线路的架设场景中，这类链式绝缘子是承担导线绝缘支撑、机械载荷传递的核心部件，区别于棒形悬式、针式绝缘子的应用边界，PS-70型链式结构更适配耐张段短、档距偏小的城郊、农村配网场景，尤其是同杆多回架设、走廊狭窄的线路段，其紧凑的结构尺寸能有效压缩相间安全距离，提升杆塔空间利用率。从功能特性来看，上部的黑色帽型金具承担与杆塔横担侧挂点的连接功能，预留的挂孔可直接适配标准碗头挂板，无需额外定制连接金具，下部的黑色柱体是与导线侧金具配合的连接端，中间绿色伞裙部分采用大倾角、多棱边的结构设计，一方面拉长了沿面爬电距离，满足中压等级污秽地区的绝缘要求，另一方面棱边结构能在雨天快速排走伞面水流，避免连续水膜造成的沿面闪络，伞裙边缘的加厚设计也能降低施工、运维过程中磕碰造成的结构破损概率。设计阶段首先要匹配70kN级的额定机械破坏载荷要求，金属嵌件与绝缘本体的结合面采用倒锥型咬合结构，避免长期受导线拉力、风摆交变载荷作用下出现金具与绝缘件脱开的失效问题，伞裙的弧度设计经过电场仿真优化，将金属端部的场强集中区域控制在绝缘件内部，降低外部电晕放电的概率，减少长期运行中的电蚀损耗。安装边界方面，上部挂孔的中心距伞裙顶面的高度、下部连接柱的伸出长度都严格适配配网标准金具的安装尺寸，伞裙最大外径控制在常规横担安装的相间距离要求范围内，安装时无需额外调整横担挂点位置，可直接替换同等级老式绝缘子，降低线路改造的施工成本。日常运维中，这种开放式伞裙结构也便于运维人员登杆检查时观察表面污秽、裂纹情况，相比封闭结构的绝缘子，巡检判断缺陷的效率更高，同时整体重量控制在单人登杆作业可徒手操作的范围内，无需借助额外吊装工具，适配配网运维的作业条件。
