小型离心式电动鼓风机结构设计

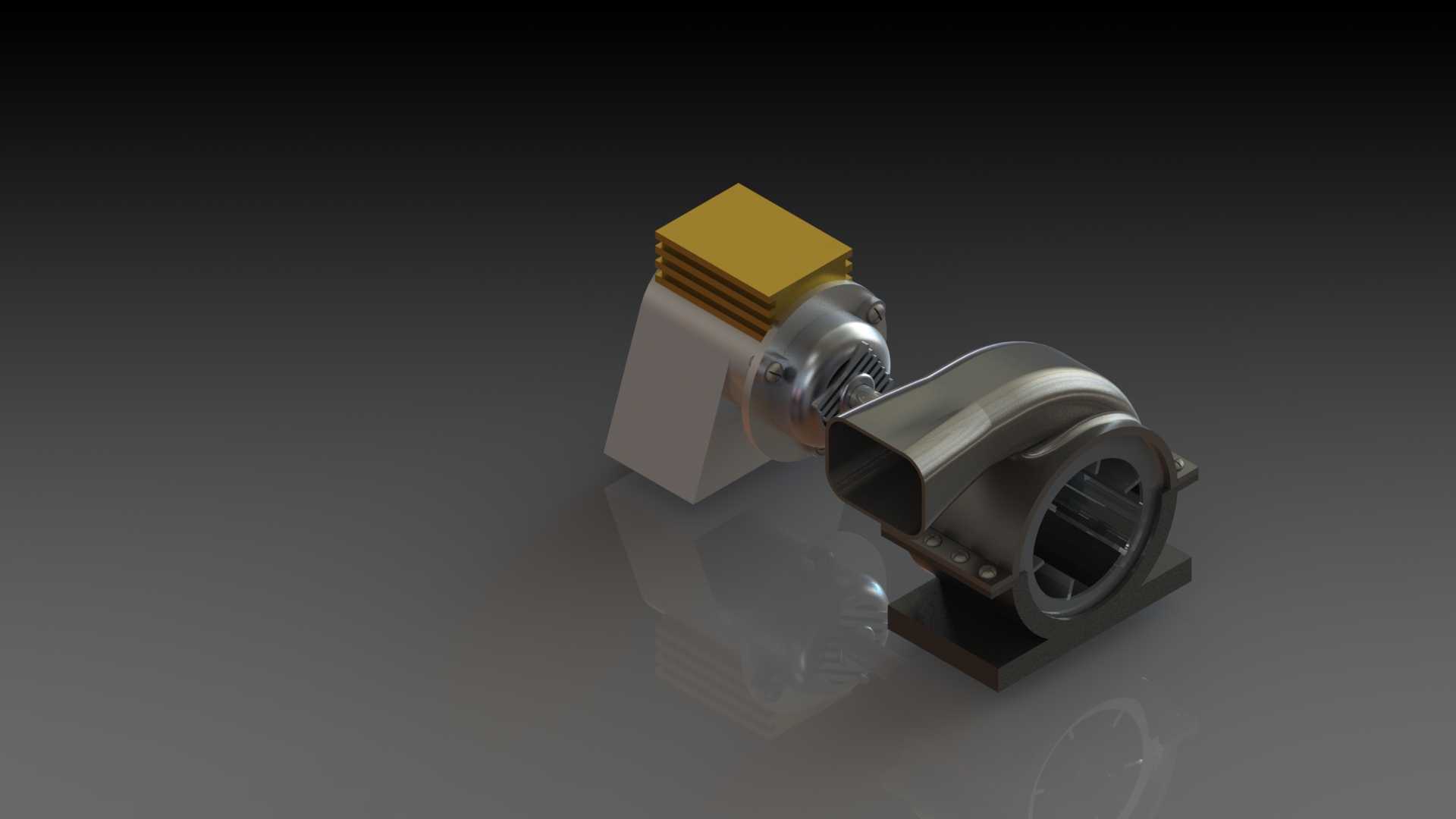

这款小型离心式电动鼓风机的三维结构，核心围绕小流量高压送风场景做适配，常见于小型设备冷却、工位局部排风、小颗粒物料低压输送、实验台通风配套这类对安装空间有严格限制的工况，区别于大型工业离心风机，它的整体结构做了高度集成化处理，将驱动电机与风轮蜗壳直接刚性连接，省去了中间传动环节，既压缩了整机轴向尺寸，也减少了传动损耗带来的效率折减。

从结构设计逻辑来看，驱动段采用了带散热筋的方形端盖结构，电机外壳的散热筋沿轴向排布，能在风机运行时借助出风口溢出的少量气流带走电机绕组热量，不需要额外加装独立散热风扇，进一步缩小了整机体积。风轮采用前倾式多叶片离心叶轮，这类叶轮的特性是在相同转速下能获得更高的出口风压，适合小截面风道的送风需求，叶轮与电机输出轴采用键连接加锁紧螺母的固定方式，能避免高速运转时叶轮出现径向窜动，降低运行振动值。蜗壳部分采用对数螺旋线型线设计，内壁做了顺滑过渡处理，能减少气流在壳体内的湍流损耗，出风口采用矩形法兰接口，可直接对接方形通风管或者设备冷却风道，不需要额外做变径转接。

安装边界上，整机底部设计了一体化的L型安装支座，支座上预留了两个长圆形安装孔，允许安装时存在少量的位置偏差，降低安装面的加工精度要求；整机横向安装尺寸控制在适配小型设备机柜内部预留空间的范围，竖向高度不会遮挡机柜内其他元器件的布线通道，电机接线盒设置在机体顶部，接线方向朝上，能避免冷凝水或者风道漏出的液体渗入接线端子造成短路。

实际选型适配时，这类风机不需要配套独立的安装机架，直接通过底部支座固定在设备钣金内壁即可，进风口处预留了滤网安装槽位，可根据使用场景加装防尘滤网，避免大颗粒杂物被吸入叶轮打坏叶片；蜗壳与电机连接的位置设置了密封胶圈槽，能减少高压段气流向电机侧泄漏，保证送风效率。不同于轴流风机的大风压低风压特性，这款离心结构的鼓风机能在风道阻力较大的场景下维持稳定的送风量，比如电子设备机柜的内部散热风道、小型焊接工位的焊烟抽吸、粮食小颗粒的低压气力输送等场景，都能匹配对应的风压风量需求，结构上没有易损的传动部件，日常维护只需要定期清理进风口滤网和叶轮积尘即可，维护成本较低。
