采矿建筑用卧式液压振动马达结构

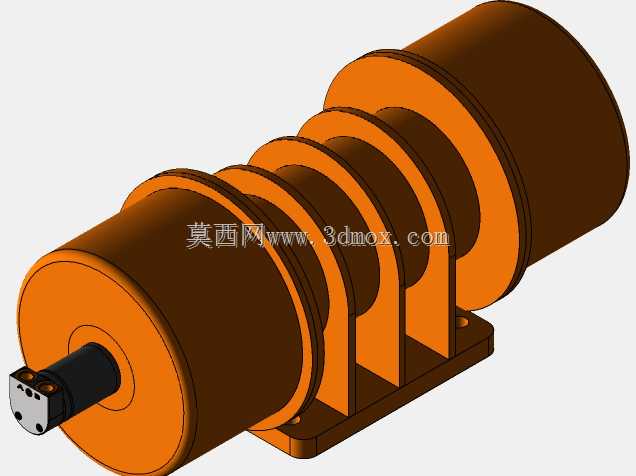

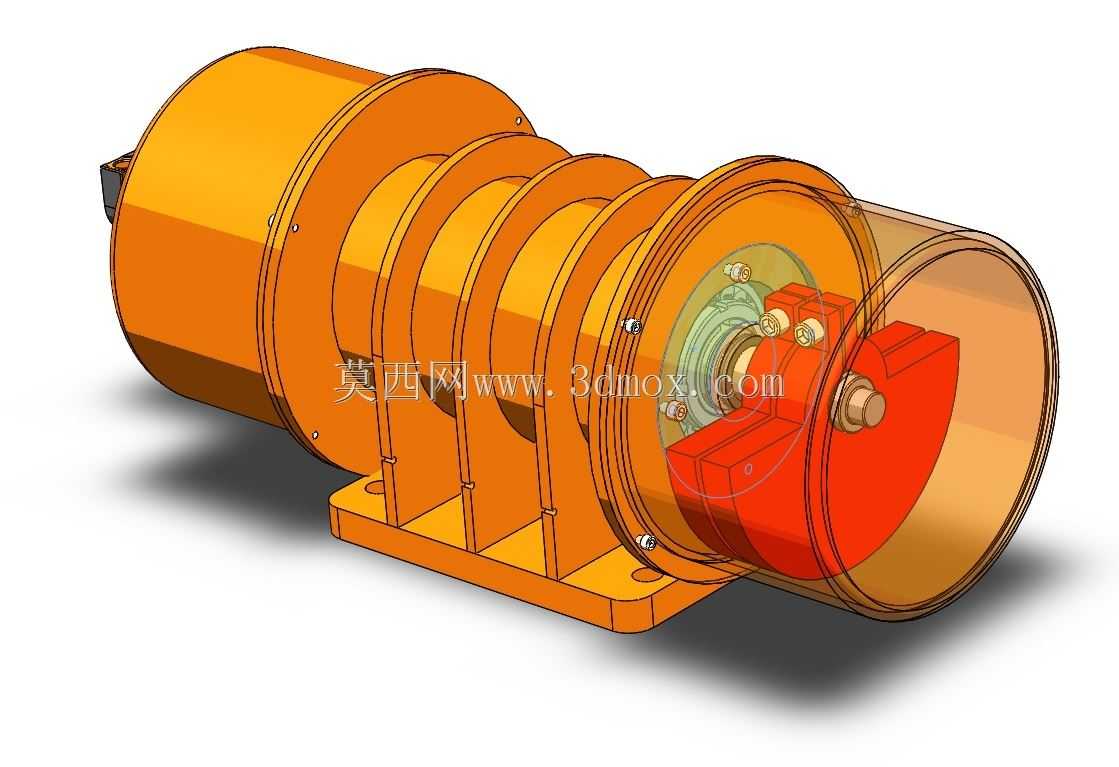

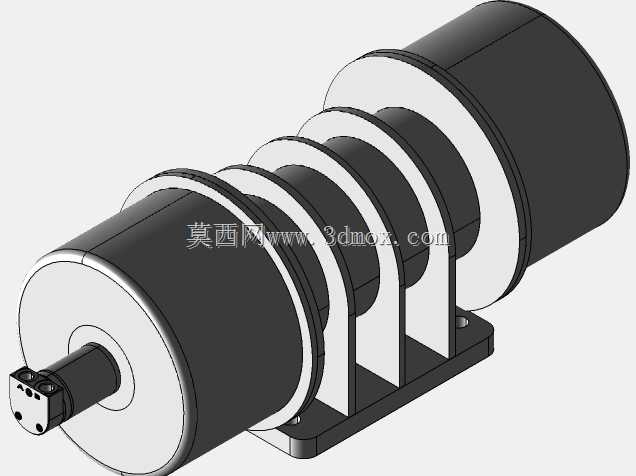

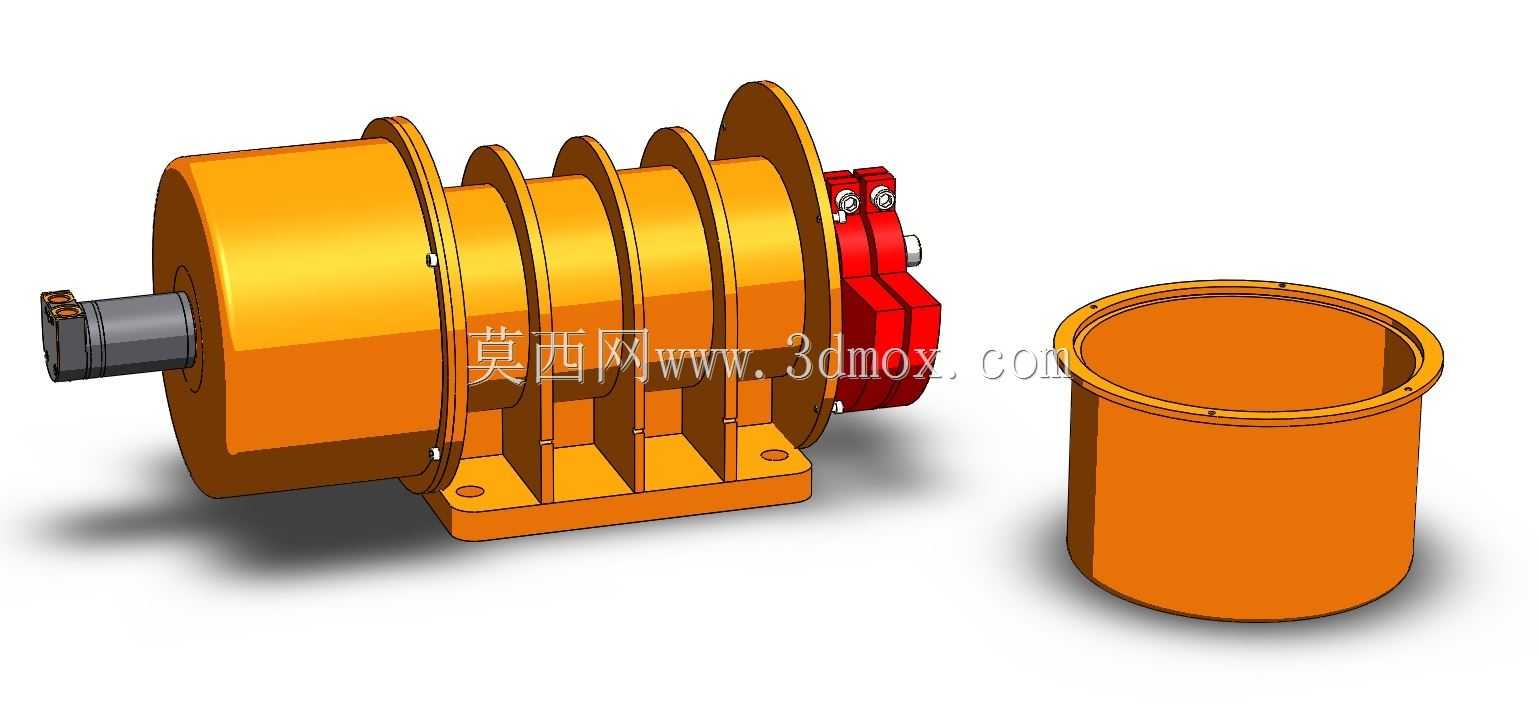

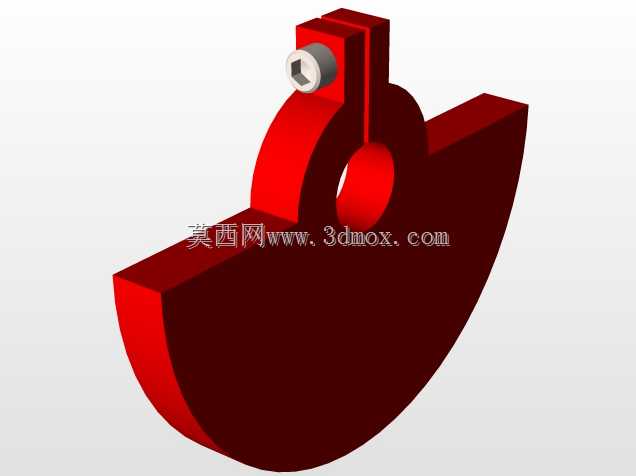

这款液压振动马达主要面向采矿、建筑领域的散料处理作业场景设计，可适配振动筛、给料机这类需要高频激振力的作业设备，能覆盖30公斤到10000公斤静态运动的出力区间，满足不同规模筛分、给料工序的动力需求。从结构设计来看，主体采用卧式安装布局，机壳外侧设置多道环形散热筋，既可以提升壳体结构刚性，抵消高频振动带来的结构应力，也能增大散热面积，避免长时间高负荷作业时内部液压元件温升过快，影响密封件使用寿命与输出稳定性。输出轴端采用加粗轴径设计，配合端盖处的密封结构，可阻挡作业现场的矿尘、建筑碎屑进入壳体内部，适配矿山、建筑工地这类多粉尘的恶劣作业环境。尾部集成的液压阀组采用模块化布局，将流量调节、过载保护的阀件集成在端侧，无需额外外接复杂管路，既减少了管路振动带来的泄漏风险，也方便现场运维人员快速调整激振参数。配套的筒状壳体护罩采用法兰对接结构，与主体安装座的孔位一一对应，安装时可通过螺栓快速紧固，护罩内壁预留了足够的走线与元件容纳空间，不会与内部运动部件产生干涉。安装底座采用一体化铸造成型的支脚结构，两个支脚的安装孔位同轴度经过校准，现场安装时可直接通过螺栓固定在设备的安装梁上，无需额外加工调整垫片，安装面的平面度公差控制在合理区间，避免紧固后壳体产生额外装配应力，导致运行时出现异常振动。设计过程中充分考虑了振动工况下的紧固件防松需求，所有外部连接螺栓都预留了防松垫片的安装空间，液压接口采用标准锥管螺纹，可与现场常规液压管路直接对接，无需定制转换接头。激振力的输出通过液压驱动内部偏心块实现，相比电动振动马达，可通过调整液压流量实现无级的激振力与频率调节，适配不同粒径、不同湿度散料的筛分给料需求，在给料机上应用时，可根据料仓下料速度实时调整振动参数，避免堵料、下料不均的问题；在振动筛上应用时，可根据筛分物料的粒度调整激振频率，提升筛分效率与筛分精度。整体结构的外形尺寸充分考虑了现有常规振动设备的安装边界，可直接替换同功率段的传统振动马达，无需对原有设备的安装架做大规模改造，降低设备升级改造成本。
