四爪联动螺栓螺母夹持执行机构

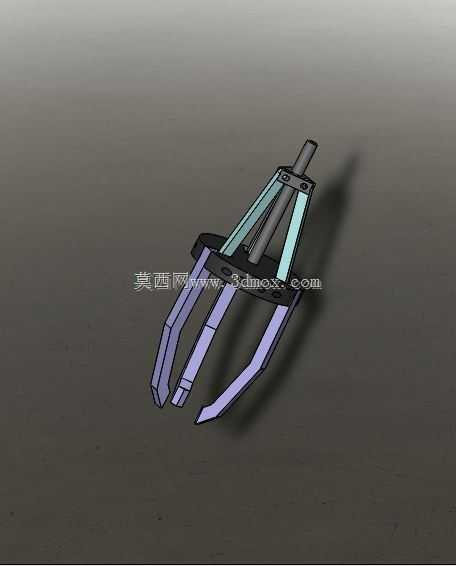

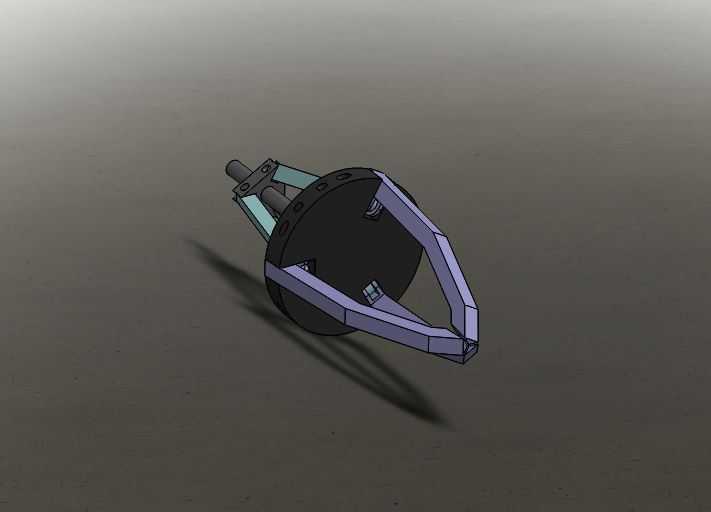

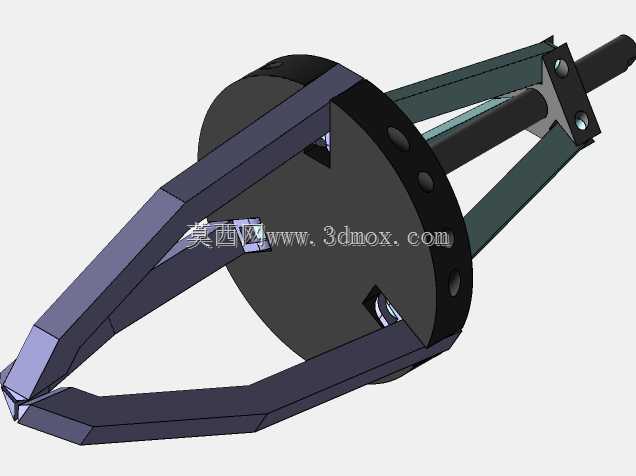

这类四爪联动夹持结构，常配套在自动化装配线的末端执行工位，主要应对螺栓、螺母类标准紧固件的抓取、转运与对位装配作业，在汽车零部件装配、五金件加工流水线、家电组装工位都有广泛适配空间，相比两爪、三爪夹持结构，四爪的周向受力更均匀，抓取带六角头的螺栓、螺母时不会出现偏载滑脱的问题，尤其适合小规格紧固件在高速运转产线上的快速取放作业。从结构设计逻辑来看，整个夹持机构采用中心推杆驱动的连杆传动方案，中心杆沿轴向做直线往复运动时，会带动四根周向均匀分布的夹爪绕根部铰接点同步摆动，实现夹爪端部的同步收拢与张开，所有夹爪的运动轨迹完全同轴，能保证抓取工件时自动对中，不需要额外增加视觉对位或者浮动补偿结构，就能让被抓取的螺栓、螺母轴线与机构中心轴线重合，方便后续直接对准螺纹孔完成装配工序。夹爪的外形做了贴合紧固件轮廓的折弯处理，爪端的接触位置设计有与六角头棱边匹配的卡位结构，抓取时四个爪端分别卡在六角头的四个对称棱边上，接触面积更大，夹持力分布更合理，不会因为夹持力过大在工件表面留下压痕，也不会因为夹持力不足出现工件脱落的情况。整个机构的安装接口设置在中心推杆的尾端，可直接与标准气缸、电动推杆的输出轴连接，不需要额外设计转接法兰，安装边界紧凑，整体径向最大尺寸不超过常规同行程三爪卡盘的安装尺寸，轴向长度可根据实际工位的行程需求调整中心推杆的长度，适配不同深度的取料场景。夹爪与中心架、连杆之间的铰接位置都采用小间隙销轴配合，传动过程中无卡滞，往复运动的响应速度快，能匹配产线每分钟30-60次的取放节拍，铰接位置预留有润滑脂加注空间，长期高频率运行下也不会出现磨损过快的问题。中心架部分采用轻量化的镂空结构设计，在保证整体结构刚性的前提下降低了机构自身重量，能减少驱动端的负载，提升运动响应速度，夹爪主体采用高强度合金钢材质，表面做硬化处理，耐磨性能优异，长期接触金属紧固件也不会出现爪端变形、磨损的情况，可适配M6到M16区间的多种规格外六角螺栓、螺母的夹持作业，调整中心推杆的行程即可适配不同规格的工件，不需要更换夹爪配件，换型调整的效率更高。
