近海波浪能转换发电机械结构设计

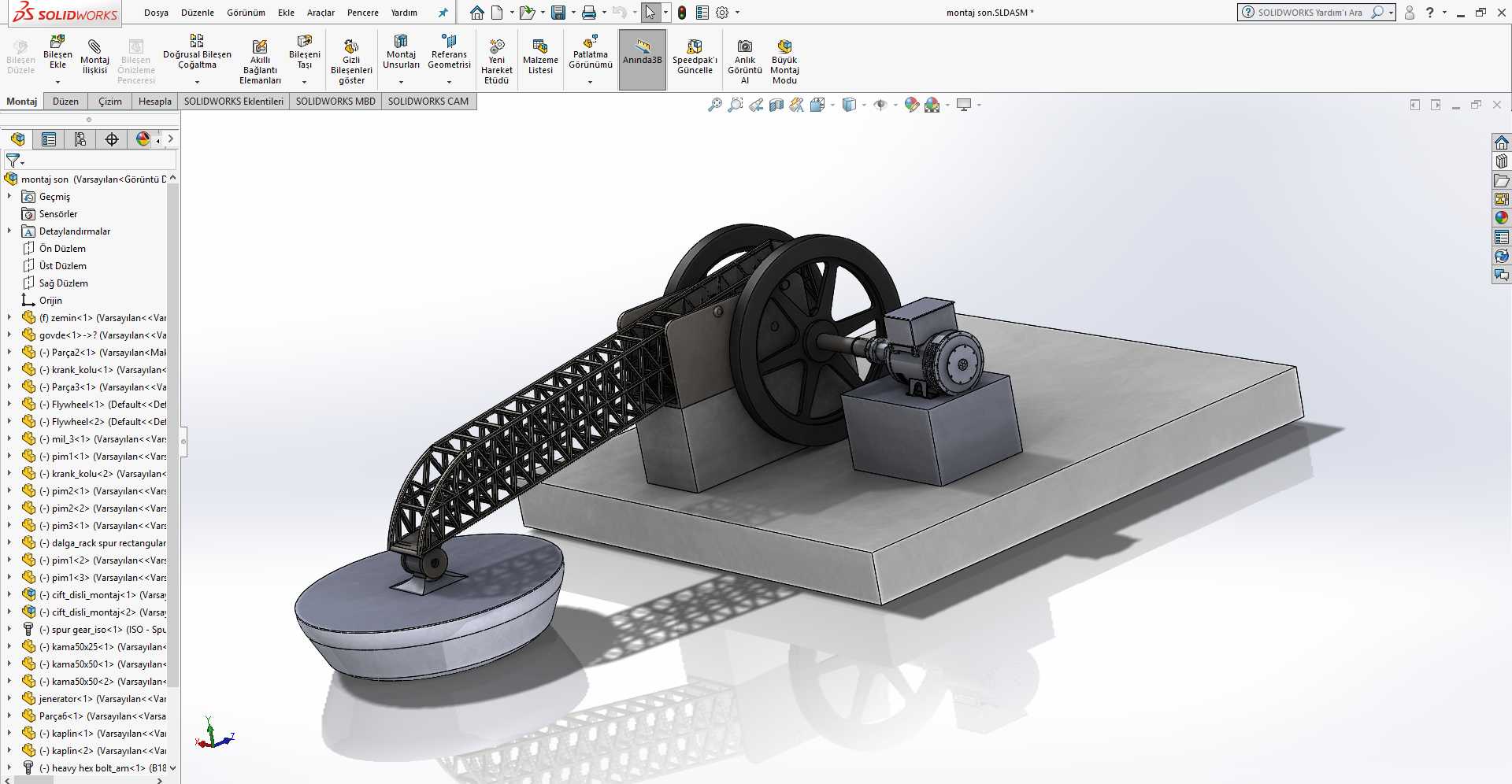

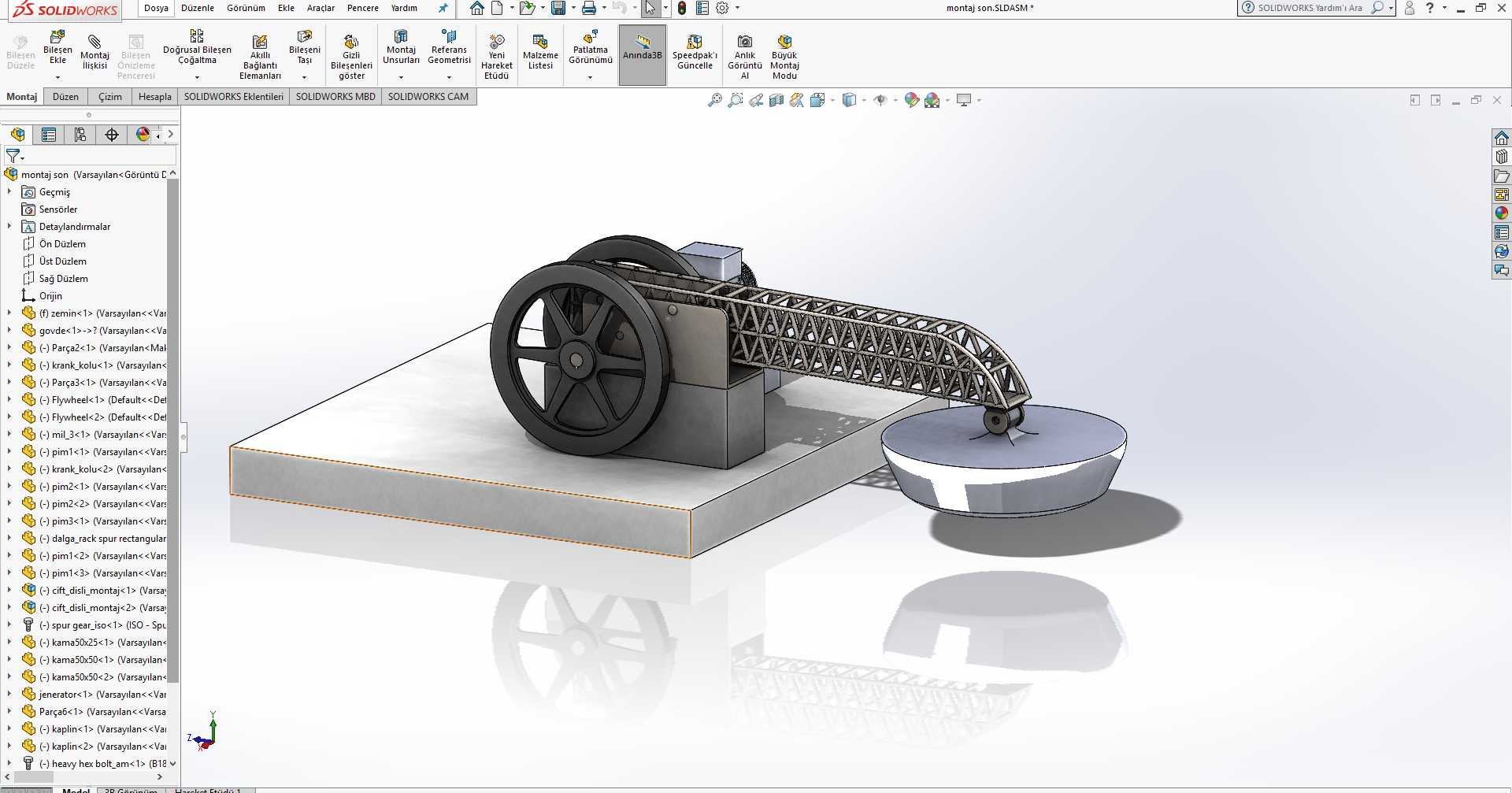

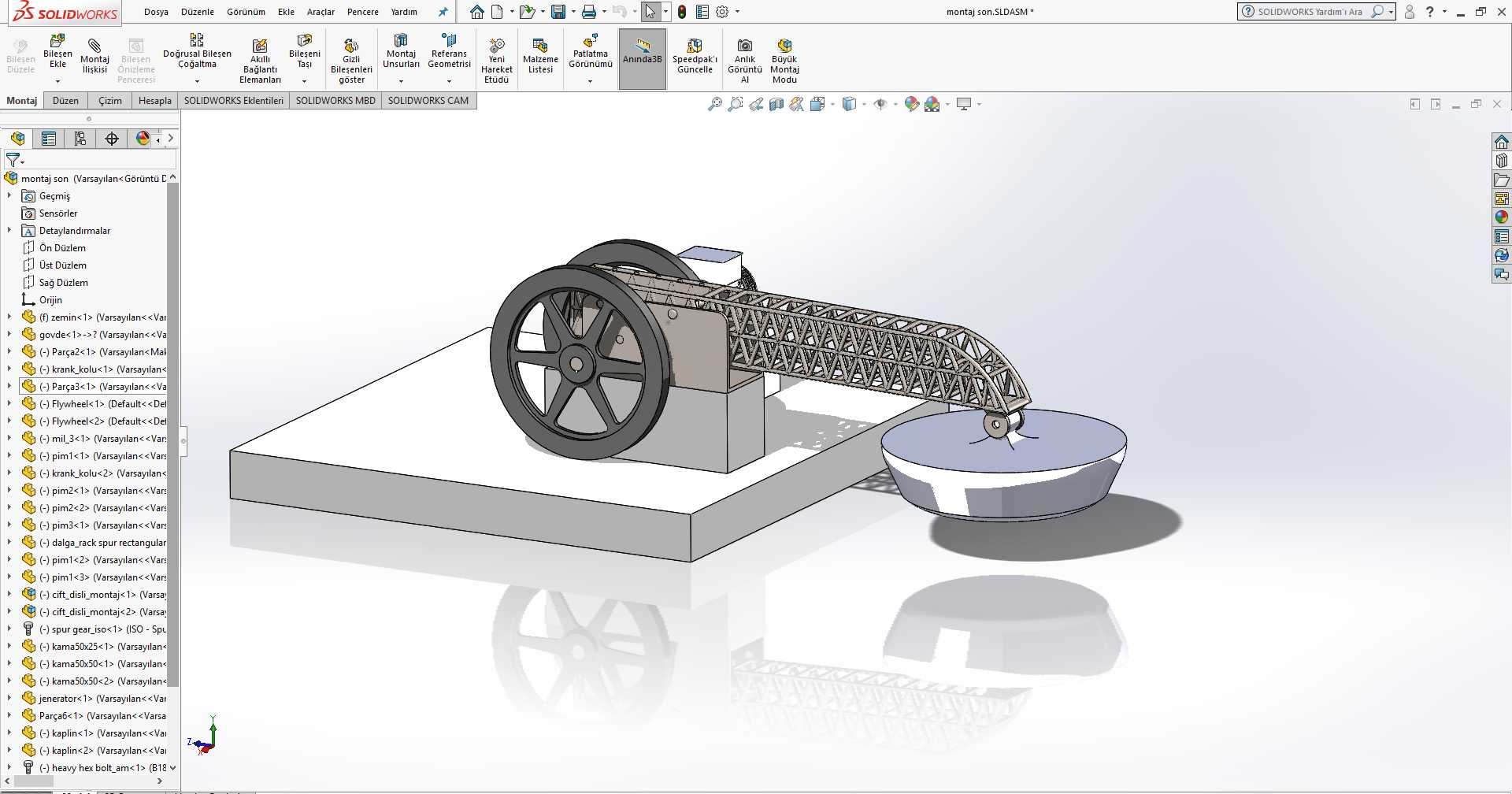

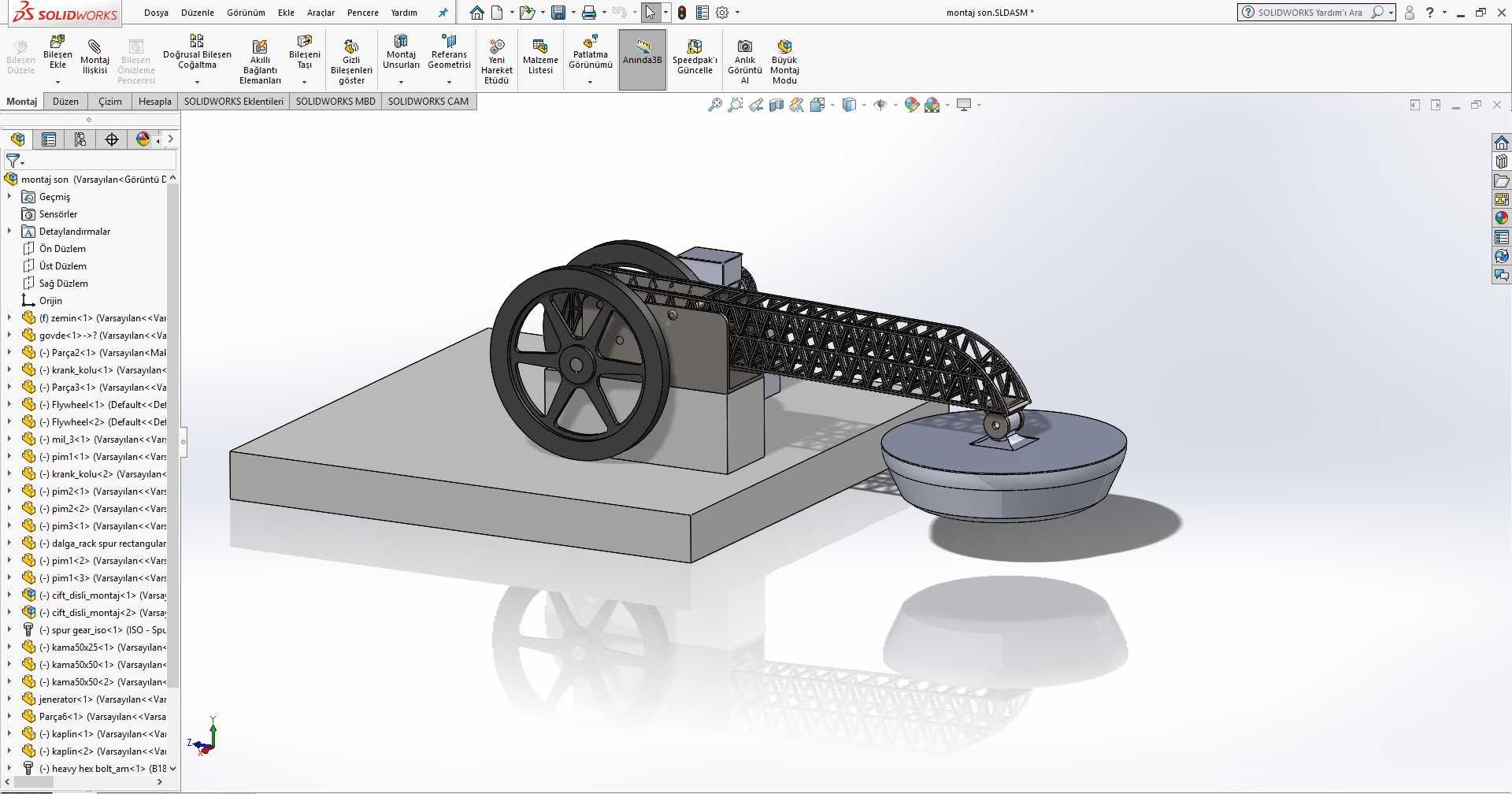

这套机械结构面向近岸浅海区域的波浪能开发场景设计，核心作用是将波浪起伏的往复机械能直接转换为可输出的旋转机械能，为后续发电单元提供稳定动力输入，全程采用纯机械传动路径，未引入液压、气动等中间转换环节，从根源上降低了近海高盐高湿环境下的密封失效风险与运维成本。设计阶段首先锚定了1米最小工作波长的适配边界，对应近岸常见的小周期波浪工况，装机功率匹配30千瓦级的发电模组，可覆盖海岛小型基站、近岸监测设备的离网供电需求。结构布局上，底部采用厚重的混凝土式安装基座，直接锚固于海床或近岸固定式平台，基座平面预留了传动单元的安装定位孔位，安装时需保证基座上平面与平均潮位的高度差匹配摆臂的下探行程，避免浮子在低潮位时悬空、高潮位时摆臂触底。传动端的大尺寸飞轮兼具储能与稳速作用，可抵消波浪起伏带来的转速波动，让输出轴的转速维持在发电模组适配的区间内，减少转速骤变对发电单元的冲击。桁架式摆臂采用镂空格构设计，在保证结构抗弯刚度的前提下尽可能降低自身重量，减少无效能耗，摆臂末端连接的圆盘形浮子随波浪上下浮动时，会带动摆臂绕基座上的铰接轴往复摆动，再通过曲柄连杆机构将往复摆动转换为飞轮的单向旋转运动，整套传动链的铰接点均预留了防腐衬套的安装位，适配海洋环境下的长期磨损防护。设计过程中特意规避了涡轮机类结构的应用逻辑，不需要依托稳定的定向水流驱动，可适配波浪多方向起伏的无规则运动特性，所有传动构件均暴露在基座上方的开放空间，日常检修时不需要拆解水下密封结构，运维人员在平台上即可完成铰接点润滑、构件紧固等常规操作。浮子的外形采用浅碟形设计，可最大化捕捉波浪垂向运动的能量，同时减少水平方向浪涌对摆臂的侧向冲击，摆臂的长度参数经过运动学仿真校核，在1米波长的波浪作用下，摆臂摆动角度处于传动效率最优的区间内，不会出现机构死点。整套结构的安装边界要求基座周边5米范围内无突出的水下障碍物，避免浮子运动过程中发生碰撞，基座锚固深度需满足当地最大浪涌工况下的抗倾覆要求，保证整套装置在极端海况下的结构稳定性。
