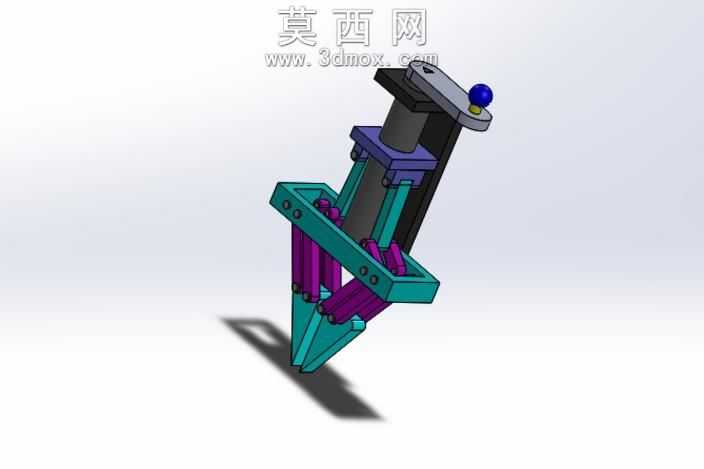

两杆滚珠丝杠驱动夹取式机械爪结构

常规气动夹爪在小行程高精度夹取场景里，常出现夹爪同步性差、夹持力随气压波动失稳的问题，这款采用两杆滚珠丝杠传动的机械爪，从传动结构根源上规避了这类现场工况的常见隐患。夹爪的指段做了斜向收窄的刃口设计，没有做冗余的圆弧包覆结构，针对细小轴类、薄片类工件的夹取场景，刃口处预留了0.2mm的装配公差带，加工时可以根据实际夹持的工件材质，粘贴不同厚度的聚氨酯防滑垫，不需要二次修改夹爪主体结构。滚珠丝杠的螺母座和夹爪安装框架做了一体化铣削设计，没有采用常见的分体式螺丝锁付结构，避免长期往复运动中螺丝松动导致的传动偏心，丝杠两端的支撑座做了加厚处理，和上部的驱动气缸安装位直接连通，传动链的同轴度公差可以控制在0.03mm以内，不会出现高速夹取时的卡顿窜动。上部驱动端的手动调节旋钮做了球面防滑处理，调试阶段不需要额外工具就能手动微调夹爪的开合行程，旋钮下方的限位挡片做了淬硬处理，反复触碰限位也不会出现磨损凹陷。夹爪的两根传动导杆对称分布在丝杠两侧，导杆和安装孔之间选用间隙配合加铜套衬层的方案，相比直线轴承的方案抗侧向冲击能力更强，在夹取偏重工件时不会出现导杆变形卡滞的问题。夹爪指段的开合联动处没有采用外露的销轴结构，销轴两端做了内藏式卡簧固定，避免车间内的切削碎屑、灰尘进入铰接缝隙造成磨损，日常维护只需要定期在铜套位置注入润滑脂即可，不需要频繁拆解清理铰接部位。传动框架的棱角处都做了R2的倒角处理，没有尖锐的加工棱角，安装调试时不会划伤操作人员的手部，也避免和周边自动化管线发生刮蹭破损。整个夹爪的安装法兰做了标准化的接口尺寸，可以直接适配市面常见的水平多关节机器人、直线模组滑台的末端安装位，不需要额外加工转接板，落地适配的成本被压到最低。夹爪闭合时的对中精度经过结构限位保证，不需要每次更换工件后重新校准对中位置，小批量多品种的自动化上下料场景里，换型调试的时间能缩短六成以上。
