混合式垂直轴风力涡轮机结构设计

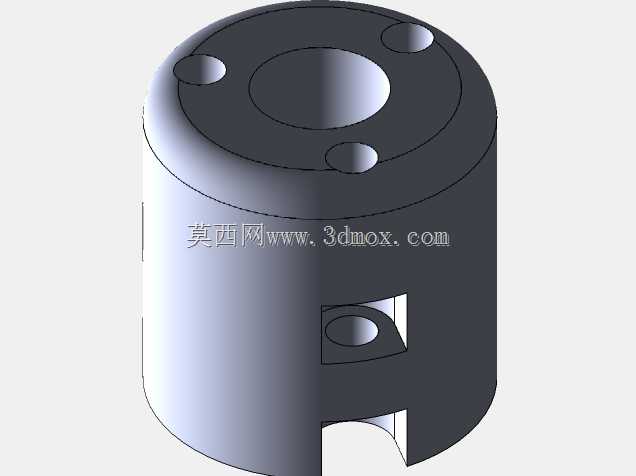

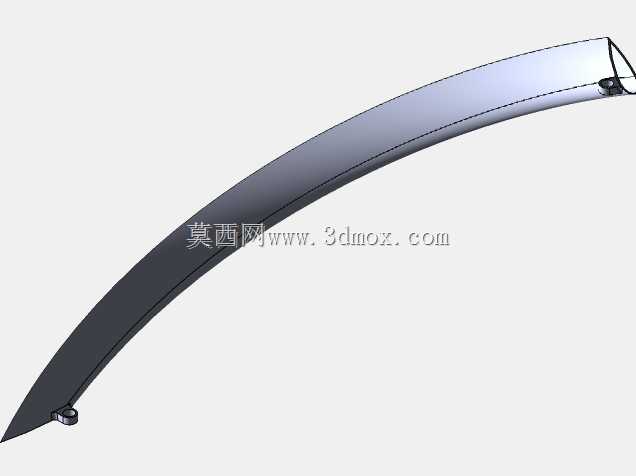

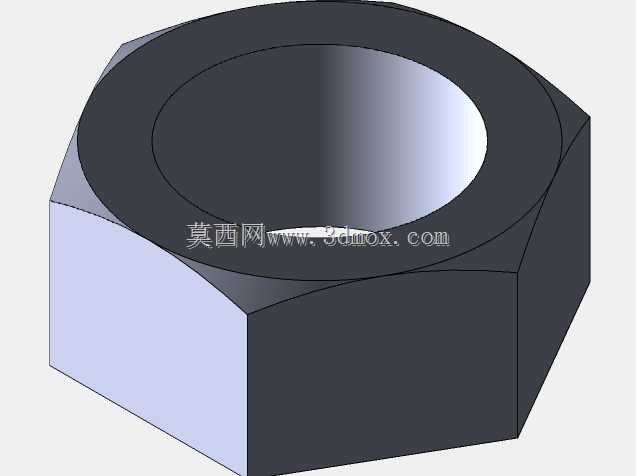

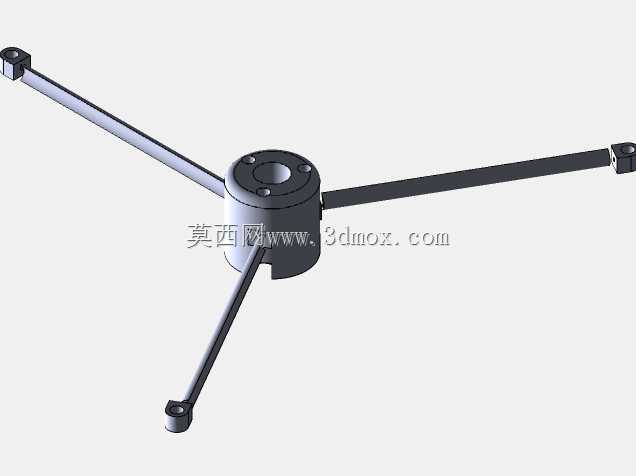

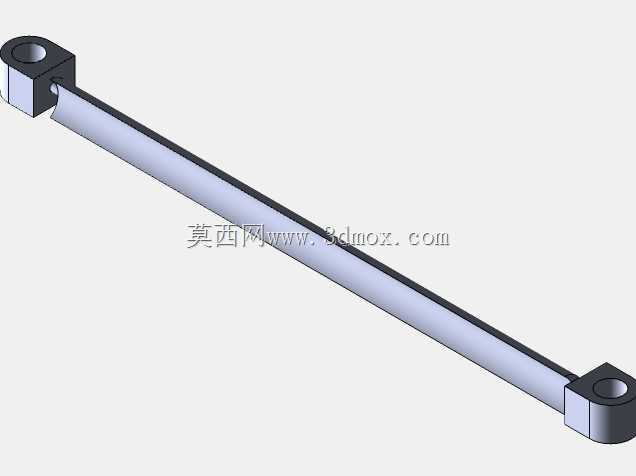

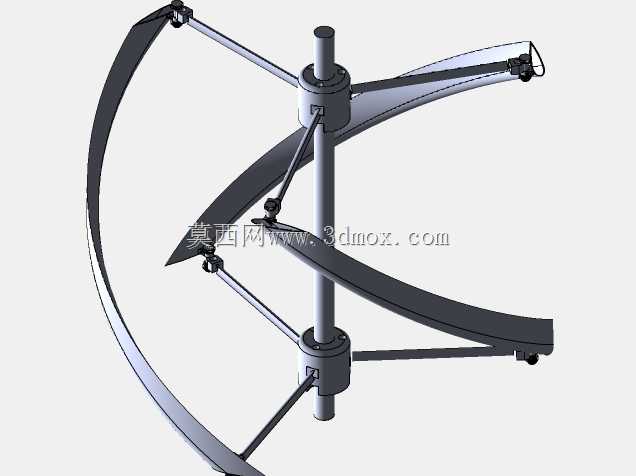

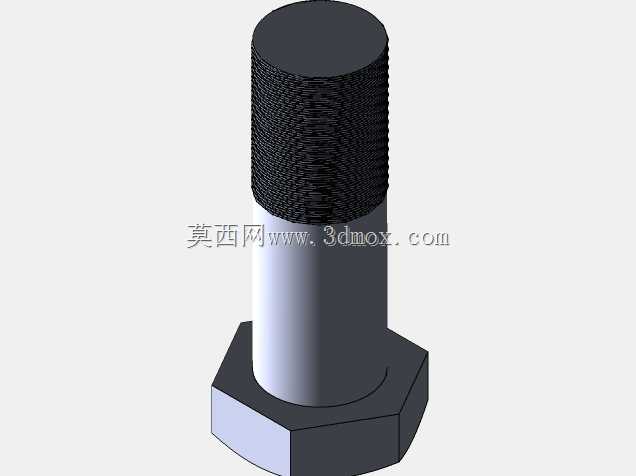

这款垂直轴风力涡轮机的设计，核心瞄准小规模分布式风能利用场景，比如小型住宅小区的公共区域供电、偏远散户的离网用电补充、户外监测设备的独立供能等场景，这类场景往往没有开阔的大面积风场，风向变化频繁，常规水平轴风机需要对风机构，运维成本高，且对安装空间的净空要求高，并不适配。从结构设计逻辑来看，这款机型采用混合式叶片构型，没有沿用单一的阻力型或升力型叶片方案，而是结合了两类叶片的气动优势：阻力型叶片的低风速启动特性好，在风速较低的城区、近地面区域也能顺利起转，不会出现小风天完全停转的情况；升力型叶片段则负责在额定风速区间提升风能捕获效率，避免纯阻力型机型风能利用率偏低的问题。整体支撑结构采用中心主轴分层固定的方案，上下两组轮毂座分别承担叶片上下支撑臂的定位，支撑臂采用斜向撑杆搭配横向连杆的桁架式结构，既控制了整体结构重量，又能保证叶片在旋转过程中的结构刚度，避免高转速下叶片出现过大的形变扫碰中心主轴。安装边界方面，这类垂直轴机型不需要像水平轴风机那样预留叶片顺桨、对风转动的侧向空间，整体旋转包络为规则的圆柱形，安装时只需要保证中心塔架的垂直度，预留出叶片旋转半径对应的圆形净空区域即可，对安装场地的平整度、周边遮挡的容忍度更高，甚至可以直接在建筑屋顶、露台区域架设，不需要额外搭建高耸的独立塔架。叶片的曲面构型经过气动优化，不管哪个方向来风都能驱动叶轮旋转，不需要加装偏航对风装置，减少了活动部件数量，也降低了后期运维的故障点。实际使用中，这类机型的运行噪音更低，因为叶片线速度相对水平轴机型更低，不会产生尖锐的气动噪音，更适合靠近人居场景的小规模应用。结构设计上所有连接节点都采用可拆卸的紧固件连接，方便现场组装和后期部件更换，中心主轴采用标准圆钢型材加工，上下轮毂座的安装孔位做了同轴度公差约束，保证旋转过程中动平衡稳定，减少长期运行的轴承磨损。
