圆盘式水轮机叶轮结构设计

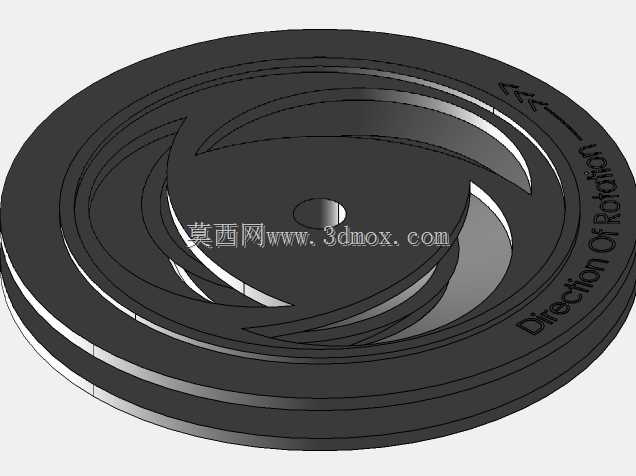

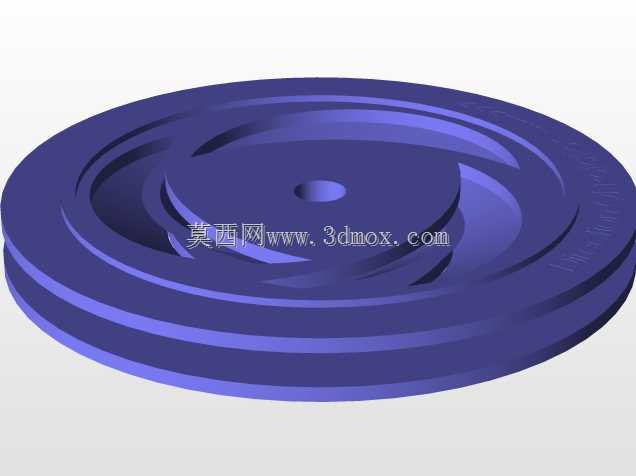

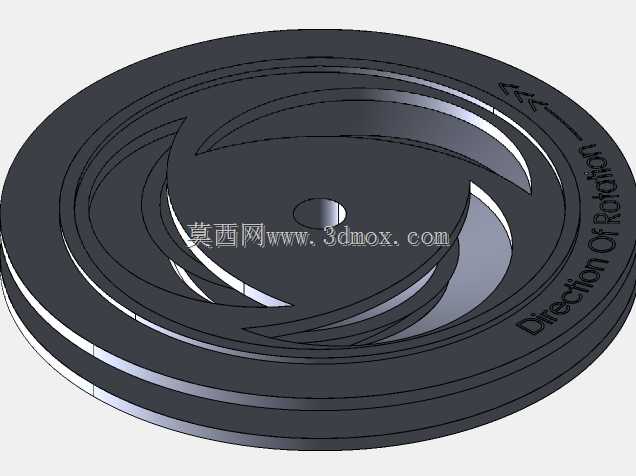

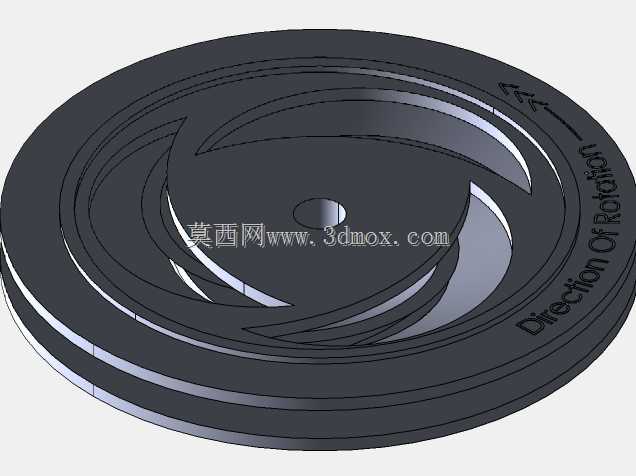

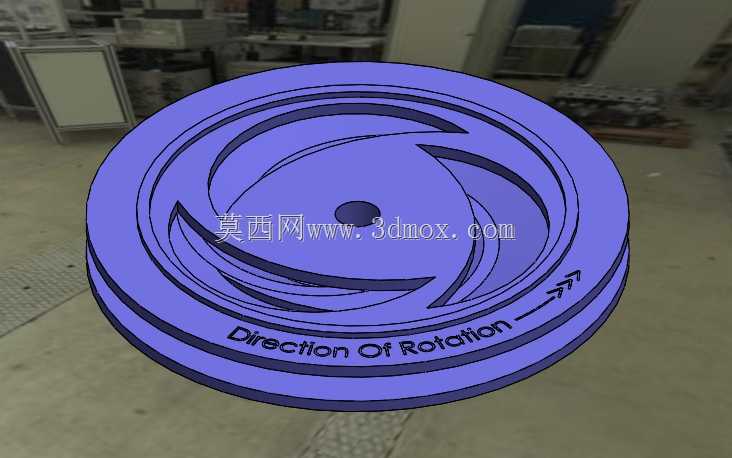

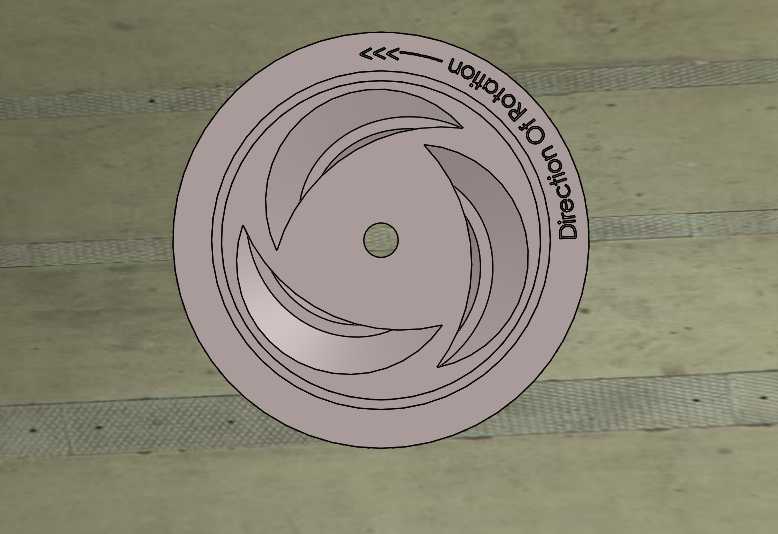

在小型水力发电、工业余压能量回收、农田引水排灌的场景里，这类圆盘式水轮部件常作为核心能量转换载体，承接带压水流的冲击完成动能到旋转机械能的转换，不少分布式微水电站点、冷却水系统余能回收单元都会用到同结构的转轮设计。从结构本身来看，该圆盘式转轮采用整体盘式布局，外缘做了加厚凸边设计，既可以在高速旋转时提升整体结构刚度，降低叶片根部的交变应力集中，也能在安装时和机壳内壁形成窄间隙密封，减少高压水流从轮缘侧的漏流损失。盘面的流道采用三维扭曲曲面叶片设计，叶片从中心安装孔位置向外缘平滑延伸，流道截面沿水流方向渐变扩张，能让进入流道的水流平顺改变流向，尽可能把水流的压能和动能传递给转轮，减少流道内的涡流、脱流带来的能量损耗。盘面上标注的旋转方向标识，是为了现场安装时避免转向装反，一旦转向错误，不仅能量转换效率会骤降40%以上，还会因为水流冲击叶片背面产生异常振动，长期运行会导致叶片疲劳开裂、连接轴系磨损加剧。设计这类转轮的时候，首先要匹配应用场景的水头、流量参数，确定流道的进出口角度、叶片包角大小，中心的安装孔要和动力输出轴的轴径、键槽尺寸匹配，保证扭矩传递可靠，轮缘的外径尺寸要和安装腔体内径预留0.5-1.2mm的间隙，既要避免转动时剐蹭机壳，也要控制间隙过大带来的容积损失。这类盘式结构相比传统开式叶轮，整体刚性更好，对含少量泥沙的水质适应性更强，不需要额外的轮盖结构，加工制造难度更低，后期维护清理流道淤积也更方便。在安装边界上，要保证转轮端面和腔体两侧的密封环间隙均匀，偏差不能超过0.2mm，否则会出现偏磨，运行时还要匹配对应的导水结构，让水流以设计角度进入叶轮流道，才能达到最优的能量转换效率。不少现场改造项目里，这类转轮还可以根据实际工况调整叶片出口角度，适配不同的负载转速需求，不需要改动外部壳体就能实现性能匹配，大幅降低改造成本。
