带驱动侧装式偏心流体输送管路组件

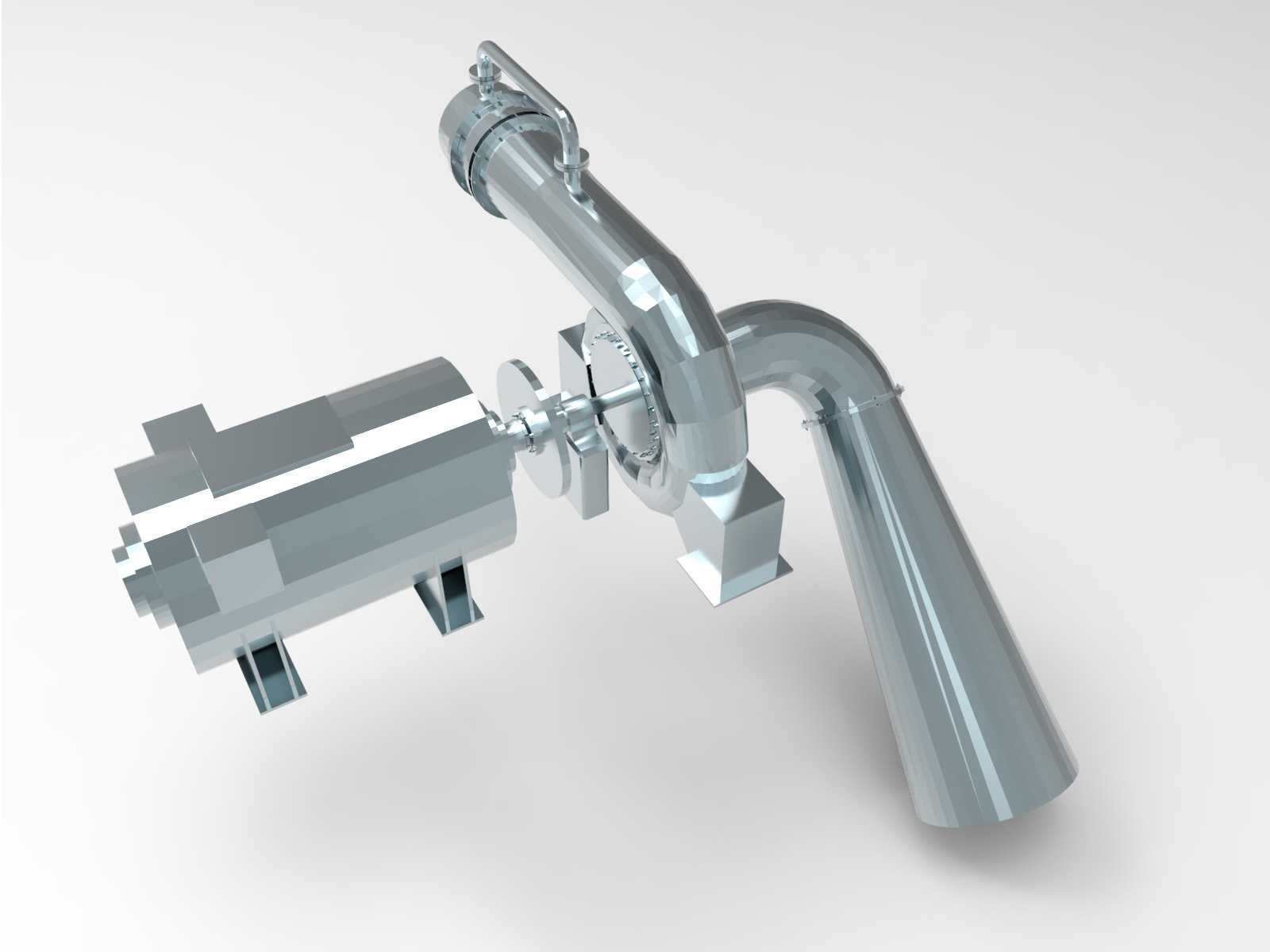

该管路组件主要应用于流体输送系统的末端出料环节，常见于精细化工、食品加工、市政水处理等需要精准控制介质流向与出料形态的工况场景，可适配带有一定颗粒杂质的浆料、低粘度流体的定向输送作业，避免常规直管出料时的介质飞溅、流态紊乱问题。从结构设计来看，组件采用侧装驱动单元与弯管主体集成的布局，驱动端通过法兰连接结构与管路主体衔接，内部设置偏心调节结构，可通过驱动端的动力输入调整管路通流截面的开度，实现介质流量的线性调节，相比常规直通式调节阀，该结构的流道阻力更小，介质在弯管段的转向过程中不会出现明显的压力骤降，减少了气蚀、水锤现象的发生概率。出料端采用锥形渐缩结构设计，出口端的通径相比管路主体通径缩小30%左右，可在介质流出时提升出口流速，让出料流束更集中，适配需要定点加注、定向排放的作业需求，锥形段与弯管主体采用无缝焊接结构过渡，内壁做圆弧打磨处理，不存在介质滞留的死角，降低了介质残留结垢、堵塞管路的风险。安装层面，驱动单元底部设置两个对称的支撑脚，支撑脚的安装孔位间距符合通用工业管路支架的安装标准，可直接固定在现有管路支撑架上，不需要额外定制转接支架；弯管段的上端法兰采用标准凸面法兰结构，法兰螺栓孔的分布尺寸匹配同压力等级的常规工业管路法兰，可直接与上游输送管路对接，不需要调整上游管路的安装位置。设计过程中针对驱动端与管路主体的连接密封做了专项优化，连接位置采用双重密封结构，静密封面采用金属缠绕垫片，动密封位置采用填料密封与机械密封组合的形式，可承受1.6MPa的工作压力，适配-20℃到120℃的介质输送温度，在常规工业工况下不需要频繁更换密封件，降低了后期维护成本。整个组件的重心集中在驱动单元与弯管连接的位置，安装后整体稳定性较好，不会因为管路内介质流动产生的振动出现连接松动的问题，弯管的弯曲半径采用1.5倍通径的设计，既保证了介质转向时的流态平稳，也控制了整体的安装空间占用，适合在管路布局紧凑的生产车间内安装使用。
