欠载防护支撑托架结构设计方案

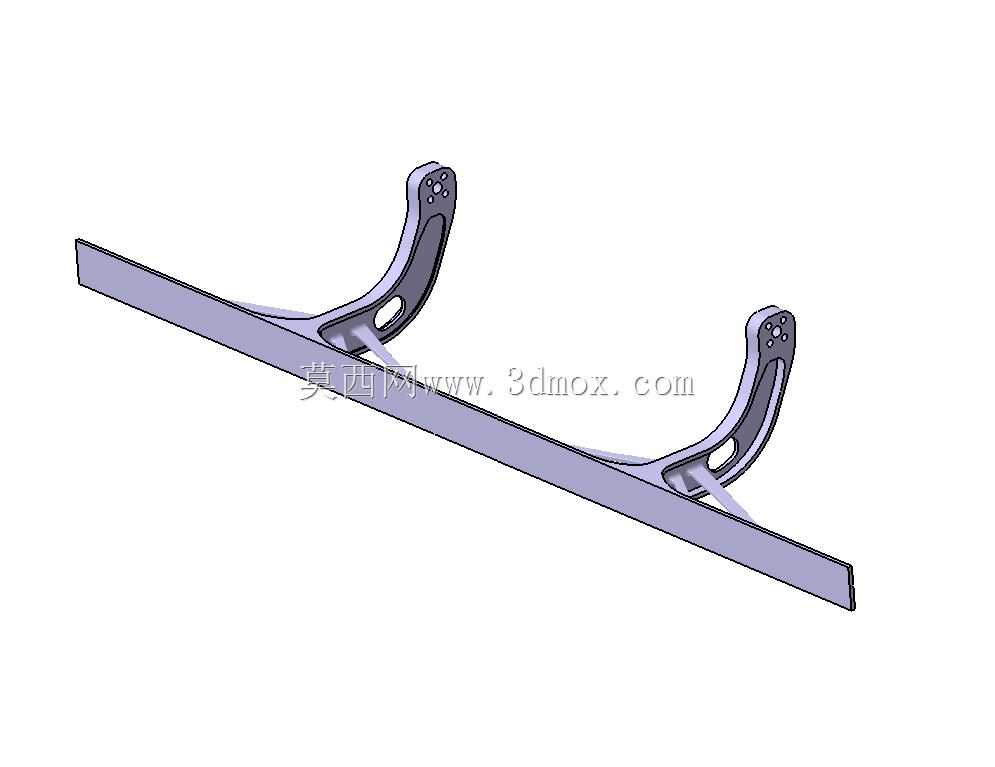

　　在各类长条形物料输送、线性导向支撑以及重载构件的辅助防护场景中，这类双侧支撑托架的应用覆盖了从轻工输送线到重型装备配套的多个工程领域。日常产线运维里，不少长跨距的条状构件在运行过程中，一旦出现负载不足、物料偏移或者单侧受力失衡的情况，很容易出现构件翘曲、脱出导向位甚至直接坠落的故障，这类托架的核心作用就是在构件运行的全行程范围内提供双侧限位与柔性支撑，避免欠载状态下构件的非正常位移。从结构功能上看，该托架采用对称式双支臂设计，两支臂分别布置在长条形构件的两侧，支臂与构件接触的位置做了贴合式的弧面过渡，不会在接触过程中刮伤构件表面，同时支臂上预留的多组安装孔位，可以适配不同厚度、不同宽度的条状构件安装需求，

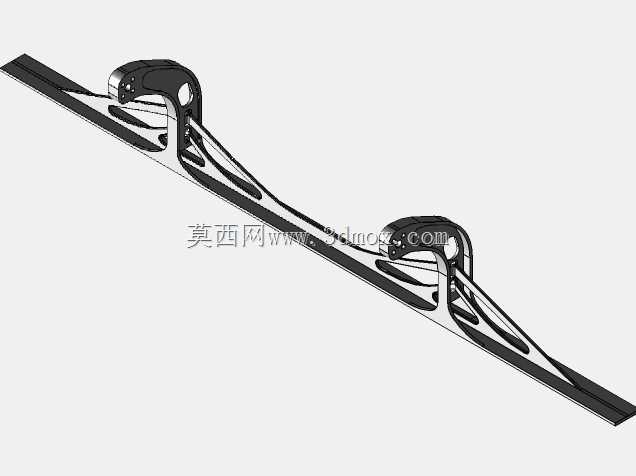

　　不需要额外加工转接件就能完成固定。支臂本身采用了镂空式的减重设计，在保证结构刚性的前提下尽可能降低自身重量，减少对安装基础的负载压力，同时镂空结构也能避免运行过程中积尘、积料，降低日常维护的清理难度。设计过程中首先要考虑的是安装边界的适配性，长条形构件的跨距通常根据实际产线布局从几十厘米到数米不等，托架的安装位置不需要严格等距布置，可以根据构件的实际挠度变化调整支撑点间距，在构件挠度最大的位置加密支撑点，在受力较小的位置适当拉大间距，在保证防护效果的同时控制配套构件的使用数量。支臂与安装基础的连接面做了加宽处理，固定时可以采用螺栓连接或者焊接固定两种方式，针对需要经常调整位置的场景可以采用T型螺栓配合铝型材基础安装，

　　针对永久固定的重型场景则可以直接将底座焊接在设备机架上，两种安装方式都能保证足够的连接强度。从受力特性来看，该托架在正常负载状态下不会承受主要的构件重量，只有当构件出现欠载翘起、侧向偏移的时候，支臂才会接触构件提供限位反力，因此支臂的受力属于间歇性的冲击受力，设计时在支臂的弯折位置做了圆弧过渡处理，避免应力集中导致的支臂断裂，同时支臂与构件接触的边缘做了倒钝处理，即使构件在运行过程中与支臂发生摩擦，也不会产生尖锐的切削损伤，延长构件的使用寿命。在实际选型应用中，需要先确认被支撑构件的运行行程范围，确保托架的支臂不会干涉构件的正常移动，两支臂之间的开口宽度要比构件的厚度大2-3mm，既保留足够的活动间隙避免卡滞，

　　又不会因为间隙过大导致限位失效。针对有耐腐蚀要求的应用场景，可以在支臂表面做喷塑或者镀锌处理，针对食品级生产场景则可以采用不锈钢材质加工，不同的表面处理和材质选择都能适配原有结构的安装尺寸，不需要重新调整安装孔位。不少工程人员在设计这类支撑结构的时候容易忽略欠载状态下的防护，只考虑满负载时的承重支撑，实际上在设备启停、物料断料的瞬间，长条形构件很容易因为惯性出现向上的弹跳，一旦没有对应的侧向和向上的限位，构件很容易脱出导向槽导致整条产线停机，这类托架的设计就是专门针对这类容易被忽略的工况，在不增加过多结构成本的前提下，补上欠载状态下的防护短板。安装过程中要注意保证两侧支臂的对称度，两支臂的安装高度差要控制在0.5mm以内，避免构件运行过程中出现单侧摩擦的情况，固定完成后要手动推动构件全行程移动，确认全程没有卡滞点、没有异常摩擦声响之后再投入正常使用。日常维护时只需要定期检查支臂的固定螺栓是否松动，检查支臂与构件接触的位置是否有异常磨损，如果磨损量超过1mm就需要及时调整支臂位置或者更换支臂，避免磨损过大导致限位间隙超标。
