涡轮泵内部结构爆炸展示三维设计

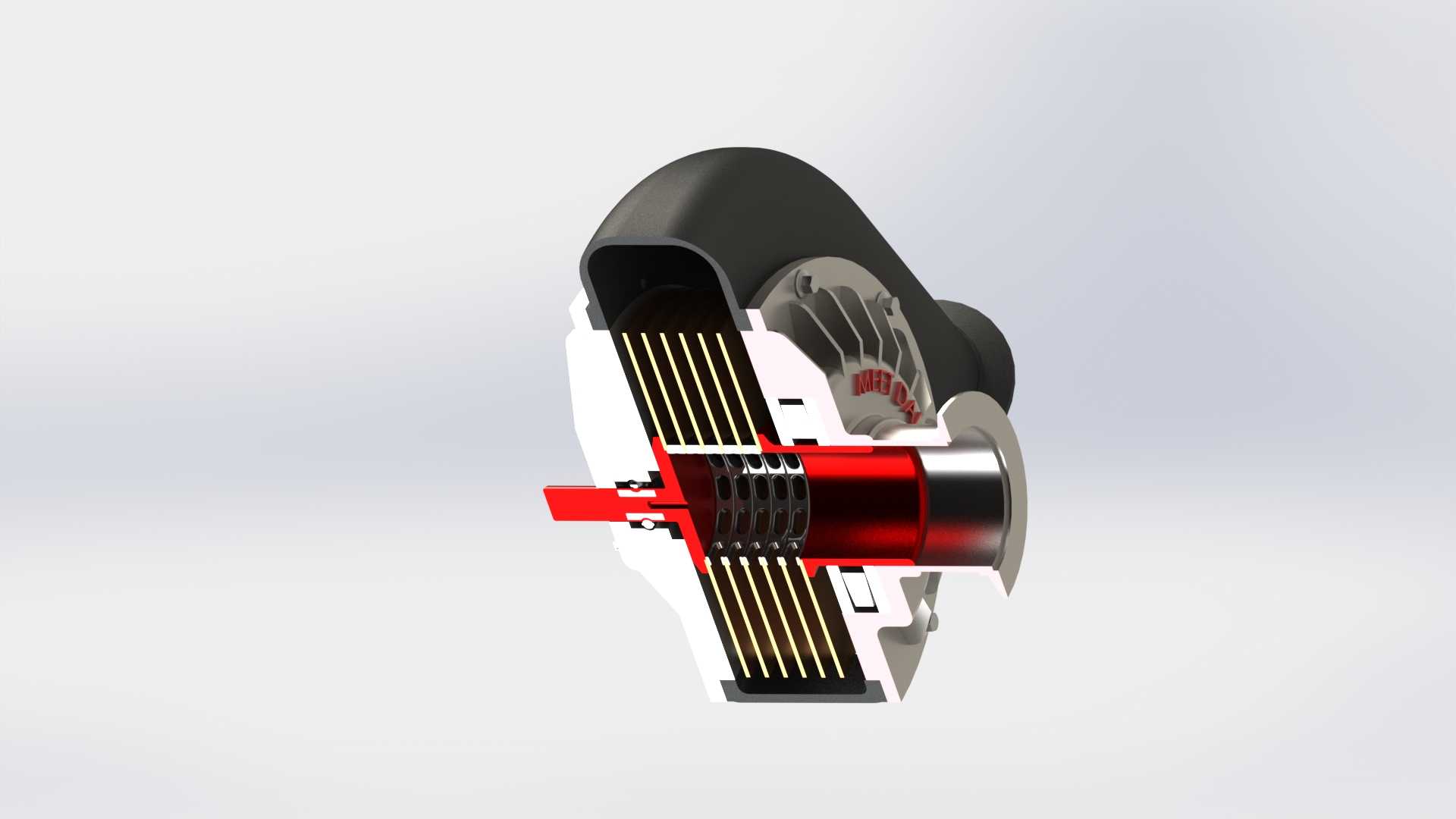

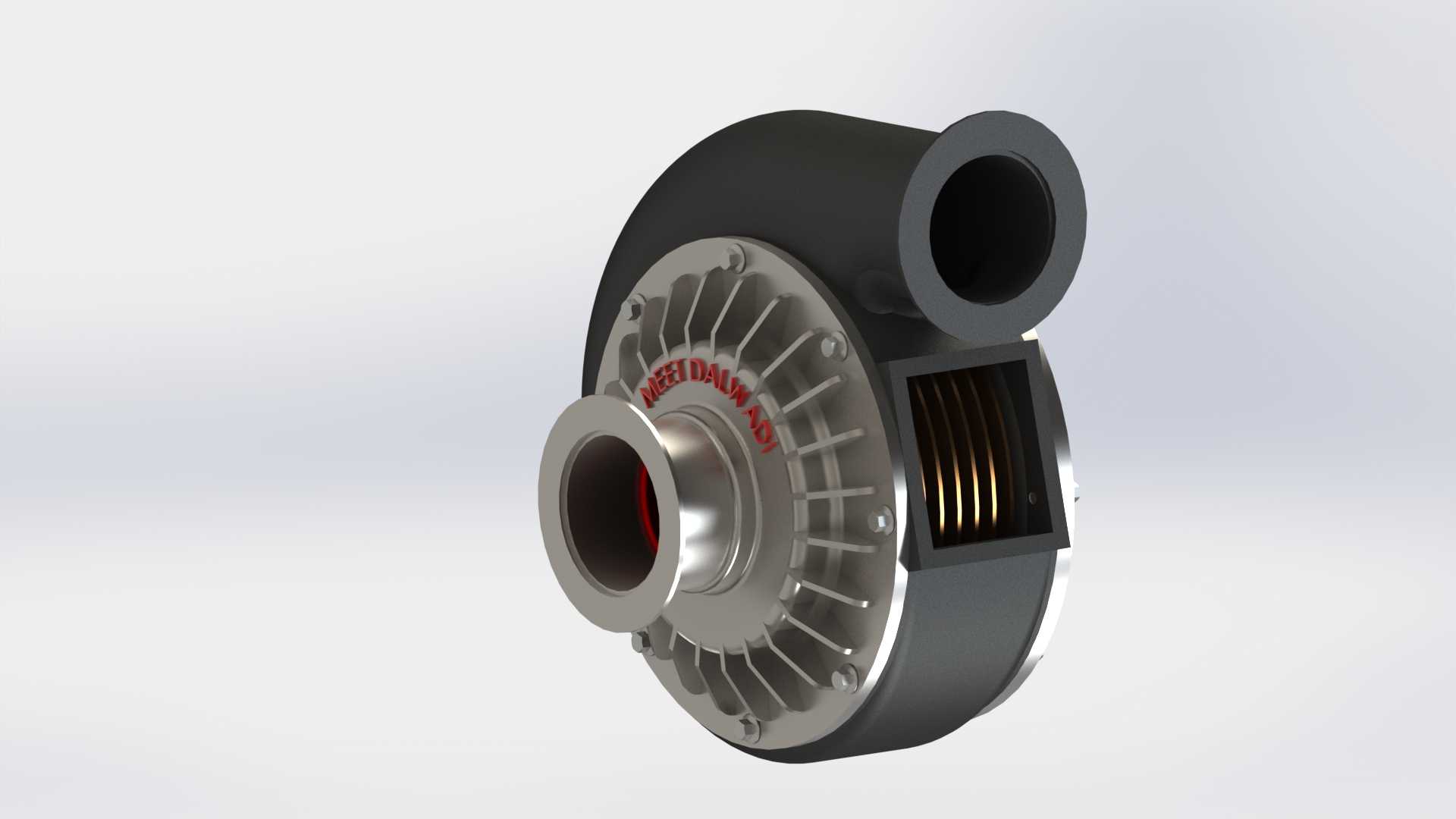

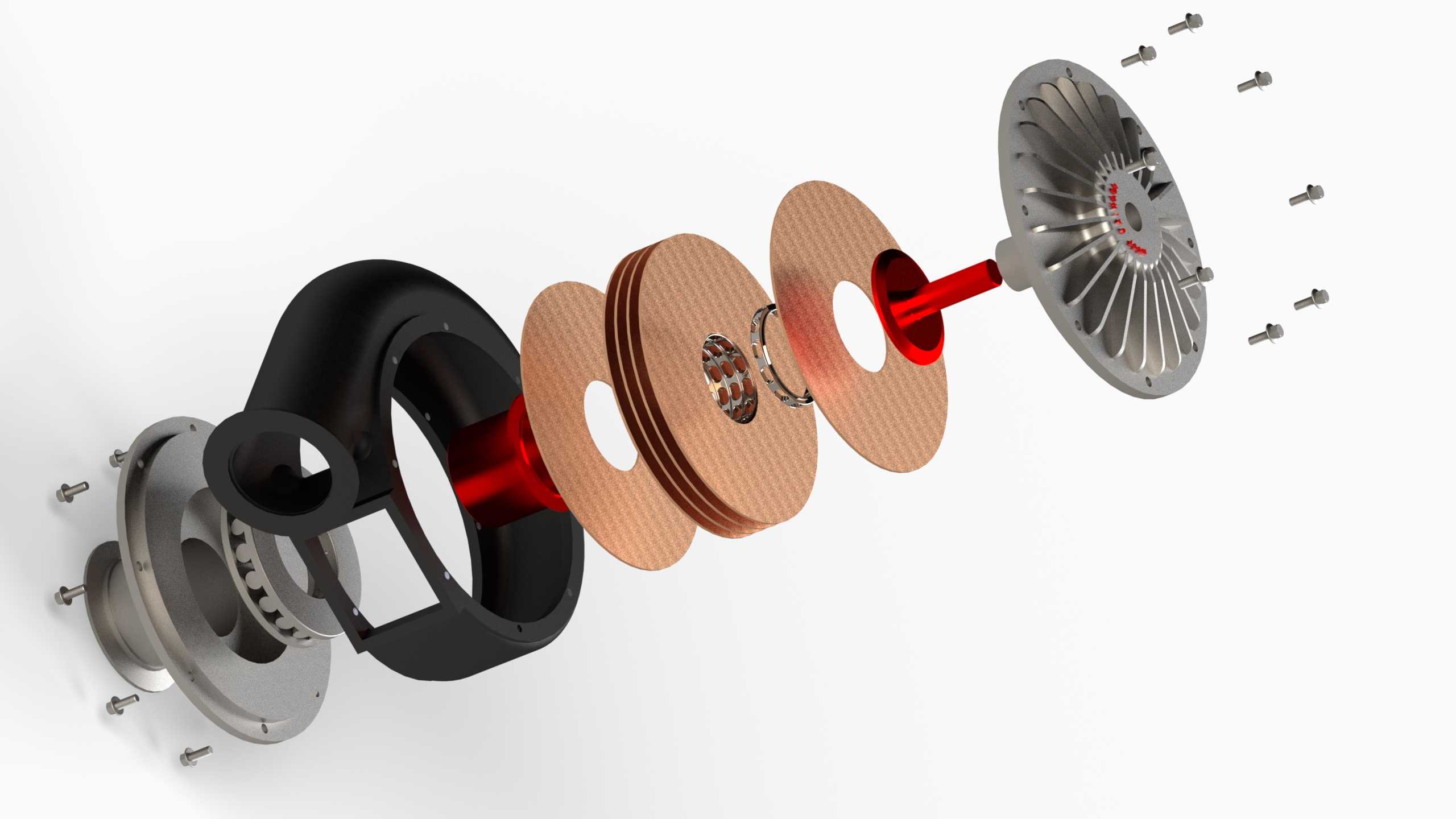

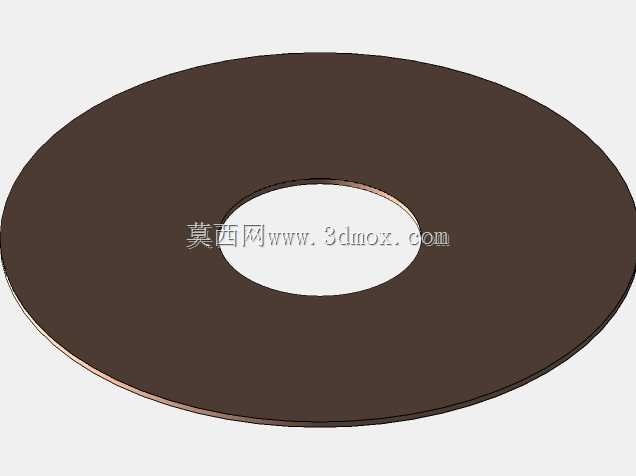

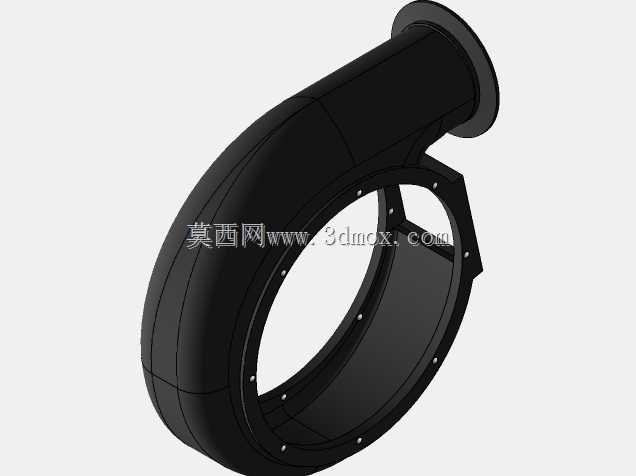

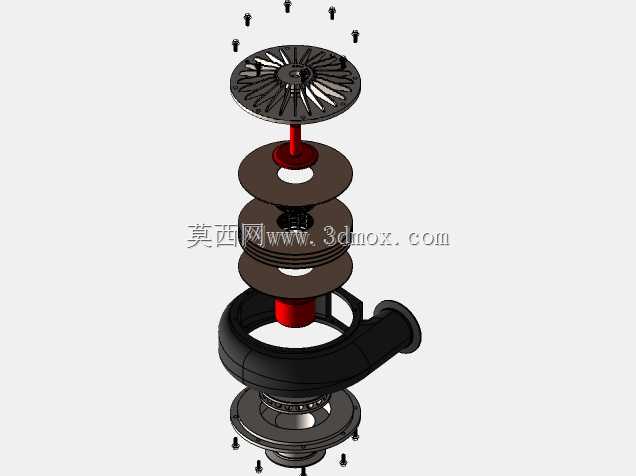

在流体输送工况的设备选型与结构设计环节，涡轮泵的内部结构合理性直接决定整套输送系统的运行稳定性与能效表现，这套拆解展示的涡轮泵结构，完整呈现了从动力输入到流体增压输出的全链路部件配合关系，能为同类型泵产品的结构优化、故障排查、改装设计提供直观的结构参考。从实际应用场景来看，这类涡轮泵常适配于中小流量高扬程的流体输送场景，可覆盖洁净流体、低粘度工业介质的输送需求，在工业循环系统、中小型液压动力单元、专用设备流体供给回路中都有广泛应用，其结构设计的核心逻辑是在有限的安装空间内，最大化叶轮的流体做功效率，同时兼顾密封可靠性与部件拆装维护的便捷性。从结构设计思路来看，该涡轮泵采用轴向进液、径向出液的经典流道布局，泵壳采用涡壳式流道设计，能将叶轮甩出的高速流体动能逐步转化为压力能，减少流道内的紊流损耗；爆炸视图中清晰呈现的多组叠层密封组件，是针对泵轴贯穿位置的动密封需求设计，通过不同材质密封件的叠合配合，可适配不同温度、不同腐蚀特性的输送介质，避免运行过程中出现介质渗漏问题。叶轮组件作为核心做功部件，采用径向直叶片搭配导流轮的结构设计，能在高转速工况下保持稳定的流体输出特性，叶轮与泵轴之间采用键连接加锁紧定位的结构，可抵消高速旋转产生的轴向窜动，保证叶轮与泵壳流道的同轴度，避免运行过程中出现叶轮擦碰泵壳的故障。安装边界层面，该泵的进液口与出液口采用标准法兰连接结构，法兰端面的密封槽尺寸、螺栓孔分布间距均匹配通用工业管路安装标准，可直接对接同通径的工业管路，无需额外制作转接连接件；泵体的安装脚位设置在泵壳下半部分，安装孔位的间距、孔径经过适配设计，可直接固定在通用型钢安装基座上，安装时需保证泵轴与驱动电机轴的同轴度误差控制在允许范围内，避免高速运行时产生额外的径向载荷，缩短轴承与密封件的使用寿命。传动侧的轴承组件采用两端支撑的布局，能平衡叶轮旋转产生的径向力与轴向力，轴承位的润滑腔设计可保证长期运行时的润滑效果，减少部件磨损。拆解视图中呈现的各连接螺栓规格、安装位置，也为日常维护时的拆装作业提供了清晰的参考，维护人员可按照拆解顺序依次拆卸泵壳端盖、密封组件、叶轮部件，完成密封件更换、叶轮结垢清理等常规维护作业，无需额外参考复杂的二维装配图纸。
