车用点火系统火花塞结构三维数模

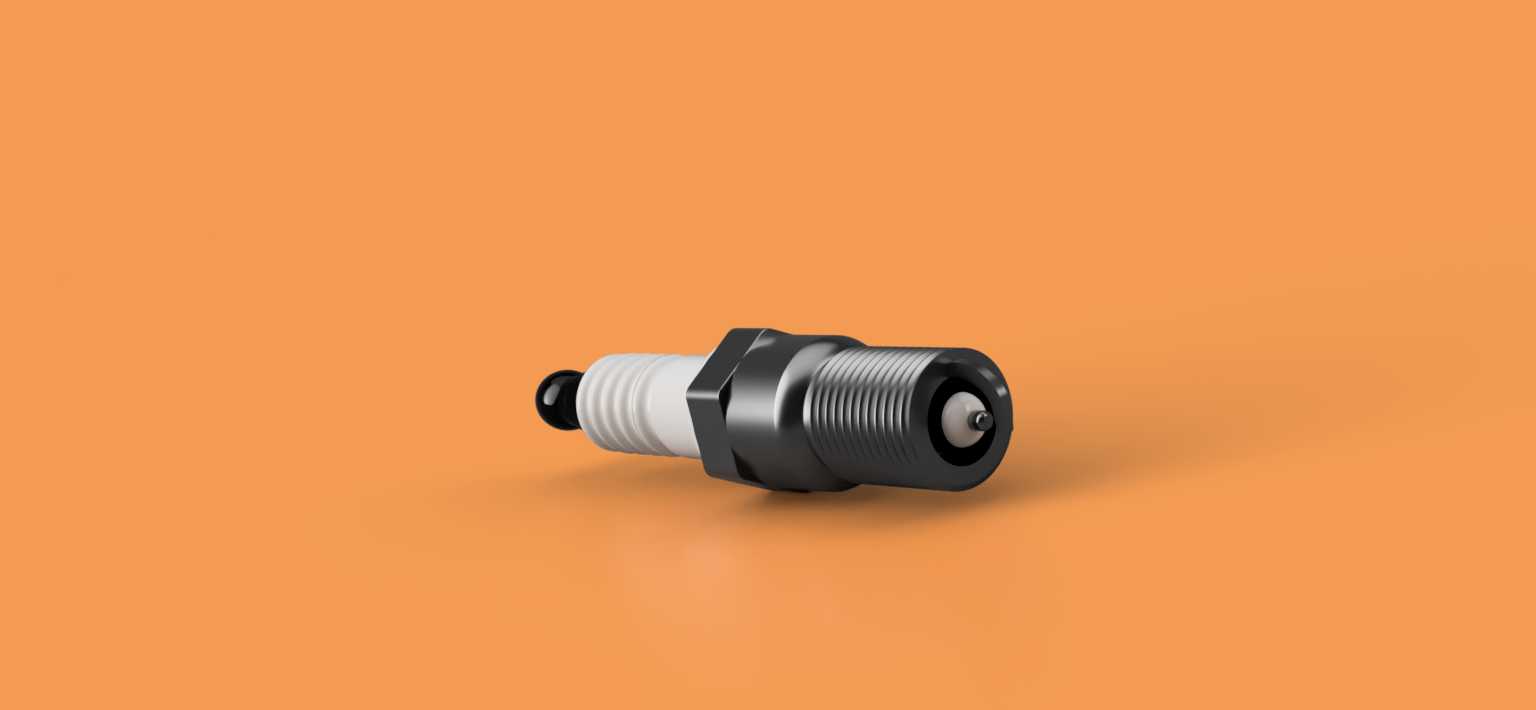

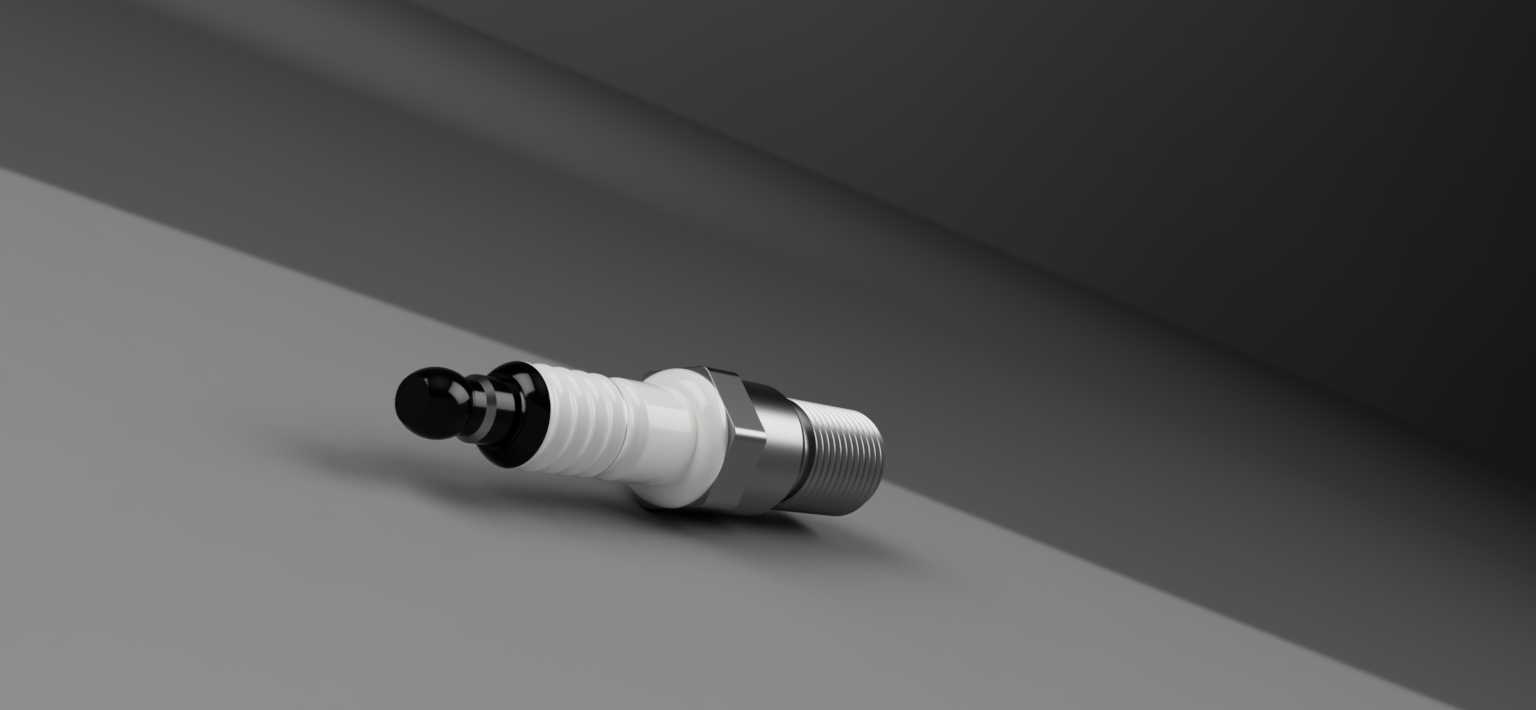

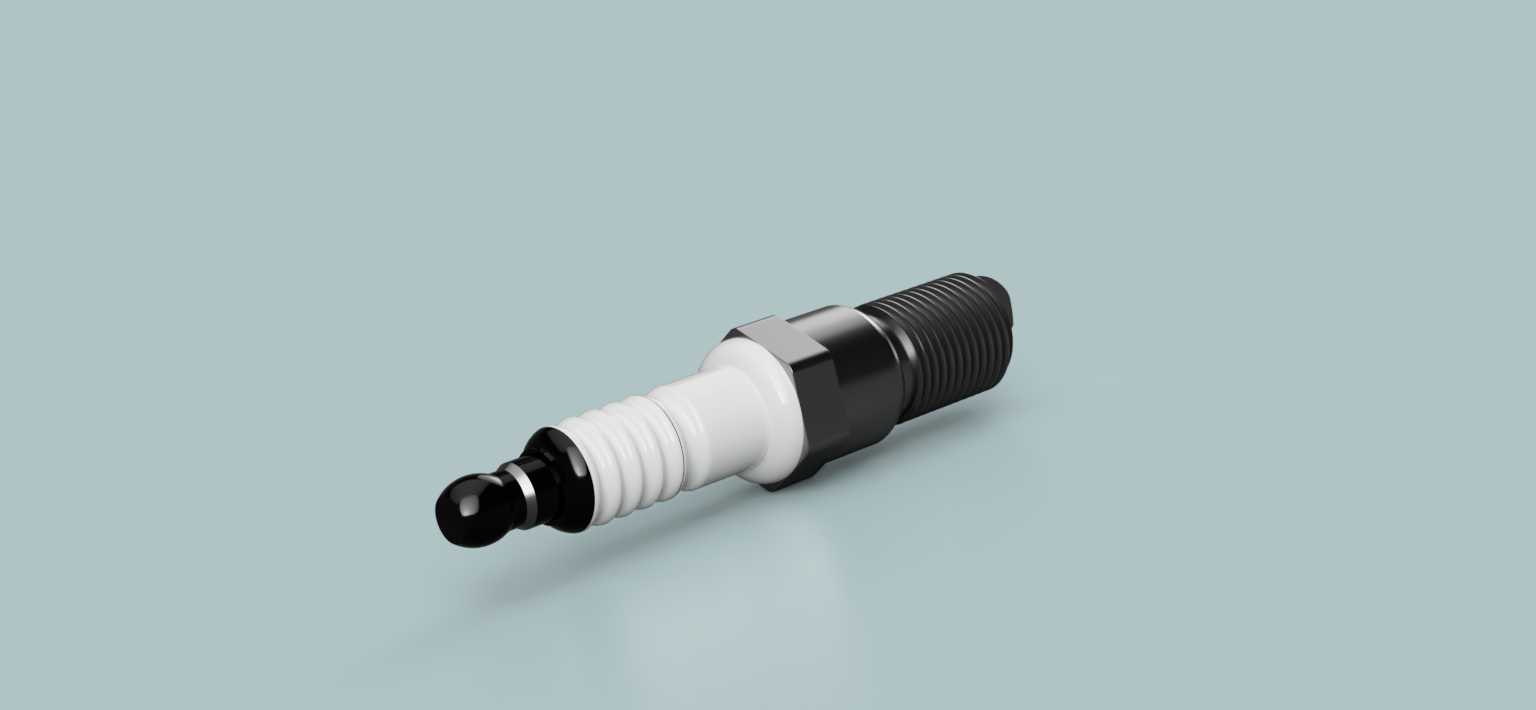

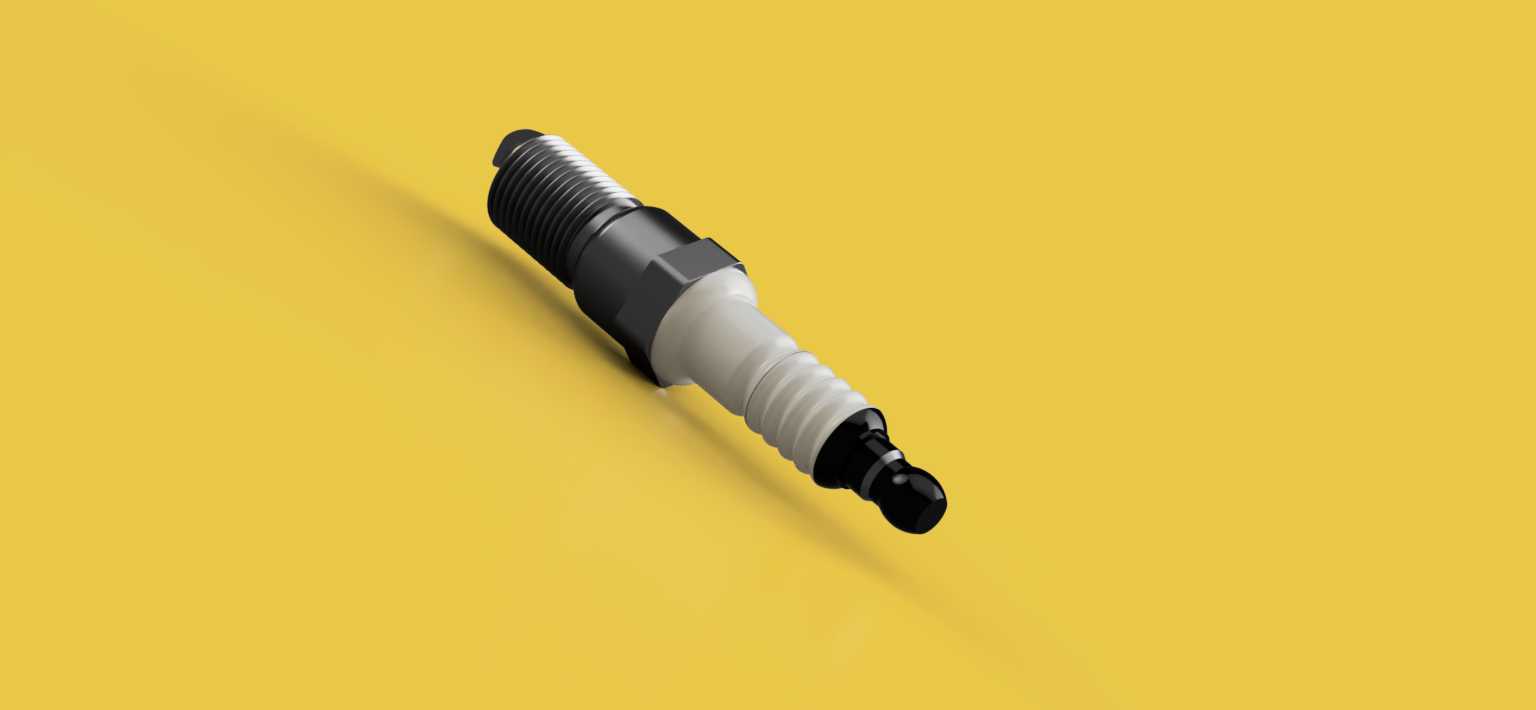

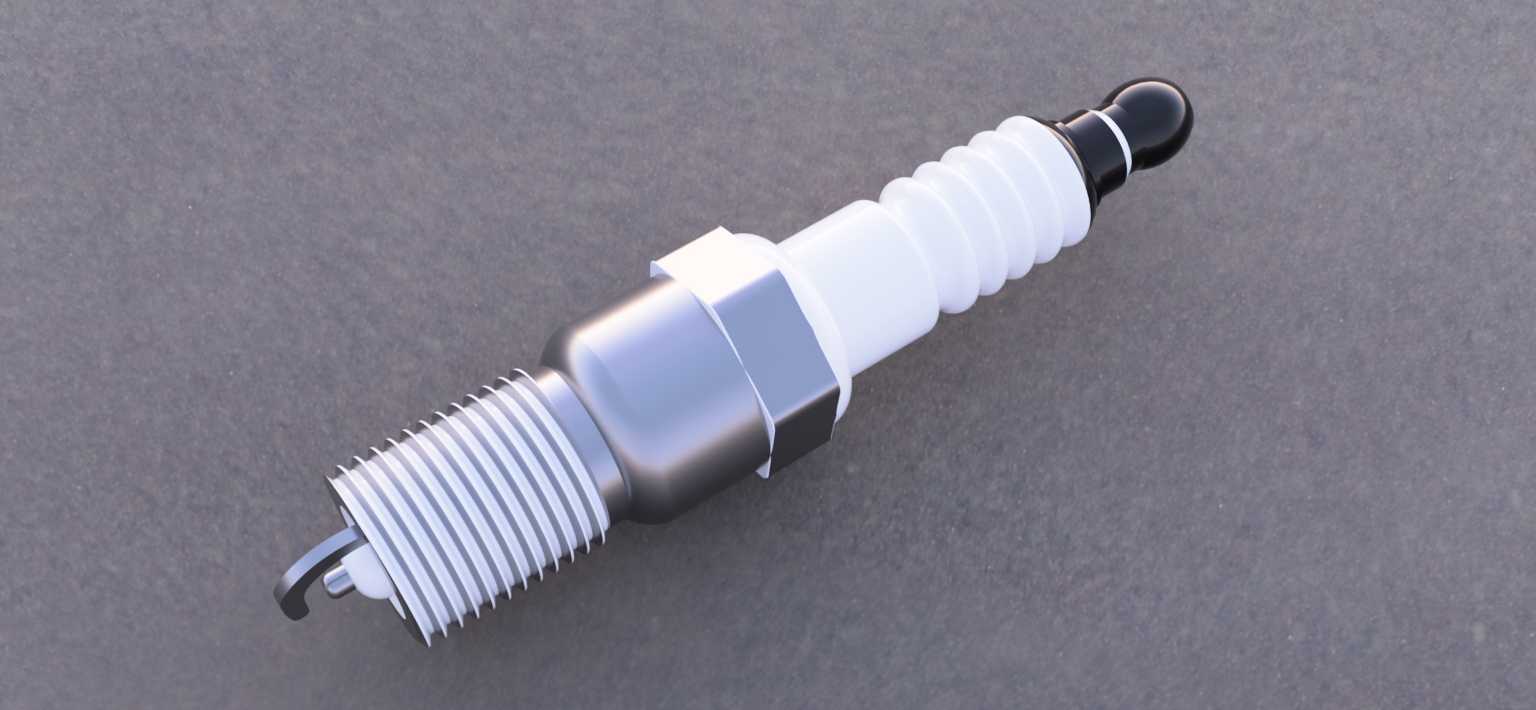

这款火花塞的三维建模完全贴合内燃机点火系统的实际装配需求，建模过程中首先梳理了其在发动机缸盖内的安装边界：螺纹段采用公制细牙规格，匹配主流乘用车缸盖的火花塞安装孔位，拧入深度严格控制在燃烧室壁面的安全范围内，既保证电极端能伸入燃烧室指定点火位置，又不会因伸入过长干涉气门运动或活塞上行行程，安装密封面的锥角角度与缸盖密封座完全贴合，可保证燃烧室的气密性，避免高温燃气泄漏。从功能特性来看，模型还原了火花塞的完整结构：接线螺母端用于连接高压点火线，将点火线圈产生的高压电导入内部；陶瓷绝缘体部分采用多道伞棱结构设计，建模时还原了伞棱的错落排布，该结构可增加表面爬电距离，避免高压电在壳体外部发生闪络击穿，同时陶瓷段的外径尺寸与缸盖安装孔的绝缘间隙匹配，防止高压电与缸盖金属部分导通；金属壳体部分带有六角拧动面，尺寸匹配标准火花塞套筒的扳拧空间，方便装配时施加规定扭矩，壳体下部的密封垫圈位置也做了精准还原，装配后可填充壳体与缸盖孔之间的微小间隙，辅助密封同时分散拧紧应力。中心电极与侧电极的间隙做了精确还原，该间隙直接影响点火能量的释放，建模时按照量产常用的电极间隙值设置，可直观展示点火跳火的位置区域，方便做燃烧室点火仿真时的位置参考。在实际应用场景中，这类火花塞模型可用于发动机点火系统的装配干涉检查，也可作为维修教学的演示模型，帮助从业者理解火花塞的安装位置与结构组成；在做发动机进排气、燃烧仿真时，精准的火花塞电极外形可提升仿真结果的准确性，避免因模型简化导致的流场、点火位置计算偏差。建模时对各部分的材质分色也做了区分，陶瓷段的绝缘材质、金属壳体的钢制材质、电极的耐高温合金材质都通过外观分色做了标识，方便后续做渲染或装配演示时快速区分不同部件，同时各部件之间的配合间隙都按照实际公差带做了预留，可直接用于生成工程图纸指导加工，也可用于虚拟装配训练，让新手快速掌握火花塞的结构组成与装配要点。
