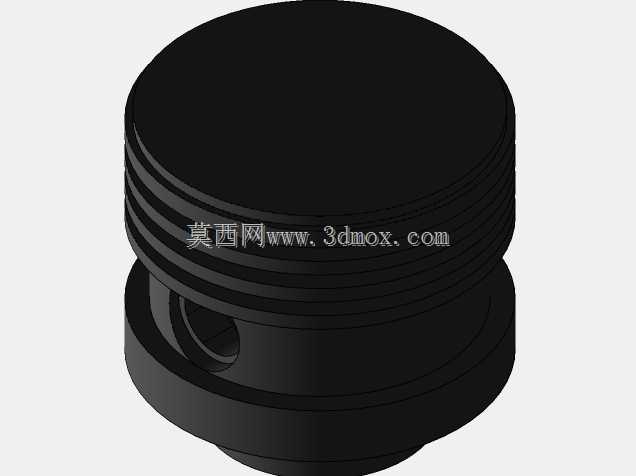

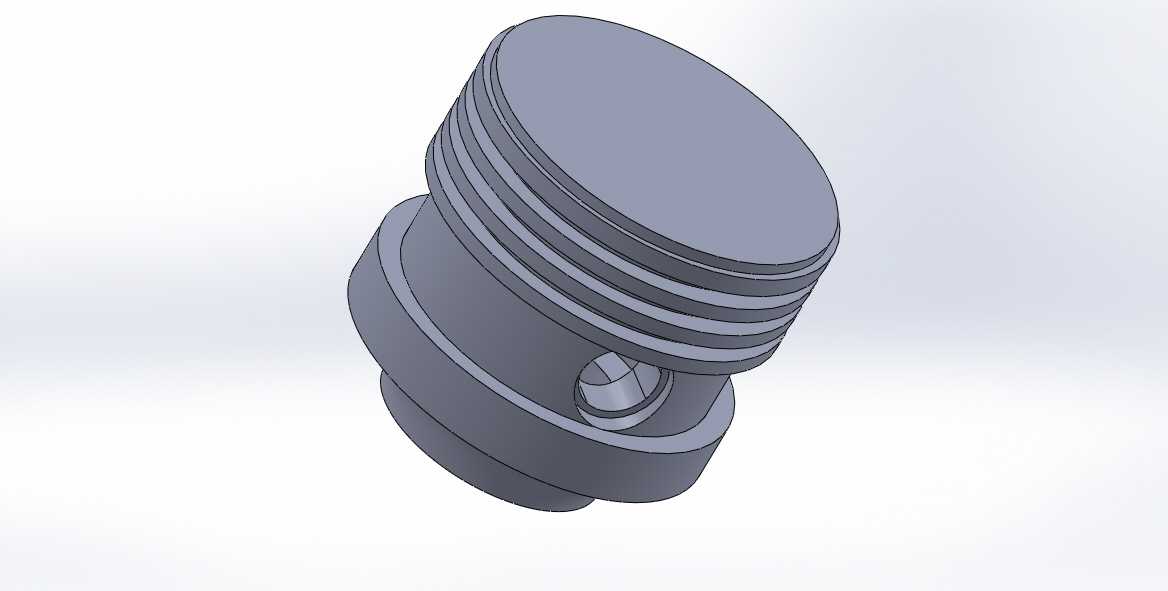

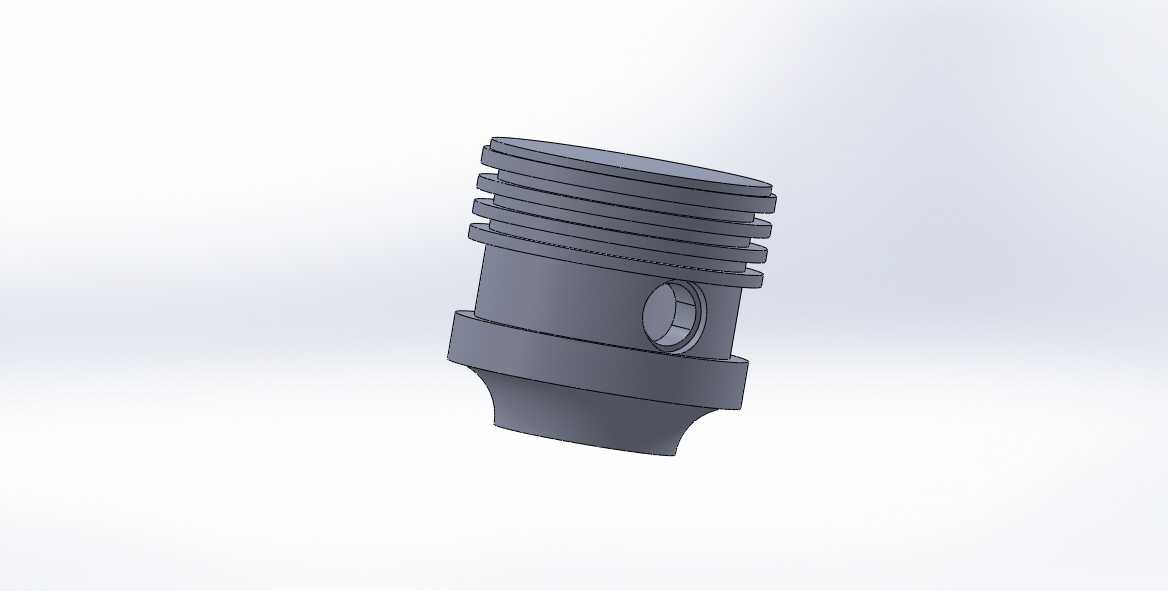

柴油机活塞结构三维设计数模

这款活塞是柴油发动机核心往复运动构件，主要适配中小排量直喷柴油机的气缸工作场景，在缸套内完成进气、压缩、做功、排气四个冲程的往复动作，直接承受燃烧过程产生的高温高压燃气冲击，通过活塞销将燃烧爆发力传递给连杆，最终驱动曲轴旋转输出动力。从结构设计来看，活塞顶部采用平顶微凹的造型，顶面预留的细小定位凹点用于装配时匹配燃烧室喷油角度，保证柴油喷入后能在燃烧室内形成均匀混合气，避免燃油碰壁造成积碳；头部设置多道环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱，油环则用于刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧，环槽的轴向宽度与径向深度按照对应缸径的密封环标准尺寸设计，保证环组安装后侧隙、背隙符合运行要求，不会出现卡滞或者密封失效问题。活塞裙部设计为椭圆变截面结构，冷态下裙部截面呈椭圆形，长轴垂直于活塞销座方向，抵消热态下活塞销座方向膨胀量更大的变形，保证工作状态下裙部与缸套的配合间隙均匀，避免拉缸故障；销座部位设置加厚加强结构，活塞销孔采用高精度同轴度设计，用于安装活塞销实现与连杆小头的连接，销孔内部的卡环槽用于安装限位卡环，防止活塞销轴向窜动刮伤缸壁。从安装边界来看，该活塞的外径尺寸与对应缸套内径保持标准配合间隙，整体高度满足发动机压缩比设计要求，安装时需要注意活塞顶部的凹点朝向喷油器一侧，环组开口按照规定角度错开，避免开口对齐造成漏气。在实际工程应用中，这类活塞的建模需要重点考虑热变形补偿、受力载荷分布，裙部型线的设计直接影响发动机运行的NVH表现与使用寿命，销座部位的过渡圆角需要做应力释放处理，避免交变载荷下出现疲劳裂纹。
