小功率恒压LED驱动电源结构设计

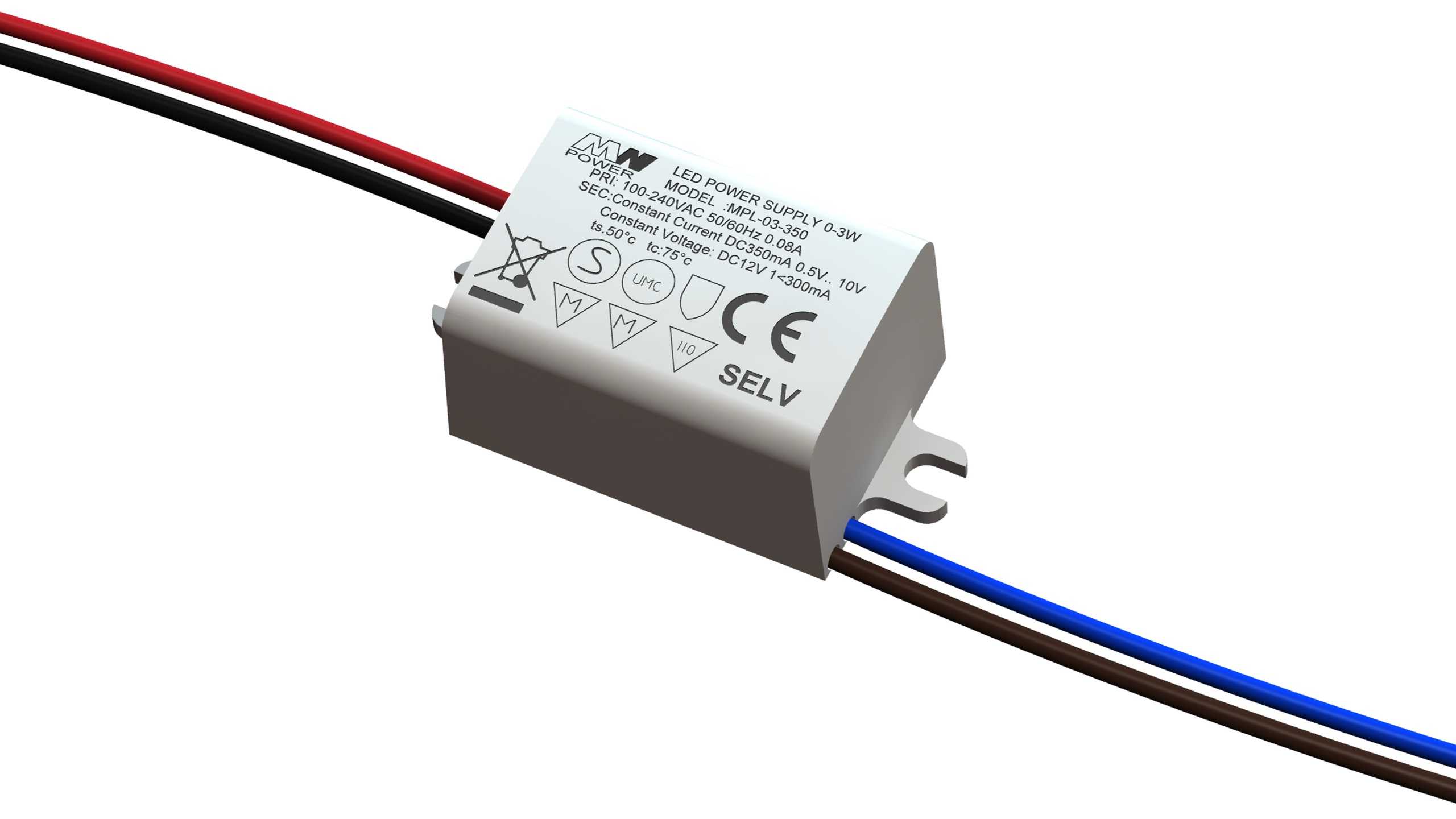

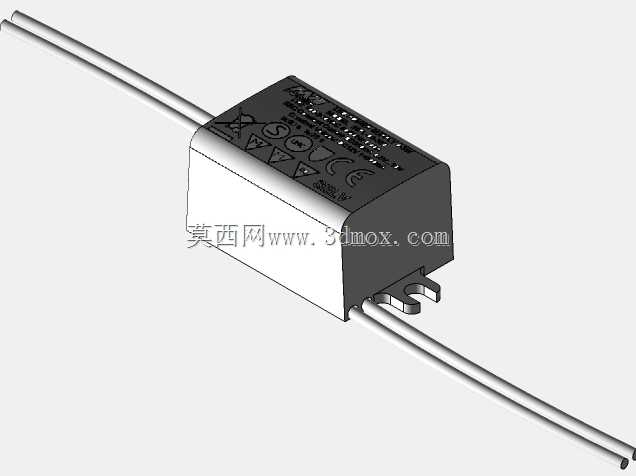

这款小功率驱动单元主要面向低压小功率LED照明场景做适配，常见于嵌入式筒灯、展柜灯带、小型标识发光字这类对安装空间有严格限制的照明配套场景，核心作用是把前端输入的高压交流电转换为LED负载适配的低压直流输出，避免LED因电压电流波动出现光衰、频闪甚至直接烧毁的问题。从结构设计来看，整体采用阻燃工程塑料做灌封外壳，外壳侧面预留了带固定孔的安装耳，安装时可以直接通过螺丝穿过固定孔锁附在灯具内腔的塑料支架或者金属安装板上，不需要额外设计定制固定卡座，能大幅降低灯具整机组装的物料成本与装配工时。出线端采用双侧出线布局，输入端红黑双线对应交流输入接线，输出端蓝棕双线对应直流输出接LED负载，线长预留了足够的接线冗余，接线时不需要额外延长线材，同时线材与外壳衔接处做了防拉脱卡位结构，避免组装拉扯时线材从内部电路板焊点脱落，提升整灯组装的良率。内部电路采用恒压输出拓扑，输出端带过流、过压保护回路，当后端LED负载出现短路或者接线错误时，驱动单元会自动切断输出，不会出现烧毁电路板甚至引燃周边绝缘材料的风险，符合照明类电子配件的安规要求。外壳表面印刷的安规标识位置做了微凹处理，避免组装运输过程中标识被摩擦脱落，方便后续整灯做安规认证时的标识核验。整体外形尺寸控制得非常紧凑，外壳边角全部做了R角过渡，不会在组装时划伤操作人员的手部，也不会刮破灯具内部的绝缘线材。灌封工艺采用的是导热环氧树脂，既能把内部功率器件工作产生的热量均匀传导到外壳表面散出，提升长时间工作的稳定性，也能起到防潮防尘的作用，适配厨卫照明、户外小型标识灯这类有一定湿度、粉尘的使用场景。设计时充分考虑了批量生产的装配便利性，外壳采用上下卡扣式结构，不需要打螺丝就能完成壳体扣合，灌封后卡扣处自动密封，能减少生产环节的锁付工序，提升量产效率。安装边界上，固定孔的孔位间距适配市面上绝大多数3W级LED灯具的通用安装孔距，不需要重新开模调整灯具的安装结构，可以直接替换同功率段的老旧驱动单元，降低灯具厂商的供应链适配成本。
