汽车内饰多按键功能安装固定支架

这款长条状的功能安装支架，主要应用在乘用车主驾侧门板或者中控副仪表区域，用来固定车窗控制、门锁控制这类多组功能按键，是内饰功能件里兼顾定位精度与装配效率的典型结构件。从实际装车场景来看，这类支架需要同时匹配内饰板的安装点位、按键模组的卡接公差，还要预留出线束走位的空间，避免装配后出现按键卡滞、线束挤压破损的问题。

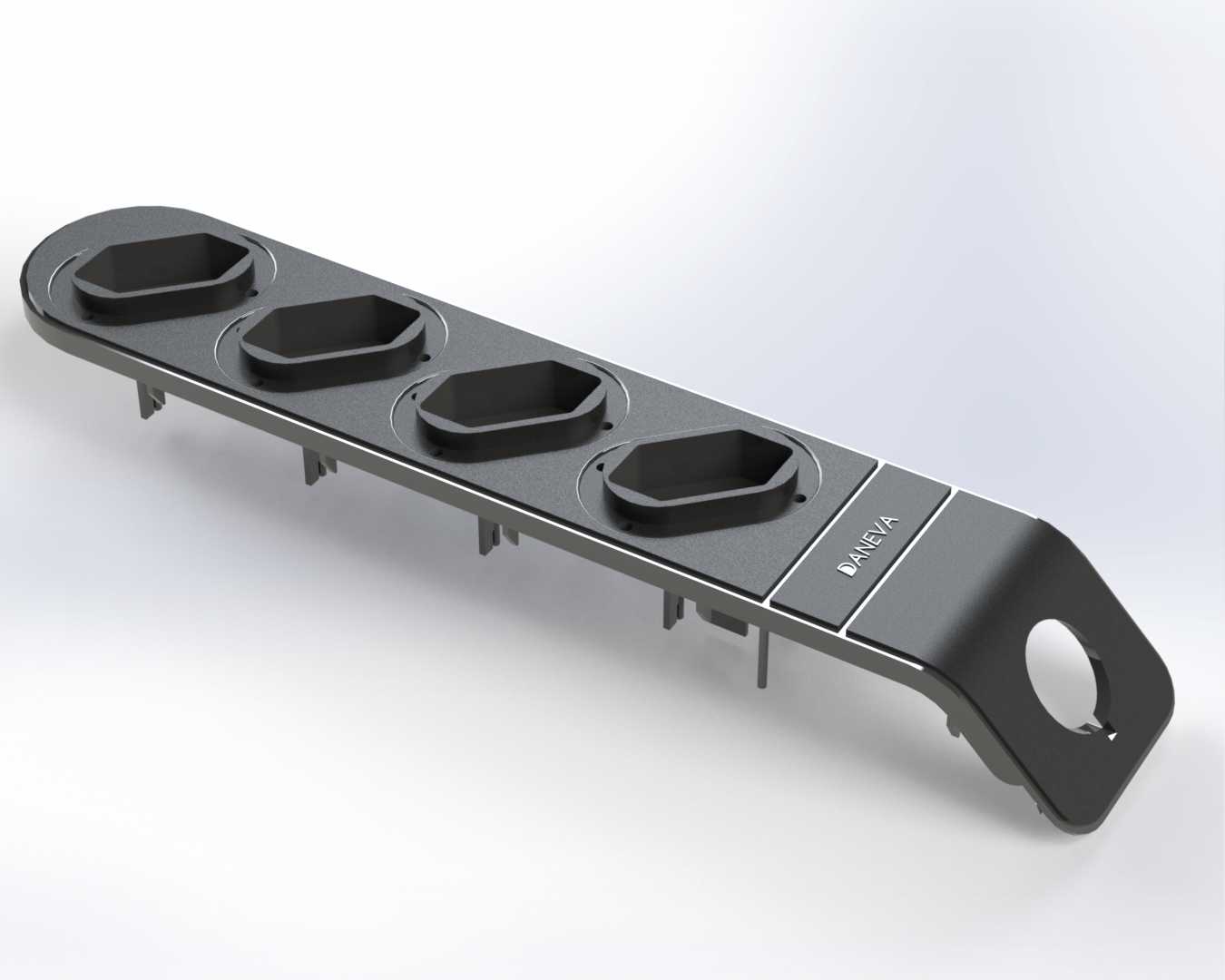

结构设计上，主体采用长条形薄壳注塑结构，整体做了局部弯折处理，末端的弯折段开有圆形定位孔，用来和车身钣金或者内饰基板的定位柱配合，实现预装阶段的快速对位，不需要额外工装夹持就能完成初步定位，能有效提升总装线的装配节拍。支架上沿长度方向均匀排布四个六边形的按键安装沉槽，每个沉槽的边缘都做了0.3mm的定位止口，按键模组卡入后不会出现横向窜动，沉槽深度刚好匹配按键壳体的安装高度，装配后按键表面和支架表面的阶差控制在0.2mm以内，符合内饰件的外观间隙面差要求。

支架背面均匀分布多个弹性卡扣，卡扣的卡接量设计为1.2mm，卡入内饰板对应的安装方孔后，既能保证固定强度，在售后维修拆卸时也不会轻易断裂，卡扣根部做了R0.5的圆角过渡，减少注塑成型时的应力集中，避免长期使用后出现卡扣断裂的问题。支架表面做了细咬花处理，和周边内饰件的纹理保持一致，不需要额外做表面装饰就能满足内饰外观要求。

安装边界方面，支架整体长度适配常规四门车型的门板扶手区域宽度，厚度控制在8mm以内，不会占用门板内部过多的布置空间，留给玻璃升降器、门锁拉线的走位空间足够，不会和其他内饰运动部件产生运动干涉。设计阶段就考虑了模具成型的工艺性，所有拔模方向统一沿支架主体法向，倒扣结构都集中在背面卡扣位置，采用常规斜顶结构就能完成脱模，不需要复杂的抽芯机构，能有效控制注塑模具的制造成本，同时也能降低量产阶段的成型不良率。每个按键沉槽的底部都开有出线缺口，按键线束可以直接从缺口引出到支架背面，顺着支架背面预设的走线槽汇总到主线束接插件位置，走线整齐不会出现线束散乱的问题，也能避免车辆行驶过程中线束晃动产生异响。
