扁平式直流行星减速电机结构设计

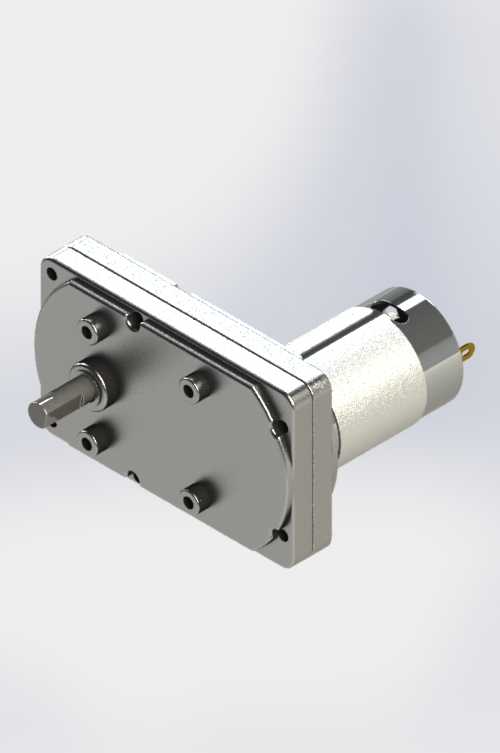

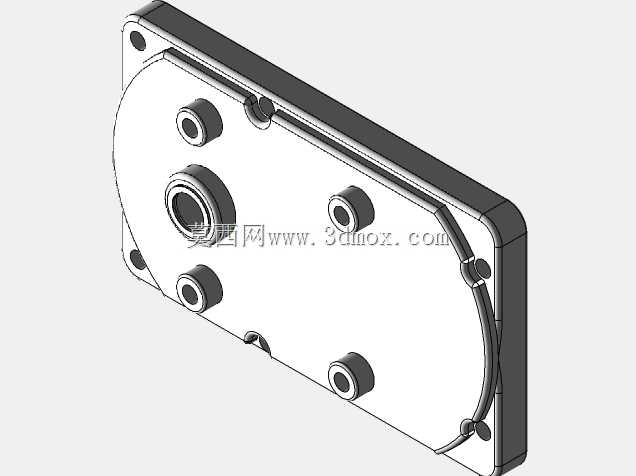

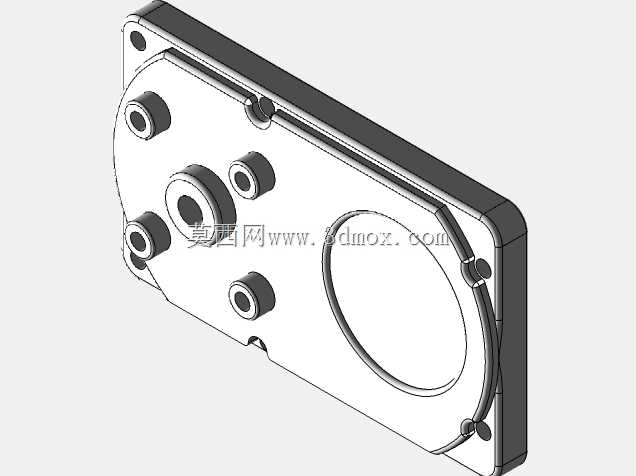

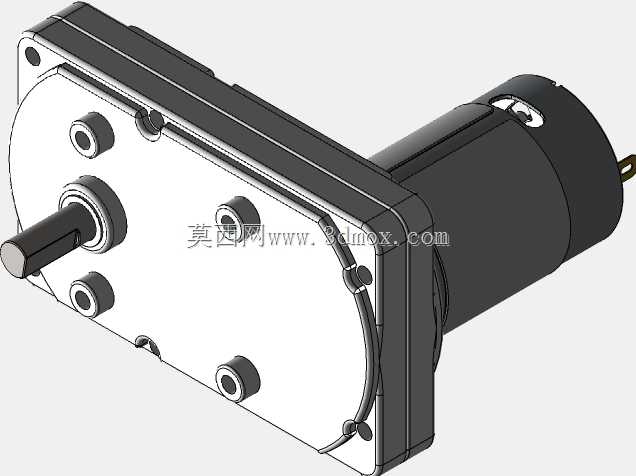

这款扁平结构的减速驱动部件，在小型自动化设备、玩具传动、智能小车驱动、小型工装夹具动力单元场景中应用十分广泛，区别于常规圆柱型减速电机，其扁平式的齿轮箱布局能够适配安装空间高度受限的设备腔体，在桌面级小型设备、手持电动工具、模型动力改装场景中，能有效压缩设备整体的纵向安装尺寸，避免动力单元突出设备壳体影响整体外观布局。从功能特性来看，该部件集成了直流驱动单元与多级齿轮减速结构，能够将电机本体的高转速低扭矩输出，通过齿轮组的减速增扭转换为低转速大扭矩的动力输出，输出轴采用单出轴D型切边设计，可直接与同步轮、齿轮、摆臂等负载部件配合，无需额外加装轴套转接，传动过程中可有效避免负载与输出轴之间的打滑问题，保证动力传输的稳定性。设计过程中，齿轮箱壳体采用分体式拼接结构，上下壳体通过定位柱与安装孔位配合，既保证了齿轮组啮合的同轴度要求，也方便后期拆解维护齿轮组与润滑脂更换；壳体上预留的多个沉头安装孔，可直接通过螺丝将整个动力单元固定在设备基板上，安装孔位围绕齿轮箱轮廓均匀分布，可承受输出轴带负载启停时的反向冲击力，避免长期运行后固定螺丝松动导致的传动偏移。输出端的轴承位与输出轴采用间隙配合设计，既保证输出轴转动的顺畅度，也能控制径向窜动量在合理范围内，避免带偏心负载时出现轴系卡滞问题。从安装边界来看，齿轮箱部分的扁平轮廓可嵌入设备预留的矩形安装槽内，驱动电机部分与齿轮箱采用同轴直连布局，整体横向长度可适配多数小型设备的内部腔体空间，接线端从电机尾部引出，可根据设备走线需求调整接线方向，不会与周边其他结构件产生干涉。在实际选型应用中，该类减速电机常被用于小型传送带驱动、智能玩具的行走动力、自动门锁的锁舌驱动、小型云台的转动驱动等场景，其结构设计充分考虑了小空间安装的适配性，齿轮组采用金属与塑胶混合搭配的方案，在保证传动强度的同时控制整体运行噪音，适合对安装空间、运行噪音、输出扭矩有综合要求的小型传动场景，建模过程中完整还原了齿轮箱的内部安装位、输出轴的配合尺寸、壳体安装孔的位置公差，可直接用于设备整体装配的干涉检查，也可作为同类型减速电机选型时的结构参考，帮助设计人员快速评估动力单元与设备整体结构的适配性，减少前期选型时的尺寸核对工作量。
